Kuinka valita pitkäpolttinen kattila jopa 7 päivää + vaiheittaiset asennusohjeet

Markkinoilla olevien lämmityslaitteiden valtavan määrän joukossa yksi perinteisistä vaihtoehdoista omakotitalossa on pitkäpolttava kattila.

Kiinteän polttoaineen kattila pitkäaikaiseen palamiseen

Viimeisimmän tieteellisen kehityksen avulla insinöörit pystyivät rakentamaan sellaisen kattilan, joka voi toimia jopa 7 päivää yhdellä kuormalla! Tämä ei ole fantasiaa, tämä on todellisuutta! Huolimatta laitteen melko suurista mitoista ja sen tilavuudesta, tämä on käytännöllisin ja taloudellisin ratkaisu suuren alueen lämmittämiseen tänään!

Pitkäaikaista kattilaa voidaan käyttää pääasiallisena polttolähteenä, mikä selittää sen suuren suosion monilla maan syrjäisillä alueilla, joissa ei ole muuta vaihtoehtoa talon lämmittämiseen.

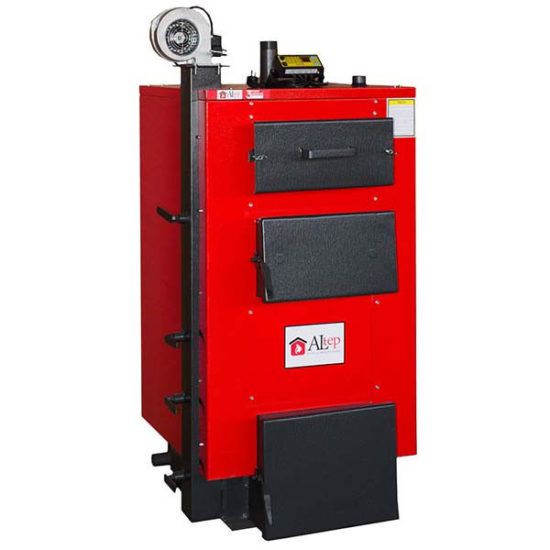

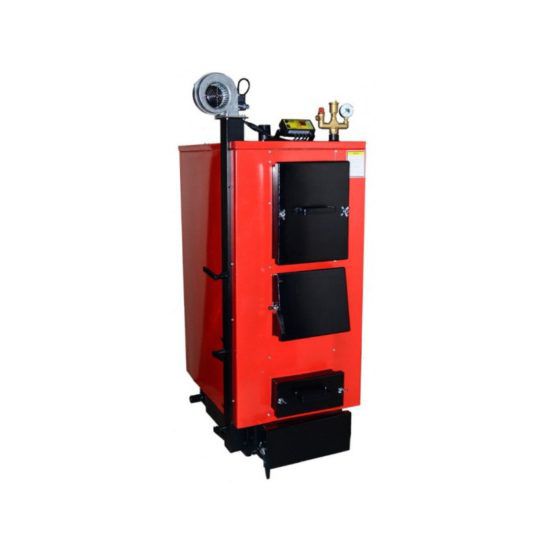

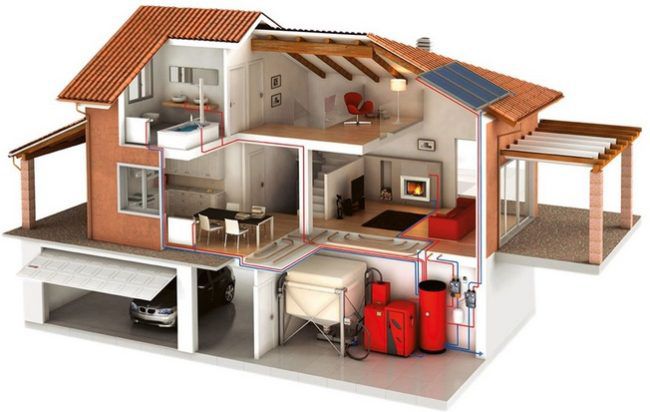

TT pitkäpolttava kattila isoon taloon

Toisin kuin klassisessa kattilassa, jossa liekki luovuttaa lämpöä polttoaineen palamisen aikana, pitkään palava laite toimii täysin eri tavalla. Pitkäpolttinen kattila on täysin uusi ja paranneltu muotoilu.

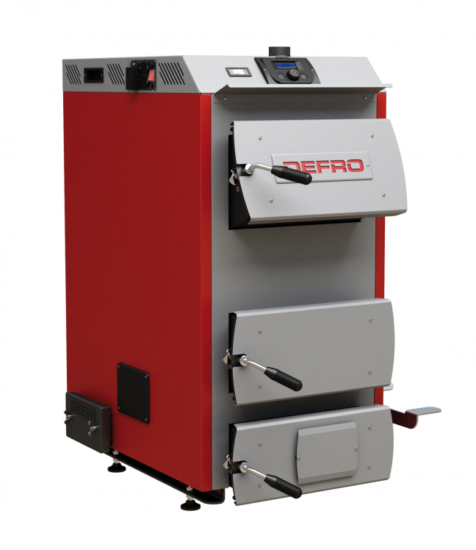

Kiinteän polttoaineen kattilalaite

Perinteisissä TT-kattiloissa yksi kuorma polttopuuta tai hiiltä tuottaa palamisen 6-7 tuntia, mikä ei ole kovin taloudellista ja vaatii jatkuvaa valvontaa optimaalisten lämpötilaolosuhteiden ylläpitämiseksi. Pitkään palavat laitteet voivat ylläpitää lämpöä 7 päivää yhdestä polttopuun tai hiilen laskusta.

Mistä tällainen ero raaka-aineiden kulutuksessa johtuu ja miten tämä tuottavuus saavutetaan? Puhumme tästä tässä artikkelissa.

Pitkäaikaisen kattilan toimintaperiaate

Kiinteän polttoaineen kattilat ilmestyivät suhteellisen kauan sitten, mutta niillä kaikilla oli mallista ja valmistajasta riippumatta yksi merkittävä haittapuoli. Polttoainetta piti lisätä jatkuvasti, kun se palaa. Se oli tehotonta eikä taloudellista. Tilanne jatkui tasan vuoteen 2000 asti, jolloin Stropuva löysi tavan poistaa tämä ongelma. Olemme insinööri Edmuntas Shtropaitisille velkaa sellaisen keksinnön kuin pitkäpolttisen kattilan.

Tähän mennessä tämä on käytännöllisin ja toimivin laite omakotitalon tai mökin lämmittämiseen, jonka suorituskyky on 70 ja joskus 100%. Mutta toisin kuin perinteiset pyrolyysikattilat, joilla on myös hyvä hyötysuhde, tällaiset yksiköt voivat ylläpitää lämpöä 7 päivää vain yhdellä polttoaine-erällä!

Mitkä ovat sen tärkeimmät tekniset ominaisuudet ja miksi tämä laite on niin taloudellinen ja tehokas?

Pitkä palava kattilalaite

Pitkään palavan kiinteän polttoaineen kattilan toimintaperiaate on samanlainen kuin pyrolyysiyksiköissä. Päälämpö ei synny puun tai hiilen poltosta, vaan kiinteiden polttoaineiden kaasutuksesta. Polttoprosessi tapahtuu suljetussa tilassa, josta puukaasu vapautuu erityisen teleskooppiputken kautta.

Tämän jälkeen kaasu johdetaan lämmittimen suuttimeen, jossa diffuusio (sekoitus) tapahtuu puhaltimen pumppaaman toisioilman kanssa. Näin ollen jatkuva prosessi tapahtuu, kunnes hiilet tai polttopuut ovat palaneet kokonaan. Tässä tapauksessa palamislämpötila saavuttaa joskus 1200 astetta.

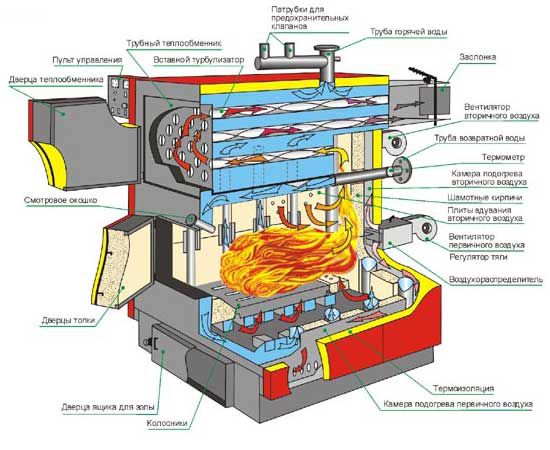

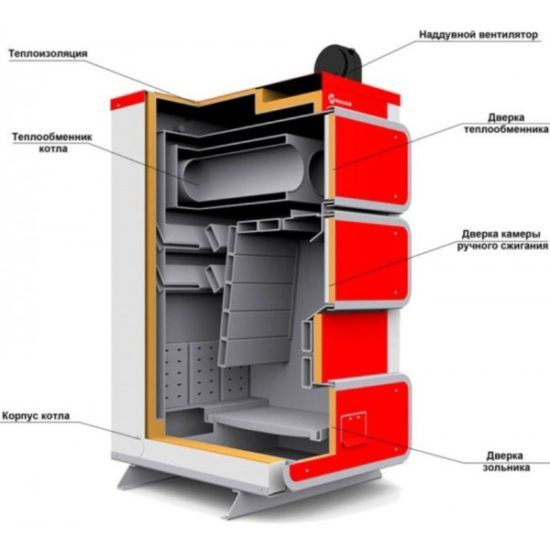

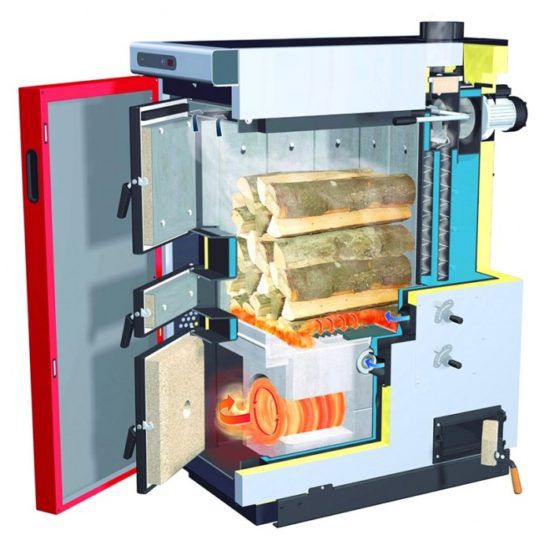

Pitkäaikaisen kattilan sisäinen järjestely

Tämän periaatteen tehokkuus on juuri siinä, että kiinteää polttoainetta kulutetaan tarpeen mukaan erittäin hitaasti, mikä lisää merkittävästi tällaisen lämmittimen tehokkuutta. Mutta ei vain korkea suorituskyky ole tämän suunnittelun etu.

Tärkeä. Kiinteän polttoaineen (pyrolyysi) pitkäpoltisilla kattiloilla on erittäin korkea hyötysuhde verrattuna klassiseen malliin. Se on yhtä suuri kuin 95 prosenttia.

Pitkäaikaisen palamisen koko pointti on pääsääntöisesti siinä, että koko hiilen tai polttopuut ei pala samaan aikaan, vaan vain pintakerros. Koska ilmaa syötetään ylhäältä, ei alhaalta, polttoaine palaa vähitellen ylemmässä kerroksessa.

Pitkän palamisen periaate

Kun tämä kerros palaa, ilmansyöttö kytketään päälle ja juuri niin paljon kuin tarvitaan yläkerroksen polttamiseen.Tämä tarjoaa sellaisen palamisen keston ja kyvyn hallita prosessia.

On sanottava, että tämä lämmittimen versio on hyväksyttävä vain lämmitysjärjestelmänä. Jos sinun on harkittava käyttöveden lämmitysjärjestelmää, sinun tulee etsiä muita vaihtoehtoja.

Jos vaihtoehto valitaan erityisesti suuren talon lämmittämiseen, tällainen laite on erinomainen vaihtoehto sähkö- ja kaasulaitteille.

Pitkäpolttoisen TT-kattilan suunnitteluominaisuus

Yleensä itse suunnittelu ja tällaisen laitteen suuret mitat kertovat kuluttajalle, että kyse on latauskammion suuresta tilavuudesta. Palamisen kestoa ei kuitenkaan määrää suuri määrä resursseja, vaan hidas kyteminen.

TT kattilan suunnittelu

Polton kesto varmistetaan erityistekniikoiden avulla. Nykyään tällaisissa laitteissa käytetään kahta pääasiallista pitkään palavaa järjestelmää. Nämä ovat Kanadan järjestelmä Buleryan ja Baltic Stropuva.

Toinen järjestelmä on vähemmän yleinen maassamme korkean hinnan ja lukuisten teknisten parametrien vuoksi. Mutta Burelyan-järjestelmä on perustavanlaatuinen pitkäpolttoisten kattiloiden tuotannossa, joka esitetään tänään nykyaikaisilla markkinoilla.

Se on pieni uuni, joka koostuu kahdesta kammiosta. Ensimmäisessä (alemmassa) kammiossa kiinteää polttoainetta poltetaan, mikä johtaa kaasun muodostumiseen. Hän astuu toiseen kammioon, joka on ensimmäisen yläpuolella. Tässä kuuma kaasu sekoittuu ilmaan ja palaa edelleen. Korkea lämmönsiirto ja hyvä ilmankierto saadaan aikaan alhaalta ylöspäin sijoitetuilla putkilla kattilan sylinterin kehällä.

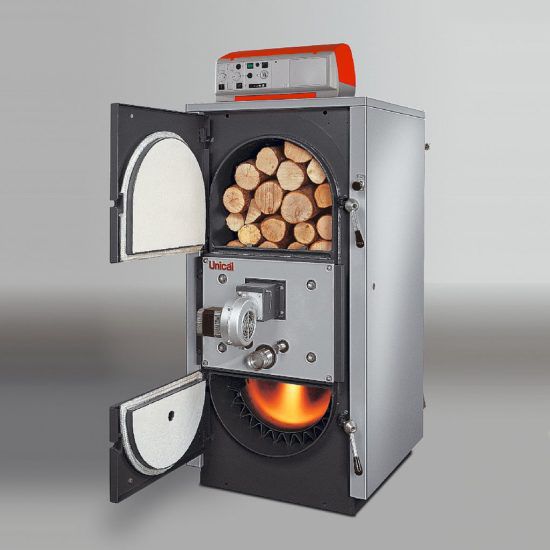

TT pitkä polttava kattila

Tietenkin kattilan palamisaika useisiin päiviin määräytyy suuren polttoainemäärän lataamisen tarpeesta. Tätä tarkoitusta varten latauskammion ovi ei sijaitse kattilan pohjassa, vaan yläosassa. Koko alaosa on täytetty polttoaineella.

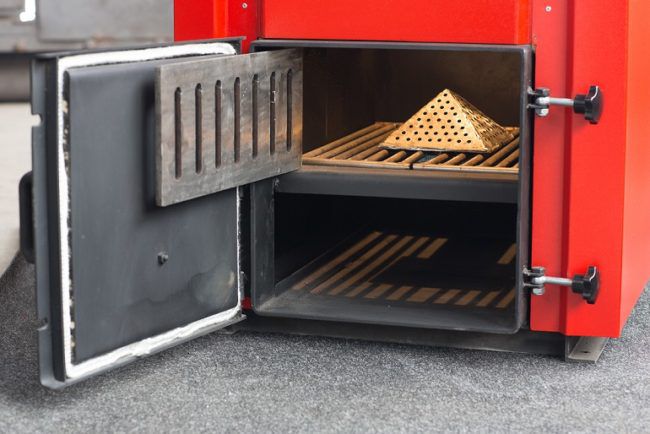

Suuri täyttökammio takaa pitkän palamisen

Savupiippu sijaitsee kattilan yläosassa, joka on liitetty savupiippuun. Ja aivan alareunassa on tuhka-astia, joka on välttämätön tuhkan keräämiseen ja järjestelmälliseen puhdistukseen.

Jos tavanomaisissa uuneissa tuhka-astia toimii puhaltimena ja toimittaa osan happea, niin tässä tuhka-astia toimii vain palamisjäämien kerääjänä, joten sen ovi on ilmatiivis. Mistä ilma tulee? Kattilan yläosassa on ilmakammio, joka toimii samalla rekuperaattorina (tässä savukaasut lämmittävät sen seinämiä). Eli ilma kammiosta tulee sisään jo lämmitettynä.

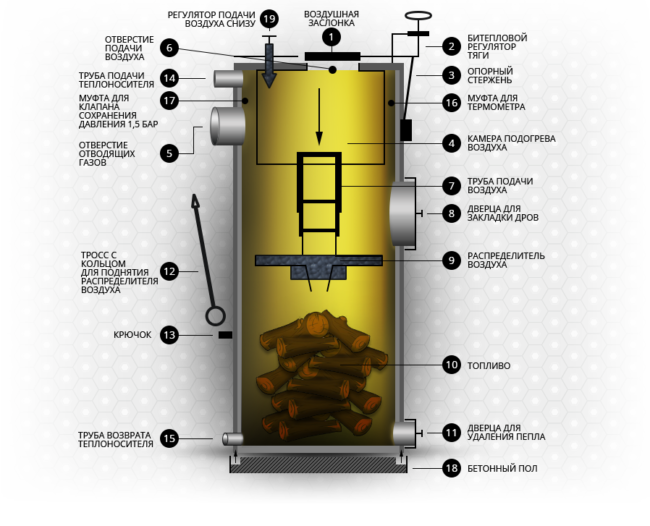

TT kattila

Kammion yläosassa on vaimennin, joka säätelee ilman syöttöä polttoaineeseen. Jotta happi annostelisi kammioon, kattilaan on sijoitettu ilmanjakaja, joka on liitetty ilmakammioon pitkällä teleskooppiputkella.

Polttoaineen palaessa jakaja laskeutuu palavien raaka-aineiden yläkerroksen mukana, mikä varmistaa jatkuvan hapen saannin. Jakajan palauttamiseksi alkuperäiseen asentoonsa riittää, että vedät kaapelin renkaalla ylöspäin. Muuten, kammiossa jäljellä oleva polttoaine voidaan määrittää kaapelin sijainnin perusteella.

Tämän suunnittelun ansiosta valmistajat voivat saavuttaa suorituskyvyn (hyötysuhteen) jopa 85% ja säädettävän tehon 50-100%.

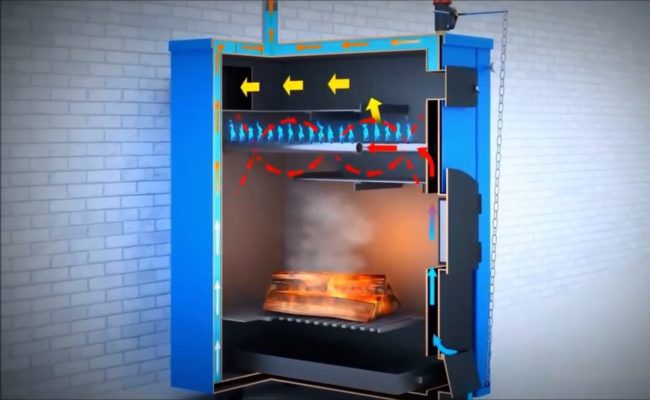

Video. TT pitkäpoltisen kattilan toimintaperiaate.

Tämän suunnittelun periaate selittää pitkään palavien kattiloiden korkean ympäristöystävällisyyden. Hiilidioksidipäästöjen prosenttiosuus ilmakehään on erittäin pieni.

Polttamisen raaka-aineena käytetään yleensä kivihiiltä, ​​turvebrikettejä, polttopuuta, koksia. Mutta tavallisen polttopuun lisäksi voit käyttää mitä tahansa puunjalostusteollisuuden jätettä. Nämä jätteet murskataan hienojakoiseen tilaan, jonka jälkeen ne puristetaan rakeiksi, joita kutsutaan pelleteiksi. Polttoainetta voidaan yhdistää - kaikki riippuu mallista.

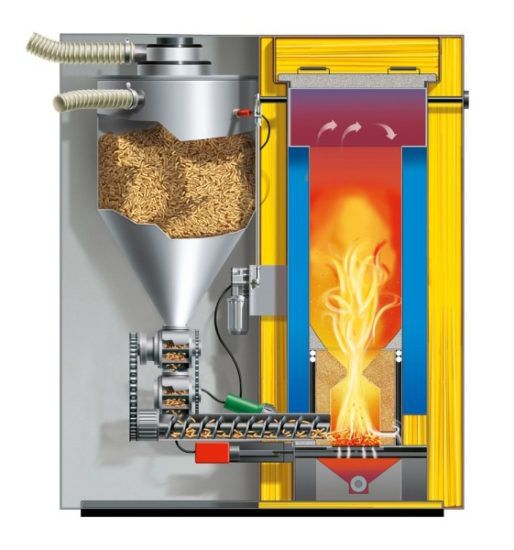

pellettikattila

Latauskammion suuri tilavuus ja riittämätön hapen syöttö polttokammioon lisää merkittävästi HT-kattilan kokonaishyötysuhdetta, kun nämä tekijät huomioidaan, kytemisprosessi on erittäin hidas ja voi kestää jopa 7 päivää. Pyrolyysikattilat ovat myös hyviä, mutta ne vaativat erittäin paljon alkuperäisen polttoaineen laatua ja kosteuspitoisuutta. Kyllä, täällä suorituskyky heikkenee myös märällä puulla, mutta ei niin paljon kuin pyrolyysikattilassa.

Monet mallit toimivat irtonaisten puumaisten aineiden (sahanpuru, lastut), turvebrikettien tai puupalojen, leikkausten pohjalta.

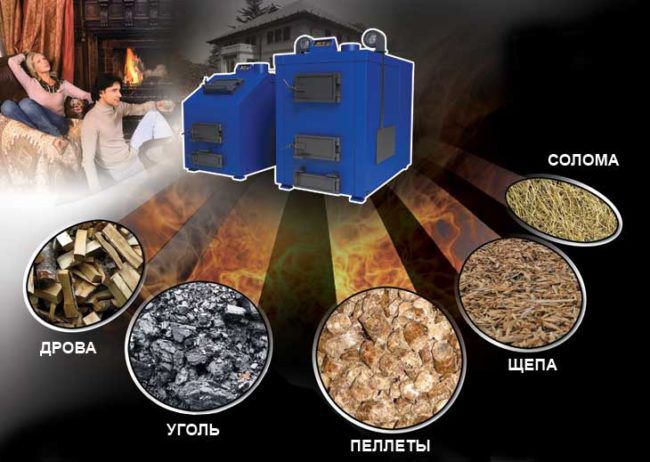

erilaisia ​​polttoaineita kattilaan

Koska happea tulee kammioon rajoitettuina annoksina, kytemisprosessi on erittäin hidas. Mutta samaan aikaan kattilaan ladatut resurssit riittävät generaattorikaasun saamiseksi, jolla on korkea lämmönjohtavuus. Keraamisen suuttimen kautta se syöksyy pääpolttokammioon, jossa aktiivinen palamisprosessi jatkuu. Tässä tapauksessa prosessi pakotetaan ja tuetaan lisäilmalla, mikä luo tuulettimen.

Itse liekki muodostuu sekoittamalla kaasua ja ilmaa, ja sitä tehostetaan puhaltimien avulla.

Järjestelmän monimutkaisuuden ja tilavuusmittojen vuoksi tällaisia ​​yksiköitä käytetään pääasiassa suurten tilojen, suurten maalaistalojen lämmittämiseen. Pienelle mökille tai yksikerroksiselle talolle tällaisen kattilan ostaminen ei yksinkertaisesti ole taloudellisesti perusteltua. Tällaisten yksiköiden suorituskyky on liian korkea.

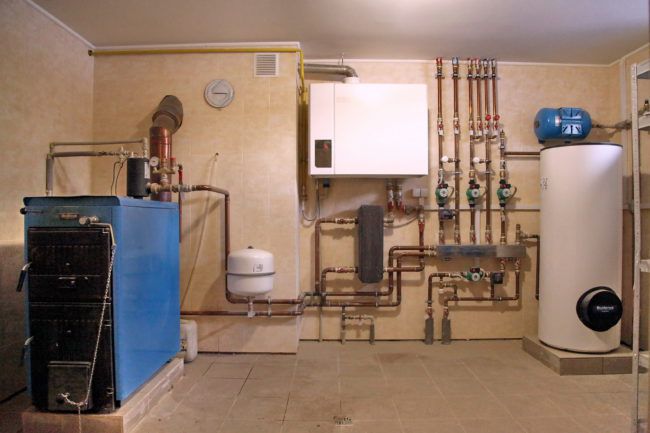

TT-kattila suuriin huoneisiin

Pitkäpolttisten kattiloiden korkea suorituskyky saavutetaan myös lämmönvaihtimen, joka on vesivaippa, hyvä sijainti. Yksikön suunnittelu auttaa lämmittämään vesipiiriä tasaisesti koko kehän ympärillä. Pakokaasujen lämpötila ei ylitä 130-150 astetta. Kattilassa vapautuva lämpö lämmittää jäähdytysnesteen mahdollisimman tehokkaasti.

Kun valitset pitkään palavaa kattilaa kotiin, käydään läpi sen tärkeimmät tekniset ominaisuudet ja huomioidaan edut ja haitat.

Tekniset tiedot

• Pitkäpoltiset kattilat, jotka voivat toimia jopa 7 päivää, toimivat pääasiassa turvebriketeillä tai puulastuilla. On myös yleislaitteita, joiden avulla voit työskennellä eri polttoaineilla, mutta sen pituus ei saa ylittää 40 cm. Muuten joudut käsittelemään itsekorjaavia polttopuita.
• Mitä korkeampi raaka-aineen kosteuspitoisuus on, sitä pienempi on lämmittimen suorituskyky. Siksi valmistajat suosittelevat polttoa varten polttoainetta, jonka kosteuspitoisuus on enintään 20%.
• 1 kattilakuorma tuottaa keskimäärin jopa 7 päivää jatkuvaa palamista.

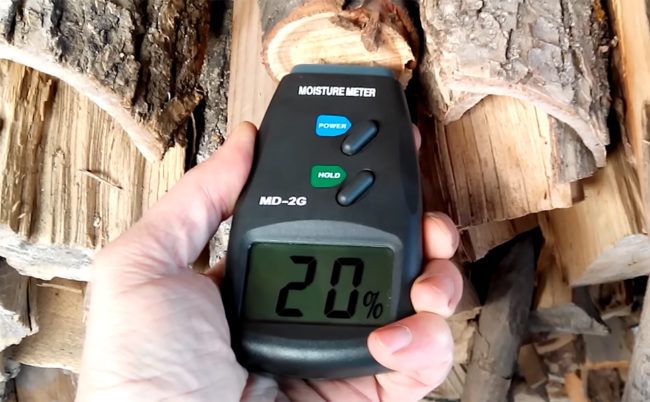

Puun kosteuspitoisuus

 Edut:

• Korkea suorituskyky. Ehkä tämä on yksi tällaisten tilaa vievien yksiköiden tärkeimmistä ja merkittävistä eduista. Keskimääräinen hyötysuhde on vähintään 90 %.
• Ympäristöystävällisyys. Savupiippuun tulevaa hiilimonoksidia käytetään pääasiallisena palavan kaasun muodostuksen lähteenä.
• Kiinteän polttoaineen suhteellinen saatavuus ja edullinen hinta.
• Automaattinen työnkulku. Jotkut mallit on varustettu kaukosäätimellä, jonka avulla voit asettaa halutun lämpötilan.
• Säästää aikaa ja resursseja.
• Työn itsenäisyys. Voidaan käyttää päälämmityslaitteena.
• Korkea paloturvallisuus. Pitkäaikaiset kattilat on varustettu hälytysanturilla, joka laukeaa kaikissa hätätilanteissa.
• Korkea suunnittelun luotettavuus. Laitteen asianmukaisella käytöllä kattila kestää yli tusina vuotta.

Mutta riippumatta siitä, kuinka tehokkaita, taloudellisia ja tuottavia nämä kattilat ovat, tällaisilla laitteilla on joitain haittoja.

Virheet:

• Suuret mitat.
• Korkea hinta.
• Säännöllisen siivouksen tarve.

Turvatoimet

Jotta pitkään palava kiinteän polttoaineen kattila kestäisi pitkään eikä aiheuta palovammoja tai onnettomuuksia talossa, on noudatettava yksinkertaisia ​​​​sääntöjä tämän laitteen käytöstä.

• Älä ylikuumenna järjestelmää. Kattilan suuresta inertiasta johtuen se jäähtyy erittäin hitaasti. Siksi on tärkeää seurata lämpötilan säätömerkkiä. Tämä koskee erityisesti metalli-muovista tai muovista valmistettuja putkia. Jos ulostulolämpötila on 110-115 astetta, tämä johtaa surullisiin seurauksiin. Putket voivat yksinkertaisesti sulaa. Tätä varten on tarpeen käyttää jäähdytyslämmönvaihtimia ja vaihtoventtiilejä lämmitysjärjestelmän asennuksessa.


  Sisäilmanvaihtojärjestelmä

• Paisuntasäiliön ja kattilan väliseen putkistoon ei saa missään tapauksessa asentaa sulkuventtiiliä.
• Huoneen tulee olla tuuletettu ilman virtausta varten.

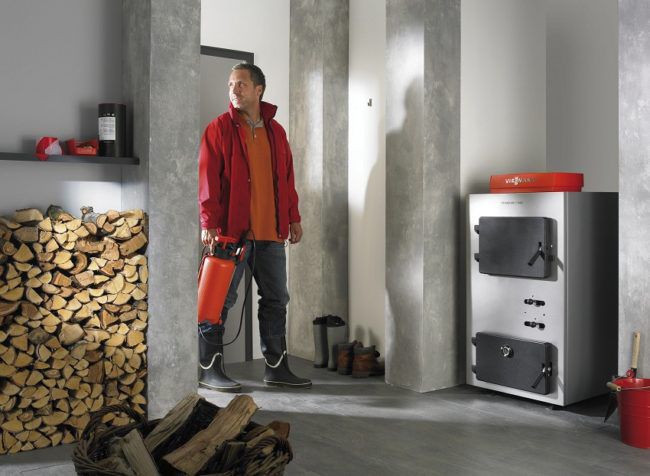

  Turvatoimet

• Älä sytytä kattilaa, jos paisuntasäiliössä ei ole vettä.
• Älä aseta palavia esineitä kattilan päälle.

Toimiiko kattila todella kaikki 7 päivää yhdellä polttoainekuormalla?

Mökkien ja omakotitalojen omistajat, valitessaan kiinteän polttoaineen kattilan, ovat eniten kiinnostuneita sellaisista parametreista kuin hinta, teho ja palamisen kesto yhdestä polttoainekuormasta.

TT pitkä polttava kattila

Katsotaanpa tässä vertailua ja pysytään näissä peruskriteereissä määrittääksemme, mikä laitteista on tehokkain.

• Polttoaineen tyyppi. Laitteen tehokkuus riippuu suurelta osin tästä. Kaikkia raaka-aineita ei ole suunniteltu pitkäaikaiseen polttamiseen. Esimerkiksi polttopuu antaa maksimaalisen suorituskyvyn, kun se poltetaan nopeasti. Mutta turvebriketit pystyvät luovuttamaan lämpöä pitkään säilyttäen optimaalisen lämpötilan. Erinomainen ratkaisu olisi universaali malli, joka toimii useilla vaihtoehdoilla kerralla.
• kattilan materiaalia. Riippuu myös raaka-aineesta. Kivihiiltä käytettäessä on parempi valita teräksestä valmistettu kattila, mutta valurautarakenteet sopivat paremmin polttopuulle.

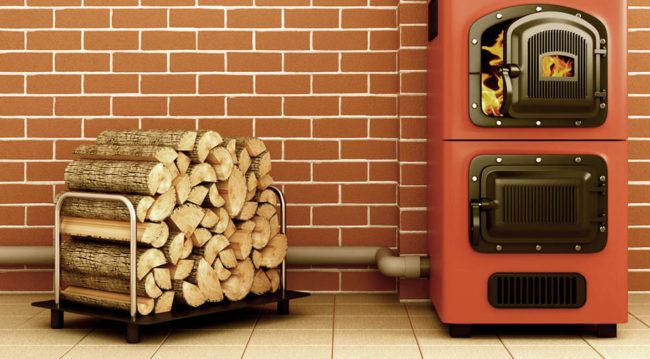

  TT teräskattila

• Kattilan teho. Tämä parametri riippuu latauskammion tilavuudesta. Mitä suurempi se on, sitä kauemmin kattila voi palaa yhdellä kuormalla.
• Rakenteen paino määrää materiaalin. Valurautainen laite on lähes 20 % raskaampi.
• Tuotteen hinta. Tämä on hyvin ehdollinen parametri.Mutta jos kattila ostetaan päälämmityslähteeksi, ei silti kannata säästää, koska laitteen suorituskyky ja mukava mikroilmasto talossa riippuvat siitä.

Joka tapauksessa, jos myyjä väittää, että tämä kattila toimii 7 päivää yhdellä polttoainekuormalla, vaivaudu tutkimaan teknistä tietolehteä, koska vaikka kuinka paljon hän kehuisi laitteen ominaisuuksia ja etuja , passissa on kirjoitettu sen normaali palamisaika.

Paloaika ei aina riipu vain valitusta mallista. Tähän parametriin vaikuttavat polttoaineen tyyppi ja laatu, huoneen pinta-ala, kattojen korkeus, talon eristyksen laatu.

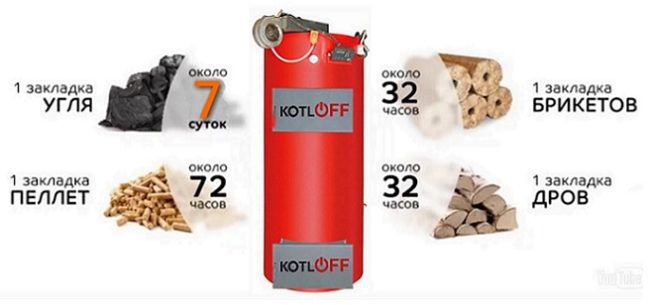

Paloaika polttoainetyypistä riippuen

Kattilan oikea asennus: vaiheittaiset ohjeet

Monet kuluttajat ostaessaan kiinteän polttoaineen kattilan ja odottaessaan siitä raaka-aineiden pitkän ja taloudellisen palamisen vaikutusta ilmoitettuun jopa 7 päivään asti, kiinnittävät jonkin ajan kuluttua huomiota siihen, että laite ei tarjoa ilmoitettua tehokkuutta. . Ja pointti ei ole ollenkaan kattilan huono laatu tai avioliitto, vaan kytkennän yhteydessä tehdyt virheet.

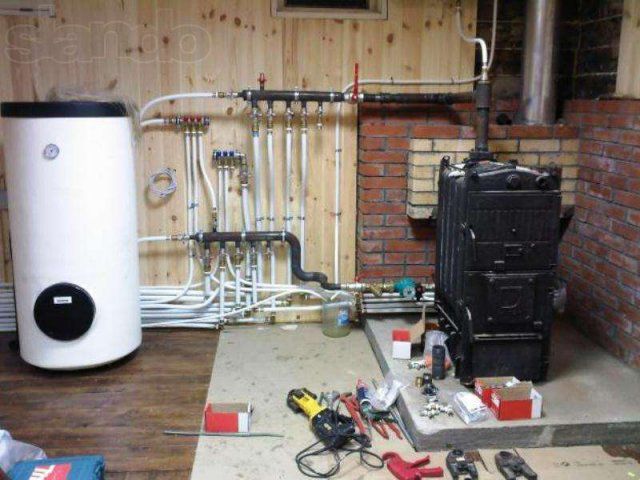

Tee-se-itse-asennus TT-kattilasta

Tietenkin, ottaen huomioon suunnittelun monimutkaisuus ja tämän tapahtuman vastuullisuus, monet luottavat pitkään palavan TT-kattilan asennukseen käsityöläisille. Voit kuitenkin asentaa kattilan itse ilman ulkopuolista apua noudattamalla yksityiskohtaisia ​​vaiheittaisia ​​ohjeitamme. Vaikka et voi tehdä ilman avustajaa tässä asiassa, koska laitteen paino on vähintään 50 kg.

Valmisteluvaiheessa sinun tulee heti harkita, mihin kattila asennetaan. Ihannetapauksessa tietysti varustaa erillinen kattilahuone.

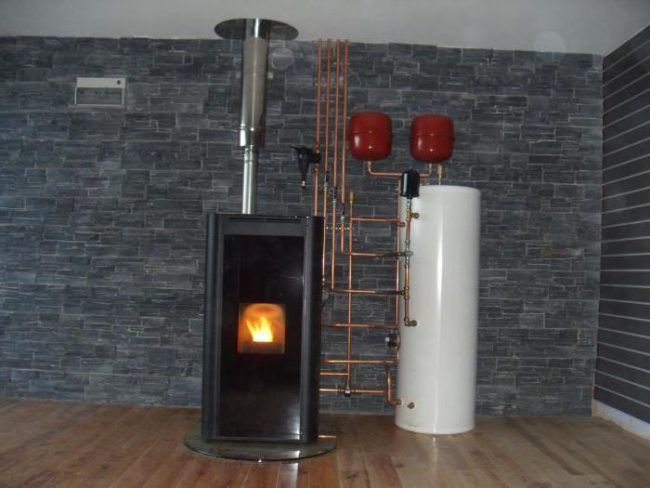

kattilahuone omakotitalossa

Koska kiinteä polttoaine muodostaa edelleen tietyn määrän likaa, tällainen lämmitysjärjestelmä on tuotettava erillisessä muussa kuin asuintilassa. Mutta jos kattilan teho on pieni (ei yli 30-35 kW), voit yksinkertaisesti erottaa (vyöhyke) päähuoneen "kattilahuoneesta".

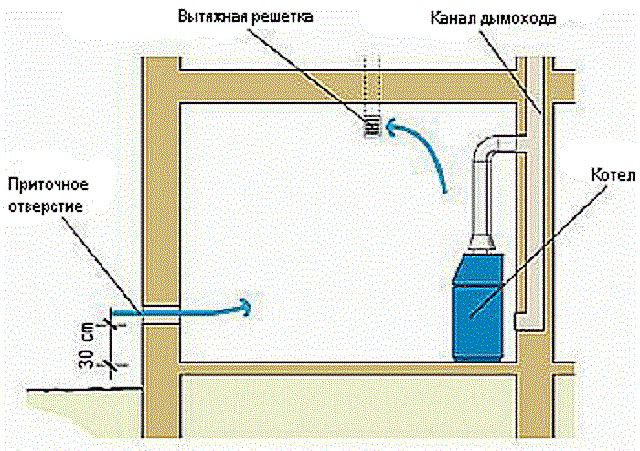

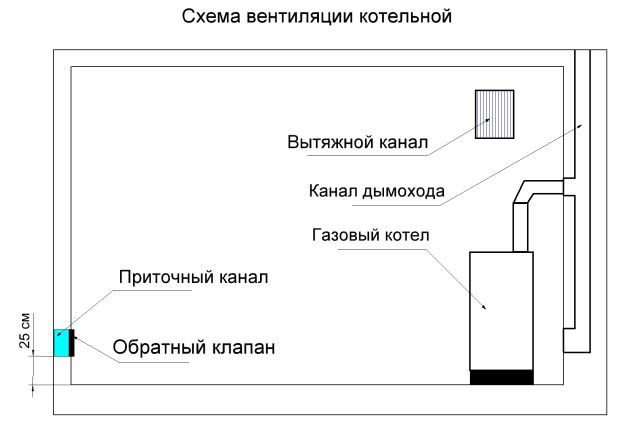

Kattilahuoneen ilmanvaihtojärjestelmä

Jotta kattiloita huoltavilla ja sytyttävillä ei ole hengitysvaikeuksia, kattilahuone on varustettava ilmanvaihtojärjestelmällä. Puhdasta ilmaa on tultava kadulta.

Valmistele seuraavat työkalut:

1. Lukkoseppäsarja (säädettävät, kiintoavaimet).
2. Rakennuksen taso.
3. Pyörösaha.
4. Ruuvimeisseli ja suutinsarja.
5. Merkki.
6. Tiivistepistooli.

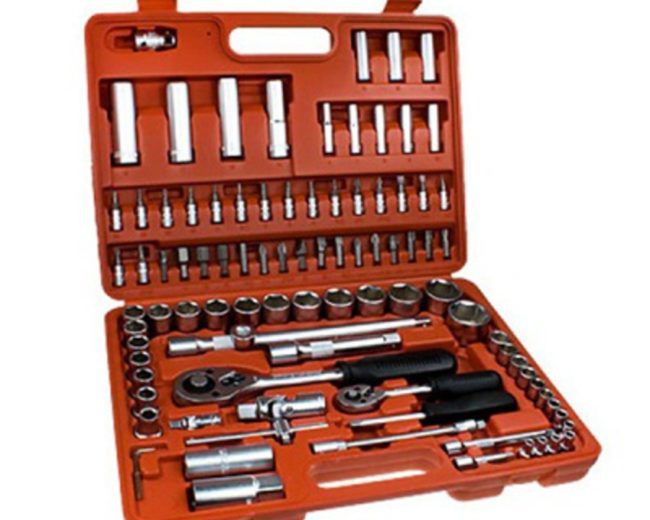

Lukkosepän työkalusarja

Itse lämmityskattilan kiinteän polttoaineen kattilan lisäksi on myös tarpeen ostaa materiaaleja kattilan kytkemiseksi lämmitysjärjestelmään.

• Teräsliitin (3 kpl).
• Palloventtiili vetolaitteella (2 kpl), halkaisija 50 mm.
• Metalliputki kattilan liittämiseen.
• Tiiviste (tulenkestävä).
• Putkityöt.

Vaihe 1. Tilojen valmistelu ja suojaus.

Paloturvallisuuskysymystä tulee lähestyä kaikella vastuulla.

1. Päätämme paikan, johon kattila sijoitetaan. Jos talo korvaa vanhentuneen mallin nykyaikaisempaan ja tuottavampaan, paikka yhdessä savupiipun kanssa on jo valmisteltu. Jos lämmitysjärjestelmä suunnitellaan tyhjästä, sinun on heti otettava huomioon kaasun poistojärjestelmä ja kattilan sijainti huoneessa. Kattilan asennuspaikan on tarjottava kätevä käyttö ja suora pääsy. Huone, johon kiinteän polttoaineen kattila asennetaan, ei saa olla asuintila.

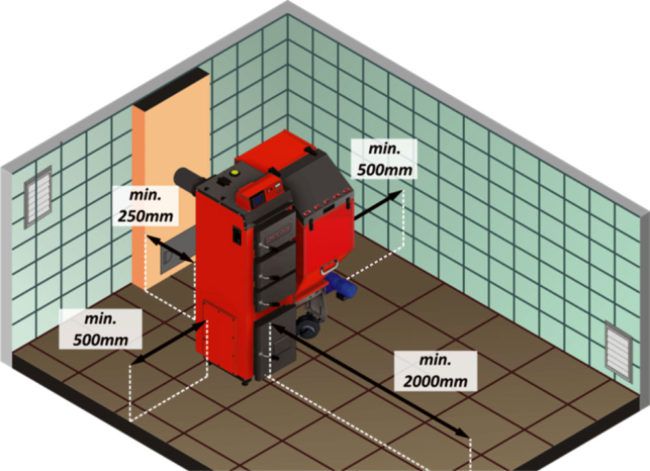

   Kattilan sijainti

2. Pohja, jolle kattila sijoitetaan, on peitettävä metallisuojalla. Tässä tapauksessa suojan mittojen tulee olla 25% suurempia kuin itse laite. Jos laitteen teho ylittää 50 kW, tällainen yksikkö tulee asentaa betonipohjalle. Pääsääntöisesti tällaisen perustan korkeuden tulisi olla 100-150 mm lattiatason yläpuolella. Tässä tapauksessa perustassa on oltava lattiasta erillinen tasoite.

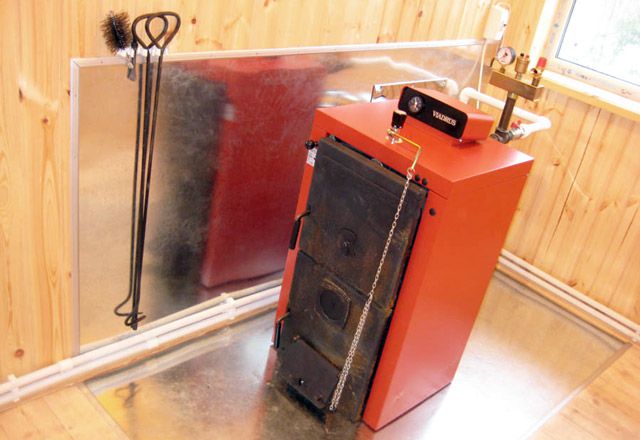

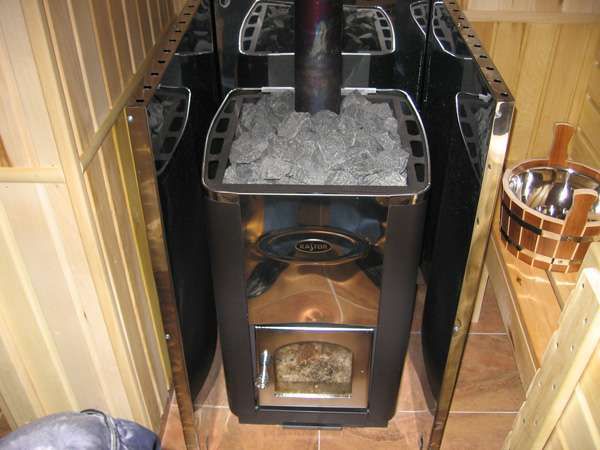

Kattilan asennus metallilevylle

Pienitehoista yksikköä asennettaessa kattila on sallittua asentaa karkealle betonitasoitteelle.

Muista tarkistaa perustan kaltevuuden taso. Sen on oltava täysin tasainen. Tarvittaessa (jos lattia ei ole tasainen) on asetettava tiiliperustus.

3. Piirrä tussilla tai liidulla lattialle paikka, johon asennat kattilan ja tarkista huolellisesti kaikki etäisyydet. Huomioi etäisyys seinistä (SNiP:n säätelemä). Etäisyyden uunin ovesta seinään tulee olla vähintään 125 cm, sivuosien ja kattilan takaosan ja seinän välisen etäisyyden tulee olla vähintään 700 mm.

4. Kattilan etuosan vieressä oleva seinä (jossa tulipesä ja ovi sijaitsevat) on päällystetty 25 mm paksulla kipsikerroksella. Lisäksi asennamme metallilevyn kattilan yläpuolelle 25-30 cm.

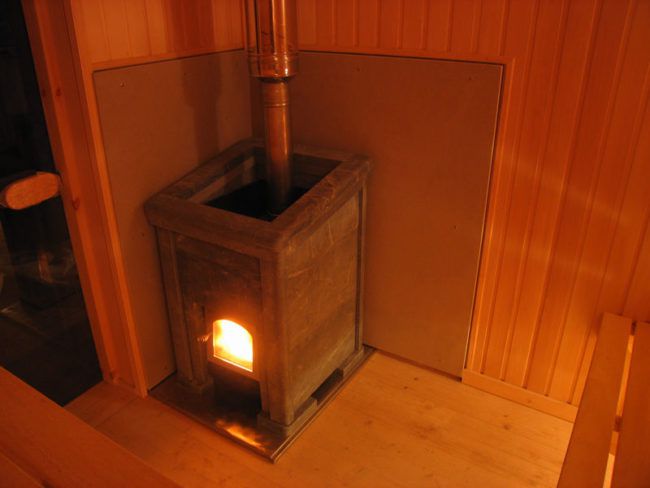

   Suojaamme kattilan takana olevan seinän

5. Poista uusi kattila alkuperäisestä pakkauksestaan.
6. Aseta kattila valmistetulle alustalle ja tarkista uudelleen, että laite on vaakasuorassa. Kaasunpoistoputken on oltava samalla tasolla kuin savupiippu. Jos linja ei ole suora, pito voi heikentyä käytön aikana.
7. Asenna kaikki tarvittavat kattilan osat erikseen (tuhkaastia, ovet).

Paloturvallisuusstandardit

Video.Kuinka asentaa pitkään palava kattila oikein taloon.

Vaihe 2. Kattilan putket.

Tämä vaihe on yksi vaikeimmista. Järjestelmän turvallisuus riippuu suoraan siitä.

Kattilaputkistojärjestelmiä on useita: jäähdytysnesteen pakotetulla ja luonnollisella kierrolla. Lisäksi voi olla avoin ja suljettu lämmitysjärjestelmä.

Luonnollisessa kiertojärjestelmässä vesi virtaa vapaasti kaikkien putkien läpi omalla paineella. Pakotettu järjestelmä sisältää pumpun asentamisen, joka luo tämän paineen.

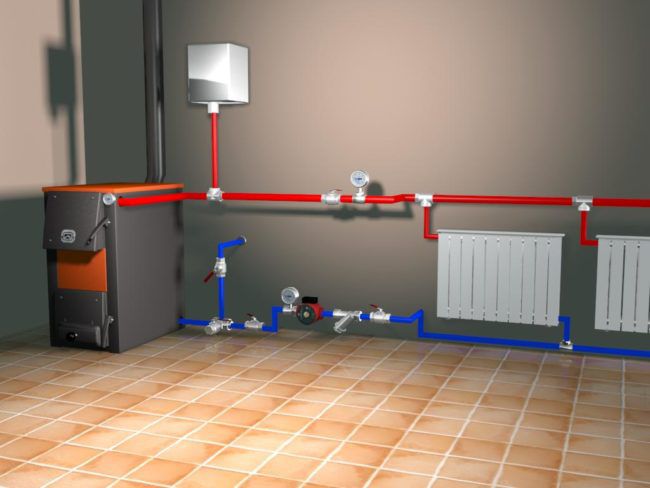

Pitkäpolttisen kattilan TT-putkisto

Kytkentäjärjestelmän valinta riippuu suurelta osin talon kerrosten lukumäärästä, kattilan sijainnista, huoneista ja kokonaispinta-alasta. Joten yksikerroksisissa taloissa on suositeltavaa käyttää luonnollista kiertokulkua. Mutta huoneissa, joissa on useita kerroksia, se on tehotonta, ja on parempi ostaa ylimääräinen pumppu jäähdytysnesteen pakotetun kierron suorittamiseksi.

Mutta yksinkertaisin ja ymmärrettävin on suljettu (pakotettu) järjestelmä.

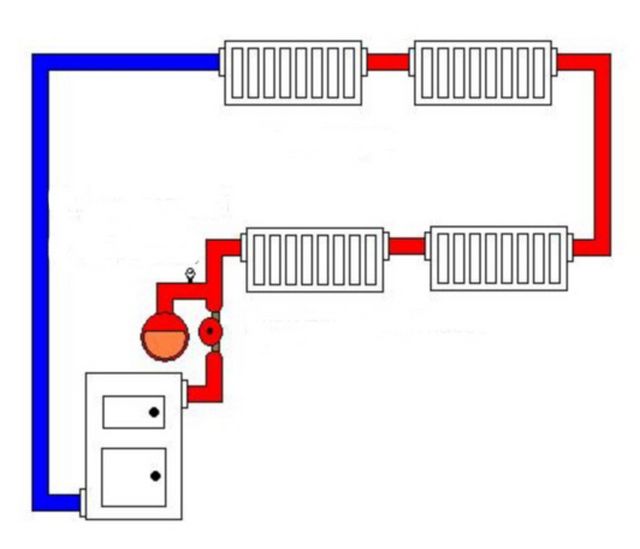

Suljetun piirin lämmitysjärjestelmä

Se valmistetaan 2 suuttimen kautta. Toinen on kytketty lämmitysverkon syöttöpiiriin ja toinen pää sen paluupiiriin.

Tärkeä! Minkä mallin TT-kattilasta valitsetkin, sen mukana ei tule kiertovesipumppua ja paisuntasäiliötä. Kaikki tämä, valitusta liitäntäjärjestelmästä riippuen, on ostettava ja asennettava itsenäisesti.

Kattilan sitomiseksi oikein noudata seuraavia sääntöjä:

• Paine ei saa nousta normaalin yläpuolelle. Voit seurata tätä ilmaisinta manometristä.

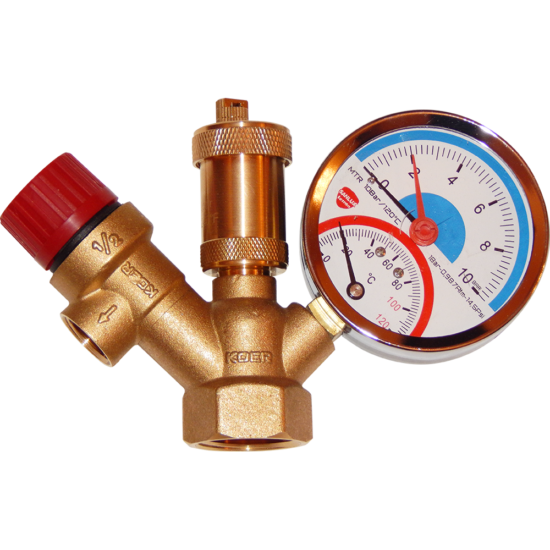

  painemittari

• Järjestelmän tehokkuus riippuu kaikkien liitäntöjen tiiviydestä.
• Kattilan putkistossa ei saa missään tapauksessa käyttää palavia materiaaleja.

Painemittarin asennus on edellytys kattilan putkelle, sillä tämä laite ohjaa maksimipainearvoa.

1. Sidomme kattilan poistoputket pellavalla. Kun pellava on kiedottu tiukasti poistoputken ympärille, levitä se hyvin LVI-tiivisteaineella.
2. Otamme kulman ja kierrämme sen varovasti päälle.

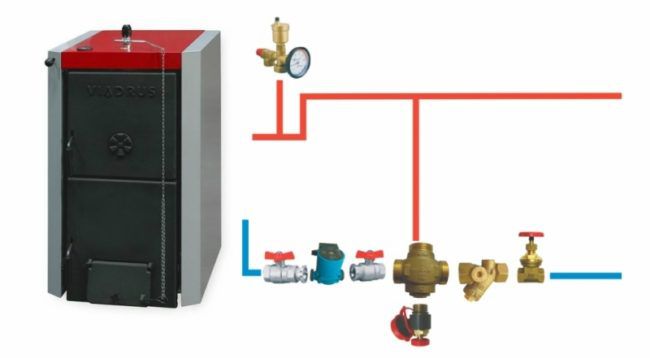

   Kattilan putkistokaavio

3. Nyt yhdistämme piipun ja nännin. Telakoimme nämä osat tiukasti ja yhdistämme ne nosturiin. Muista tiivistää kaikki liitännät putkiston tiivisteaineella vuotojen estämiseksi.

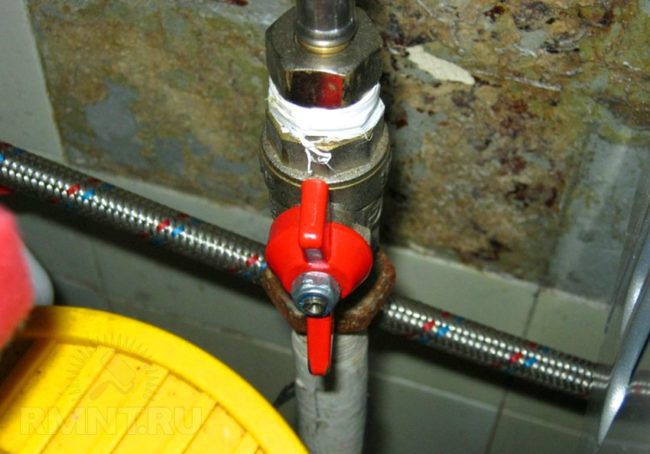

   Sauman tiivistys

4. Kierreliitoksella kytkimellä ja mutterilla yhdistämme vesipiirin poisto- ja tuloputkiin. Varmista, että asetat osat huolellisesti yhteen

Vaihe 3. Liittäminen savupiippuun.

Kaikki kiinteän polttoaineen kattilat on liitettävä savupiippuun. Jos talo on jo varustettu tehokkaalla kaasunpoistojärjestelmällä, sinun tarvitsee vain liittää uusi rakenne siihen.

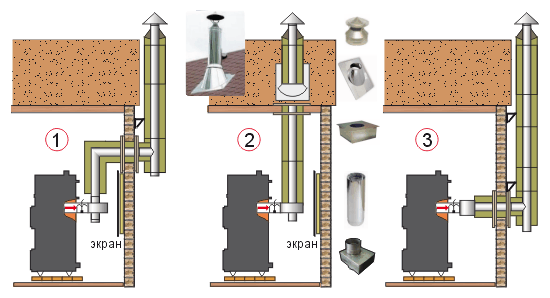

Savupiipun asennusvaihtoehdot

Jos asennat talon lämmitysjärjestelmän ja savupiipun tyhjästä, valitse rakennustapa: katon tai seinän läpi.

Ihannetapauksessa käytä kaksipiirisiä putkia savupiipun asennuksessa (sandwich-tyyppinen).

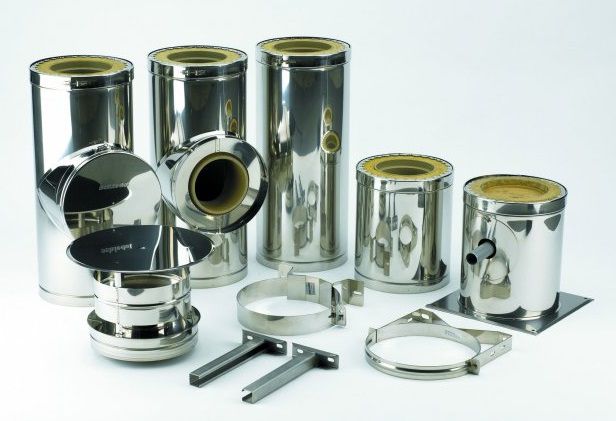

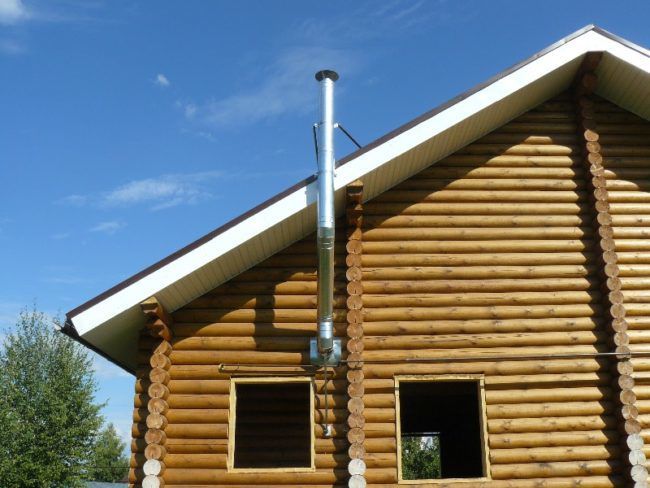

Sandwich putki

1. Kattilan ja savupiipun välisen kanavan tulee olla vähintään 1 metri. Laitteen suorituskyky ja talon asukkaiden turvallisuus riippuvat tästä. Ihannetapauksessa piipussa tulisi olla mahdollisimman vähän mutkia, koska jokainen ylimääräinen mutka estää kaasujen luonnollisen vedon ja vähentää kattilan suorituskykyä.

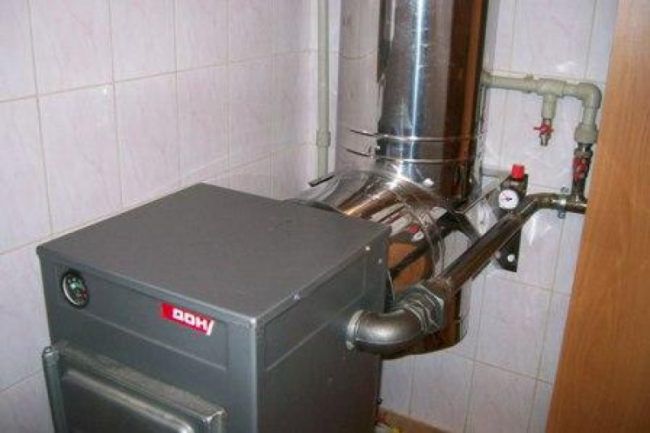

   TT-kattilan liittäminen savupiippuun

   Kattilasta pystysuoraan savupiippurakenteeseen johtavan putken vaakasuuntaisen osan kaltevuuden kannalta on ihanteellinen säilyttää 45 asteen kulma. Jos tätä ei teknisistä syistä voida tehdä, on sallittua asettaa vaakaosa 15-30 asteen kulmaan. Joka tapauksessa sitä ei voida tehdä tasaiseksi, muuten se häiritsee normaalia pitoa.

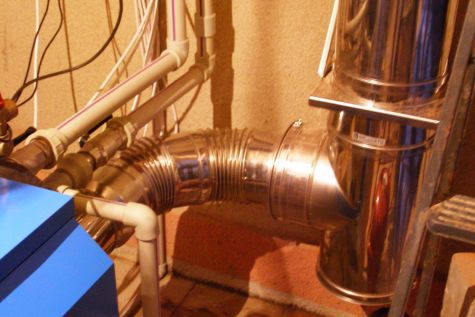

   Savupiipun liitäntä

Huomio! Savupiipun kaikkien osien liitoksen liitokset on käsiteltävä tiivisteaineella. Tämä auttaa estämään savuvuodon.

2. Yhdistämme savupiipun ensimmäisen putken kattilan suuttimeen. Liitäntätyyppi riippuu valitusta kattilamallista. Edellytyksenä on savupiipun ja uunin suuttimen halkaisijan noudattaminen. Savupiippuputken halkaisija ei saa olla pienempi kuin kiinteän polttoaineen kattilan haaraputki. Jos näitä parametreja ei noudateta, kaasukanavan läpivirtaus enimmäisteholla laskee.

Video. Kiinteän polttoaineen kattilan liittäminen savupiippuun.

3. Perusta turvaryhmä. Tämän ryhmän päätehtävänä on lievittää verkon painetta sen kriittisen kasvun aikana. Turvaryhmä asennetaan suoraan syöttöputken ulostuloon. Normaalipaine on 2,9-3 bar. Jos se ylittyy, varoventtiilin pitäisi toimia. Sen lisäksi turvajärjestelmä sisältää painemittarin, joka toimii paineen säätöön ja ilmanpoistoaukon.

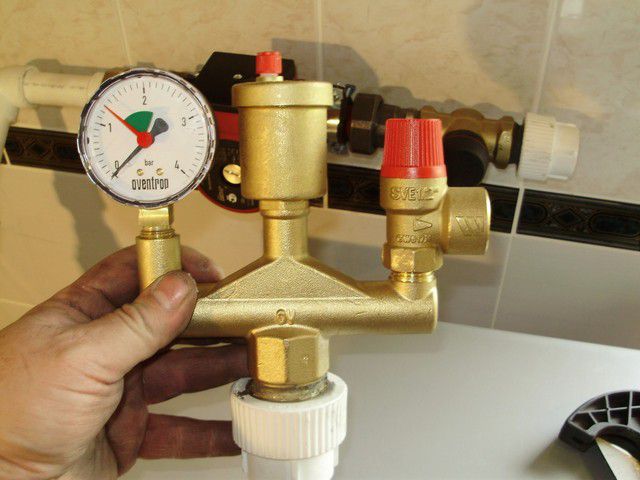

   Turvallisuusryhmä

Huomio! Kattilan ja turvaryhmän väliseen putkilinjaosaan ei missään tapauksessa saa asentaa sulkuventtiiliä.

Vaihe 4. Kytkemme kattilan lämmitysjärjestelmään.

1. SNiP-standardien mukaan ennen kattilan käynnistämistä on suoritettava hydraulipainetesti, jonka pitoaika on 24 tuntia.

Tätä varten avaa venttiilit, kaikki hanat ja kytke vesi. Nosta paine säätöventtiilillä 1,3 atm:iin. Tämän testin pitäisi osoittaa, ettei vuotoja ole. Kiinnitä erityistä huomiota kierre- ja hitsausliitoksiin.

2. Laitamme kattilan päälle.

Polttopuiden tai turpeen sytyttämiseksi kammioon on laitettava haketta tai paperia. Sulje kattilan sulatuksen jälkeen kaikki ovet tiiviisti. Tasaisen liekin syttymisen jälkeen voit avata oven ja ladata suurimman osan polttopuista. Älä koskaan käytä sytyttämiseen syttyvää nestettä.

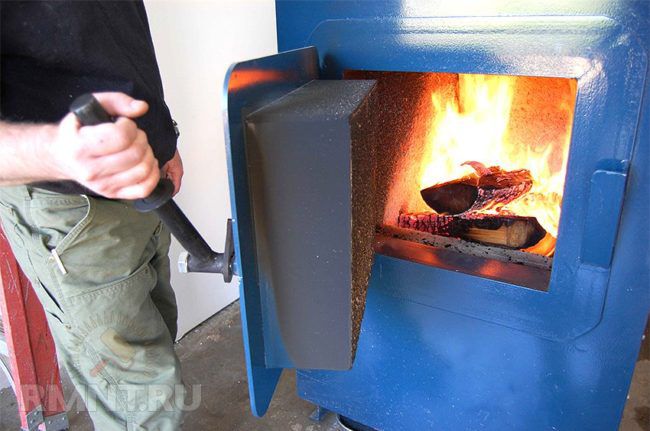

Kattilan ensimmäinen sytytys

3. Ensimmäisellä koeajolla saattaa esiintyä epämiellyttävä kemiallinen käynnistys. Tämä voi johtua siitä, että tehdasöljyn jäänteet palavat loppuun. Haju häviää pian.

Jos liitit kaiken oikein, paine ei saisi pudota testijakson aikana ja vastaavasti missään ei saa olla vuotoja. Nyt voit ottaa kattilan käyttöön. Jos testijakson aikana havaittiin ongelmia, irrota kattila järjestelmästä, odota sen jäähtymistä kokonaan ja jatka virheiden poistamista.

Kattilan asianmukaisella asennuksella ja liitännällä arvostat nopeasti sen korkeaa suorituskykyä ja tehokkuutta, jonka avulla voit ylläpitää mukavaa mikroilmastoa talossa. Video-ohje auttaa sinua ottamaan huomioon kaikki kattilan asennuksessa tarvittavat vivahteet.

Video. Kiinteän polttoaineen kattilan oikea liitäntä pitkää polttoa varten.
