Kuinka valita lattia kaksipiirinen kaasukattila

Kun päätät ostaa uuden kaasulaitteen lämmitykseen, sinun tulee välittömästi päättää, mikä tyyppi säästää paitsi sen ostossa, myös asennusalueella ja kaasunkulutuksessa.

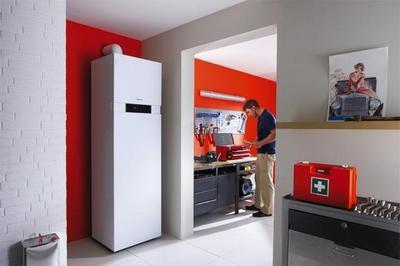

Lattian kaksipiirisen kaasukattilan ulkonäkö

Myynnissä on yksipiiriset kattilat, jotka toimivat vain talon lämmittämiseen, ja kaksipiiriset kattilat, jotka tarjoavat sinulle paitsi lämpöämutta myös kuumaa vettä.

Lattiakaksipiiriset kaasukattilat ovat sekä kooltaan pieniä että melko massiivisia. Lähes kaikki nykyaikaiset laitteet on varustettu automaatiojärjestelmällä, joka valvoo jatkuvasti laitteiston toimintaa ja katkaisee polttoaineen syötön, jos asetettu lämpötila saavutetaan tai jos ilmenee toimintahäiriöitä. Tämän ansiosta polttoainetta käytetään erittäin taloudellisesti, mikä lisää sekä tehokkuutta että yleistä tehokkuutta kattila.

Kuinka kaksipiirinen kaasukattila on järjestetty?

Alla oleva kuva näyttää selvästi, kuinka kaksipiirinen lämmityslaite on järjestetty. Polttokammion alaosassa on kaasupoltin, joka lämmittää yleistä.

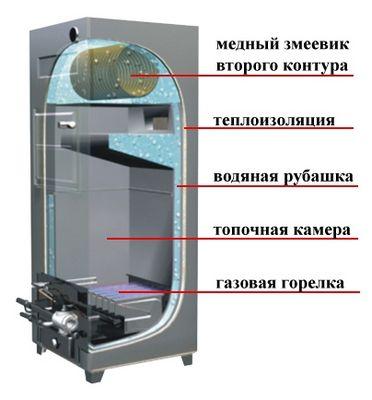

Sisäisen laitteen yleinen kaavio

Polttokammion ympärillä menee vesi takki — Tämä on lämmityspiirin lämmitysväliaine. Kattilan rungon yläosaan on asennettu patteri, joka sijaitsee vesivaipassa. Kotitalouksien tarpeisiin tarkoitettu vesi kiertää sen läpi ottamalla varma jäähdytysnesteen lämpöenergian määrä. Eli klo palaa kattilatalossa on sekä lämmin vesi että lämmitys. Vesivaipan ja kotelon seinien välissä on kerros lämpöeristys, mikä ei ole antaa lämpöä menee hukkaan, mikä lisää laitteen tehokkuutta.

lämmönvaihdin erilaisissa kattiloiden malleissa on eri muotoja ja ne on asennettu erilaisissa rungon paikat. Ne eroavat myös valmistusmateriaalista, tärkeintä on, että metallilla on hyvä lämmönpoisto.

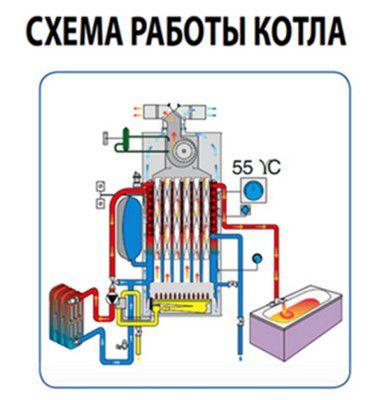

Kaavio työstä

Tässä kaaviossa lämmönvaihdin on asennettu laitekotelon takaseinään. Täällä näkyy myös selkeästi lämmitetyn kulutusveden ja lämmönsiirtoaineen jakautuminen.

Mikä on lämmönvaihtimien tehtävä?

Jotta saisit käsityksen tästä lämmittimen tärkeimmistä rakenneosista ja mistä niistä parempi ja kestävämpi, täytyy harkita muutamia niistä.

Asennettu kaksipiirisiin kattiloihin biterminen tai erilliset lämmönvaihtimet, ristikkotyyppiset tai serpentiinityyppiset.

• Useimmiten käytetään erillistä lämmönvaihtimen rakennetta. Se koostuu levyiltä ruostumaton teräs, jotka lämmittävät käyttövettä. Ja lämmitystarpeisiin annettu Kompleksissa käytetään kuparista lämmönvaihdinta. Tämä malli on kestävämpi kuin biterminen, Joten miten se kestää pidempään ei tukkeudu.
• Biterminen lämmönvaihtimet koostuvat kahdesta kupariputkesta. ulkoinen putki — tämä on lämmityspiiri ja sisäinen — veden virtauslämmitykseen kuluttajien tarpeisiin.

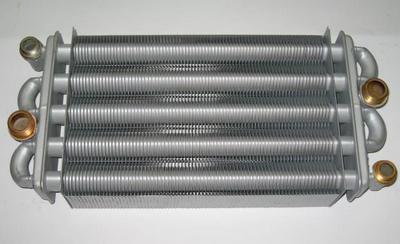

Biterminen lämmönvaihdin

Sellainen kattila kustannus paljon halvempi kuin ensimmäinen, Saksan kieli käytännössä ei ole toista lämmönvaihdinta eikä kolmivaiheista venttiili. Miinus — tätä järjestelmää ei voi käyttää kova vettä, liikaa rikastettu suolat.

Lisäksi lämmönvaihtimet ovat terästä tai valurautaa.

• Teräksinen lämmönvaihdin on kevyt ja edullinen. Tästä materiaalista valmistettu elementti havaitsee helposti mahdolliset hydrauliset iskut, eikä se ole alttiina muodonmuutokselle.

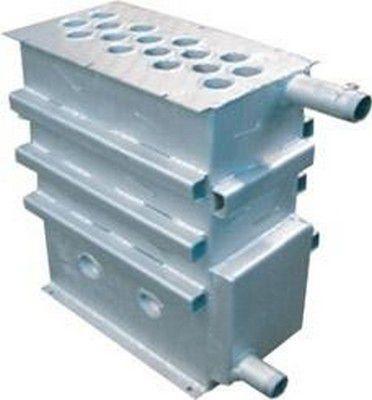

Kaksipiirisen kattilan teräksinen lämmönvaihdin

Mutta sen haittoja ovat alttius korroosiolle, joka tapahtuu kondensaatin vaikutuksesta, joka voi muodostua matalissa lämpötiloissa kattilan rungon sisällä, sekä nopean palamisen mahdollisuus. Nämä ongelmat ilmenevät yleensä, kun laitetta käytetään väärin, mutta jos noudatat kaikkia valmistajan suosituksia, voit välttää tällaiset epämiellyttävät seuraukset. Esimerkiksi ei voida hyväksyä, että kattilassa, jossa on teräslämmönvaihdin, lämpötila putoaa kriittiseen, nuo. kastepisteen alapuolella.

Joissakin malleissa käytetään ruostumattomasta teräksestä tai seosteräksestä valmistettuja lämmönvaihdinelementtejä, ja lisäksi käytetään muita nykyaikaisia ​​teknologisia ratkaisuja, jotka eivät salli kondensoitumista. kattilat, varustettu tällaiset lämmönvaihtimet ovat huomattavasti kalliimpia kuin perinteiset.

• Valurautaista lämmönvaihdinta pidetään eniten luotettava ja kestävä — se ei ole alttiina syvälle korroosiolle ja palamiselle, koska rungon paksuus on riittävä. Mutta sinun on muistettava, että valurauta on hauras, ja jopa pienellä vaikutuksella Saksan kieli halkeamia voi muodostua. Lisäksi tällaisia ​​vaurioita voi esiintyä myös silloin, kun kylmää vettä pääsee lämmitettyyn lämmönvaihtimeen, esimerkiksi kun järjestelmää täydennetään vedellä.

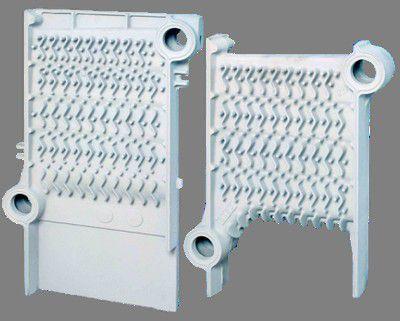

Valurautaiset lämmönvaihtimet

Jos vedessä on korkea suolapitoisuus jäykkyys, kattilaan voi nopeasti muodostua laajamittainen kerros, joka johtaa lämmönvaihtimen yksittäisten osien ylikuumenemiseen ja sen seurauksena — halkeamien muodostuminen ja koko lämmityslaitteen vika. Siksi vedenpehmennysjärjestelmä on ehdottomasti asennettava ennen lämmityspiiriä.

Kalliissa kattiloissa asennetaan erikoislaatuisista valuraudasta valmistetut lämmönvaihtimet, joilla on materiaalin erityinen plastisuus, korroosionkestävyys ja rakenteen tasaisuus. Tällaiset elementit toimivat kattiloissa noin viisikymmentä vuotta.

Mutta on huomattava, että kaasukäyttöisille laitteille valurautainen lämmönvaihdin ei ole erityisen toivottava. Tosiasia on, että valuraudalla on massiivisuuden vuoksi suuri lämpöhitaus, eikä se pysty nopeasti muuttamaan lämpötilaa piirissä, vaikka automaatio olisi kytkeytynyt kattila toiseen valtaan. Ja tämä –ei liian hyvä laitteen automatisoinnille tai muille rakenneosille.

Mitä eroa on kaasukattilalla, jossa on avoin ja suljettu kamera?

Jaa kattilat lisää ja kameran tyyppi — se voi olla avoin tai suljettu.

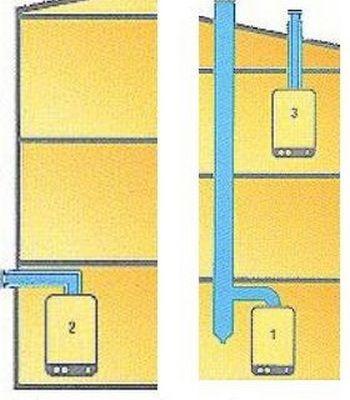

Kaaviot erilaisten kattiloiden savupiippujen liitäntään

Kuvassa on kahden tyyppisiä kattiloita:

1. Lämmityslaite avoimella tulipesällä, joka liitteenä savupiippuun.

2. Toisessa kuvassa kattilan tyyppi suljetulla kammiolla ja turboilmanvaihdolla, nuo. käyttämällä tuuletinta ja koaksiaalinen savupiippu.

3. Kolmas kuva näkyy myös kattila suljetulla tulipesällä ja turbo tuuletus, mutta yhdistetty pystysuoraan savupiippuun.

• Kammion avoin tyyppi mahdollistaa kattilan toiminnan luonnollisella vedolla — tämä on klassinen järjestelmä, jossa polttoaineen polttoilma pääsee sisään kattila huoneesta, johon laite on asennettu. Tämän tyyppinen kattila ottaa vastaan ​​sen verran ilmaa, että se tarvitsee täydelliseen toimintaan. Savupiippu sisään annettu on liitettävä savupiippuun.

Tällaisen kattilan suurin haittapuoli on, että sen asentamista asuinalueelle ei suositella, koska myrkytys palamisjätteillä on mahdollista. Siksi sen asentamista varten on tarpeen varustaa erillinen kattilahuone, jossa on hyvä ilmanvaihtojärjestelmä.

Myönteisiä puolia ovat avokattiloiden hinta — se on paljon alhaisempi, ja myös se, että tämäntyyppinen laite voi toimia täysin itsenäisesti ilman virtalähdettä.

• Kattilan suljettu polttokammio mahdollistaa sen asentamisen mihin tahansa huoneeseen, jossa on hyvä ilmanvaihto, eikä se vaadi erillistä tilaa. Suljetulla polttokammiolla varustettu laite vaatii kuitenkin pakkotuuletusjärjestelmän, nuo. tuuletin ja tarkoittaa, se on energiariippuvaista. Tämän tyyppiselle kattilalle sovi sekä pystysuora savupiippu että koaksiaalinen vaakasuora savupiippu, joka lähtee seinän läpi.

Polttimien tyypit ja mihin ne vaikuttavat?

Kaksipiirikattiloissa voi olla kahdenlaisia ​​polttimia — se on tunnelmallinen ja ahdettu. Miten ne eroavat toisistaan ​​ja kumpi on parempi?

• Polttimet ahdettu tyypit on varustettu tuulettimella, joka imee ilmaa tulipesään. Ne asennetaan useimmiten sisään kattila teho 100 kW tai enemmän.Lämmityslaitteen tehokkuus ahdettu poltin nousee 92:een—95 %. Sellaiset kattilat ei vaativa kaasuputken paineeseen ja savupiipun korkeuteen.

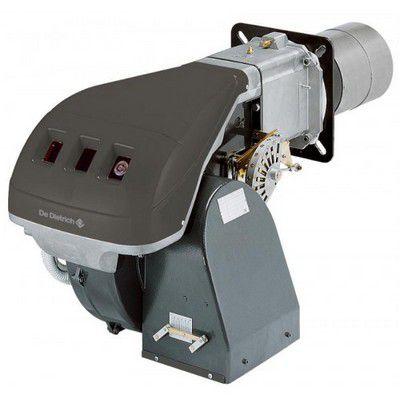

Kaasupolttimen paineistettu toimintaperiaate

Tämäntyyppinen poltin auttaa säästämään merkittävästi polttoainetta, ja sitä käytetään usein jopa kattiloissa, joissa on yhdistetty lämmitys. Tämän tyyppisten kattiloiden mallit ovat kuitenkin melko kalliita ja lisää yhtenä haittapuolena voidaan pitää melko kovaa melua työnsä aikana.

• Ilmakehän tyyppisillä polttimilla on vähemmän monimutkainen rakenne. kaasumaista polttoainetta tarjoillaan sisään hänen yksinkertaisesti olemassa olevan vaikutuksen alaisena varma paine linjassa ja ilma tulee sisään perinteisen vedon kautta. Polttimella on edullinen hinta, mikä vähentää koko laitteen kustannuksia — tämä tekijä tekee tällaisista kattiloista suosittuja ja kysyttyjä.

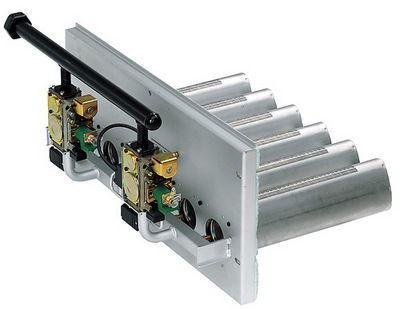

Tunnelmallinen poltin

Totta, ilmakehän tyyppisellä polttimella varustetun kattilan hyötysuhde on alhaisempi kuin suljetun. puhallettavaja on 85—90 %, joten energiansäästö on pienempi.

Mutta tämäntyyppiset polttimet ovat helppokäyttöisiä, toimivat lähes äänettömästi eivätkä vaadi ylläpitokustannuksia.

Tehotason ero

Lattialämmityskattilat on jaettu toimintaan:

- samalla tehotasolla niitä kutsutaan yksivaiheisiksi;

- kahdella tehotasolla, joita kutsutaan kaksivaiheiseksi;

- portaattomasti säädettävät, kutsutaan kattiloita modulaatiolla.

Käytännön havainnot osoittavat, että koko kylmän vuodenajan täydellä kapasiteetilla kattila vain 15 on käytössä—20 kertaa ja loput jäännökset lunastamaton.

Tästä seikasta voimme päätellä, että paras hankinta olisi kattila modulaatiolla tai kaksitasoisella teholla, jonka avulla voit säätää hänen tietyssä lämpötilassa ikkunan ulkopuolella. Näiden lämmityslaitteiden vaihtoehtojen positiivisia ominaisuuksia ovat:

- pidempi käyttöikä, joka saavutetaan vähentämällä tehoa oikeaan aikaan;

- ympäristön laadun paraneminen, koska polttojätteen päästöt ilmakehään vähenevät;

- on mahdollista liittää tarvittaessa lisävesilämmityslaitteita.

Kaksipiiristen kaasukattiloiden kiistattomat edut

Positiiviset ominaisuudet tämän tyyppisten kattiloiden käytössä ja huollossa riittävät:

• Kaksipiiriset lämmityslaitteet, kiitokset toinen lämmönvaihdin tarjoaa paitsi lämpöä talossa, myös kuumaa vettä hanoissa. Siksi tämäntyyppinen kattila on kysytympi yksityistalojen omistajien keskuudessa.
• Laitteen runkoon sisäänrakennettu automaattinen anturi tarjoaa luotettavuus ja työnsä turvallisuudesta. Kun polttimen liekki sammuu, termostaatti estää polttoaineen syötön.
• Helppokäyttöisyys.
• Polttoainetaloutta varten tarkistaa automaatio.
• Polttokammio puhdistetaan automaattisesti.
• Hyvin usein erityinen suodatin asennetaan välittömästi koteloontr dlPuhdistan vettä, mikä pidentää kattilan käyttöikää.

Kaikki nämä ominaisuudet määrittävät näiden laitteiden käytön houkuttelevuuden autonomisissa lämmityspiireissä.

Kaksipiirilaitteilla on monia etuja, mutta on myös haittoja:

• Ensimmäinen ja joskus ratkaiseva kattilan valinnassa — tämä on melko korkea hinta.
• Suuret mitat asennettuihin kattiloihin verrattuna.

Lattialla seisovilla kaksipiirisillä kattiloilla voi olla vaikuttavat mitat: 200x60x60

• Osa kaksipiirikattiloista on turvallisuussyistä asennettava erillisiin tiloihin. Tämä lisää kattilarakennuksen rakentamisen ja laitteiden asennuksen kustannuksia.

Kattilan tehokkuuden lisäämiseksi lämmityspiiriin on rakennettu kiertovesipumppu. Tämä on erityisen tärkeää jos lämmityspiiri on riittävän suuri ja haarautunut, yhtä hyvin kuin jos kytketty siihen vettä lattialämmitysjärjestelmä.

Katsaus lattiakaksoispiiriseen kaasukattilaan Aton

Esimerkkinä suosittelemme, että tutustut videoihin, jotka kertovat kahdesta mielenkiintoisesta, yksityisten asuntojen omistajien suosimasta ja melko edullisista lattiakattiloiden malleista:

Kattila KLZ Protherm

Valinta kattila kotia varten sinun on punnittava kaikki sen käytön, huollon ja asennuksen vivahteet, arvioitava mitat, tutustuttava teknisiin ominaisuuksiin. Vain tässä tapauksessa on mahdollista saavuttaa selkeys asioista mitä nimenomaan tarvitset mitä kiinnitä huomiota ostaessasi.
