Autonomiset lämmitysjärjestelmät ovat erittäin suosittuja esikaupunkirakentamisessa. Niiden luominen antaa kodin omistajalle mahdollisuuden tuntea olonsa riippumattomaksi apuohjelmista ja säästää merkittävästi lämmityslaskuissa. Lisäksi joissakin tapauksissa yhteys päälämmönsyöttöjärjestelmään on yksinkertaisesti mahdotonta. Yleisesti ottaen omakotitalon yksilöllinen lämmitysjärjestelmä nestemäisellä jäähdytysnesteellä koostuu laitteesta, joka lämmittää vettä (se voi toimia erityyppisillä polttoaineilla) ja kuuman jäähdytysnesteen kiertojärjestelmästä.
Vedenkiertojärjestelmän suunnittelulla ja rakentamisella on tärkeä rooli korkealaatuisen autonomisen lämmitysjärjestelmän luomisessa. Se koostuu useista komponenteista, ja niiden joukossa lämmityksen paisuntasäiliöllä on tärkeä rooli, ellei ratkaiseva! Järjestelmän täydellisen toiminnan kannalta säiliö on yksinkertaisesti välttämätön, se tekee järjestelmästä täydellisemmän ja ilman sitä toiminta on periaatteessa mahdotonta! Se on kuin auto, joka voi ajaa vain, jos kaikki sen komponentit ja kokoonpanot on asennettu ja toimivat oikein!

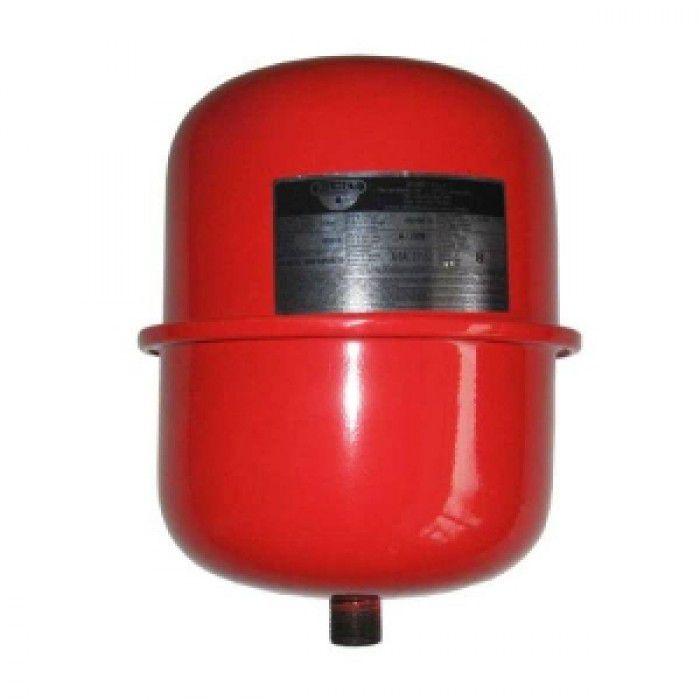

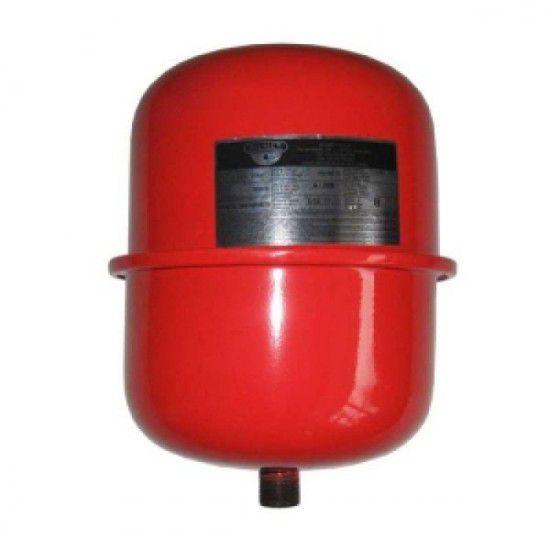

Paisuntasäiliön ulkonäkö lämmitykseen
Sisältö
Paisuntasäiliön päätoiminnot lämmitykseen tai miksi sitä ylipäätään tarvitaan?
Yksittäisten lämmitysjärjestelmien paisuntasäiliöllä on tärkeä rooli lämmönsiirtoveden ylimääräisen osan vastaanottamisessa. Lämmitettynä vesi voi muuttaa tilavuuttaan, ja lämmitysjärjestelmissä jäähdytysnesteen lämpötila ei ole vakioarvo. Täten täysin suljettua, hermeettistä kuuman veden kiertojärjestelmää luotaessa on olemassa merkittävä riski liitoselementtien repeämisestä paineen nousun seurauksena. Vesi on käytännössä kokoonpuristumaton aine, ja jopa luotettavin juotetusta muovista valmistettu liitos, kuten mikä tahansa metalli, ei kestä sen painetta.
Harkitse, kuinka paisuntasäiliö toimii yksittäisessä lämmitysjärjestelmässä, minkä tyyppiset paisuntasäiliöt ovat, kuinka tämä laite valitaan oikein ja mitkä hienovaraisuudet on otettava huomioon, kun se asennetaan omakotitaloon.
Paisuntasäiliön toimintaperiaatteet
Otetaan yksinkertainen fyysinen esimerkki. Oletetaan, että lämmitysjärjestelmämme nestemäisen lämmönkantajaveden lämpötila on noussut vain 10 astetta. Tämä voi johtua lämmityslaitteen intensiivisemmästä toiminnasta, joka johtuu alhaisemmasta ulkolämpötilasta. Tällaisen lämpötilan nousun jälkeen suljetussa järjestelmässä kiertävän veden tilavuus kasvaa 0,3 prosenttia.
Vaikuttaa siltä, että arvo ei ole kovin suuri. Vesi (tai jäähdytysnesteenä käytettävä pakkasneste) on kuitenkin kokoonpuristumaton, eli järjestelmään muodostuu vähitellen voimakas ylipaine. Jotta tällainen paine ei tuhoaisi lämmitysjärjestelmän liitososia, vedelle on annettava tilaa laajentua.Tämä tila on paisuntasäiliö. Kylmällä jäähdytysnesteellä se ei ole täysin täytetty, mutta lämmitettäessä veden taso siinä nousee, mikä pitää paineen vedenkiertojärjestelmässä normaalilla tasolla.
Paisuntasäiliön laite
Yksittäisessä lämmitysjärjestelmässä, jossa nestemäinen lämmönsiirtolaite on asennettu ja käyttövalmis, paisuntasäiliö näyttää suunnilleen kuvan mukaiselta (kuva 2). Joissakin kirjallisuudessa tätä laitetta kutsutaan "expansomatiksi" - englanninkielisestä termistä "expansion" - expansion).
Lämmitysjärjestelmien paisuntasäiliöitä on seuraavat päätyypit:
- Säiliö suljettu tyyppi.
- Säiliö avoin tyyppi.
Paisuntasäiliö avoin tyyppi
Vanhemmissa lämmitysjärjestelmissä käytettiin usein avointa paisuntasäiliötä. Tähän asti tällaiset laitteet on asennettu järjestelmiin, joissa ei ole kiertovesipumppuja, jotka varmistavat jäähdytysnesteen kierron.

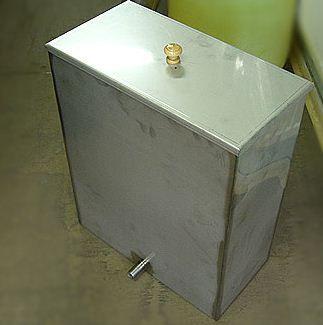

Paisuntasäiliö avoin tyyppi
Tällaisen järjestelmän säiliöllä on kuitenkin haittoja:
- Ensinnäkin tällaisessa järjestelmässä on tarpeen seurata jatkuvasti jäähdytysnesteen tasoa.
- Tällaisen järjestelmän vesi voi haihtua.
- Avointyyppiset säiliöt ruostuvat nopeasti joutuessaan kosketuksiin veden kanssa.
- Järjestelmän suunnittelu avoimella säiliöllä edellyttää sen asentamista yksinomaan yläkohtaan, mikä ei aina ole mahdollista ja on yksinkertaisesti työlästä.
Paisuntasäiliö suljettu tyyppi
Järjestelmissä, joissa jäähdytysneste kiertää piirien läpi toimintapumppujen kautta, asennetaan vain suljettuja paisuntasäiliöitä.

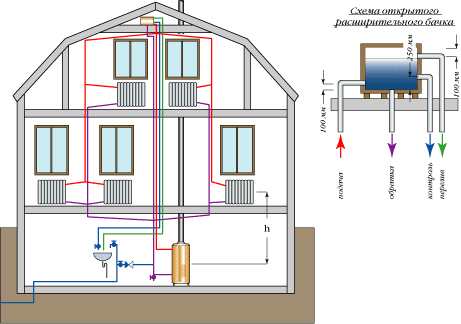

säiliön toimintakaavio
Tämä on monimutkaisempi laite, jossa on erityinen kalvo, joka sijaitsee hermeettisesti suljetussa säiliössä jäähdytysnestettä varten.
Tällaisten säiliöiden kalvot on jaettu kalvoon ja ilmapalloon. Joka tapauksessa kalvo jakaa säiliön kahteen osaan. Ensimmäinen sisältää paineen alaisena pumpattua inerttiä kaasua (korroosion estämiseksi) tai tavallista ilmaa, ja toinen, kun lämmitysjärjestelmän paine nousee, ylimääräinen jäähdytysneste tulee sisään.
Heti kun jäähdytysnesteen lämpötila tällaisessa järjestelmässä nousee, sen ylimääräinen osa ryntää paisuntasäiliöön. Kalvo muuttaa kokoonpanoaan (kuten ilmapallo) ja ilman tai kaasun tilavuus paisuntasäiliön toisessa osassa pienenee. Kuten tiedätte, kaasut puristuvat melko helposti, mutta niillä on myös taipumus laajentua.

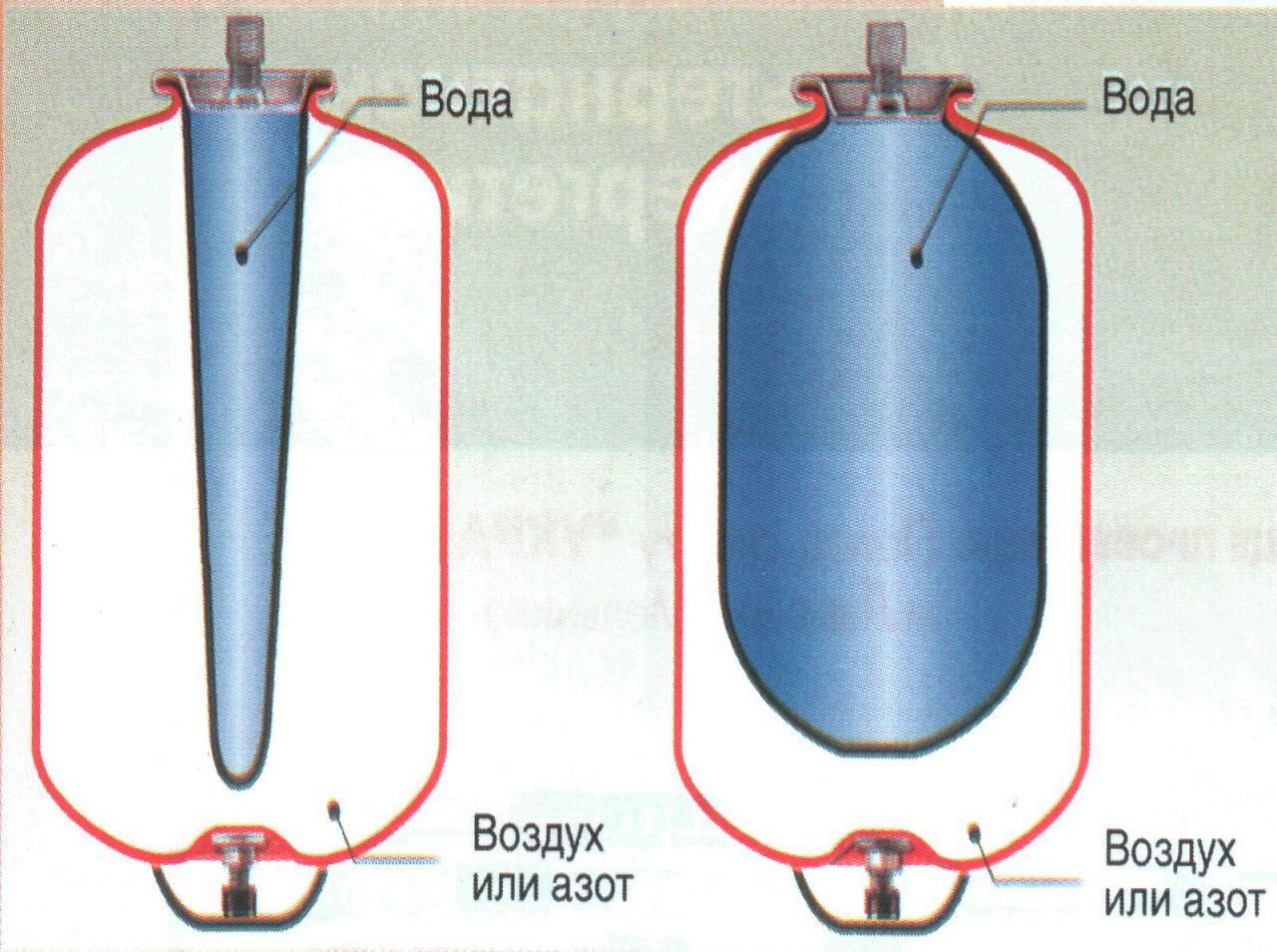

suljettu säiliö
Kun jäähdytysneste jäähtyy, laajenevat kaasut työntävät kalvoa ja työntävät ylimääräisen jäähdytysnesteen takaisin lämmitysjärjestelmään.
Suljettujen paisuntasäiliöiden tyypit
Samalla peruslaitteella suljetun tyyppiset paisuntasäiliöt voidaan jakaa useisiin muihin tyyppeihin:
- Säiliö, jossa on vaihdettava kalvo, jota kutsutaan myös laipalliseksi.
- Säiliö ei vaihdettavalla kalvolla.
Toisen tyyppisten säiliöiden hinta on alhaisempi ja ne ovat suositumpia kuluttajien keskuudessa. Vaihdettavat kalvosäiliöt kestävät kuitenkin suuria painehäviöitä järjestelmässä, mikä lisää merkittävästi niiden tehokkuutta. Lisäksi ne ovat paremmin huollettavissa ja kalvo voidaan vaihtaa, jos se vaurioituu.
Laipallinen paisuntasäiliö voidaan valmistaa kahdessa versiossa: pysty- ja vaakasuuntainen. Tämän tyyppisten paisuntasäiliöiden erottuva piirre on kontaktin puuttuminen jäähdytysnesteen ja säiliön pinnan välillä. Laajenee nestettä sijaitsee eräänlaisen kalvokotelon sisällä, joten säiliön pinnalla ei ole syitä korroosiolle.Tällaisen kalvon vaihtaminen on melko helppoa: laippa yksinkertaisesti ruuvataan irti ja korjaustyöt suoritetaan.
Kalvopaisuntasäiliöissä suurin riski kalvoelementin vaurioitumiselle on järjestelmän käynnistyksen yhteydessä, jolloin paine kohoaa äkillisesti.
Kun järjestelmässä on suuria määriä jäähdytysnestettä, normaali painetaso tuotetaan painemittarin avulla. Tällainen laite on kytketty varoventtiiliin, jonka kynnysarvo omakotitalossa on asetettu 3-4 baariin.
Kuinka valita ja asentaa paisuntasäiliö
Ensinnäkin valitun paisuntasäiliön geometristen mittojensa on vastattava järjestelmän jäähdytysnesteen määrää. Kiinnitä tähän erityistä huomiota valitessasi. Liian pienen säiliön ostaminen voi vähentää sen tehokkuutta nollaan.
Kiinnitä erityistä huomiota kalvolaitteen ominaisuuksiin. Sen on säilytettävä toimintaominaisuudet koko lämmitysjärjestelmään suunnitellulla lämpötila-alueella. Lisäksi kalvon tulee kestää mahdolliset painepiikit, joita varten sillä on oltava tietty joustovara.
Omakotitalon lämmitysjärjestelmään on asennettava paisuntasäiliö valmistetun projektin mukaan, jos et itse pysty valmistelemaan tällaista projektia, muista hakea apua ammattilaisilta!
Muista, että avoimet säiliöt jäähdytysnesteen laajentamiseksi voidaan asentaa vain lämmitysjärjestelmän yläosaan. Yleensä niissä on kierreliitäntä laitteen pohjassa.
Samanaikaisesti suljettu tyyppinen paisuntasäiliö voidaan asentaa mihin tahansa lämmitysjärjestelmään. On toivottavaa, että sen asennuspaikka on suoraan kiertovesipumpun jälkeen jäähdytysnesteen suuntaan.

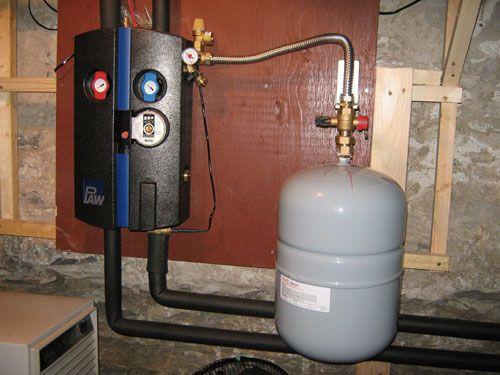

säiliön asennus
Huomaa, että minkä tahansa tyyppinen paisuntasäiliö, kun se on täytetty vedellä, lisää merkittävästi sen massaa, mikä asettaa lisävaatimuksia sen kiinnitysjärjestelmän lujuudelle. Tarjoa vapaa pääsy lämmityssäiliöön, erityisesti laitteisiin, joissa on vaihdettava kalvo.
Paisuntasäiliötä asennettaessa on pakollista asentaa lämmitysjärjestelmään painemittari ja varoventtiili, jotka toimivat "viimeisenä puolustuslinjana" jäähdytysnesteen suunnittelemattoman liiallisen laajenemisen yhteydessä.
Jos valitset ja asennat kaiken huolellisesti, voit olla varma lämmityspiirien pitkästä ja keskeytymättömästä toiminnasta.
