Lattiavesilämmitys konvektorit

Lattialämmityslattiakonvektorit ovat lattialämmityslaitteita, jotka voidaan liittää paikalliseen tai keskuslämmitysjärjestelmään. Ne näyttävät laatikolta, jonka sisään on asetettu kieruka ja suljetaan grillillä ja asennetaan parvekkeen ovien tai ranskalaisten ikkunoiden eteen, joiden alle ei voi asentaa tavanomaisia ​​pattereita. Konvektorien toimintaperiaate on melko yksinkertainen: kanavan sisällä lämmitetty ilma nousee arinan kautta huoneeseen ja sen tilalle tulee raskaampaa kylmää ilmaa, eli niiden toiminta perustuu konvektioperiaatteeseen.

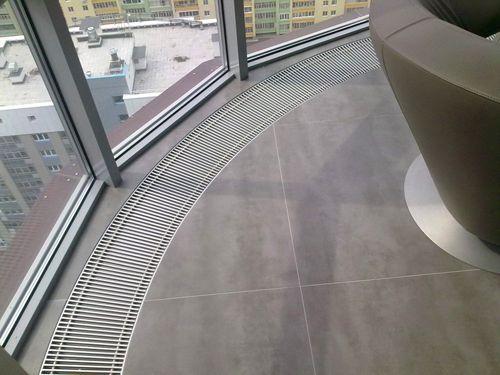

Lattiavesilämmityskonvektorin ulkonäkö

Lattiakonvektori tai sen analogi - lämmin lattia, mikä on parempi?

Jos harkitsemme huoneen lämmityksen ominaisuuksia konvektorilla ja lämpimällä lattialla, voimme huomata:

• Vesilämmitteiset lattiat voivat toimia tietyllä lämpötila- ja painealueella, jota on vaikea toteuttaa keskuslämmitysasunnoissa. Korkeissa rakennuksissa, joissa on pakkolämmitysjärjestelmä, paine saavuttaa 15 baaria, mikä ei ole hyväksyttävää lämpimille lattioille - putkissa voi esiintyä halkeamia, vuotoja ja lattian tuhoutumista.Konvektorit, joissa kela on valmistettu kupariputkesta, kestävät tällaista painetta pitkään ja ilman vaurioita.
• Lämpimän lattian asentamiseksi sinun on noudatettava piirin vähimmäis- ja enimmäispituutta, niitä ei voi asentaa pienelle alueelle tai erilliseen rakoon, esimerkiksi ikkunan tai parvekkeen oven eteen. Konvektorit voidaan asentaa minne tahansa.
• Jotkut koristelattiatyypit ovat erittäin herkkiä yleisille lämpötilan muutoksille, esimerkiksi luonnonpuuparketti alkaa kuivua parin vuoden kuluttua lattialämmitystä asennettaessa, varsinkin kun se liitetään keskuslämmitykseen, jonka jäähdytysnesteen lämpötila on yli 40 astetta. Konvektorit asennetaan paikkoihin, joissa tarvitaan intensiivistä lämmitystä, kun taas muun huoneen lattia ei lämpene.
• Jos konvektori epäonnistuu, se voidaan helposti korjata tai vaihtaa lattioita avaamatta. Lämpimällä lattialla tällainen toiminta on mahdotonta, sinun on purettava se koko huoneen alueelta.

Kaikkien kuvattujen ominaisuuksien ansiosta lattialämmityksen lattiakonvektorit ovat saavuttamassa suosiota kaupunkilaisten ja yksityistalojen omistajien keskuudessa. Ne voidaan asentaa itsenäisiksi lämmityslaitteiksi tai yhdessä perinteisten pattereiden kanssa.

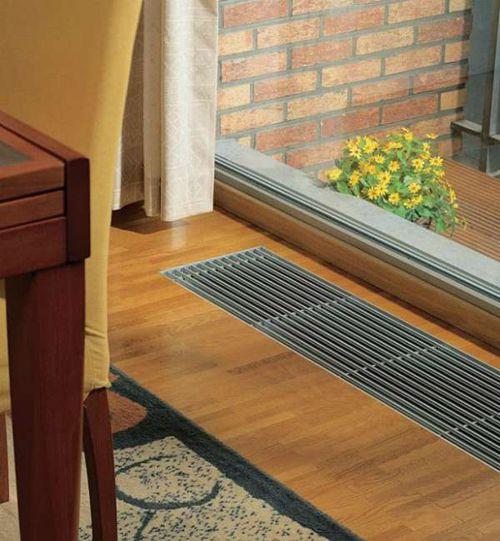

Lattiakonvektori ranskalaisen ikkunan edessä

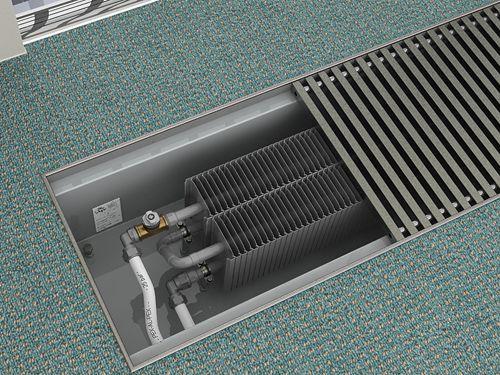

Tuulettimella varustetun lattiakonvektorin laite ja ulkonäkö

Konvektorit ovat korroosionesto-ominaisuuksilla tai pinnoitteella varustetun metallista valmistetun tarjottimen tai laatikon muodossa oleva kotelo, jonka sisään on asennettu lämmönvaihdin - kuparikäämi, jossa on alumiinirivat, jotka lisäävät lämmönsiirtoaluetta. Patterissa on liitin lämmitysjärjestelmään liittämistä varten.Laatikon yläosa on suljettu ritilällä, joka voidaan valmistaa eri materiaaleista ja eri tyyleistä yhdistettynä perinteiseen koristelattiaan. Laatikko lepää säätöpulteilla, jotka on suunniteltu tasoittamaan konvektori.

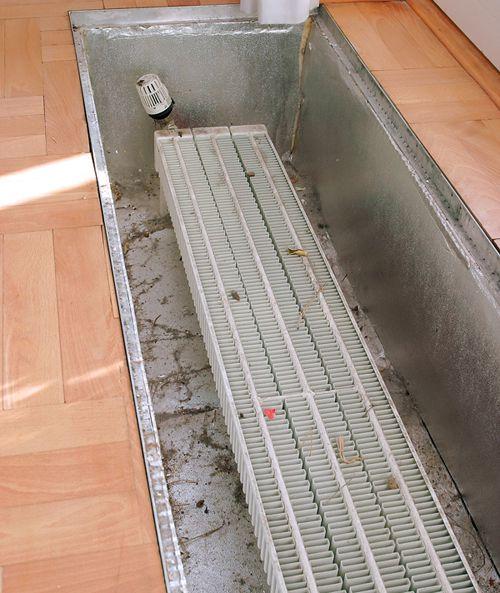

Konvektori laite

Toimintaperiaate

Konvektorin toimintaperiaate on erittäin yksinkertainen: kylmä ilma lattiapinnalta tulee kanavaan, jossa se lämpenee alumiinikelalevyjen lämmönsiirron vuoksi. Kevyempi lämmitetty ilma nousee arinan läpi ja sen tilalle tulee uusi osa kylmää ilmaa. Tämä prosessi tapahtuu jatkuvasti, minkä seurauksena konvektorin ympärillä olevalla ilmalla on sama mukava lämpötila. Jotkut tehokkaat mallit on varustettu tuulettimella, joka lisää väkisin lämmönvaihtonopeutta.

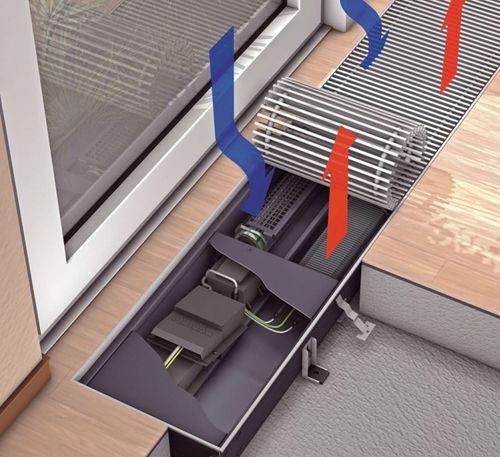

Lattiakonvektorin toimintaperiaate

Vesilattiakonvektorin tehon valinta

Kaikki lämmityslaitteet valitaan niiden lämpötehon mukaan, eli kyvyn ylläpitää tietty lämpötila huoneessa. Konvektorit eivät ole poikkeus; ennen niiden asentamista on tarpeen laskea niiden teho. Laskelma ei eroa paljon tavanomaisten patterien laskennasta. Suorita se näin:

• Määritä huoneen koko ja sen pinta-ala - sivujen tulo metreinä ilmaistuna. Esimerkiksi suorakaiteen muotoisen huoneen, jonka mitat ovat 4x6 metriä, pinta-ala on 24 neliömetriä.
• Kerro saatu pinta-ala 100:lla ja saa sen lämmittämiseen tarvittava lämpöteho watteina (W). Yllä olevassa esimerkissä tämä arvo on 2400 wattia.
• Konvektorien lukumäärä määräytyy niiden asennuspaikkojen mukaan.Voit asentaa ne vain parvekkeen ovien eteen ja täydentää niitä pattereilla tai voit suorittaa huoneen kaiken lämmityksen konvektoreilla. Kyseiseen huoneeseen riittää esimerkiksi neljä MINIB COIL-P80-2500 -merkkistä lattiakonvektoria, joiden teho on 650 W.

On parempi valita konvektorit, joilla on pieni tehomarginaali, koska passin ominaisuudet on suunniteltu lämmitysjärjestelmän ihanteellisiin parametreihin, mikä ei aina ole todellisuudessa.

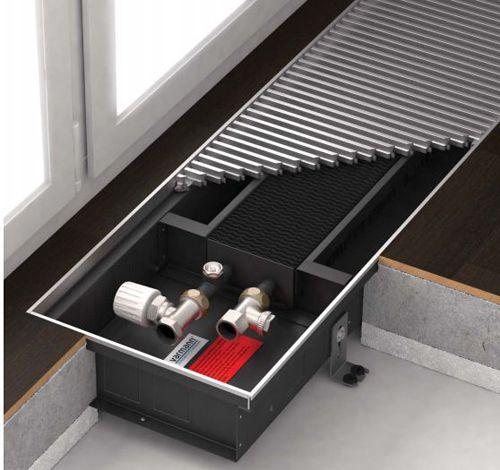

Konvektorin teho on tärkeä indikaattori

Vesikonvektorin asennus

• Useimpien konvektorimallien paksuus on enintään 10 cm, joten ne voidaan helposti integroida valmiiseen lattiatasoitukseen. Asennus tehdään näin:
• Lattiakonvektori asetetaan aluslattialle vesieristyksen päälle sille tarkoitettuun paikkaan ja kiinnitetään sarjaan kuuluvien kulmien ja ruuvien avulla. Kulmat kiinnitetään vetolattiaan tapilla ja ruuveilla.
• Kohdista sen asento säätöpulttien avulla. Tätä varten pultit ruuvataan laatikon pohjan kulmissa oleviin reikiin ja nostetaan tason avulla jokainen kulma haluttuun korkeuteen. Kulma, joka kiinnittää konvektorin lattiaan, mahdollistaa tämän pitkittäisreiän ansiosta.
• Liitä konvektori lämmitysjärjestelmään valitun kaavion mukaisesti. Liitäntöihin käytetään liittimiä. Vastaa käytettyjen putkien tyyppiä. Kupariputkia pidetään luotettavampina. Asenna paineensäätöservo suoraan putkeen kiinnitettyyn tee-alustaan. Konvektorista lähtevät ja sen lämmitysjärjestelmään liittävät putket sijoitetaan tasoitteen tason alapuolelle ja ne on lämpöeristetty lämpöhäviön vähentämiseksi ja lattiatason ylikuumenemisen välttämiseksi.
• Eristys asetetaan, yleensä käytetään polystyreenivaahtoa.Vahvistus suoritetaan, minkä jälkeen tasoite kaadetaan, tasoitetaan ja kuivataan. Konvektorilaatikko on ensin peitettävä tiheällä materiaalilla, joka estää liuoksen pääsyn sisälle.
• Levitä tai aseta lattiapinnoite. Asenna suojaritilä konvektoriin.

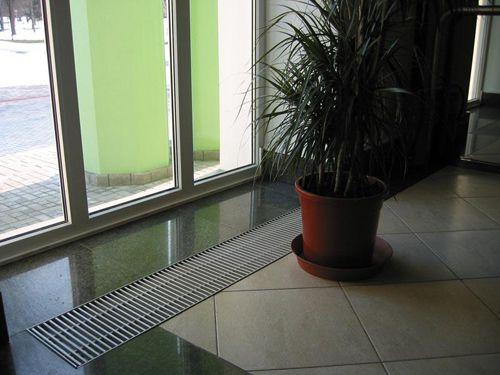

Konvektori asennettuna lattiatasoon

Eri kokojen ansiosta konvektorit voidaan asentaa mihin tahansa huoneeseen, mukaan lukien lasitetut loggiat ja terassit. Kytkemällä useita konvektoreita sarjaan, on mahdollista luoda lämmityspiiri lasiseiniä pitkin.

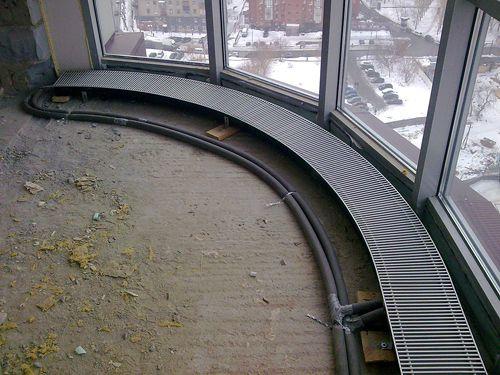

Konvektori lasitetulla loggialla: asennus ja liitäntä

Konvektori lasitetulla loggialla: lattian viimeistely

Näet selvästi konvektorin asennusprosessin videosta.

Video - Varmann-lattiakonvektorin asennus

Kuinka huoltaa lattiakonvektoria?

Kuten kaikki muutkin lämmityslaitteet, lattialämmityskonvektorit tarvitsevat säännöllistä puhdistusta. Se suoritetaan pölynimurilla suojaritilän poistamisen jälkeen. Puhdista lämmönvaihtimen ripapinta tarvittaessa harjalla, poista lika ja pöly. Itse ritilä voidaan pestä vedellä.

Hydraulisten testien aikana, kun lämmitysjärjestelmän paine ylittää nimellispaineen, on varmistettava, että konvektorit eivät vuoda. Voit tehdä tämän avaamalla ritilä ja tarkistamalla laatikon. Jos se on kuiva, se tarkoittaa, että konvektori läpäisi testin kunnialla.

Asennus- ja huoltosäännösten mukaisesti lattialämmitysvesikonvektorit tuovat lämpöä kotiisi rikkomatta yleistä suunnitteluideaa. Etuoven eteen asennettu konvektori pystyy pidättämään jopa 90 % kylmästä ilmasta sitä avattaessa ja luomaan lämpöverhon.Samaan aikaan ne ovat hiljaisia, näyttävät tyylikkäiltä ja useiden värien ansiosta ne sopivat täydellisesti mihin tahansa sisustukseen antaen viihtyisyyttä ja mukavuutta.

Tuulettimella vai ilman?

Lattiavesikonvektorien tuulettimet lisäävät merkittävästi koko järjestelmän tehoa, koska ne pakottavat ilmaa patterien läpi. Tuulettimien avulla voit täysin tarkasti ohjata kulkevan ilman määrää ja vastaavasti huoneen ilman lämpötilaa. Tietenkin tällainen järjestelmäpäivitys nostaa taskustasi hieman enemmän rahaa, mutta jos olet valmis käyttämään rahaa lisää mukavuutta, asenna se vapaasti, et menetä!
