Kuten tunnettu sanonta kuuluu: "Valmista kärryt talvella ja reki ja patterit kesällä." Ennemmin tai myöhemmin kaikki kohtaavat paristojen vaihdon tarpeen, ja tämä tulisi tietysti tehdä lämmityskauden ulkopuolella.
lämmityspatterin asennus
Ennen kuin siirrymme yksityiskohtaisiin vaiheittaisiin ohjeisiin lämmityspatterien asentamiseksi omin käsin, katsotaanpa päätyyppien teknisiä ominaisuuksia. Loppujen lopuksi asennusprosessi riippuu suurelta osin suunnittelun ominaisuuksista. Siksi on tarpeen valita oikea patteri huoneen pinta-alan, lämmitysjärjestelmän toimintaominaisuuksien, SNiP:iden, asennusta koskevien normien ja määräysten jne. perusteella.
Sisältö
Patterityypit:
- Valurauta.
- Teräs.
- Alumiini.
- Bimetallinen.

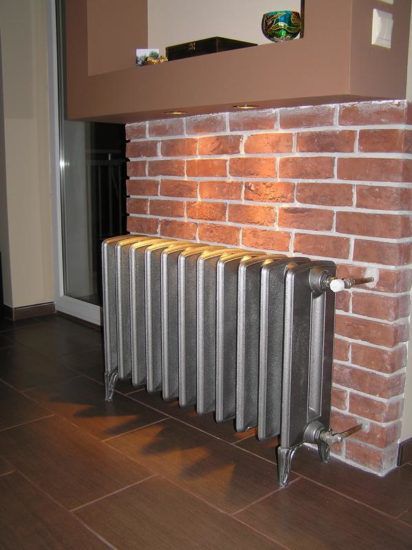

Valurautaiset patterit

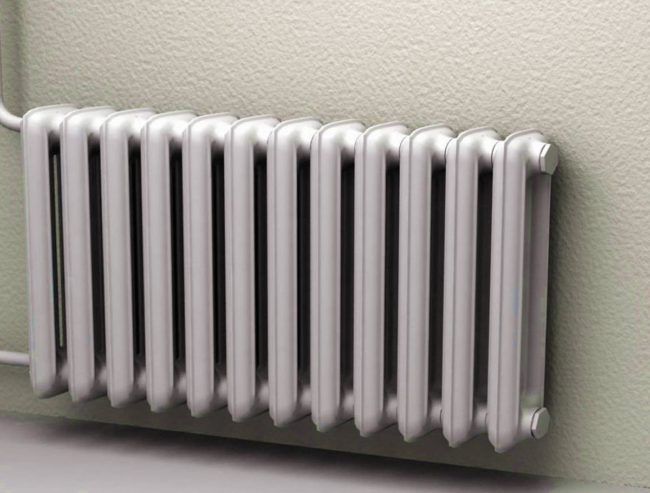

Asuntoon asennettu lämmityspatteri
Valurautapatterit ovat ehkä markkinoiden todellisia "pitkäikäisiä". Muutama vuosikymmen sitten tällaisia akkuja oli melkein jokaisessa talossa ja asunnossa.Mutta jopa tänään, huolimatta tekniikan kehityksestä ja uudempien nykyaikaisten patterien ilmestymisestä, valurautatuotteet ovat erittäin suosittuja maanmiestemme keskuudessa. Miksi ne ovat niin hyviä?
On heti huomattava, että nykyään näitä lämmitysjärjestelmiä on merkittävästi muutettu ja teknisesti parannettu. Siksi, puhuessamme eduista ja haitoista, keskitymme niihin lämpöpattereihin, jotka ovat tällä hetkellä markkinoilla. Yksi tällaisten akkujen tärkeimmistä eduista on niiden pitkä käyttöikä. Valmistajat myöntävät vähintään 50 vuoden takuun, mutta asianmukaisella hoidolla tämä aika voidaan kaksin- tai jopa kolminkertaistaa. Tietenkin tänä aikana lämmityspatterin esteettinen ulkonäkö voi vanhentua moraalisesti, mutta puhtaasti tekninen toimintamahdollisuus on olemassa niin pitkään!
Valuraudan massiivisuuden ja suuren lämpökapasiteetin ansiosta nämä patterit pystyvät ylläpitämään korkeaa lämpötilaa pitkään jäähdytysnesteen sammuttamisen jälkeen. Ne kestävät varsin painehäviöitä ja aggressiivisia ympäristöjä. Mutta sen massiivisuuden ja raskaan painon vuoksi valurautaakkujen asennus on melko pitkä ja työläs prosessi. Lisäksi ne eivät erotu liian kauniista ulkonäöstään, ellei tietysti valurautarakenne ole sisustustyylikonseptin "kohokohta".
Teräsjäähdyttimet

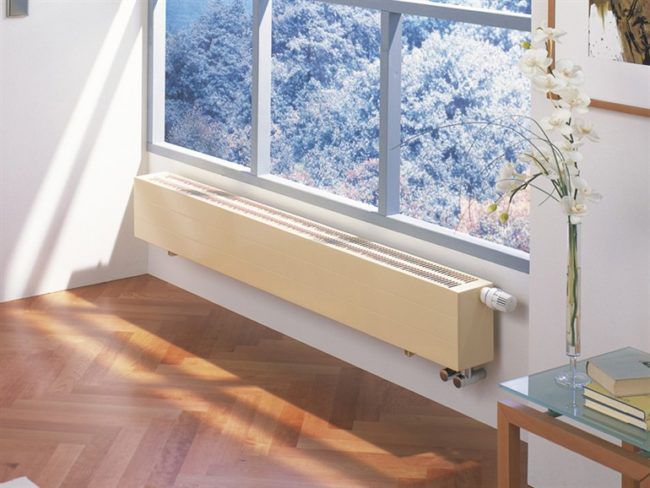

Teräsjäähdytin huoneistossa - kuva
Nämä tuotteet kuuluvat uuden sukupolven akkuihin ja niitä on kahta tyyppiä: paneeliputkimaisia.
Teräspattereille on ominaista korkea lämmönsiirto, lisääntynyt energiansäästö, korkea hyötysuhde. Rakenne koostuu kahdesta hitsaamalla yhdistetystä teräslevystä.Nämä tuotteet valmistetaan kahdella liitännällä: sivu ja pohja. Valinta riippuu lämmityspiirin alkuperäisestä sijainnista. Niiden suuri suosio markkinoilla määrittää niiden keveyden, asennuksen helppouden ja houkuttelevan ulkonäön. Kun ostat, muista tutkia pinnoite huolellisesti, koska tämä vaikuttaa myöhempään toimintaan.
Putkipatterit ovat rakenne, joka koostuu useista osista, jotka on kiinnitetty toisiinsa hitsaamalla. Huoneen pinta-alasta ja lämmitystehosta riippuen on tarpeen laskea valmiin moduulin teho ja valita optimaalinen koko. Putkimaisille teräsakuille on ominaista erinomainen lämmönpoisto, korkea suorituskyky ja alhainen hinta.
Yksi näiden patterien eduista on myös niiden suurin haittapuoli, jos sammutat lämmitysjärjestelmän - teräspatterit menettävät lämpönsä hyvin nopeasti ja päinvastoin "auttaa" ympäristön lämpötilaa jäähdyttämään järjestelmän nesteen lämpötilaa. Jos valurautapatterit ovat lämpimiä vielä muutaman tunnin, niiden teräksiset vastineet jäähtyvät 15-20 minuutissa.
Alumiiniset patterit
Alumiiniakku 10 osalle
Valmistettu alumiiniseoksesta ja pulverimaalattu. Suuren lämmönpoistokapasiteetin ansiosta tällaiset akut lämmittävät huoneen nopeasti ja tehokkaasti. Sileä, esteettisesti miellyttävä ja kevyt. Ne ovat erittäin suosittuja markkinoilla nykyään, mutta niillä on myös useita haittoja.
Yksittäisten osien kytkentä suoritetaan kytkentäkierteisellä menetelmällä, jonka avulla voit asentaa akun nopeasti.Alumiiniakkujen korkea tiiviys saavutetaan valumenetelmällä. Jokainen osa valetaan erilliseen muottiin, jonka jälkeen se yhdistetään yhdeksi yhteiseksi rakenteeksi.
Metallin kemiallisista ominaisuuksista johtuen alumiinipatterit eivät kestä keskuslämmitysjärjestelmissä usein syntyvää korkeaa painetta. Siksi on parempi olla käyttämättä näitä ohuita akkuja asennuksessa huoneistoon, jossa on keskuslämmitysjärjestelmä. Ne sopivat paremmin omakotitaloon, jossa järjestelmässä on itsesäätyvä vedenpaine.
Bimetallipatterit

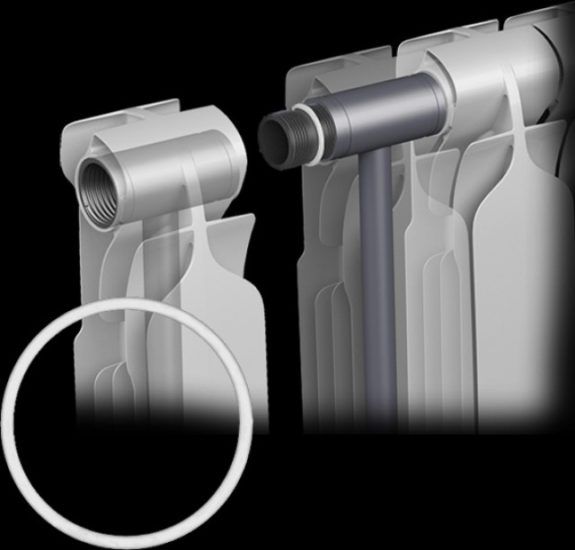

Bimetallinen jäähdytinlaite
Nämä tuotteet ovat nykyään yksi markkinoiden johtavista asemista. Ne on valmistettu korkealaatuisista metalliseoksista, ja niissä on kaksoisrakenne. Paneelin ulkokerros on valmistettu alumiinista, joka tarjoaa keveyden, upean ulkonäön ja hyvän lämmönpoiston. Ja rakenteen ydin on valmistettu metalliseoksesta, joka kestää korroosiota ja korkeita painehäviöitä.
Näin ollen bimetalliparistoissa yhdistyvät teräs- ja alumiinipatterien parhaat tekniset ratkaisut. Näiden tuotteiden ainoa haittapuoli on niiden korkea hinta, joka on kuitenkin perusteltua käytön keston ja erinomaisen energiansäästötekijän vuoksi.
Korkeat tekniset ominaisuudet ja houkutteleva ulkonäkö mahdollistavat niiden käytön helposti ohjattavana ja tehokkaana asunnon lämmitysjärjestelmänä.
Toinen kiistaton etu on kyky määrittää itsenäisesti osien lukumäärä.Tarpeesi, huoneen pinta-alan ja tarvittavan lämmitettävän ilman määrän perusteella voit itse koota vähintään kolmesta, vähintään kolmestakymmenestä kolmesta osasta koostuvan patterin, jota ei tietenkään ole saatavilla, kun valitsemalla valurauta- tai alumiinivastineet.
Tarvittavan osien määrän laskeminen

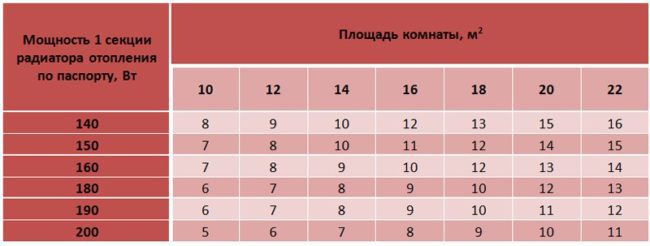

Taulukko akkuosien lukumäärän laskemiseksi.
Kun olet päättänyt jäähdyttimen valinnasta, sinun on laskettava sen koko oikein. Loppujen lopuksi tehokkainkaan patteri ei tuota lämpöä huoneeseen, jos sen koko ei pysty lämmittämään huonetta.
Lämpöpatterin koon ja osien lukumäärän laskennan perusarvo on huoneen pinta-ala. Tarjoamme yksinkertaistetun (kotitalous) vaihtoehdon patteriosien lukumäärän laskemiseen.
Vakiona tarvittavan lämmön tuottamiseen huoneessa riittää 100 W 1 neliömetriä kohden. Yksinkertaisella matemaattisella tavalla laskemme:
Q=S*100, missä:
Q on patterin vaadittava lämmönsiirto.
S on huoneen pinta-ala.
Tämä kaava kertoo, kuinka paljon lämpöpatteritehoa tulee ottaa huoneen lämmittämiseen, jos patteri on yksiosainen, ei irrotettava rakenne. Jos sen järjestelmä sisältää lisäosien rakentamisen, lisäämme vielä yhden parametrin näihin laskelmiin:
N = Q/Qus
N on tarvittava määrä jäähdyttimen osia.
Qus - yhden osan ominaislämpöteho.
Oikein laskelmien tekemiseksi ei vaadita korkeampaa teknistä koulutusta. Riittää, kun otat mittanauhan ja mittaat huoneen alueen.
Huomaa, että tämä kaava sopii vakiohuoneistoon, jonka kattokorkeus on 2,7 metriä, jos kattokorkeutesi on paljon korkeampi, suosittelemme kaksinkertaistamaan tarvittavan osien määrän!
Mihin sijoitamme?
Tyypillisesti patterit sijoitetaan sinne, missä asunnon lämpöhäviö on suurin. Tyypillisesti tämä alue ikkunan alla tai talon kulmaseinän puolelta. Vaikka asunto sijaitsee hyvin eristetyssä talossa ja siinä on kaksinkertaiset ikkunat, ikkuna on paikka, jossa ilman lämpötila on alhaisin kylmänä vuodenaikana.

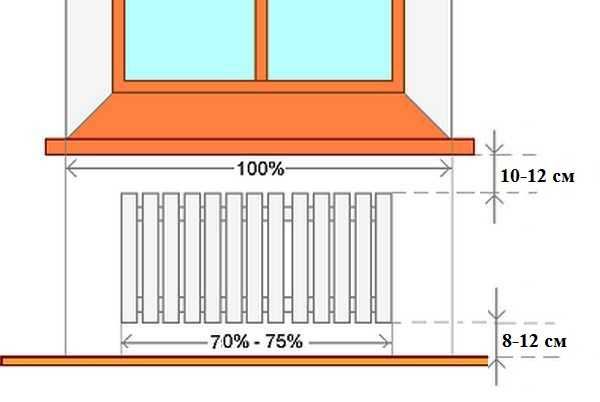

Parhaan paikan valinta jäähdyttimelle
Jos et laita patteria ikkunan alle, ulkopuolelta tunkeutuva kylmä ilma vajoaa vähitellen alas ja leviää lattialle. Tiedämme fysiikan tunneista, että lämmin ilma liikkuu ylöspäin. Joten siirtymällä pois akusta ja nousemalla kattoon, se luo eräänlaisen esteen kadulta tulevalle kylmälle virralle. SNiP:n suositusten mukaan akun koon tulisi olla vähintään 70% ikkunasta, muuten lämmin ilma ei luo tarvittavaa estettä.
Liian lyhyillä paristoilla voi syntyä tilanne, jossa kylmiä vyöhykkeitä muodostuu sivuille. Tämän seurauksena huonelämpötila on alhainen jopa tehokkaalla patterilla. Kuten näet, ei aina vain akkuteho tarjoa mukavaa mikroilmastoa asunnossa.
Asennusominaisuudet: määrittelemme johdotusjärjestelmän
Ensin sinun on päätettävä asunnon lämmitysjärjestelmän jakelujärjestelmästä: yksiputki tai kaksiputki.

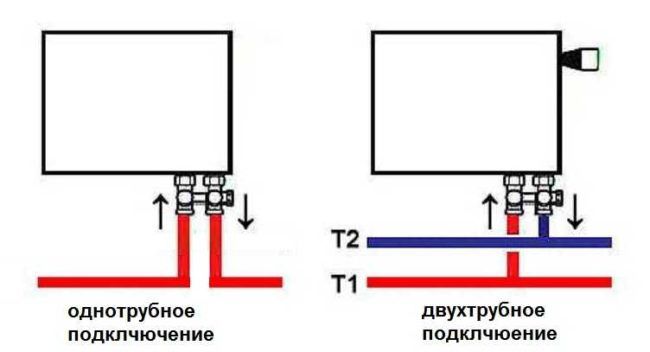

Lämmitysjärjestelmän johdotus
Yhden putken sarjapiiri. Tämä on yksinkertaisin vaihtoehto, jonka avulla voit käsitellä nopeasti jäähdyttimen kytkentäkaaviota. Jäähdytysneste tulee peräkkäin putken läpi, kulkee jäähdyttimen rakenteen läpi ja palaa sitten takaisin putkeen.
Kaksiputkiversiota kutsutaan myös "paluuksi".Tämä on rinnakkaiskytkentä, kun jäähdytysneste kulkee yhden putken läpi ja palaa jo jäähtyneenä takaisin. Vaikka tämä vaihtoehto aiheuttaa vaikeuksia aloittelijoille, sillä on paljon etuja:
- huone lämpenee tasaisesti;
- jokaiselle yksittäiselle patterille on mahdollista asettaa haluttu lämpötila termostaatilla.
Oikean liitäntätyypin valinta
Liitäntätyyppi ei ole vähemmän tärkeä: sivuttais, alempi tai vinottain.

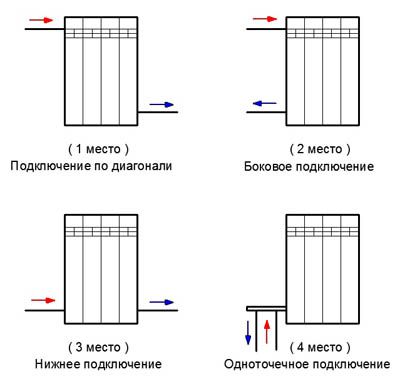

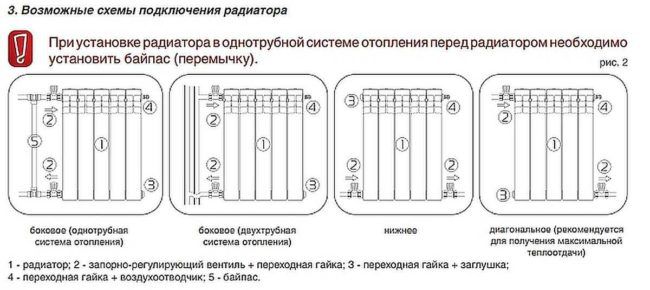

Akun kytkentäkaaviot
Tyypillisesti yhteystyyppi valitaan huoneiston pohjaratkaisun ja ominaisuuksien mukaan.
 Akun sivuliitäntä | Yksi yleisimmistä vaihtoehdoista on sivuliitäntä, jolla on hyvä lämmönpoisto, mutta jos asuntoon asennetaan pitkä patteri, se ei välttämättä lämpene kokonaan reunassa. |
 Akun pohjaliitäntä | On suositeltavaa valita pohjaliitäntä, jos putket kulkevat lattian alla tai ovat piilossa jalkalistan alla. Putket on suunnattu alaspäin, mikä ei riko akun esteettistä ulkonäköä. Tämän tyyppisellä liitännällä lämpöhäviö voi kuitenkin olla 15%. |
 Diagonaaliliitäntä on tehokkain | Diagonaaliliitäntää tulee käyttää, jos jäähdyttimen pituus on vähintään 12 osaa. Tässä putki liitetään akun toiseen päähän, jäähdytysneste kulkee koko rakenteen läpi ja palaa toisen putken kautta. Lämpöhäviö diagonaaliliitännällä ei yleensä ylitä 5 %. |
Kun valinta on tehty ja olet päättänyt jäähdyttimen tyypistä ja sen liitäntätyypistä, voit jatkaa asennusta.
Nykyään keskuslämmitysjärjestelmällä varustettujen huoneistojen lämmityslaitteiden joukossa suosituimmat ovat valurauta- ja bimetalliakut.
Suosittelemme, että luet yksityiskohtaisesti kunkin vaihtoehdon ohjeet, joissa on useita teknisiä ominaisuuksia.
Ennen kuin aloitat asennuksen keskuslämmitysjärjestelmällä varustettuihin huoneistoihin, on hankittava lupa toimivaltaiselta viranomaiselta asennustöiden suorittamiseen. Sinun on tyhjennettävä vesi akuista, mikä tarkoittaa, että sinun on ensin sammutettava koko nousuputki. Tämä on pakollinen ehto, jonka noudattamatta jättämisestä uhkaa vakava hallinnollinen sakko. Kun olet täyttänyt kaikki asiakirjat, lukkoseppä tulee luoksesi sovittuna aikana tyhjentämään veden haluttuun kerrokseen. Akkujen purkaminen ja asennus on tietysti suoritettava lämmityskauden ulkopuolella.
Asunnon lämmitysjärjestelmän tiiviyden vaurioituminen lämmityskaudella voi johtaa onnettomuuteen, josta veloitetaan vaikuttava sakko. Lisäksi jätät koko talon ilman lämmitystä pitkäksi aikaa!
Bimetallipatterien asennus: SNiP asunnolle
Nykyään markkinoilla on laaja valikoima bimetallipattereita, jotka eroavat paitsi muodon, koon, myös liitäntätyypin mukaan: sivulta ja pohjalta. Suosittelemme, että tutustut vakiosivuliitännällä varustetun bimetallipatterin yksityiskohtaisiin asennusohjeisiin.
Menettely asunnon lämmitysjärjestelmän mittaamiseksi omin käsin (kun asennat akkuja uuteen rakennukseen, voit ohittaa purkamisvaiheen):
- Vanhojen akkujen purkaminen.
- Kannakkeen kiinnitys.
- Patterien kokoonpano ja asennus.
- Liitäntä lämmitysjärjestelmään.
- Tarkista vahvuus ja vuoto.
Tarvitsemme seuraavat työkalut ja materiaalit bimetalliparistojen asentamiseen.
materiaaleja:
- Akkusarja.
- Jarrunpuhdistin ja harja (jäähdyttimen kierteiden puhdistamiseen).
- Kannakkeet, jotka valitaan seinän materiaalin mukaan. Niiden lukumäärä lasketaan itse jäähdyttimen koosta riippuen. Tavalliseen jäähdyttimeen, joka koostuu 6-8 osasta, sinun on otettava 3-4 kiinnikettä.
- Sgonit tai sovittimet. Näiden elementtien avulla voit liittää patterin lämmityspiirin putkeen ilman hitsausta.
- Lisävarusteet (venttiilit, adapterit, kytkimet).
- Mayevskyn nosturi - tämän osan avulla voidaan tarvittaessa poistaa kertynyt ilma putkista (ns. "Ilmaus").
- Lämpötilansäädin. Voit ohjata kuuman veden syöttöä jäähdyttimeen, jonka avulla voit asettaa itsenäisesti talon mikroilmaston. Voit tietysti pärjätä tavallisella puolikierroksella, mutta silloin sinun on säädettävä manuaalisesti hanan avautumisaste kerran päivässä lämpötilanvaihtelujen välttämiseksi. Ja tämä, näet, ei ole kovin mukavaa.
- Rouva, tiivistenauha.
Huomio!!! Termostaattinen jäähdyttimen termostaatti asennetaan vain kahden turbiinin liitäntäjärjestelmällä!

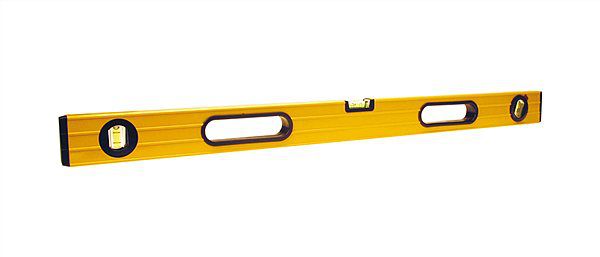

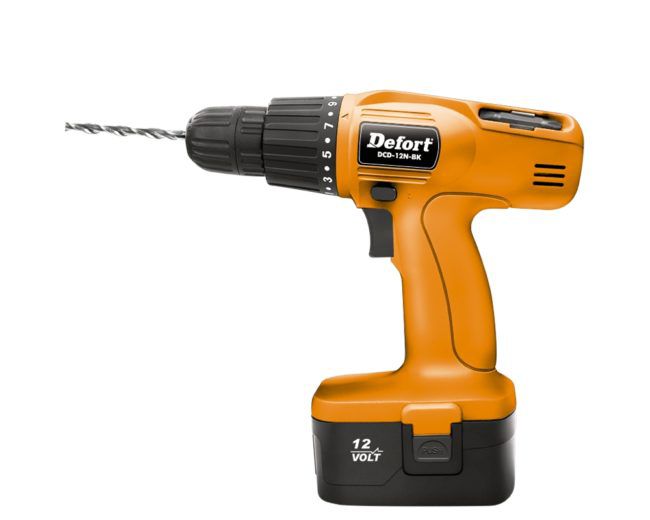

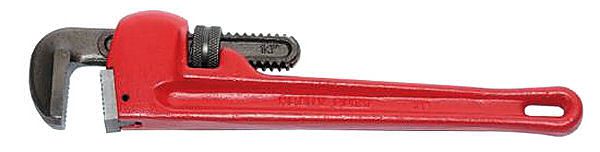

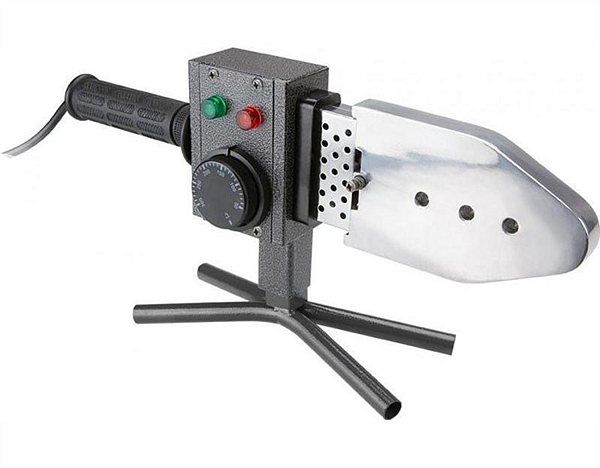

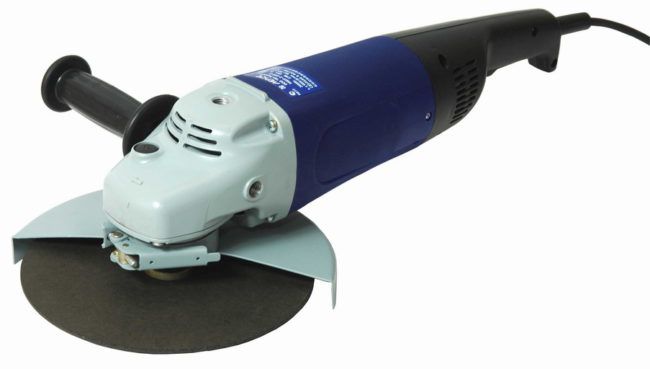

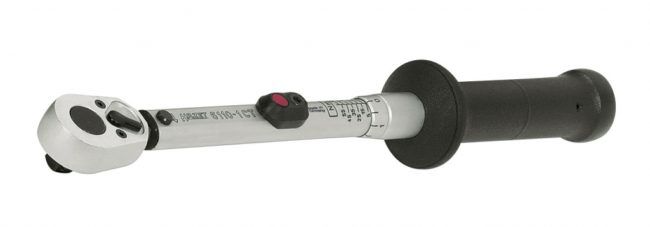

 momenttiavain  kaasuavain  Putkien juotosrauta |  bulgarialainen  Porata  Taso |
Bimetalliparistot on asennettava alkuperäisessä pakkauksessa (kalvo). Jäähdyttimen yläkerros on valmistettu korkealaatuisesta alumiinista, ja tämä materiaali on melko hauras. Se vaurioituu helposti asennustyön aikana työkalulla, joten avaa vain ne alueet, joihin liität putket ja adapterit.
 Ennen kuin poistat vanhan akun, varmista, että vesi on valunut kokonaan pois. | Ennen vanhan akun purkamista on varmistettava, että vesi on tyhjennetty, muuten onnettomuutta ei voida välttää. Kaikilla ei ole akkumyllyä. Jos purat sähkötyökalulla, tulos on helppo ennustaa. |
 Akun merkintä | Valitse jäähdyttimen asennuspaikka. Se riippuu yhteyden tyypistä, sen pituudesta. Määritämme akun etäisyyden lattiasta ja seinästä.
|

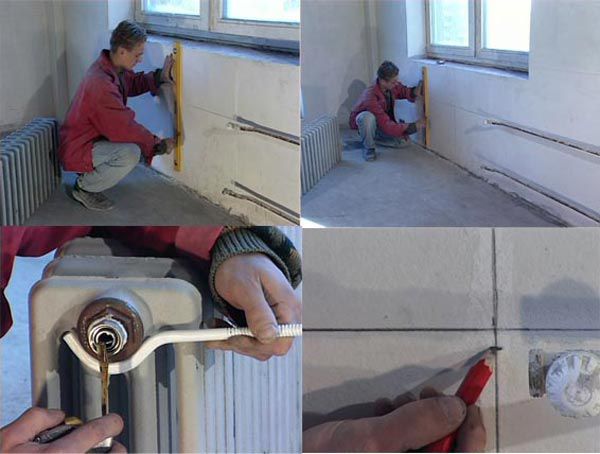

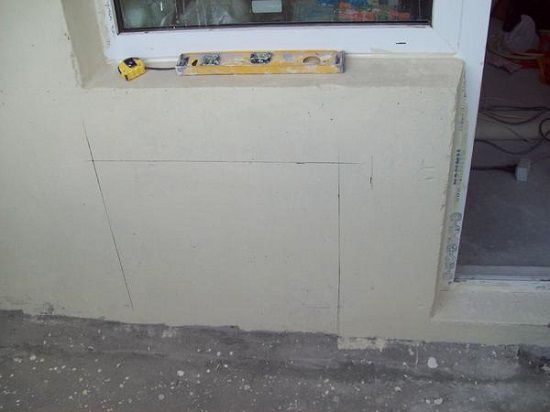

 Seinän merkitseminen jäähdyttimelle | Teemme merkinnät lyijykynällä seinään, johon itse patteri sijoitetaan. Emmekä tee silmällä, vaan tiukasti tason mukaan. Saman huoneen jäähdyttimet on asennettava samalle tasolle. Tämä on suositeltavaa tehdä tehokkuuden ja estetiikan kannalta. Nyt merkitsemme kohdat, joihin kiinnikkeet asennetaan. Poraamme seinään reikiä, joihin asetamme tapit. Ruuvaamme kiinnikkeet (kannattimet). Joissakin malleissa on jo sarjassa kiinnikkeitä. Lämpöpatterin pituudesta riippuen niitä voi olla 2 tai 4. |

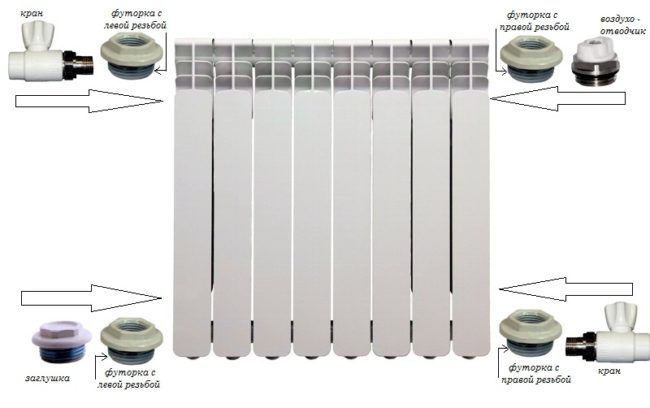

 Kokoamme jäähdyttimen | Jäähdyttimen kokoonpano.
|

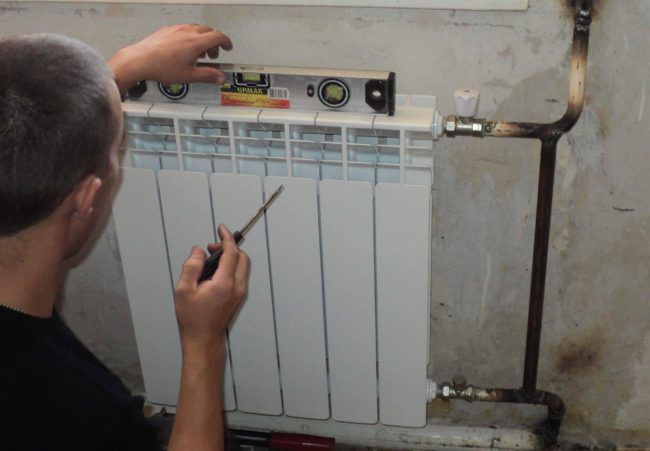

 Akun oikean asennuksen tarkistaminen | Ripustamme kootun akkurakenteen kiinnikkeisiin niin, että se on tiukasti tuettu joka kohdasta. Jäähdyttimen takana on jo erityisiä kiinnikkeitä, joten tämä ei ole vaikeaa. Tarkista uudelleen kaltevuusaste rakennuksen tason mukaan. Säädä rakenteen kaltevuutta tarvittaessa. |

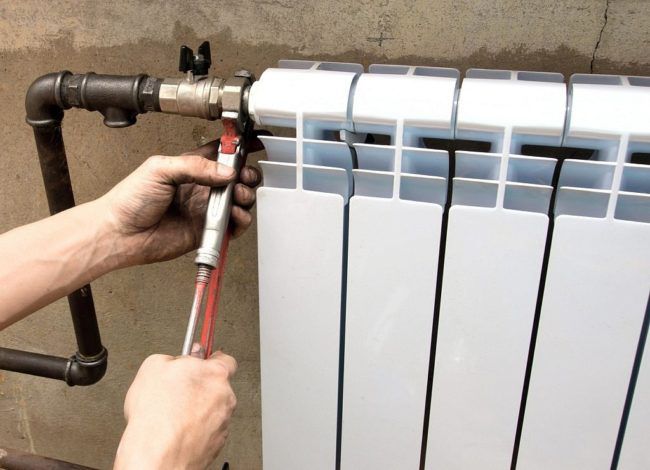

 Akun liitäntä | Yhdistämme patterin tulo- ja poistoputkiin. Teemme tiivistyksen pellavalla (touvi tai tiiviste). Syötimme Mayevsky-nosturin sovittimeen ja kierrämme kaiken hyvin avaimella. Yhdistämme putkiston jäähdyttimeen. |

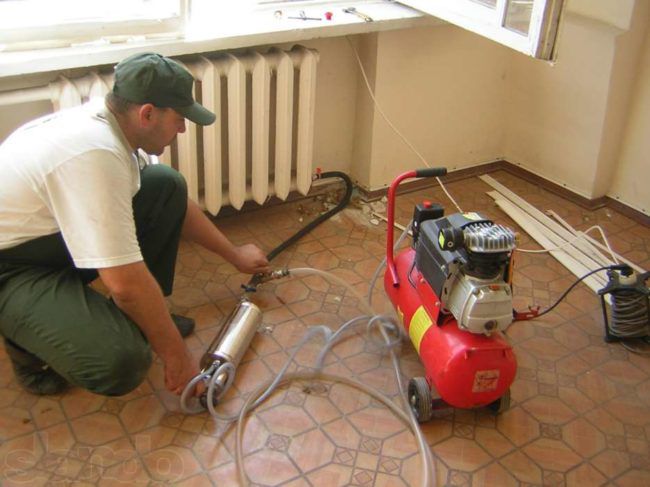

 Varmistustesti | Suoritamme painetestin. Voit tietysti suorittaa ammattimaisen puristustyön. Mutta tätä varten sinun on soitettava asiantuntijalle työkalulla tai ostettava kallein laite. Ja voit tehdä sen yksinkertaisemmalla tavalla. Avaa hanat hitaasti täyttääksesi jäähdyttimen vedellä. Jos tämä tehdään äkillisesti, voi tapahtua voimakas vesivasara, joka rikkoo rakenteen eheyttä. Tarkistamme jokaisen liitoksen, liitoksen vuotojen varalta. |
Kutsumme sinut tutustumaan yksityiskohtaisiin video-ohjeisiin teräs- tai bimetallipatterin asentamiseksi asuntoon:
Vaiheittaiset ohjeet valurautaakkujen asentamiseen asuntoon
Valurautapatterien asennuksella on useita erityispiirteitä. Ensinnäkin tämä johtuu tuotteiden suuresta painosta, joita ei voida asentaa yksin.
Myös akun liittäminen putkeen vaihtelee.Jos yhdistämme teräs- ja alumiiniputket kierteellä, tässä käytetään kaasuhitsausta. Ennen kuin jatkat asennusta, sinun on varastoitava tarvittavat työkalut ja materiaalit.

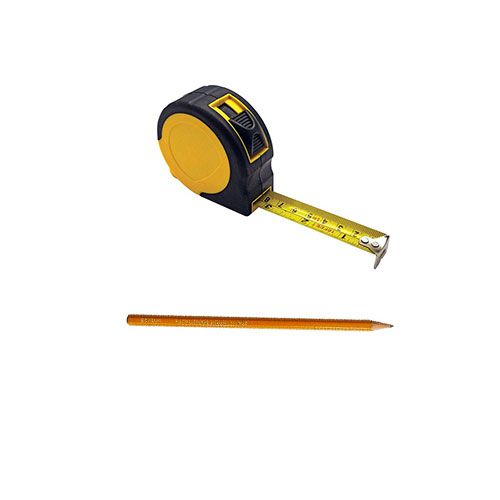

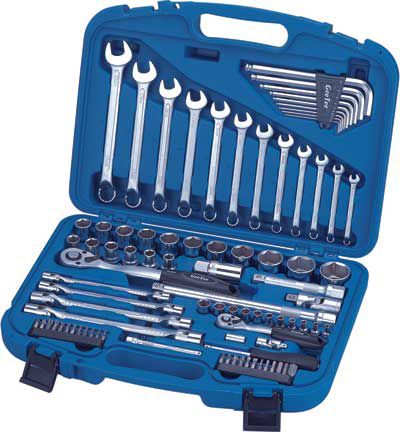

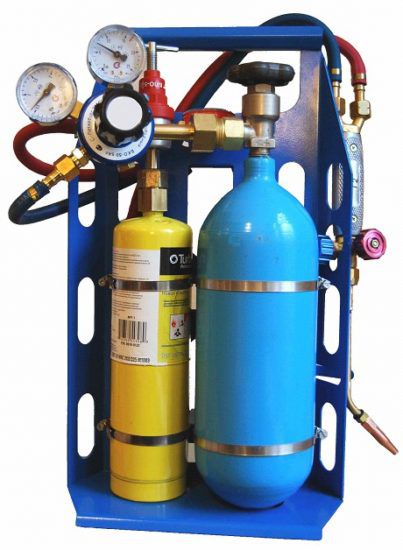

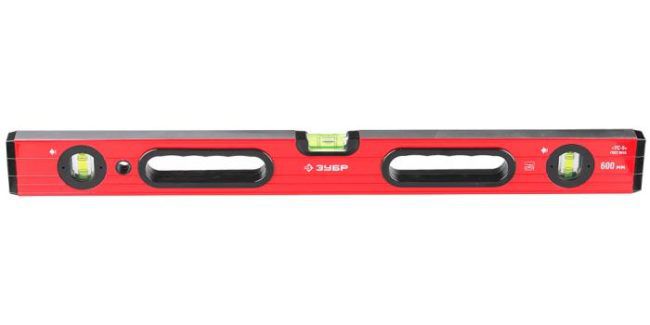

 kaasuhitsaus  Taso |  Avainsarja  Mittanauha ja kynä |

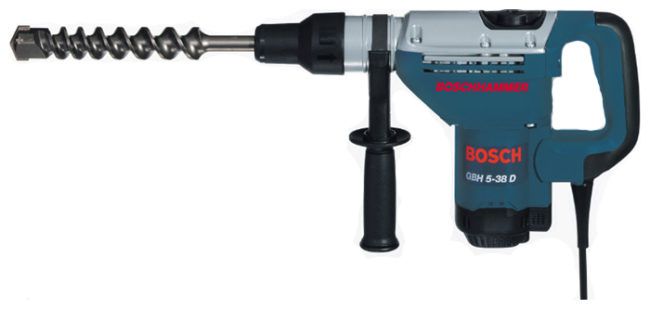

 Perforaattori | |
Materiaalit:
- sarja vaaditun kokoisia paristoja;
- tiiviste (pellava tai FUM-teippi);
- liittimet (tulpat, t-paidat);
- Mayevskyn nosturi;
- termostaatti;
- kiinnikkeet (kannattimet).

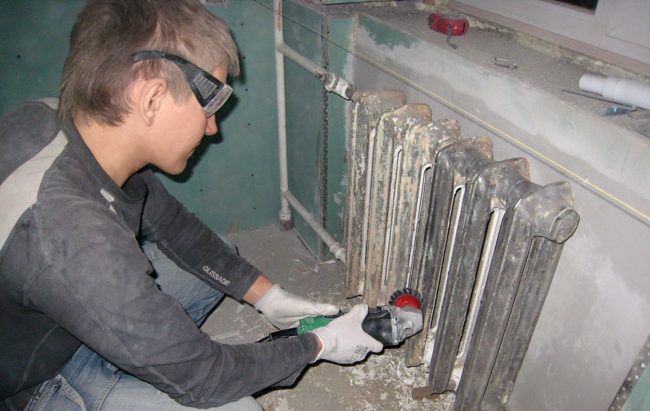

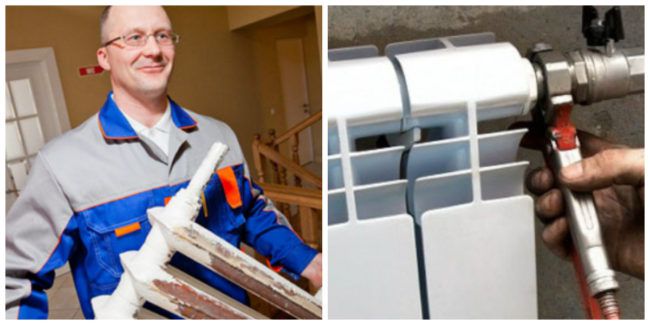

 Vanhan jäähdyttimen purkaminen | Puramme vanhaa akkua. Irrotamme valurautarakenteen varovasti hiomakoneen avulla varmistaen, että koko järjestelmä on kytketty pois päältä ja jäljellä oleva vesi putkista valuu pois. |

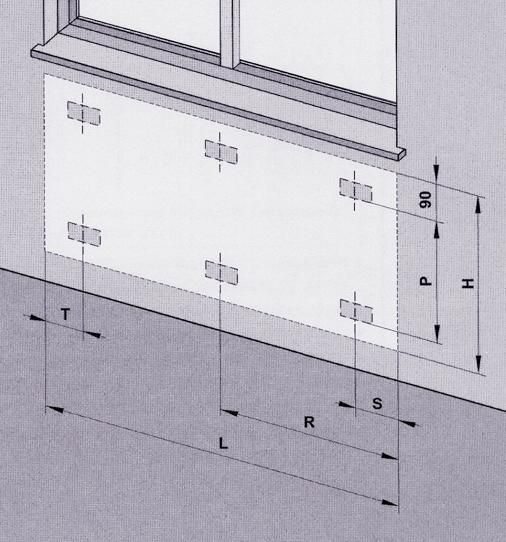

 Ennen asennuksen aloittamista on tarpeen tehdä merkinnät akun asennusta varten  Yleinen merkintäkaavio jäähdyttimen kannakkeille | Määritämme seinälle akun sijainnin huoneessa. Asentamalla patterin selkeästi keskelle ikkunaa saavutamme normaalin ja luonnollisen ilmankierron huoneessa.
|

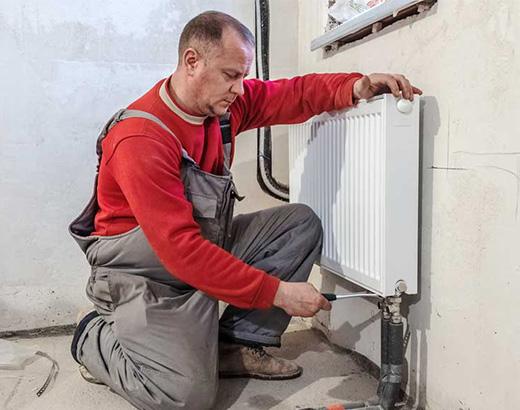

 Asennamme kiinnikkeet ja asennamme niihin akun | Asennamme kiinnikkeet seinään.
|

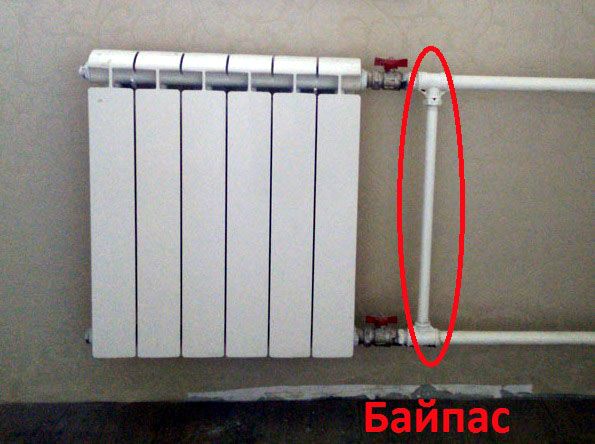

Akun liitäntä  Ohittaa | Aloitamme patterin liittämisen lämmitysjärjestelmään.
Merkintä. Jos haluat asentaa hanan, joka ohittaa vesihuollon, sinun tulee tehdä hyppyjohdin (ohitus). Muuten katkaiset lämmönsyötön naapuriltasi! |
 Viimeinen tarkistus | Testaamme asennusta. Sulje hana vähitellen ja käynnistä vesi. Tämä on tehtävä hitaasti, jotta voimakas vesivirta ei saa heti täyttää jäähdytintä vesivasaran välttämiseksi. |
Lopuksi haluaisimme ehdottaa, että tutustut yksityiskohtaisesti video-ohjeisiin patterien asentamisesta omin käsin, jotta näet selvästi joitain asennuksen ominaisuuksia.
Patterin oikea asennus asuntoon on avain lämmitysjärjestelmän tehokkaaseen toimintaan ja talon mukavuuteen. Siksi noudata tiukasti kaikkia tämän ohjeen sääntöjä ja onnistut varmasti.
