Kalvolattialle on ominaista joukko myönteisiä kuluttaja- ja teknisiä ominaisuuksia. Se muodostaa suotuisan lämpötilataustan, on helppo asentaa ja toimii lähes kaikkien pinnoitteiden kanssa. Voit järjestää infrapunalämmityksen linoleumin alle itse, vain tutkia sääntöjä ja joitain asennuksen vivahteita.
Sisältö
Miksi IR-kalvo on paras lämmin lattia linoleumin alla
Lämmin lattia on jaettu 2 ryhmään: vesi ja sähkö, joista yksi on infrapunakalvo. Nimen "elokuva" materiaali sai sen ulkonäön vuoksi. Tämä on kaksikerroksinen polymeerikalvo, johon on asennettu ainutlaatuisella nanorakenteella varustetut hiililämmityselementit. Ne lähettävät infrapunasäteilyä, joka lämmittää ympäröivät pinnat.
Lämmityselementit näyttävät mustilta 15 mm leveiltä nauhoilta, jotka on yhdistetty kupari- ja hopeatangoilla. Rakenne on lisäksi suojattu vaurioilta polymeerikerroksella. Järjestelmällä on useita etuja:
- Kalvo toimii linoleumille suotuisalla lämpötila-alueella, joten IR-lämmityslattiaa pidetään täydellisenä valinnana asennettavaksi tämän tyyppisen pinnoitteen alle. Linoleumin optimaalinen teho on noin 150 - 230 wattia neliötä kohti. Infrapunakalvo tarjoaa nämä parametrit. Muita lisävarusteita asennettaessa on olemassa ylikuumenemisvaara. Vaikka sen seuraukset eivät olisi heti ilmeisiä, ajan myötä ne ilmenevät muodonmuutoksina, pehmenemisenä, turvotuksena.
- Kalvo voidaan asettaa huoneisiin, joissa on epätyypillinen asettelu, parvekkeilla, loggiat. Sen pieni paksuus mahdollistaa käytön matalakattoisissa rakennuksissa.
- Asennusprosessi on yksinkertainen, koska "märkä" työ tasoitteen kaatamisessa ei ole välttämätöntä. Järjestelmä lämmittää huoneen tasaisesti, on täysin automaattinen säädettävissä ja voidaan integroida "älykkään kodin" tyyppiseen järjestelmään.
- IR-lämmityslattialla on pitkä käyttöikä. Useimmat valmistajat antavat tehokkaalle toiminnalle 15-20 vuoden takuun.
Merkittävä myönteinen asia on järjestelmän helppo purkaminen. Tarvittaessa riittää, että lattia poistetaan ja kalvo asetetaan uudelle alustalle tai toiseen huoneeseen. Sähkönkulutus kalvojärjestelmiä käytettäessä on 30 % pienempi kuin käytettäessä sähkölämmityskaapelia vastaavalla alueella.
IR-lattialämmityksen huonot puolet
Järjestelmän yhdistäminen omin käsin ilman perustaitoja on vaikeaa
Järjestelmässä on suhteellisen vähän haittoja:
- Kalvon asettamisen jälkeen et voi järjestää huonetta uudelleen.Suurikokoisia huonekaluja ja kodinkoneita ei saa asentaa lämmityspintojen paikkoihin - tämä voi johtaa kalvon ylikuumenemiseen ja sen rikkoutumiseen.
- Järjestelmän asentaminen ja kytkeminen omin käsin on vaikeaa ilman perustaitoja. Ei-ammattilaisen ei aina ole mahdollista yhdistää kontaktia elokuvaan. Se on leikattava ja liitettävä toiseen koskettimeen.
- Lämpimän lattian asettaminen linoleumin alle vialliselle betonilattialle johtaa sen muodonmuutokseen. Siksi joskus uusi tasoite on edelleen tarpeen.
- Tarve asentaa termostaatit jokaiseen huoneeseen.
- Jos infrapunalämmitystä käytetään apulähteenä paikallaan, huoneen kosteustaso voi olla liian alhainen.
Kriteerit linoleumin valinnalle kalvolattialle
Kysymys linoleumin valitsemisesta lämpimälle lattialle asetettavaksi on käsiteltävä kaikella vastuulla. Materiaalit, jotka eivät täytä vaatimuksia, reagoivat huonosti lämmitykseen: ne muotoutuvat ja erittävät haitallisia aineita.
Seuraavia tyyppejä ei voida käyttää yhdessä IR-kalvolattian kanssa:
alkydi tai glyptaali
nitroselluloosa (koloksiliini)

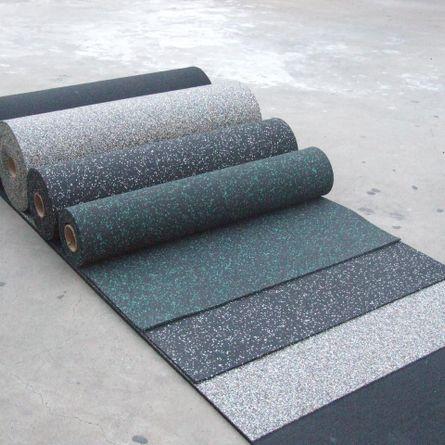

kumi (relin)

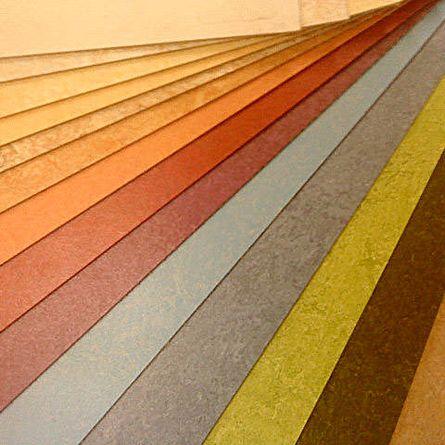

Valitse vinyyli (PVC) tai luonnollinen (marmoleum) linoleumi saadaksesi optimaalisen tuloksen huoneen lämmittämisestä eikä vahingoita terveyttäsi. Näillä materiaaleilla on tärkeitä ominaisuuksia:

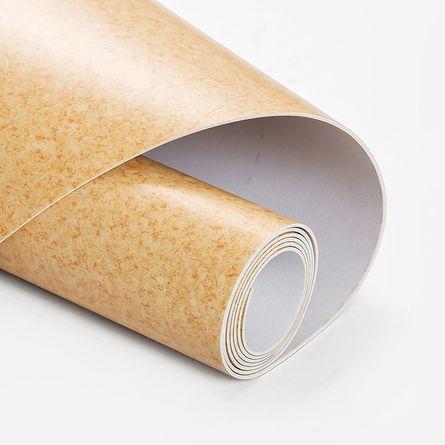

PVC linoleumi.
Ei vaarallinen, sopii asuintiloihin. Kun ostat, tutustu materiaalin merkintöihin: pakkauksessa tulee olla merkki, että pinnoite on tarkoitettu asennettavaksi lattialämmitysjärjestelmiin. Tavallinen linoleumi voidaan varustaa lisäkerroksella lämpöä eristävää materiaalia, joka on täysin tarpeeton lämpimän lattian päällä. Tätä vaihtoehtoa ei kannata ostaa.

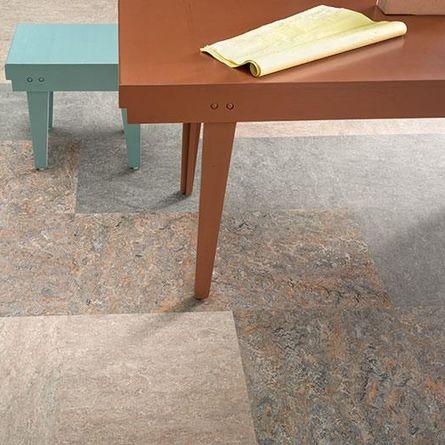

Marmoleum (luonnollinen linoleumi).
Paras vaihtoehto lattialämmityksen asennukseen. Materiaalin koostumus sisältää vain luonnollisia komponentteja. Kuumennettaessa tämä linoleumi vapauttaa haitallisia aineita, ei muuta väriä ajan myötä ja kestää tehokkaasti tulta. Marmoleumilla on ainoa haittapuoli - korkea hinta. Mutta sen kestävyys ja turvallisuus oikeuttavat täysin kustannukset.
Marmoleum on herkkä voimakkaalle kuumuudelle, joten tällaisen pinnoitteen lämpötilan valintaan on suhtauduttava erittäin vastuullisesti. Tämä pätee kuitenkin myös PVC-materiaaleihin.
Vaiheet ja asennustekniikka
Infrapunalattiajärjestelmän asennus ei ole monimutkainen, mutta vaatii huomiota ja sillä on tiettyjä ominaisuuksia. Työt tehdään sähkönsyöttöjärjestelmällä kotona, joten virheet eivät ole sallittuja.
Työkalut ja materiaalit

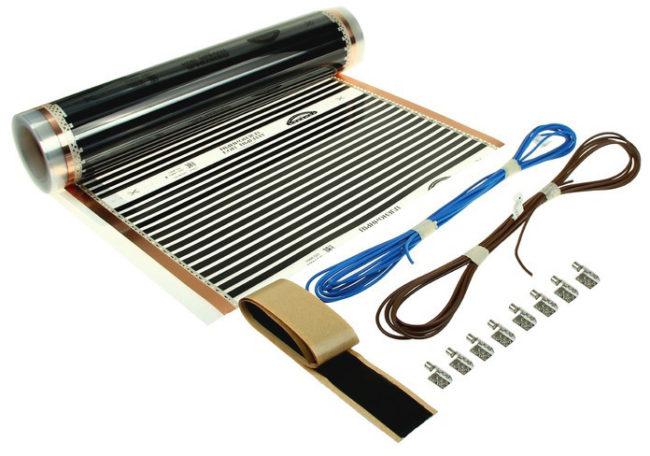

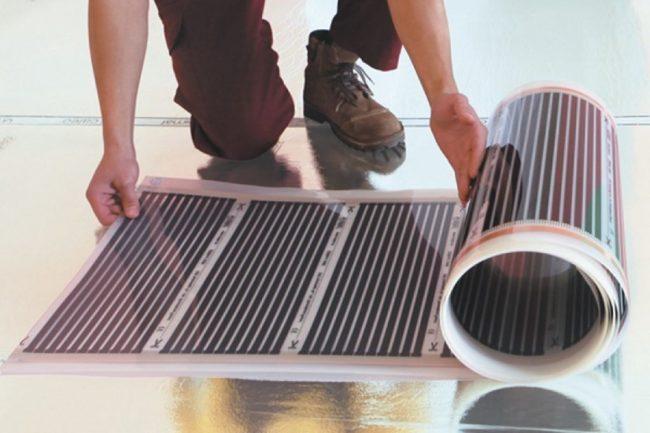

Infrapunakalvosarja lattialämmitys
Lämpimän infrapunalattian asentamiseksi linoleumin alle sinun on valmisteltava:
- lämmityssarja: infrapunakangas, eriste, kosketinpuristimet;
- lämpötila-anturi ja termostaatti, ontto aallotettu putki;
- johdotus;
- kaksipuolinen teippi;
- polyeteenikalvo;
- vaneri levyt;
- lämpöä heijastava substraatti;
- kynnet;
- veitsi, sakset;
- pihdit, pihdit;
- ruuvimeisseli;
- seinän lävistystyökalut.
Materiaalin kiinnittämiseen voit käyttää rakennusnitojaa tai huonekalunauloja. jos suunnitellaan suuri määrä pieniä filmipaloja (enintään 1 m), ostetaan lisäpäätteitä.
Tilojen suunnittelu ja pohjan valmistelu
Kalvo on sijoitettava koko huoneen pituudelle
Ennen asettamisen aloittamista he piirtävät huoneen suunnitelman ja merkitsevät paikat, joihin asennetaan kiinteät huonekalut tai suuret kodinkoneet, jotka sopivat tiukasti lattiaan. Näille alueille ei ole suositeltavaa asettaa infrapunakalvoa. Kun suunnittelet, ota huomioon seuraavat seikat:
- Kalvo on sijoitettava koko huoneen pituudelle. Näin vältytään suurelta määrältä liitäntäpisteitä johtojen asennusta varten.
- Jos lattian sisällä on sähköjohtoja, sen tulee olla noin 50 mm:n etäisyydellä IR-kalvosta ja eristettävä lattiasta tai johdotuksesta lämpöä eristävällä materiaalilla.
- Lämmönlähteiden (putket, uunit, takka) ja kalvon välisen etäisyyden tulee olla vähintään 200 mm.
- IR-lattialämmityksen alustan tulee olla puhdas ja tasainen. Usein riittää, että pintaan tehdään pieni korjaus. Mutta jos merkittäviä epäsäännöllisyyksiä on, on tarpeen täyttää tuore betoni tasoite.

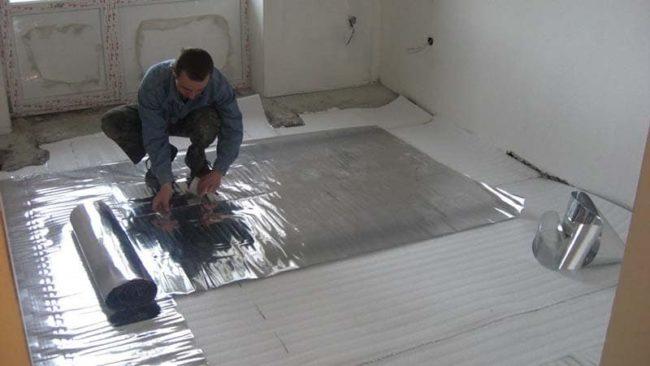

- Valmistetun alustan päälle asetetaan kerros lämpöä eristävää materiaalia. Jos kyseessä on valssattu materiaali, nauhat asetetaan päittäin ja liitokset kiinnitetään teipillä. Lämmittimen tulee olla hyvin tasaisesti.

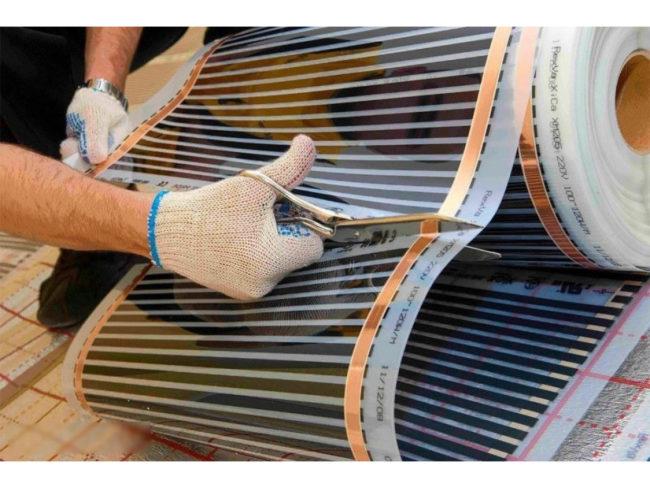

Filmin leikkaus
Kalvo leikataan viivoin lämpöliuskoja pitkin 250 mm:n välein
Valmistettuaan suunnitelman kalvon asettamisesta he alkavat valmistella sitä. Menettely on seuraava:
- Kalvo leikataan viivoin lämpöliuskoja pitkin 250 mm:n välein. Muilla reiteillä leikkaaminen on kielletty! Muuten lämmin lattia ei toimi.
- Valmiisiin lämmityselementteihin asennetaan kosketinpuristimet. Paikoissa, joissa virtaa kuljettavat kuparinauhat ja kaksikerroksinen kalvo kulkevat, langan kärki asennetaan lämpökalvon sisällä olevaan kosketinliuskaan.Sitten reikään työnnetään silmukka, joka niitataan erityisellä nitojalla tai vasaralla.
- Kosketinnauhan leikkauslinjat on eristetty molemmilta puolilta vedeneristysnauhalla. Suojatut kuparilangat, joiden poikkileikkaus on 1,5 neliömetriä. mm tuodaan kärkeen ja kiinnitetään pihdeillä. Tämän jälkeen kupariväylän ja sähköjohdon liitoskohta, jossa on korvake molemmilla puolilla, eristetään vedeneristysnauhalla.
IR-kalvo voidaan asettaa pitkin huonetta tai poikki. Optimaalinen nauhojen sijoitus pituussuunnassa. Tässä tapauksessa liitäntäpisteiden määrä on minimaalinen.
Kalvon asettaminen ja liittäminen
Lämmityskalvon osat on kytketty rinnakkain toistensa kanssa
Kalvon leikkaamisen jälkeen asetetaan lämpöeristys heijastavalla kerroksella ja kiinnitetään teipillä. Lämmityselementit asetetaan lämpöeristeen päälle kuparinauhat alaspäin. Ne tulee sijoittaa niin, että ne eivät kosketa vierekkäisiä nauhoja! Asennussäännöt ja -järjestys:
- Lämmityselementit kiinnitetään teipillä, nitojalla tai huonekalunauloilla. Tämä minimoi kaistaleiden siirtymisen mahdollisuuden päällystyksen aikana. Lämmityselementit tulee kiinnittää läpinäkyvän reunan läpi, joka sijaitsee elementin sivuilla.
- Lämmityselementti on sijoitettava 5 mm:n etäisyydelle kuparikiskoja sisältävästä elementin syöttöalueesta. Johdot on järjestetty siten, että pääjohtimet ovat sokkelin alla. Paikoissa, joissa kosketinlistat on eristetty ja järjestelmän paksuuntuminen tapahtuu, lämpöeristykseen tehdään leikkauksia pinnan tasoittamiseksi lopullista pinnoitetta varten.
- Lämmityskalvon osat on kytketty rinnakkain toistensa kanssa.Termostaattiin liitettyjen lämmityselementtien suurin kokonaisteho ei saa ylittää 3500 W. Lämmitysjärjestelmää kytkettäessä on ehdottomasti otettava huomioon muiden tähän verkkoon kytkettävien sähkölaitteiden läsnäolo.
- Jos lämmitysjärjestelmän kokonaisteho on yli 3500 W, se kannattaa liittää erillisellä sähköjohdolla, joka on suojattu erillisellä automaattikytkimellä. Lämmityslaitteiden kytkeminen tulee tehdä magneettikäynnistimellä.
- Asennuksen jälkeen sinun on tarkastettava järjestelmä, tarkistettava eristyksen luotettavuus ja johtojen kiinnitys. Sitten on tarpeen mitata lämmitysliuskojen vastus. Jos järjestelmässä on mahdollisen oikosulun lähteitä, ne tulee poistaa ja suorituskykytesti toistaa.

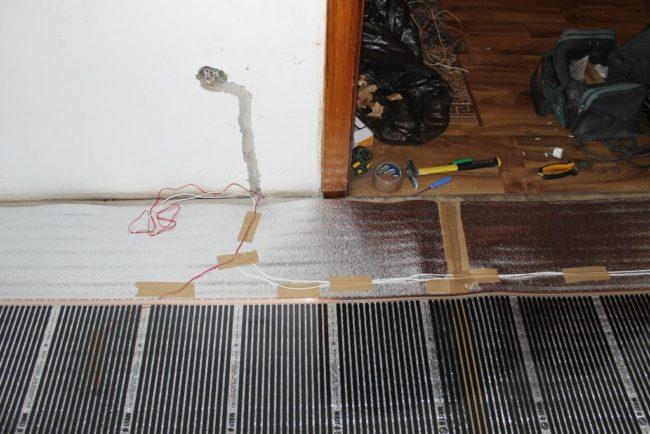

- Leikkausviivan alle, jossa ei ole kalvon lämmitettyä osaa, lämpötila-anturi kiinnitetään teipillä. Se asetetaan kalvon alle ja liitetään termostaattiin johtimilla. Lämmityselementit ja anturi on kiinnitetty termostaattiin.
- Itse termostaatti ripustetaan seinälle helposti saavutettavaan paikkaan. Sen kytkentä on tehtävä kaavion mukaisesti. Sähköasioissa kokemattomien kannattaa kääntyä asiantuntijan puoleen. Lämpötila-anturit Sitten sinun on kytkettävä termostaatti päälle ja jätettävä se muutamaksi minuutiksi.
- Piilottaaksesi termostaatista johtavan kaapelin voit tehdä seinään strobosin. Jos korjaus on jo valmis, kaapeli asetetaan seinän päälle ja peitetään koristeellisella muovilaatikolla. Pohjassa on sokkeli peittämään kaapeli. Virtaa antavan kaapelin reunat kiinnitetään liittimillä ja puristetaan pihdeillä.
- Viimeinen testi on tarkistaa kalvon kuumennusaste. Lepää kätesi lämmityselementin päällä: linoleumin alla olevan lämpimän lattian tulee päästää lämpöä miellyttävässä lämpötilassa.
- Lopuksi infrapunakalvo on peitetty höyrysulkumateriaalilla, liitokset kiinnitetään teipillä.
Kuitulevy- tai vanerilevyt asetetaan höyrysulun päälle. Ne kiinnitetään ruuveilla läpinäkyvän reunan läpi, joka sijaitsee pitkin IR-kalvon leikkauslinjoja ja elementin sivuja. Elementtiä ei saa kiinnittää lähemmäs kuin 5 mm elementtien syöttöosista. Valmis lämmin lattia on päällystetty linoleumilla.
Mahdollisia virheitä
Kalvolattian tulee lämmetä tasaisesti. Jos lämpöä ei ole tai jotkut alueet ovat kylmempiä tai kuumempia kuin toiset, asennusta ei tehty oikein. Mahdolliset virheet tulee löytää ja poistaa. Ongelmia syntyy yleensä seuraavien rikkomusten yhteydessä:
- Päällekkäiset filminauhat. Tätä lämmitysmateriaalin asentoa ei voida hyväksyä.
- Leikkaa kalvo liian läheltä kuparitankoa. Tämä voi aiheuttaa eristysvaurion. Eristyksen täydellinen tai osittainen puute on yksi yleisimmistä syistä lattialämmityksen toimintahäiriöihin.

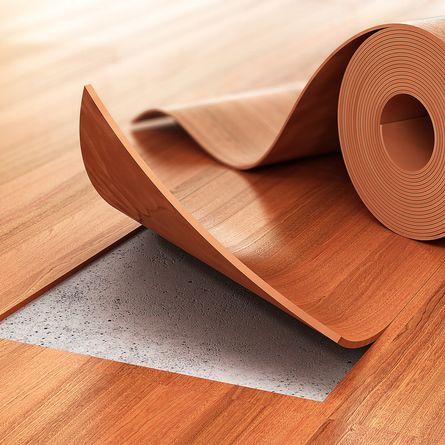

- Mastiksien käyttö linoleumin kiinnittämiseen. Kaikki nämä yhdisteet ovat haitallisten yhdisteiden lähteitä. Lisäksi epätasaisen kuumennuksen aikana ne muodostavat turvotusta pintaan. Tällaisten vikojen poistaminen on vaikeaa ja usein mahdotonta.
Kysymyksiä
Tämä aiheuttaa kielteisiä seurauksia. Voimakkaamman kuumennuksen vuoksi linoleumi voi muuttua herkäksi repeytymiselle ja pehmeäksi, se alkaa siirtyä pois alustasta ja laajentua.Vaarallisin asia on, että paikoissa, joissa lämpökalvo asetetaan, alkaa haitallisten aineiden vapautuminen melko suuria määriä.
Voi. Mutta sinun on otettava huomioon niiden kokonaisteho: se ei saa ylittää tehoa, jolle säädin on suunniteltu (3-3,2 kW). On myös syytä ymmärtää, että vain yksi lattialämpötila-anturi tulee ulos säätimestä. Jos huoneet ovat lämpöhäviöllisesti hyvin erilaisia, samaa lämpötilaa ei voida saavuttaa. Siksi tällaista liitäntää suositellaan käytettäväksi yksinomaan suurille alueille yhdessä huoneessa tai vierekkäisissä tiloissa ilman oven väliseinää.
Se on kielletty. Niillä on erilaiset suorituskykyominaisuudet, jotka vaativat yksilöllistä säätöä.
Paul toimii oikein. +28 asteen lämpötila takaa infrapunalattian energiatehokkuuden. Jos valitset korkeamman lämpötilan, energiatehokkuus on mitätön. Jos lattia ei mielestäsi ole tarpeeksi lämmin, testaa sitä kädelläsi varmistaaksesi, että se lämpenee kunnolla. Linoleumin pinta ei saa olla kuuma. Jos haluat saada lämmintä ilmaa taloon, kannattaa harkita lisälämmitystä seiniin ja kattoon. Mutta joka tapauksessa lämmin lattia auttaa sinua saavuttamaan suositellun suorituskyvyn.
