Mikä on kiinteän polttoaineen kattila? Itse asiassa tämä on jonkin verran modernisoitu liesi, jonka tietävät kaikki ja kaikki, jotka ovat koskaan käyneet tavallisessa kylässä. Tämän tyyppisen kattilan luominen autonomisissa kodin lämmitysjärjestelmissä on yksinkertaisin ja loogisin toimenpide. Esimerkiksi sähköön tai kaasuun perustuvien lämmitysjärjestelmien rakentaminen edellyttää ainakin energian kantajien hankinnan järjestämistä. Tätä varten sinun on aloitettava neuvottelut viranomaisten kanssa, eivätkä ne välttämättä aina pääty onnistuneesti. Mutta jos rakennat kiinteän polttoaineen kattilan omin käsin, pääset helposti toimeen itsenäisellä energialähteiden hankinnalla, esimerkiksi ostamalla pari polttopuuta tai hiiltä. Lisäksi nykyaikaiset kiinteän polttoaineen kattilat voivat olla "kaikkiruokaisia" ja toimia monenlaisilla polttoaineilla.
Kiinteän polttoaineen kattilan ulkonäkö
Sisältö
Kiinteän polttoaineen kattiloiden tyypit
Kaikki kiinteän polttoaineen kattiloiden mallit voidaan jakaa tyyppeihin riippuen siitä, millä polttoaineella ne toimivat:
- Puukattilat: Tämä on klassinen vaihtoehto kiinteän polttoaineen lämmitykseen.Perinteisten venäläisten uunien lisäksi on nyt myynnissä suuri määrä puulämmitteisiä kattiloita, joilla on monenlaisia ominaisuuksia. On jopa kattiloita, jotka myös tuottavat sähköä. Jotkut näistä kattilamuutoksista voidaan tehdä itsenäisesti.
- Hiilikäyttöiset kattilat: hiilen korkea palamislämpötila edellyttää korkeampia laatuvaatimuksia tällaisen laitteen valmistuksessa. Tällaisten kattiloiden rakentamiseen käytetyn teräksen tai tiilen tulee olla erittäin korkea palonkestävyys.
- Pellettikattilat: Tällaiset laitteet ilmestyivät suhteellisen äskettäin, mutta ovat jo onnistuneet voittamaan kuluttajien rakkauden. Tämä johtuu ennen kaikkea polttoaineen halvuudesta. Loppujen lopuksi käärinliinat ovat metsäjätteistä valmistettuja puristettuja rakeita. Lisäksi pellettien pieni koko ja vakaa muoto mahdollistavat automaattisen polttoaineen syötön kattilaan, mikä säästää sen omistajan tarpeelta seurata jatkuvasti palamisprosessia.
Kiinteän polttoaineen kattilan periaate

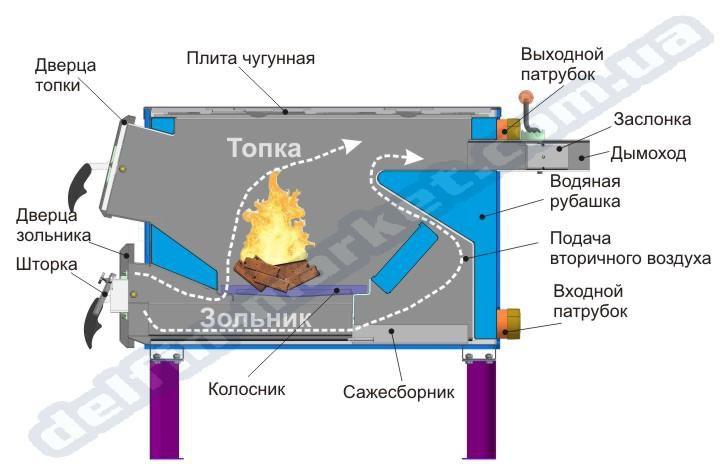

dieselpolttoaineen kattilan kaavio
Kaikissa kiinteän polttoaineen kattiloissa, käytetystä polttoaineesta riippumatta, on useita pääkomponentteja:
Ensinnäkin tämä on polttokammio - paikka, jossa polttoaine palaa, joka sijoitetaan sinne manuaalisesti tai mekaanisesti. Polttokammion alla on tuhka-astia - paikka, johon palamistuotteiden kiinteät jäämät kerätään.
Polttoaineen palamisen aikana syntyy erittäin kuumaa ilmaa, joka luonnollisesti nousee ylös. Matkalla on arinatankoja, joiden sisällä voi olla putkia lämmitysjärjestelmän lämmönsiirtimellä. Kun jäähdytysneste kulkee arinan läpi, lämpö siirtyy jäähdytysnesteeseen, joka on yleensä vettä.
Kulkiessaan arinan läpi kuuma ilma menee savupiippuun ja poistuu huoneen ulkopuolelle.

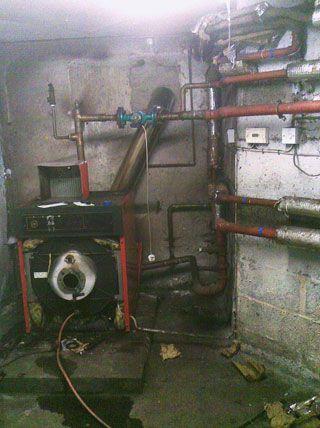

sisälämmitysyksikkö
Yksinkertaisen kiinteän polttoaineen kattilan rakentaminen omin käsin
Siinä kaikki peruselementit, jonka itse asiassa koostuu tavallisesta liesistä. Sen rakentaminen ei aiheuta sinulle erityisiä vaikeuksia: ota vain sopiva metallilaatikko tai tynnyri, jolla on paksut seinät, leikkaa siihen ovi polttoaineen syöttöä varten ja varusta tämä laite savupiipulla - ja alkeellinen potbelly-uuni on valmis. Potbelly-uunin rakentamisen aikana on kiinnitettävä huomiota sen pintojen korkealaatuiseen eristykseen syttyvistä materiaaleista, koska tällaisten kattiloiden rauta voi hehkua melkein punaisena.
Tiiliuunin rakentaminen on vaikeampaa. Ennen sen luomista on pakollista luoda uuniprojekti. Lisäksi tiiliuunin suuri paino edellyttää vankan perustan luomista. Siksi tällaiset uunit tulisi suunnitella ja rakentaa talon rakennusvaiheessa. Venäläisen tiiliuunin luominen on melkein taidetta, ja tässä on epätodennäköistä, että pystyt tekemään asennuksen itse. Siksi tällaisen uunin asennus tai ainakin sen projektin kehittäminen on parasta uskoa asiantuntijalle. Muussa tapauksessa uunissa, jota ei ole rakennettu asianmukaisen suunnittelun mukaan, ei välttämättä ole riittävästi vetoa tai savua, mikä myrkyttää ympäröivän alueen.
Kuumavesijärjestelmän lisääminen
Monimutkaisempia ovat kiinteän polttoaineen kattilat yhdistettynä vesilämmitysjärjestelmiin. Tässä tapauksessa valmistusmateriaalien lisääntyneiden vaatimusten lisäksi tarvitaan myös pätevä tekninen laskelma.
Kaavakuva kiinteän polttoaineen kattilasta, jossa on vesilämmitysjärjestelmä, on esitetty kuvassa.

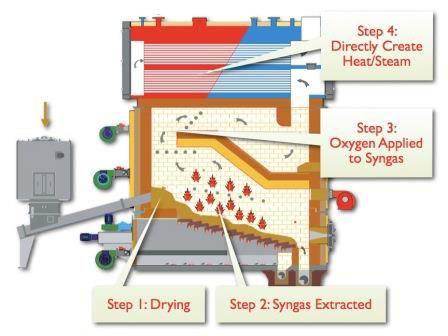

kiinteän polttoaineen kattilan järjestelmä
Tällaisen kattilan rakentamiseksi on tarpeen noudattaa useita perusperiaatteita.
Ensinnäkin tällaisella kiinteän polttoaineen kattilalla on oltava jäykkä ja kestävä rakenne. Tässä ei ole mahdollista tehdä yksinkertaisella metallitynnyrillä, kuten peruskiuas-potbelly-uunissa. Tällaiseen kattilaan on tarpeen luoda polttokammio kestävästä metallilevystä, jonka seinämän paksuus on vähintään senttimetri. Kattilan leikatut aihiot on liitettävä hitsaamalla.
Kotikattilan luomiseksi pohjan alueen tulee olla puolitoista neliömetriä.
Myös lämmönsiirtoyksikölle asetetaan kovemmat vaatimukset. Se on valmistettu teräsputkista, joiden seinämän paksuus on 3-4 millimetriä. Huomaa, että hyvässä lämmönvaihtimessa putken halkaisija pienenee jäähdytysnesteen lämmetessä, joten sinun ei tarvitse vain työntää putkiosia kattilaan, vaan ostaa erityisesti valmistettuja osia.
Tärkeä kysymys on jäähdytysnesteen kierron järjestäminen. Se voi olla luonnollista tai pakotettua. Toisessa tapauksessa voit sijoittaa kiinteän polttoaineen lämmityskattilan mihin tahansa talosi osaan, esimerkiksi kellariin, ja lämmitetty vesi toimitetaan kiertovesipumppujen avulla koko asunnon lämmityspattereihin. Tällaisissa lämmitysjärjestelmissä voi myös olla useita piirejä, minkä seurauksena jokainen piiri voidaan varustaa omalla yksittäisellä pumpulla.
Tällaisen lämmitysjärjestelmän toiminnan ohjaamiseksi on tarpeen integroida ohjauslaitteet siihen. Tarvitset kaksi lämpötila-anturia: yksi asennetaan lämmönvaihtovyöhykkeen sisäänkäyntiin ja toinen uloskäyntiin.Jäähdytysnestettä kierrättävissä pumpuissa voi olla myös askel askeleelta tehonsäätö.
Kiinteän polttoaineen kattiloiden jäähdytysnesteen kiertojärjestelmät voivat olla avoimia ja suljettuja. Toisessa tapauksessa järjestelmässä kiertävä neste kiertää noidankehässä, ja siksi sitä käytetään vain yhteen tarkoitukseen - lämmön siirtämiseen asumiskelpoisiin tiloihin. Mutta kun luodaan järjestelmiä, joissa on avoin piiri, lämmitettyä vettä vesijärjestelmästä voidaan käyttää paitsi lämmitykseen, myös kotitaloustarkoituksiin, esimerkiksi pesuun.
Vaakasuuntaisen kiinteän polttoaineen kattilan luominen esivalmistetuista elementeistä
Yksinkertaisen kiinteän polttoaineen kattilan luomiseksi lämmitysjärjestelmään voit käyttää myös valmiita elementtejä. Alla olevassa kuvassa on tällainen kattila, joka on valmistettu metallitynnyrin pohjalta. Alkuvaiheessa yksi kansi leikataan pois tynnyristä. Sen edessä olevan piipun sisällä on paksuista metallilevyistä muodostettu polttokammio. Polttoaineen palamisen jälkeen kuuma ilma tulee piipun takaosassa sijaitsevaan lämmönvaihto-osaan ja poistuu sitten ulos piippujärjestelmän kautta. Tällaisen kattilan rakentamiseen tarvitaan hitsaustaidot, muuten kaikkia kattilan komponentteja ei voida yhdistää.
Voit asentaa tällaisen kattilan sisätiloihin tiilipohjalle tai metallituille.
Kattilan jatkuvan virransyötön varmistaminen
Näin luotua kattilaa voidaan parantaa lisäämällä siihen pelleteillä toimiva jatkuva syöttöjärjestelmä. Se on säiliö - bunkkeri, johon pelletit kaadetaan ylhäältä.Alaosaan on asennettu meille perinteisistä lihamyllyistä tuttu ruuvilaite, joka saa sähkövoimaa porrastetulla tehonsäädöllä. Pyöriessään kaira siirtää pelletit palotilaan, kun taas ruuvin pyörimisnopeus säätelee polttoaineen palamisen voimakkuutta ja siten lämmityslämpötilaa.
Kiinteän polttoaineen kattiloiden huolto
Kiinteässä polttoaineessa on pääsääntöisesti suuri määrä palamattomia aineita, jätekiveä, joka orgaanisen aineen palamisen jälkeen tukkii sekä polttokammion että savupiipun. Vähintään kahdesti viikossa tällainen kattila on puhdistettava siihen jääneistä kiinteistä palamistuotteista, ja lämmityskauden lopussa sinun on suoritettava rutiinihuolto: pura kattilan pääosat ja mekanismit, tarkasta ne vaurioiden varalta ja puhdista ne tuhkasta ja noesta.
Video: Kiinteän polttoaineen kattilan valmistus (samanlainen kuin Stropuva MDA)
