Chiller-Fan Coil ist eine universelle Klimaanlage. In warmen Jahreszeiten kühlt es den Raum, in kalten Jahreszeiten dagegen heizt es. Aus andere Systeme Um das Mikroklima im Raum aufrechtzuerhalten, zeichnet sich der Chiller-Fan Coil durch eine konstante Luftzirkulation im Raum aus. Gleichzeitig wird die Luft selbst nicht von außen entnommen. In diesem Sinne ist ein Chiller-Fan Coil ein geschlossenes und universelles System zum Heizen und Kühlen von Räumen.
Chiller-Fancoil ist ein System, das für alle Räumlichkeiten geeignet ist. Es ist skalierbar und hocheffizient, weshalb es am häufigsten in großen Gebäuden eingesetzt wird - in öffentlichen Gebäuden, in Geschäftszentren oder in privaten Wohngebäuden.
Inhalt
Das Gerät des Chiller-Fan-Coil-Systems
Das Gerät des Chiller-Fan-Coil-Systems

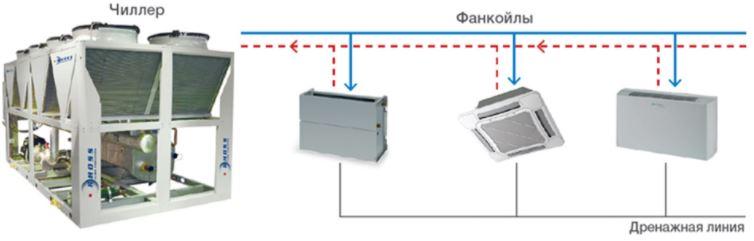

Das System besteht aus drei Hauptmechanismen:
- zentraler Kühler;
- Gebläsekonvektoren;
- Pumpe.

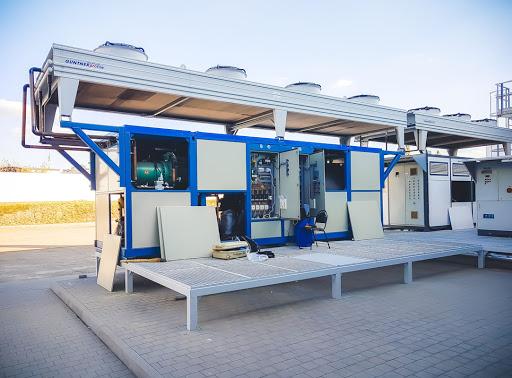

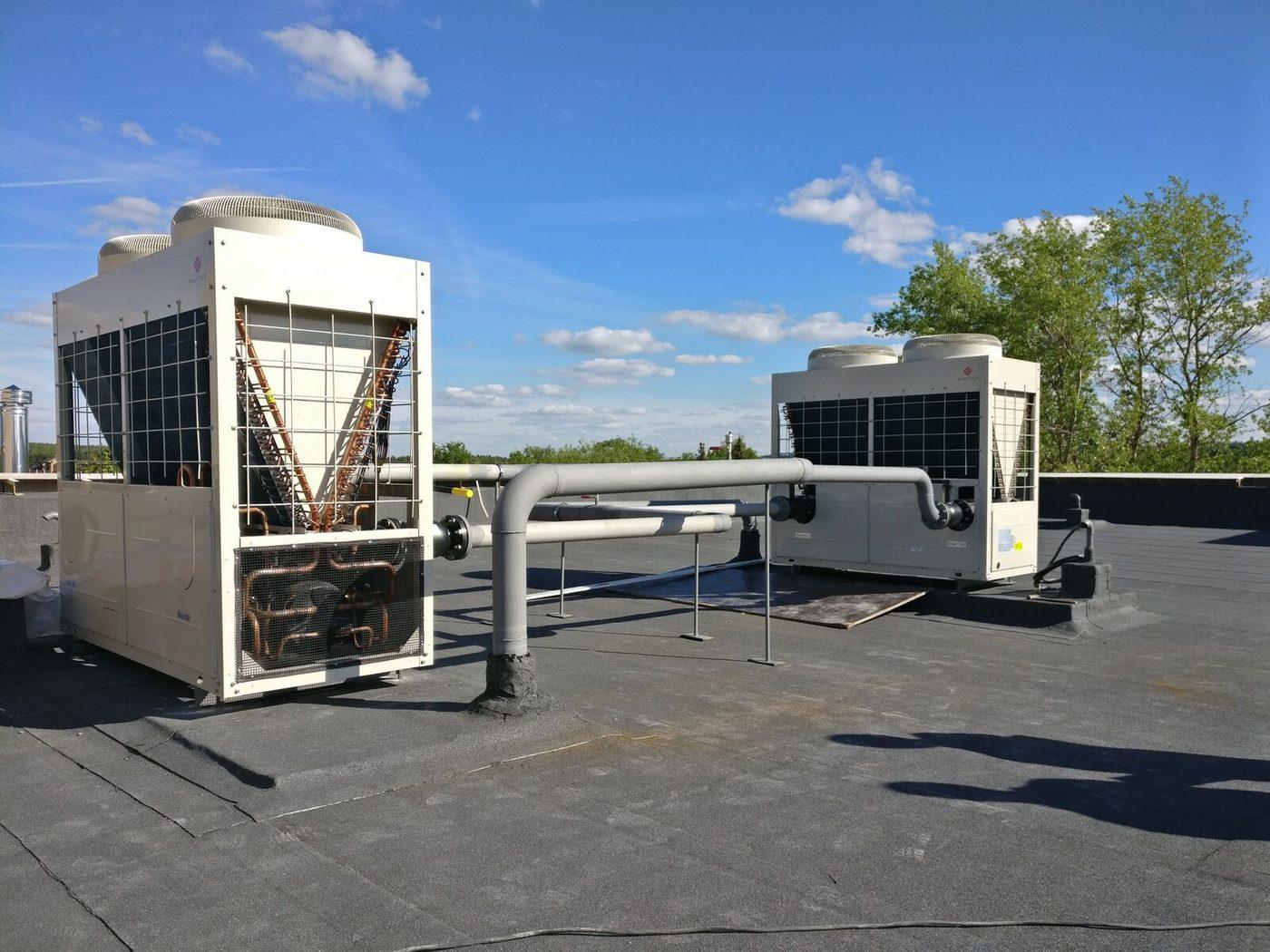

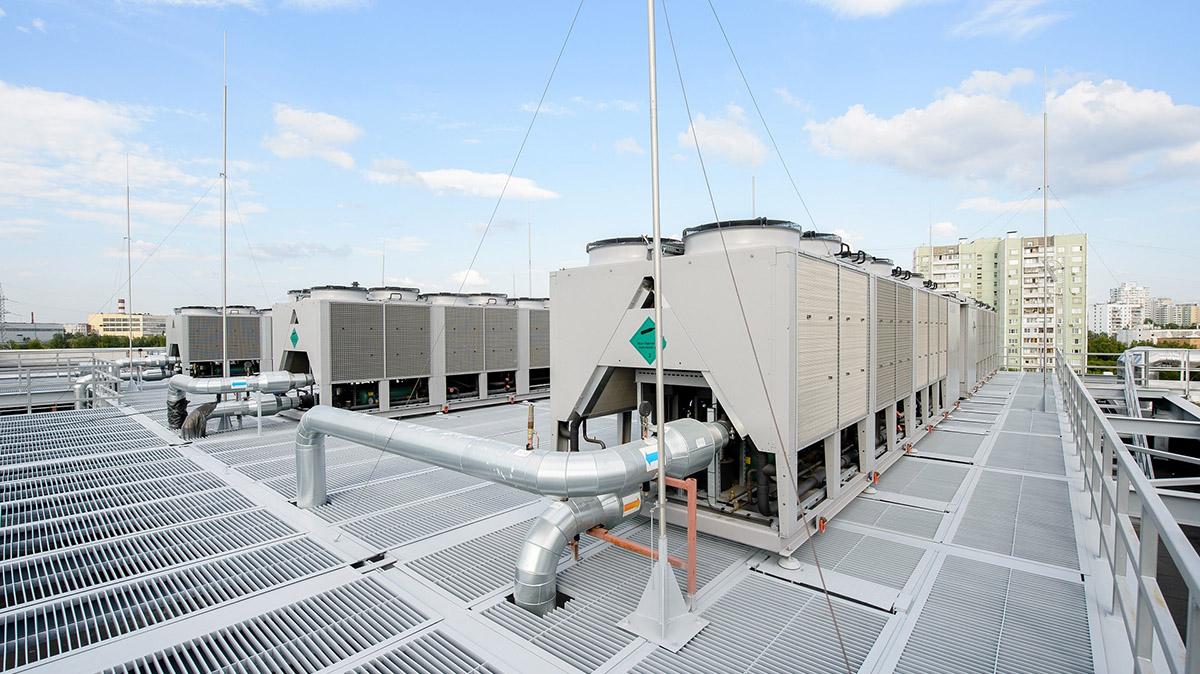

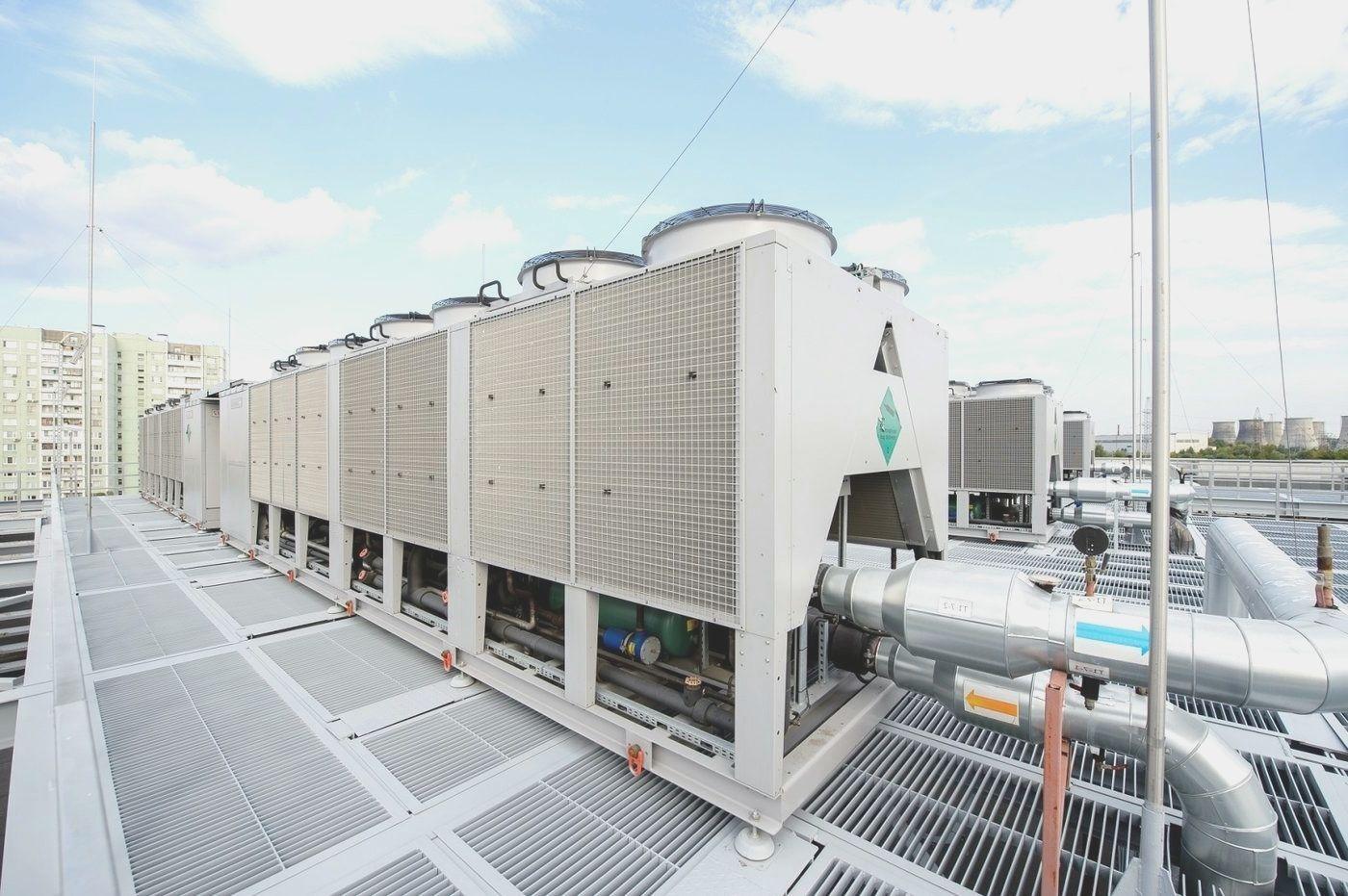

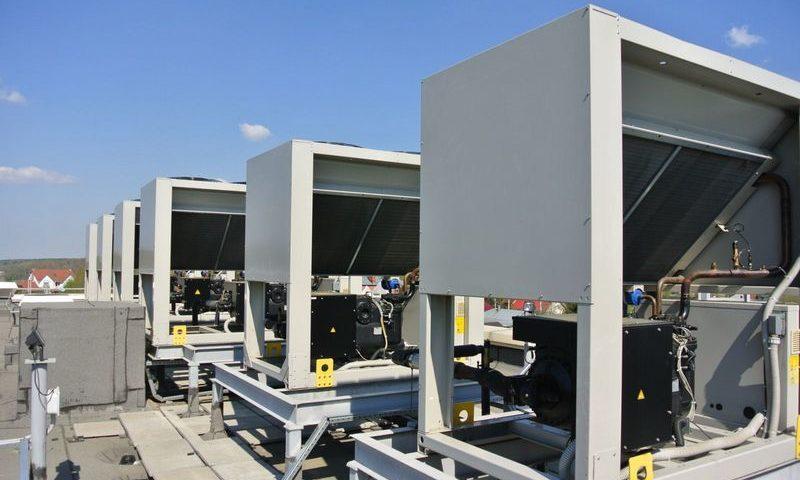

Die zentrale Kältemaschine ist eine Kältemaschine, die auf dem Dach eines Gebäudes installiert ist. Im Kühler befindet sich Wasser oder eine andere Flüssigkeit (bei kaltem Wetter Frostschutzmittel), die vom Gerät ständig gekühlt und erwärmt wird. Diese Prozesse laufen parallel ab, da die Kältemaschinen zwei Wasserkreisläufe haben.Im Sommer wird das Wasser gekühlt, im Winter wird es beheizt.

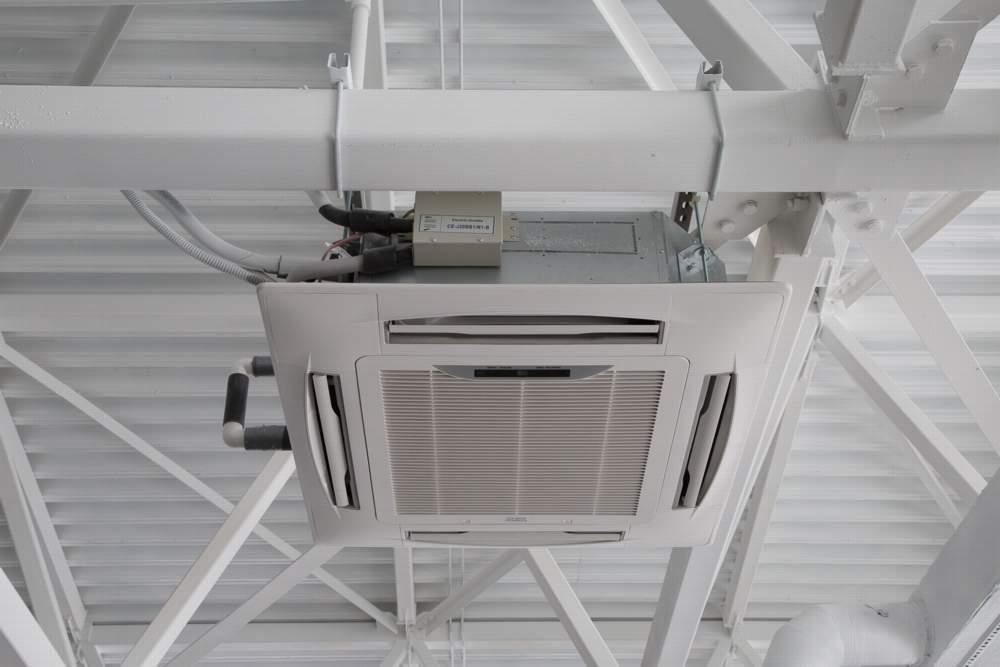

Die Flüssigkeit im Chiller wird von den Gebläsekonvektoren verwendet. Fancoils sind Wärmetauscher, die in Innenräumen installiert werden. Im Gegensatz zu bedingten Zentralheizungsbatterien sind Gebläsekonvektoren auch mit einem Ventilator ausgestattet. Diese Ventilatoren saugen Luft aus dem Raum in die Gebläsekonvektoreinheit und sie wird innerhalb der Einheit erwärmt oder gekühlt. Danach wird der Ventilator ausgeblasen und die Luft mit der eingestellten Temperatur ist wieder im Raum.
Die Flüssigkeit aus dem Kühler wird durch Rohre in den Gebläsekonvektor geleitet. Typischerweise sind Gebläsekonvektoren mit zwei oder vier Rohren ausgestattet. Durch sie zirkuliert die Flüssigkeit aus dem Chiller ständig durch die Gebläsekonvektoren.
Zweirohrmodelle von Gebläsekonvektoren funktionieren nur zum Kühlen, Vierrohrmodelle - sowohl zum Kühlen als auch zum Heizen. Da kontinuierlich Wasser in den Gebläsekonvektor strömt, hört das Heizen oder Kühlen nicht auf und die gewünschte Temperatur im Raum wird konstant gehalten.
Die Pumpe ist ein weiteres unverzichtbares Element des Chiller-Fan Coil-Systems. Die Pumpe ist das Bindeglied zwischen dem Chiller und den Gebläsekonvektoren, und die Pumpe bestimmt die Effizienz beim Heizen oder Kühlen des Raums.
Zusätzlich zu den Hauptkomponenten müssen Chiller-Gebläsekonvektoren über ein Steuerungssystem verfügen. Es ist wie eine zentrale Steuereinheit, die den Betrieb der Pumpstation und der Kältemaschine regelt. Das Steuersystem ermöglicht die Wahl der Betriebsart des Chillers (Heizen oder Kühlen) und regelt auch die Intensität der Pumpe.
Fancoils arbeiten entweder im manuellen oder automatischen Modus.Im ersten Fall können Sie die Zufuhr von kaltem oder heißem Wasser zum Gerät manuell steuern, im zweiten erfolgt dieser Vorgang automatisch dank der in den Gebläsekonvektoren installierten Thermostaten, die die Lufttemperatur im Raum messen und regulieren Betrieb des Gerätes gemäß diesen Daten.
Was sind Chiller-Fan Coils und wie unterscheiden sie sich?
Zunächst einmal unterscheiden sich verschiedene Systemmodelle in der Größe und Leistung von Kältemaschinen und Pumpen. Dies sind Schlüsselelemente, die beeinflussen, wie und wo dieses System verwendet werden kann. Es gibt kleine Pumpen und kleine Kältemaschinen zum individuellen Heizen von Privathäusern, aber noch häufiger werden große Pumpstationen und große Kältemaschinen zum Heizen und Kühlen großer Räume hergestellt.
Kühler unterscheiden sich auch in der Funktionalität. Einige Kältemaschinen können Wasser nur kühlen, andere können es auch erwärmen. Der Kondensator im Gebläsekonvektor kann sowohl mit Luft als auch mit Flüssigkeit gekühlt werden.

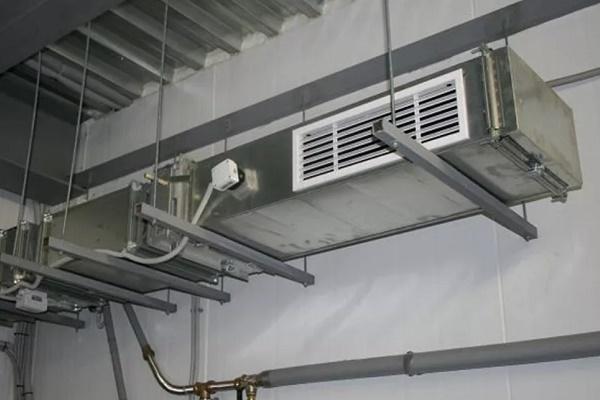

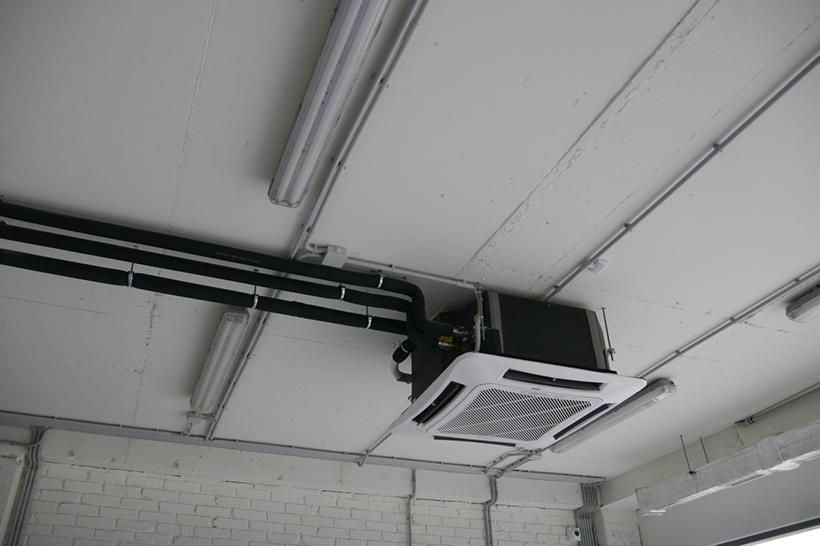

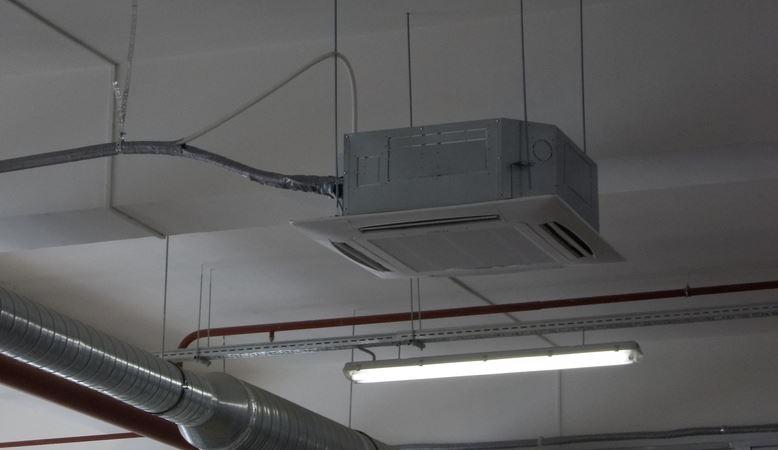

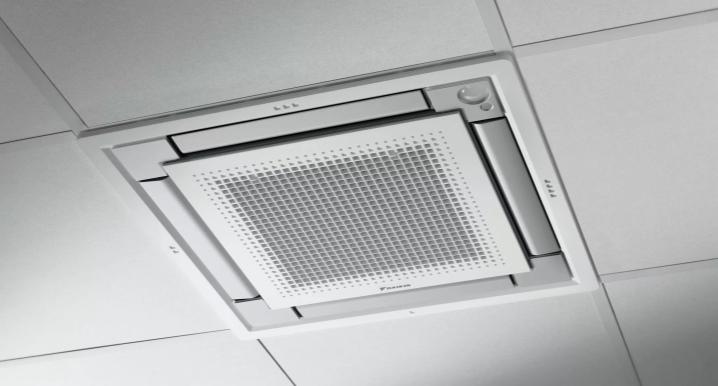

Fancoils unterscheiden sich in der Art der Installation: Es gibt Wand-, Boden- und Deckengeräte. Darüber hinaus sind Gebläsekonvektoren Zweirohr- und Vierrohrgeräte - zum Kühlen bzw. zum Kühlen und Heizen von Räumen.
Vor- und Nachteile des Chiller-Fan Coil-Systems
Chiller-Fan Coil ist ein universelles System. Es ermöglicht Ihnen, den Raum sowohl zu heizen als auch zu kühlen, was bedeutet, dass Sie dank dessen keine separaten Systeme für verschiedene Jahreszeiten verwenden müssen (z. B. eine Klimaanlage für den Sommer und eine Boilerbatterie für den Winter).
Chiller-Fan Coil zeichnet sich durch hohe Effizienz und Sicherheit aus. Selbst im Falle eines Unfalls ist das Maximum, das das Gelände bedroht, eine Überschwemmung mit Wasser.Fan Coil-Kältemaschinen können jedoch bei entsprechender Aufmerksamkeit viele Jahre ganzjährig betrieben werden, und schwerwiegende Ausfälle werden nicht auftreten.
Dieses System ist beliebig skalierbar. Es können unendlich viele Gebläsekonvektoren installiert werden, Hauptsache ein Chiller mit ausreichendem Volumen und eine Pumpe mit ausreichender Leistung. Auch Chiller-Fan Coils können jederzeit nachgerüstet werden: Neue Fan Coils hinzufügen, eine Pumpe oder ein Kühlaggregat wechseln.
Dieses System hat auch Nachteile:
- Erstens sind die Kosten für eine Einheit Wärmeenergie, die von einem Kühler erzeugt wird, ziemlich hoch - höher als beim Heizen mit demselben Gaskessel.
- Zweitens ist das Chiller-Fan-Coil-System für große Räume effektiv. In Wohnungen und Privathäusern ist definitiv kein Platz dafür - nur in seltenen Fällen, und selbst dann ist die Auswahl an einzelnen Modellen eines solchen Systems auf dem Markt gering.
Organisation des Systems
Chiller-Fan Coil ist ein komplexes System. In der Praxis bedeutet dies, dass die einzelnen Elemente des Systems (Kältemaschine, Pumpe, Gebläsekonvektoren) nach den Aufgaben ausgewählt werden, für die sie verwendet werden sollen.
Gebläsekonvektoren werden erstens nach ihrer Funktion ausgewählt (nur zum Kühlen oder auch zum Heizen - Zweirohr oder Vierrohr) und auch nach gestalterischen Gesichtspunkten (Installationsmethode - Wand, Boden, Decke) .
Ein Chiller-Fan Coil ist ein System, das nur bei einem individuellen Projekt installiert werden kann. In der Regel sind spezialisierte Unternehmen mit dem Kauf aller erforderlichen Geräte, der Installation und der weiteren Wartung des Systems beschäftigt. Sie helfen auch, die Arbeit des Systems aus technischer und gestalterischer Sicht zu organisieren.
Es gibt viele Modelle von Gebläsekonvektoren, Kühlern und Pumpen, die daher für jeden Fall einzeln ausgewählt werden. Es ist unmöglich, einfach Geräte zu kaufen und zu installieren, da dies auch Arbeiten an der Kommunikation innerhalb des Gebäudes erfordert.
Beliebte Systemmodelle
Angesichts der Schwierigkeiten, die die Arbeit mit dem Chiller-Fan-Coil-System begleiten (sie wurden oben erwähnt), macht es keinen Sinn, einige beliebte Modelle von Fan-Coil-Einheiten, Pumpen oder Kühlern in Betracht zu ziehen. All dies sind Nischeneinheiten, die in Russland nicht so verbreitet sind.
Berücksichtigen wir auch, dass es bei einer Chiller-Fan Coil Unit keine vorgefertigten Lösungen gibt (alle Elemente müssen projektbezogen separat ausgewählt werden).
Auf dieser Grundlage ist es offensichtlich, dass es sinnlos ist, beliebte Modelle zu ranken. Chiller, Gebläsekonvektoren, Rohre, Pumpen – all das wird separat bestellt und projektbezogen montiert. Chiller-Fan Coils sind keine Klimaanlagen, die einfach gekauft und installiert werden können, ohne detaillierte Projekte zu erstellen und ohne ernsthafte finanzielle Investitionen.
Fragen und Antworten
Die Auswahl an einzelnen Kaltwassersätzen und kleinen Pumpen auf dem Markt ist gering, weshalb ein solches System allenfalls in einem großen Haus zum Einsatz kommen kann. Außerdem ist das Beheizen eines Raumes im Winter mit einem solchen System teurer als mit anderen. Für große Gebäude ist dies nicht kritisch, für Eigentümer von Privathäusern kann dies jedoch zu einem ernsthaften Hindernis werden.
Ja und nein. Chiller-Gebläsekonvektoren sind durchaus in der Lage, bei starkem Frost zu arbeiten, aber anstelle von Wasser im Chiller müssen Sie nicht gefrierende Flüssigkeiten verwenden.Gebläsekonvektoren saugen beim Heizen keine Luft von außerhalb des Gebäudes an, wodurch sich die zirkulierende Luft leichter aufheizen lässt und die Temperatur im Raum auch leichter gehalten werden kann – das Außenklima hat keinen Einfluss auf den Betrieb des Ventilators Spuleneinheit in irgendeiner Weise. Gebläsekonvektoren werden mit dem Heizen fertig, aber die Kosten für eine solche Heizung werden höher sein als die von analogen Systemen.
Ja. Das System hat eine hohe Effizienz und Heiz-Kühl-Effizienz. Darüber hinaus erfordern Gebläsekonvektoren nur minimale Wartung und können das ganze Jahr über funktionieren. Unter dem Gesichtspunkt der Rentabilität verlieren Chiller-Fan Coils in dem Sinne, dass das Heizen mit ihnen mehr kostet als mit dem gleichen Gas. Andererseits ist es einfacher, ein universelles und einzelnes Heiz-Kühlsystem zu warten als zwei oder mehr Systeme, und es rechnet sich auf lange Sicht.
Fazit
Chiller-Fan Coil ist ein universelles Raumkühlungs-Heizungssystem, das für große Gebäude oder große Privathäuser geeignet ist. Seine Vorteile sind hohe Effizienz, Wirtschaftlichkeit, Sicherheit und Zuverlässigkeit sowie Skalierbarkeit und Upgrade-Fähigkeit. Ein solches System ersetzt perfekt die Zentralheizung oder andere Methoden zum Heizen und Kühlen sowie die Klimaanlage. Sein Nachteil liegt in den etwas höheren Arbeitskosten im Vergleich zu anderen Systemen und auch in der Komplexität der Arbeitsorganisation.
