So schließen Sie den Kessel an die Wasserversorgung an

Nach Überlegungen und einer gründlichen Analyse möglicher Optionen wurde daher beschlossen, das Problem der autonomen Warmwasserversorgung der Wohnung zu beseitigen. durch Installation eines Elektrospeicherkessels. Das Geschäft wählte und kaufte das gewünschte Modell, das am besten geeignet ist und von seine Volumen, und von Grad der Automatisierung und von Layout, und von externe Gestaltung.

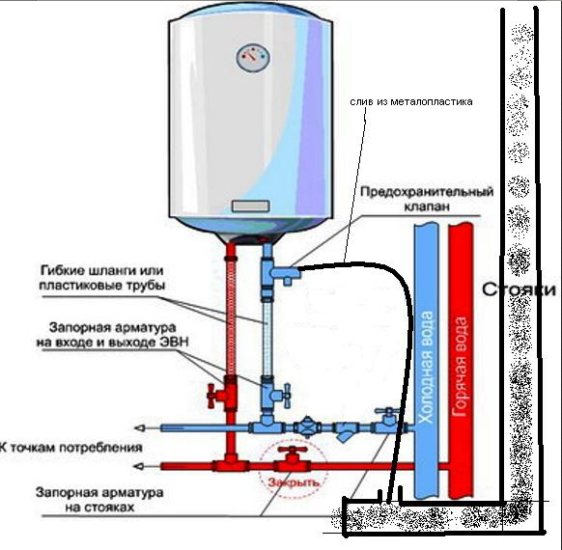

Schema zum Anschluss des Kessels an die Wasserversorgung

Jetzt Überreste lösen Sie das Problem, wie der Kessel an die Wasserversorgung und Stromversorgung angeschlossen wird. Sie können natürlich die Dienste von Meistern in Anspruch nehmen, deren Ankündigungen in jeder lokalen Zeitung in Hülle und Fülle zu finden sind. Warum versuchen Sie es nicht selbst? Wenn es gibt sicher Kenntnisse in der Schlosserarbeit, dann scheint dies durchaus eine machbare Aufgabe zu sein.

Die Fragen des Anschlusses an das Stromversorgungsnetz bedürfen einer gesonderten Betrachtung. In diesem Artikel liegt der Schwerpunkt auf dem richtigen und sicheren Anschluss des Kessels „auf dem Wasser“.

Standardschaltplan

Eine Person, die eine allgemeine Vorstellung von der Anordnung des Wasserversorgungsnetzes im Wohnungsmaßstab und dem Betriebskonzept eines elektrischen Warmwasserspeichers hat, wird mit der Reihenfolge seines Anschlusses an die Rohre nicht schwer herauszufinden sein der Kalt- und Warmwasserversorgung.

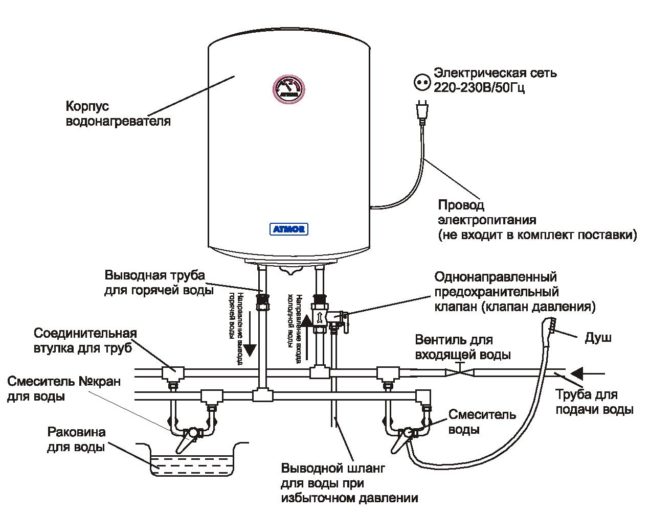

Kesselanschlussplan in der Wohnung

• Dem Boiler muss also kaltes Wasser zugeführt werden. Dies erfolgt durch Einfügen (Montieren) eines T-Stücks an der unter bestimmten Bedingungen am besten geeigneten Stelle.
• Auf dem Krug Pipeline Es muss eine Sicherheitsgruppe installiert werden - ein oder mehrere Spezialventile. Über sie Wichtigkeit und Installationsregeln werden weiter unten in einem separaten Abschnitt des Artikels besprochen.
• Die Austrittsleitung des erwärmten Wassers schneidet in das Netz der örtlichen Warmwasserversorgung der Wohnung - direkt in die Durchgangsleitung - durch das installierte T-Stück, entweder das Am liebsten Sammler. Wenn die Wohnung an ein zentrales Warmwassernetz angeschlossen ist, Notwendig stellen ein Kran, der bei Bedarf das interne Netzwerk von der gemeinsamen Steigleitung trennt.


  Schema für den allgemeinen Anschluss der Wohnung an die Warmwasserversorgung

• Dieses allgemein anerkannte Schema kann um einige Elemente ergänzt werden. Daher ziehen es viele Meister vor, T-Stücke mit Hähnen vor den Eingängen zum Kessel sowohl an heißen als auch an kalten Rohren zu installieren, die das Entleeren des Elektroheizungstanks für Wartungs- oder Reparaturarbeiten erleichtern. Dies "beschwert" den Installationsprozess etwas, aber gibt in der Zukunft sicher Einrichtungen.
• Wenn im Kaltwasserversorgungsnetz häufig Druckstöße auftreten oder der Wasserdruck die für einen bestimmten Kessel zulässigen Werte überschreitet, ist ein Wasserminderer erforderlich. Es gleicht den Druck aus und schützt die elektrische Heizung vor hydraulischen Stößen.

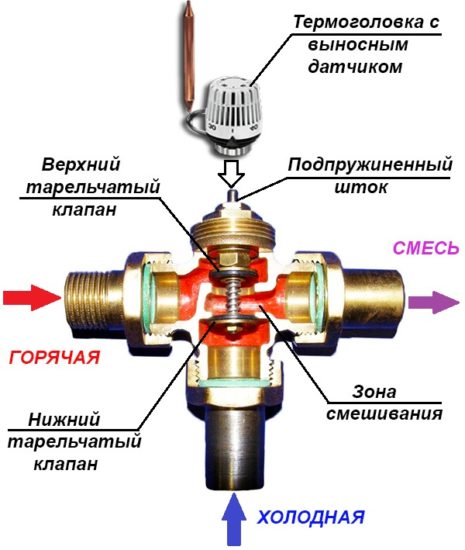

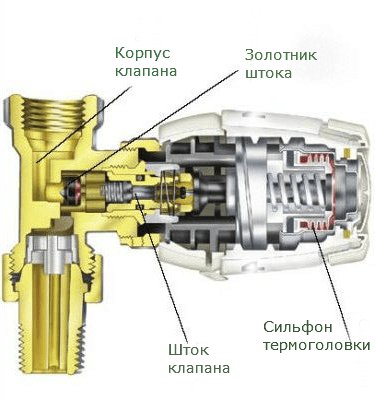

  Thermostatventil

• Noch Eine Ergänzung könnte ein Thermostatmischer sein Ventil. Es sorgt für eine gleichmäßige, voreingestellte Temperatur im Warmwasserversorgungssystem, eliminiert die Möglichkeit möglicher Verbrennungen und usw.. Für die Installation ist jedoch eine Verbindung erforderlich. noch ein T-Stück in der Kaltwasserleitung - im Thermostatventil selbst werden heiße und kalte Ströme auf die erforderliche Temperatur gemischt.

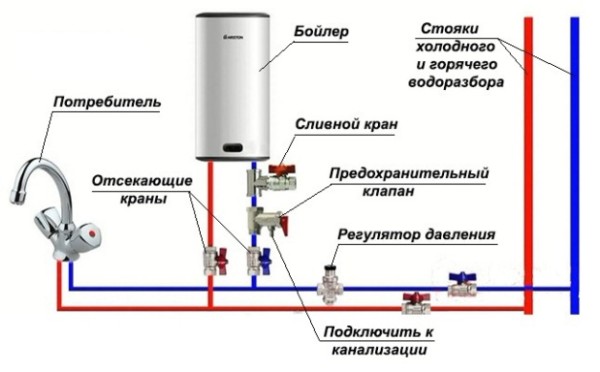

  Schema mit einem Thermostatventil

Wie kann man in eine Kaltwasserleitung "krachen"?

Eine der Hauptaufgaben besteht darin, ein T-Stück in ein kaltes Rohr einzuführen. Es gibt verschiedene Lösungen für dieses Problem - es hängt alles davon ab und von Rohrmaterial, und von setzt Sie Lage.

Metallrohr

Die meisten arbeitsintensiv, vielleicht ein Fall, der besondere Fähigkeiten erfordert und Werkzeug. Wir werden das Thema Schweißarbeiten nicht berücksichtigen - dieser Ansatz wird in einer Wohnung praktisch nicht angewendet.

• Option eins - wenn es möglich ist, das Rohr zu schneiden und an beiden Enden das gewünschte ½-Zoll-Gewinde zu schneiden. In diesem Fall ist es möglich, das T-Stück durch eine normale Sanitärarmatur zu installieren oder es zu verpacken Besondere Kupplungen mit Überwurfmuttern - "amerikanisch".
• Die zweite Option ist, wenn die Position des Rohrs die Verwendung eines Gewindewerkzeugs (Matrizen mit Halter) ausschließt. In diesem Fall müssen, zu ... haben Verwenden Sie einen speziellen Reparatur- und Montageclip mit einem Wasserhahn, der unter Klempnern oft als „Vampir“ bezeichnet wird. Dies ist eine zusammenklappbare Struktur aus Gusseisen oder Messing mit einer Gummidichtung im Inneren und einem senkrechten T-Auslass und Übergang auf ein Innen- oder Außengewinde.

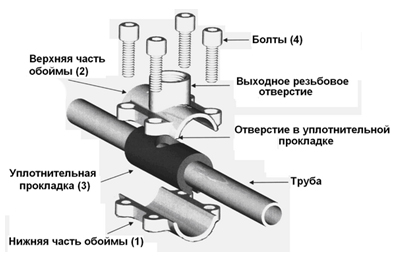

  Es sieht aus wie ein Reparatur- und Installationsclip "Vampire"

Und das ist das Setup-Diagramm.

Die Pfeife wird sorgfältig von alter Farbe und Rost gereinigt. Dann wird an der richtigen Stelle am Rohr mit vorab abgesperrtem Wasser ein radiales Loch mit einem Durchmesser gebohrt, der dem Loch an der Kupplung entspricht. Ein zu großes Loch wirkt sich negativ auf die Festigkeitseigenschaften des Rohrs aus. Zu wenig ist zu schnell wird überwuchern Schmutz. Lochmitte markieren Notwendig die weitere Verlegerichtung der Leitung zum Kessel berücksichtigen.

Die Kupplung wird durch eine Gummidichtung aufgesetzt und mit Standardschrauben fest zusammengezogen. Jetzt ab Sie Gewindeteil können Sie jede Art von Rohr weiterverlegen.

Metall-Kunststoff-Rohr

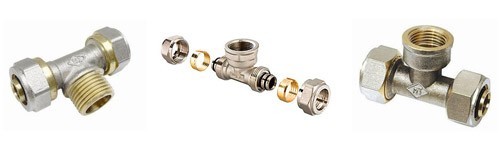

T-Stück für Metall-Kunststoff

Die vielleicht einfachste Option, für die nur Schraubenschlüssel und ein Cuttermesser erforderlich sind. An der richtigen Stelle wird das Rohr mit durchtrennt unter Berücksichtigung T-Stück Länge. Dann wird das T-Stück selbst an den Standard-Klemmverschraubungen mit Zugang zu einem Außen- oder Innengewinde oder mit demselben installiert passend zu Ausweg, wenn geplant ist, die Metallschicht weiter zu führen.

Rohr aus Polypropylen

Dies erfordert eine besondere Herangehensweise. Um ein T-Stück mit einem speziellen Lötkolben zu schweißen, benötigen Sie bestimmt «Erweiterung» Rohrstücke für simultane koaxiale Beheizung. Sie können natürlich den Weg gehen, einen "Vampir" zu installieren, aber das Risiko ist es immer noch nicht wert. Es ist besser, einen Abschnitt der Rohrleitung zu schneiden und dann zu löten entfernbar Ausführung mit T-Stück und Übergängen zu Kupplungen—"Amerikaner". Etwas teurer darf es sein, aber Verlässlichkeit Die Einbindung ist gewährleistet.

Dasselbe tun sie beim Einführen eines Rohrs mit Warmwasser, falls geplant Sie Anschluss an das interne Wohnungsnetz der Warmwasserversorgung.

So schließen Sie die Rohrleitung an den Kessel an

Also werden die T-Stücke in die Hauptwasserleitungen der Warm- und Kaltwasserversorgung geschnitten, Wasserhähne darauf installiert und es bleibt, die Rohre zum Kessel zu bringen und sie anzuschließen. Welche Option wählen?

1. Zunächst wird der gesamte „Aufsatz“ mit dem Kessel verbunden. Jedes Modell hat zwei 1/2" Außengewinde. Sie sind mit den entsprechenden Farben gekennzeichnet, um Fehler bei der Installation auszuschließen.

Für den Anfang — Guter Rat: Verpacken Sie nicht alle Kabel direkt an der Elektroheizung. Von Zeit zu Zeit gibt es Situationen, in denen es notwendig ist, den Kessel für Wartungs- oder Reparaturarbeiten zu entfernen, und wenn "hart» Verbindung kann auftreten sicher Probleme beim Abbau.

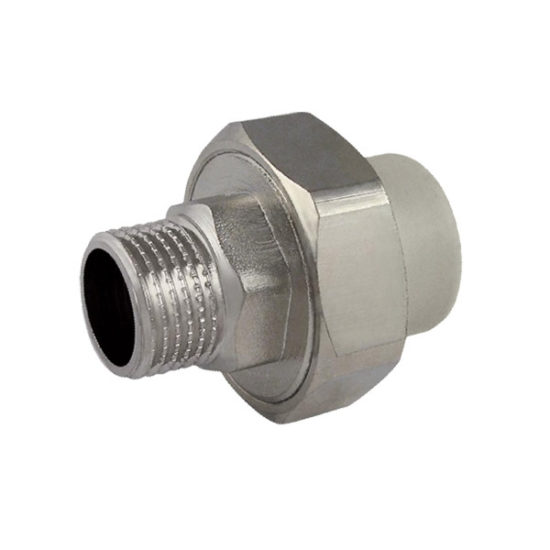

Kupplung amerikanisch

Die optimale Lösung des Problems ist die Installation einer Kupplung an den Düsen des Kessels—"Amerikanisch", von dem alle anderen Elemente weiter gehen werden. Verbindung wird hergestellt zuverlässig, und das Trennen des Kessels von den Rohrleitungen wird hell Aufgabe für 2—3 Minuten.

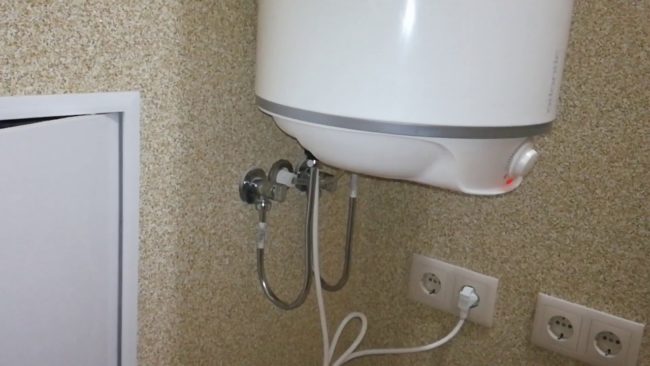

Die zweite Möglichkeit sind flexible Schläuche aus Metall flechten. Auf den ersten Blick eine hervorragende Lösung, die viele Probleme sofort beseitigt. Allerdings nicht alles so einfach.

• Erstens müssen die Produkte von hoher Qualität sein – der Markt wimmelt nur so von minderwertigen Fälschungen.

• Zweitens müssen die Schläuche frei verlegt werden, ohne dass unnötige Biegungen und Schleifen entstehen. Jede übermäßige Spannung im Schlauch führt mit unnötiger Vibration bei Druckabfall, zu einem schnellen Ausfall.
• Und drittens schreiben einige Hersteller von Kesseln aus eigenen Gründen direkt in der technischen Dokumentation ein Verbot der Verwendung solcher flexiblen Verbindungen vor. Diese Regel brechen mit sich bringen, im Reklamationsfall die Verweigerung von Gewährleistungsverpflichtungen durch das Unternehmen.

In jedem Fall ist es gemäß den Regeln der elektrischen Sicherheit strengstens verboten, den Kessel direkt oder über metallisierte Schläuche an eine metallische Wasserversorgung anzuschließen. Ein Phasenausfall am Gerätegehäuse kann bei Ausfall des Schutzsystems zur Ausbreitung lebensgefährlicher Spannung über das Wasserversorgungssystem führen, brandgefährliche Situationen.

2. Ein einfacher Anschluss des Rohrs an das Rohr kann durch den Warmwasserauslass erfolgen, obwohl es sinnvoll ist, es hier zu installieren abgeschnitten klopfen - Es wird immer eine Gelegenheit geben deaktivieren Leitung zur vorübergehenden Konservierung des Heizgerätes bzw Abbau.
3. Wir halten uns an den "kalten" Eingang nächste Folge (in Richtung vom "blauen" Rohr des Kessels):

• Kupplung—"amerikanisch" (am optimalsten mit direkter Verrohrung).
• Ein T-Stück mit Ablasshahn (falls gewünscht).
• Kombi-Überdruckventil (Notwendig, und ist nicht verhandelbar).
• Absperrventil - gibt die Möglichkeit, die Wasserversorgung in unmittelbarer Nähe der Elektroheizung abzuschalten (ein optionales Element, aber durchaus sinnvoll).
• Druckminderer - falls erforderlich. öfter Sonnesein sein immer noch auf den General setzen Eingang Wasserversorgungsnetz in der Wohnung (Haus).

4. Welche Rohre verwenden?

• Es ist unmöglich, allgemeine Ratschläge zu geben, wenn auch ästhetisch, und ihre Überlegungen Verlässlichkeit Trotzdem ist die Wahl der Polypropylenrohre optimal. Sie sehen viel ordentlicher aus, und es besteht die Möglichkeit wenn gewünscht, mauern Sie sie nach dem Testen in die Wände ein.

• Die Installation von „Metall-Kunststoff“ mag einfacher erscheinen, ist aber sowohl äußerlich als auch in Bezug auf die Haltbarkeit Polypropylen deutlich unterlegen.


  Äußerlich kann man nicht einmal sagen, dass die Rohre aus Metall-Kunststoff bestehen

• Wir haben bereits Metallrohre erwähnt - der Anschluss an den Kessel ist strengstens verboten.

Das Sicherheitsventil ist das wichtigste Element

Kessel können explodieren! Ja, das ist kein Scherz! Um eine Explosion zu verhindern und Überdruck abzubauen, unbedingt ein Sicherheitsventil einbauen!

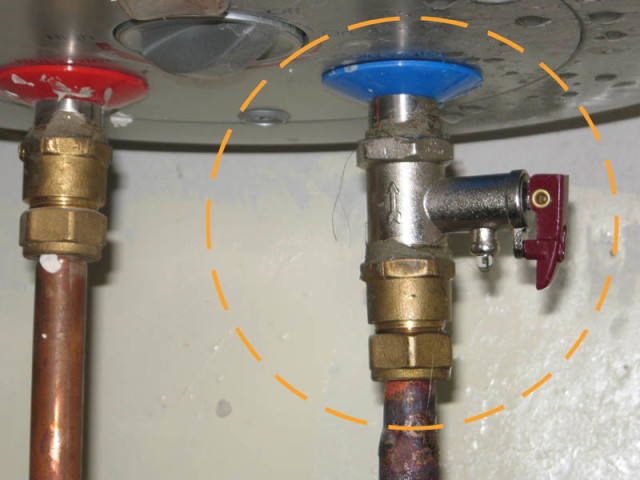

Sicherheitsventil mit Wasserablasshebel

Diesem Element des Systems sollte besondere Aufmerksamkeit geschenkt werden. Trotz zahlreicher Warnungen vor der Notwendigkeit eines solchen Ventils, gelegentlich Es gibt Berichte über Unfälle mit Elektroheizungen, deren direkte Ursache die Missachtung von Sicherheitsanforderungen war.

Dieses kleine und ziemlich einfache Gerät hat zwei Funktionen - ein Rückschlagventil, das den Wasserabfluss verhindert Behälter Boiler und ein Flüssigkeitsüberdruckventil im Heizungstank. Beides sind gewöhnliche Sitzventile, jedoch mit unterschiedlichen Wirkungsrichtungen und für unterschiedliche Druckwerte ausgelegt.

Das Ventil wird in strikter Übereinstimmung mit der auf seinem Körper angegebenen Richtung der Wasserbewegung montiert. Um die Bedeutung dieses Elements zu verstehen, lassen Sie uns Situationen simulieren, die sich zwangsläufig ergeben, wenn es nicht vorhanden ist.

• Der Wasserzufluss in den Heizungstank wird durch einen konstanten Druck im Wasserversorgungssystem gewährleistet.Es ist jedoch niemand gegen Druckabfall oder sogar sein vollständiges Verschwinden während der Arbeiten auf Autobahnen garantiert (und in anderen Bereichen wird auch nachts ein erheblicher Druckabfall praktiziert). In Ermangelung eines Rückschlagventils aufgrund eines Druckanstiegs des erhitzten Wassers Behälter Kessel, zwangsläufig werde gehen Sie Rückfluss, und heißes Wasser kann plötzlich aus den Kaltwasserhähnen kommen und hineinlaufen Toilettenschüssel Zisterne, oder sogar durch die kalte Hauptleitung zu den Nachbarn fließen. Aber das noch nicht das Schlimmste. Kessel Überreste "trocken", und dies kann zu einem Ausgang führen Heizkörper Außer Betrieb.
• Bis jetzt gibt es "Handwerker", die die Bedeutung des Rückschlagventils verstehen, sich auf dessen Installation beschränken und die Notwendigkeit eines "Stalls" ignorieren. Damit bauen sie ohne Übertreibung "Sprengstoff" ein seine Gehäuse. Urteile selbst:

Kam heraus Gebäude Thermostat (leider, aber das passiert). Arbeit Heizkörper im Kessel hört nicht auf, die Temperatur wachsend erreichen 100 Grad und diesen Wert überschreiten. Nach den Gesetzen der Thermodynamik steigt auch der Druck in einem geschlossenen Raum, und kochendes Wasser darf nicht auftreten, da der Siedepunkt deutlich über der 100-Grad-Marke liegt. Unter solchen Umständen führt jede Öffnung eines Ventils oder ein Riss im Gehäuse zu einem plötzlichen Druckabfall. und wie Folge, sofortiges Sieden eines großen Volumen Wasser unter Freisetzung einer großen Menge Dampf. Die Explosion ist so stark, dass sie die inneren Trennwände sprengt.

All dies kann und sollte vermieden werden, indem einfach ein Sicherheitsventil installiert wird.Sobald der Druck im Tank die zulässigen Grenzen leicht überschreitet, wird überschüssige Flüssigkeit einfach abgelassen, wodurch ein Notfall verhindert wird.

Viele Benutzer beklagen manchmal, dass Wasser aus der Ventildüse tropft oder sogar austritt.  Sie sollten beruhigt sein - mehr Sorge sollte ein Ventil bereiten, das auch bei hohen Werten der eingestellten Heiztemperatur immer trocken blieb. - Es besteht der Verdacht, dass es defekt ist.

Und mit dem Auftreten von Flüssigkeit an der Ventildüse ist es einfach zu handhaben - legen Sie einfach einen Schlauch darauf (besser - transparent, zur visuellen Kontrolle). was auch in den Abfluss geleitet bachek Toilette oder kracht in ein Steigrohr. Wenn das Ventil dauerhaft und reichlich austritt, lohnt es sich zu überprüfen, ob die Passwerte den Eigenschaften des Kessels entsprechen. Darüber hinaus vielleicht auf Deutsch „eingehakte“ Feder. In beiden Fällen lässt sich das Problem einfach durch den Einbau des gewünschten neuen Ventils lösen, besonders seit es ist preiswert.

Video: Wir installieren den Kessel und schließen ihn mit eigenen Händen an die Wasserversorgung an

Die Einhaltung aller Sicherheitsanforderungen bei der Installation eines Heizkessels ist die wichtigste Voraussetzung für seinen ordnungsgemäßen, störungsfreien Betrieb. Ansonsten ist dieser Prozess durchaus eine machbare Aufgabe für jeden guten Vermieter.
