Holzbefeuerter Wasserkocher: Werksinstallation, wie man ihn selbst macht

Auf warmes Wasser im Haus kann man nur schwer verzichten, und das gleichzeitige Heizen aller Räume ist viel bequemer als ein Ofen in einem Raum, der maximal zwei Räume beheizen kann.

Holzbefeuerter Wasserkocher

Heißes Wasser Kessel auf Holz ist eine gute Option für ein Haus außerhalb der Stadt oder ein Landhaus, in dem es sich befindet Gastgeber leben die meiste Zeit des Jahres.

Es gibt verschiedene Arten von Warmwasserkesseln, die nur zum Erhitzen von Wasser oder zum Heizen bestimmt sind, und es gibt Kessel mit zwei Kreisläufen, die das Haus heizen und Warmwasser für den Haushaltsbedarf liefern. Nachdem Sie mehrere Optionen für verschiedene Arten von holzbefeuerten Warmwasserbereitern in Betracht gezogen haben, können Sie leicht entscheiden, welche im Haus gefragter ist.

Titan

Zu den holzbefeuerten Boilern, die Wasser zum Duschen oder Baden erhitzen, gehören Titans. Diese Geräte schaffen Komfort im Haushalt — seit vielen Jahrzehnten, sind aber auch heute noch gefragt, da sie eine kostengünstige und bewährte Art der Warmwasserbereitung sind.

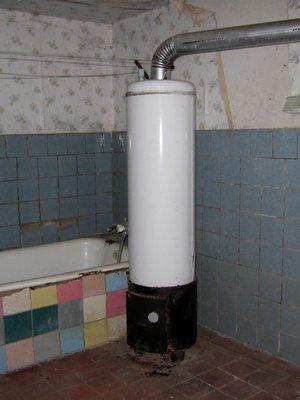

Titanboiler im Badezimmer

Titan ist ziemlich kompakt und kann daher direkt im Badezimmer oder in einer bequemen Ecke eines Landhauses installiert werden, wo die Eigentümer des Geländes normalerweise duschen.Die Hauptsache ist, dass Wasser ins Haus gebracht und dafür gesorgt werden muss Sie Abfluss. Früher war fertiges Titan des gewünschten Modells ziemlich schwierig in einem Geschäft zu kaufen, daher wurden sie normalerweise selbst hergestellt oder von Handwerkern bestellt. Heutzutage ist es durchaus möglich, es in einem Vertriebsnetz abzuholen oder auf altmodische Weise selbst herzustellen, wenn Sie über die erforderlichen Fähigkeiten verfügen und Werkzeug.

Was ist Heißwassertitan? Dieses Gerät ist mit einer Brenn- und Blaskammer ausgestattet, auf der oben ein Wasserbehälter angeordnet ist. Schornstein Ein Rohr von einem Ofen mit Feuerraum führt durch einen Wassertank.

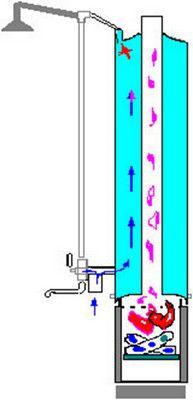

Schematische Darstellung eines Titankessels

Fertige Titanen bestehen meist aus Stahl und haben eine emaillierte oder verzinkte Innenbeschichtung. Der Feuerraum kann aus Stahl mit gusseisernen Einsätzen oder komplett aus Gusseisen bestehen. Das fertige Produkt umfasst einen Wasserhahn, Halterungen und ein Duschrohr.

Video: Vorgefertigtes Heißwassertitan auf Brennholz

Kaltwasser ist angeschlossen Titan durch einen Mischer, auf dem gibt es eine Sonderöffnung. Im Gegensatz zu den aus allen Wasserhähnen bekannten Armaturen hat dieses Titanelement nicht zwei, sondern eine Wasserzuführung, durch die es angesaugt wird Kapazität. Wenn Titan auf die erforderliche Temperatur erhitzt wird, beginnt die Auswahl danach inbegriffen Wasserhahn, beginnt sofort kaltes Wasser in den Tank zu fließen und ersetzt das verbrauchte Warmwasser. Sie können auch die zweite Zufuhr im Mixer öffnen — für kaltes Wasser, dann ist es möglich, die Temperatur des Wassers beim Benutzen der Dusche einzustellen.

Es ist wichtig, sich an eine Regel zu erinnern — ähjetzt und dann, was Panzer muss ständig mit Wasser gefüllt sein, auch nachdem der Ofenblock aufgehört hat zu feuern.

DIY Titankonstruktion

Wie kann man ein Titan selber bauen, oder wie seine noch genannt, eine mit Holz beheizte Säule? Das im Diagramm dargestellte Titan kann durchaus von Hand gefertigt werden, wenn Sie sich strikt an alle Nuancen halten.

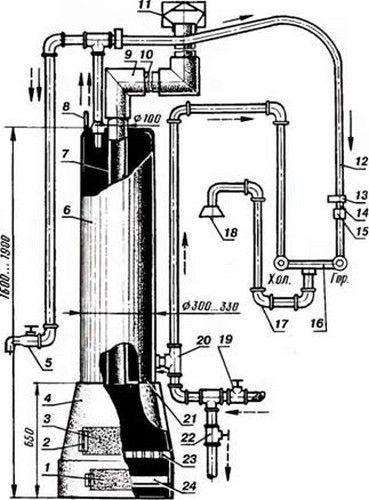

Schemazeichnung von hausgemachtem Titan

Titan besteht aus den folgenden Teilen, von denen Sie einige selbst herstellen können, andere müssen, zu ... haben im Baumarkt kaufen.

1. Die Tür flog.
2. Überdachung.
3. Ofentür.
4. Ofenkammer.
5. Klopfen.
6. Wassertank - Tank.
7. Ein Rauchrohr, das durch einen Wassertank führt.
8. Thermometer.
9. Knierotation des Schornsteinkanals.
10. Schornsteinrohr.
11. Ein Deflektor zum Schutz des Schornsteins vor Feuchtigkeit und Schmutz.
12. Schlauch oder Rohr.
13. Kragen.
14. Union.
15. Kupplung.
16. Wasserhahn, der an der Wand befestigt ist.
17. Adapterecke.
18. Duschkopf.
19. Kräne mit Ventilen.
20. Tee.
21. Gewindehülse.
22. Gitter.
23. Die Palette, auf der die Asche gesammelt wird.

Titan-Installation

Nachdem Sie einen Warmwasserbereiter gemäß dem vorgestellten Schema hergestellt haben, ngo müssen ordnungsgemäß und unter Einhaltung der Brandschutzvorschriften installiert werden.

1. Es muss eine Basis dafür vorbereitet werden, die aus einer Schicht Asbest oder Mauerwerk besteht, auf die ein Blech gelegt wird. Die Grundfläche muss mindestens 65 × 65 cm groß sein.
2. Von Ziegelwänden sollte Titan einen Abstand von 15 haben—20 cm, gut aus mit Holz ausgekleidet — nicht weniger als 45—50 cm Außerdem muss der Feuerraum mit Asbest oder einem dicken Stahlblech von Holzwandverkleidungen isoliert werden.
3. Vor der Ofentür muss eine feuerfeste Beschichtung verlegt werden — es kann eine Keramikfliese oder ein Blech sein.
4. Das Rauchrohr wird jährlich gereinigt und auf Unversehrtheit geprüft. Wenn darin Schäden festgestellt werden, muss das Rohr ersetzt werden.
5. Bei der Installation von Titan kann auf den Ausgang des Schornsteins zum Dach nicht verzichtet werden. Wenn das Dach flach ist, ist es besser, es anzuheben Sie ein oder einen halben Meter darüber, und wenn das Dach ein Giebel ist, wird das Rohr gemäß den in der Abbildung gezeigten Regeln platziert.

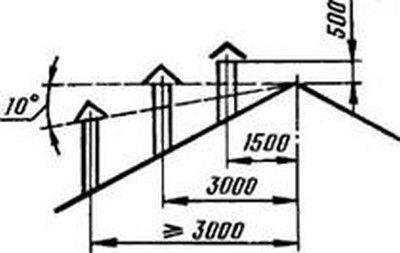

Die Regeln für die Platzierung des Rohrs auf dem Dach müssen unbedingt eingehalten werden

Bei richtiger Anhebung Schornstein Rohr, der Schornstein hat einen guten Zug, mit dem Sie den Ofen schnell aufheizen können, und meint und Wasser.

Nutzung von handgefertigtem Titan

1. Ein solches Titan kann auch ohne zentrale Wasserversorgung installiert werden. Dafür ist es eingestellt Wasser Lager Kapazität, die einen Abstand von 0,5 haben sollte – 1m über dem Titantank. In diesem Kapazität Wasser wird im Voraus gesammelt, und von dort fließt es, wenn Ventil Nr. 19 geöffnet wird in Titan, während Ventil Nr. 22 geschlossen werden muss. Das Diagramm zeigt deutlich die Wasserzirkulation in den Rohren: heißer Feststoff und kalt — gepunktete Linien.
2. Beim Befüllen des Tanks muss der an der Wand befindliche Hahn (Nr. 5) geöffnet werden. Wann Kapazität aus dem Wasserhahn auffüllen wird beginnen gießen Sie Wasser ein, und Sie müssen sofort den Wasserhahn schließen.
3. Wann Kapazität gefüllt wird, können Sie den Ofen befeuern. Unter keinen Umständen darf ein Feuer mit brennbaren Stoffen entzündet werden.
4. Wasser kann nicht eingebracht werden Behälter zum Kochen bringen, als Panzer es bildet sich eine große Menge an Kesselstein und die Wärmeübertragung wird reduziert. Daher ist es unbedingt erforderlich, ein Thermometer mit einem Wert über 100 Grad zu installieren, damit die Erwärmung des Wassers leichter kontrolliert werden kann.
5. Während des Betriebs von Titan müssen Sie die Temperatur sorgfältig überwachen — Überhitzung und übermäßiger Druckanstieg im Inneren Behälter, es kann explodieren. Um solche unglücklichen Folgen zu vermeiden Pipeline, ist in seinem oberen Teil ein spezielles Rohr angeschlossen, das in ein zusätzliches Ausdehnungsgefäß geführt wird. Falls installiert Wasser Lager Kapazität, die Düse kann abheben in Sie. Durch dieses Gerät wird der Druck verringert.
6. Innerhalb von 25—30 Minuten nach dem Anfeuern des Ofens erreicht die Temperatur 45—65 Grad.
7. Beim Entnehmen von heißem Wasser Kapazität kaltes Wasser beginnt sofort zu fließen und ersetzt heißes Wasser.

Warmwasserboiler

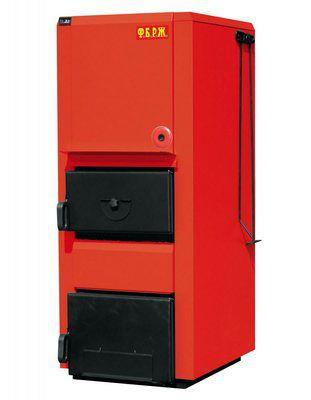

Wasserheizender Zweikreis-Holzkessel

Neben nur Warmwasserbereitern werden in vielen Fällen auch zu Hause benötigt Kessel für Heizung, die in Kombination mit Titan verbaut oder zugekauft werden kann Kessel mit eingebautem Boiler.

Dieses Diagramm zeigt deutlich, wie man Kessel kann zwei Funktionen erfüllen und das Haus mit Wärme und Warmwasser versorgen.

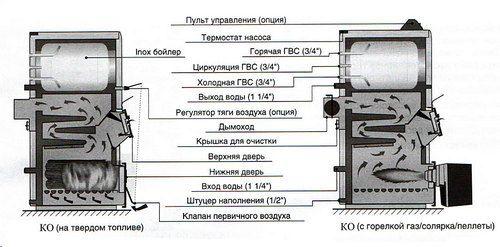

Schema des Geräts und des Betriebs des Kessels

Kesseldesign

BEI gegeben In diesem Fall zeigt das Diagramm deutlich den in den Kesselkörper eingebauten Kessel. Diese Heizung hat ein Labyrinthsystem für den Durchgang von erwärmter Luft — Dies ist ein Ofen, in den Brennstoff gelegt wird, und drei horizontale Platten, zwischen denen heiße Gase strömen. Sie verweilen länger im Boiler, geben mehr Wärme ab und erwärmen, bevor sie in den Schornstein hinausgehen, das Heizwasser und den Boiler — für die Verwendung von erwärmtem Wasser für Haushaltszwecke.

Kessel, funktioniert für Brennholz, aber es gibt Modelle arbeiten für Gas, Pellets oder auf Solar. letzte Variant trfickt eine kleine Modernisierung: In der unteren Tür ist ein Brenner eingebaut. Ein Holzgerät kann auch nach der Installation auf einen anderen Brennstoff umgerüstet werden, dazu sollten Sie jedoch einen Fachmann hinzuziehen. Das Diagramm zeigt deutlich die Änderungen in der Konstruktion nach der Änderung des Kessels.

Der Wirkungsgrad eines so angeordneten Kessels erreicht bis zu 87—92%. Neben dem Design selbst tragen auch die ziemlich dicken Wände der Brennkammer zu einer hohen Wärmeübertragung bei. — ihre Dicke beträgt einen halben Zentimeter. Solche Modelle sind mit Thermostaten zum Einschalten der Pumpe, einem Kühlkreislauf und einem Thermometer ausgestattet.

Die Reinigung und Wartung des Kessels während des Betriebs ist äußerst einfach, einschließlichqt mit prDas Bor enthält normalerweise ein Zubehör zum Reinigen.

Die Kesselinstallation unterscheidet sich nicht von der Titaninstallation — Dies muss auf sichere Weise erfolgen. Die Größe des Rauchrohrs hängt vom Modell des Kessels ab - Sie Der Durchmesser kann durch das aus dem Kessel kommende Rohr bestimmt werden. Der Schornstein wird durch das Dach abgeführt und die Abdichtung ist notwendigerweise um den Kopf herum angeordnet. Der Kopf soll nach t über das Dach ragenomu das gleiche Prinzip wie oben erwähnt.

Heißes Wasser Kessel für eine Sommerresidenz mit seinen eigenen Händen

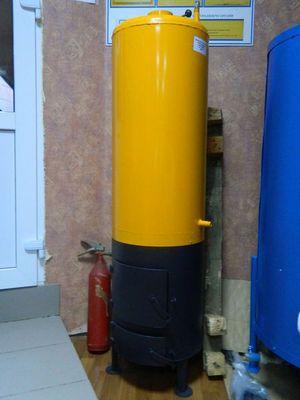

Das einfache Design des einfachsten Kessels für zweihundert Liter kann unabhängig hergestellt werden. Für ein Landhaus wird es für einen komfortablen Aufenthalt außerhalb der Stadt einfach unverzichtbar, und das alles zu minimalen Kosten. Um einen Wasserkocher zu bauen, benötigen Sie:

1. Metallfass von 200 Liter.
2. Rohr mit dicken Wänden drei vier mm und einen Durchmesser, der dem Durchmesser des Laufs entspricht.
3. Schornstein Rohr, Durchmesser 15—20cm, ein Sie Die Länge hängt von der Höhe des Hauses ab.
4. Ein Rohrstück, das "Knie" genannt wird — für Abfallgerät Ventil.
5. Ofen- und Blower-Doors, Rost.
6. Stahlblech fünf mm dick und 3 qm. Es ist für die Herstellung des Bodens und die Überlappung der Brenn- und Gebläsekammern erforderlich.
7. Auf hochwertige Werkzeuge zum Schneiden und Schweißen von Metall kann man nicht verzichten.

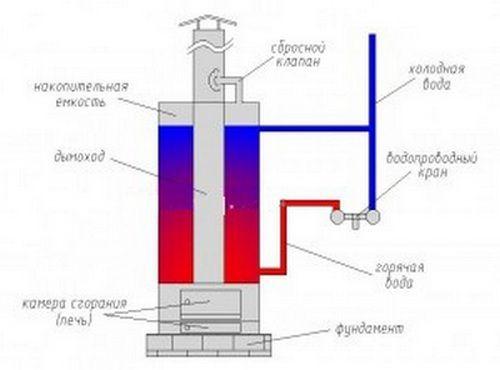

Ein solcher Kessel ist einfach selbst herzustellen

1. Aus Stahlblechen müssen Sie zwei Kreise entsprechend dem Rohrdurchmesser schneiden — für Boden und Trennwand zwischen Gebläse und Feuerraum.
2. In ein großes Rohr, aus dem der untere Teil des Kessels hergestellt wird, werden Löcher für den Ofen und das Gebläse geschnitten. Geschnittene und geschweißte Metallstücke können als Türen dienen, die auf geschweißte Scharniere gesetzt werden.
3. Ein Metallkreis wird an ein Rohrstück geschweißt — Dies wird die Unterseite des Gebläses sein.
4. Im zweiten Metallkreis für den Boden des Ofens wird ein Rechteck oder Quadrat für die Rostlasche ausgeschnitten. Dieser Kreis dient als Trennung zwischen Feuerraum und Gebläse.
5. Genau in der Mitte des Fassbodens und der Oberseite Sie plangeschnittene Löcher für Schornstein Rohr, das um 15 höher sein sollte als das Fass—20 Zentimeter.
6. Anschließend wird das Rohr eingelegt und ebenfalls im Unter- und Oberteil mit einer durchgehenden Naht verschweißt.
7. In jedem Fass Sie Die obere Ebene hat ein kleines rundes Loch, in das Sie ein Rohrstück in Form eines Knies schweißen müssen. Des Weiteren sein anderes Ende ist verbunden Schornstein Rohr — Dieser Teil fungiert als Entlastungsventil, das eine Überhitzung des Kessels durch Druckentlastung verhindert.
8. Dann auf einer Seite des Fasses unten Sie Teile in ein Metallrohr geschnitten — durch Sie Warmwasser wird gezapft. Ein Rohr schneidet in die Oberseite des Fasses, in Verbindung gebracht mit Sanitär und Sie Wasser wird hineinfließen Kapazität.
9. Des Weiteren Der untere Teil des Kessels, der eigentlich ein Ofen ist, muss auf einem vorbereiteten Fundamentpodest aus zwei Ziegelreihen installiert werden.
10. In der Endphase wird das Fass auf einem auf dem Fundament stehenden Rohr installiert und mit einer durchgehenden Schweißnaht daran angeschweißt.
11. Der Schornstein wird zuletzt installiert. Das Schornsteinrohr wird fest auf das Rohr aufgesetzt, fixiert Sie, und so sammeln Sie teilweise führen sie durch das Dach hinaus.

Für ein Landhaus dies Kessel dienen als Wärmequelle u Gastgeber Heißes Wasser wird immer verfügbar sein. Außerdem können Sie auf seiner oberen Ebene Speisen erhitzen.
