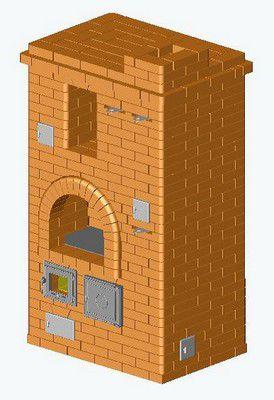

Doppelglocken-Heiz- und Kochherd

Eines der beliebtesten Modelle ist ein Zweiglocken-Heiz- und Kochherd, da er über die nötigsten Funktionen verfügt. — Dies ist das Heizen und Kochen zu Hause.

Das Design hat sowohl ein Kochfeld als auch einen Ofen, so dass es möglich ist, die Ernährung des Gekochten zu diversifizieren Geschirr Täglich. Wenn der Ofen eingeschaltet ist, ist der Ofen immer betriebsbereit, sodass Sie mehrere Gerichte gleichzeitig zubereiten können. Über der Nische, in der der Ofen installiert ist, befindet sich ein Regal zum Trocknen von beispielsweise Schuhen. Es ist besonders nützlich in Herbst- oder Frühlingstagen, wenn Die Luftfeuchtigkeit im Freien ist hoch oder geht Regen.

Backen Es hat Doppelklingel Konstruktion. Deckel — dies ist eine Kammer mit einem Auslass und einem Einlass für die gebildeten Gase, die darin gebildet werden Sie unterer Teil. Der Vorteil solcher Strukturen besteht darin, dass das nicht rechtzeitig geschlossene Ventil die schnelle Abkühlung des Ofens nicht beeinträchtigt und lange heiß bleibt. Gleichzeitig verlassen die Verbrennungsabfälle das System ungehindert, ohne auf Hindernisse zu stoßen. Diese Konstruktion eignet sich hervorragend in Fällen, in denen es nicht möglich ist, ein Rohr in der erforderlichen Höhe anzuordnen, wodurch die Zugkraft verringert wird.

Inhalt

Allgemeine Eigenschaften des vorgestellten Modells

Allgemeine Eigenschaften des vorgestellten Modells

Ein Ofen dieser Bauart eignet sich zum Heizen eines Raums mit einer Fläche von 40—45qmMeter, trotz seiner Kompaktheit. An der Wurzel Sie die Größe ist 128 × 89 Zentimeter bzw 5 × 3,5 Steine. Die Höhe des Ofens steigt um 225 Zentimeter.

Leistung Sie Wärmeübertragung — mindestens 4000—4200 kcal in Stunde. Der hochkant gestellte, mit Schamottsteinen ausgekleidete Feuerraum hat ein Tiefenmaß von 55 — 60 Zentimeter.

Über dem Feuerraum befindet sich ein Kochfeld mit oder ohne zwei Brenner — Diese Kammer endet mit einer gewölbten Decke, die anhängt Das Design des Ofens ist ein besonderer dekorativer Effekt.

Über Sie Es gibt eine Trockenkammer, die auf Wunsch und mit geringfügigen Änderungen durchaus durch einen Warmwasserspeicher ersetzt werden kann.

Arbeitsprinzip

Backen kann in zwei Modi arbeiten, was für verschiedene äußerst praktisch ist mal des Jahres. Wenn es draußen heiß ist, möchten Sie auf keinen Fall zusätzliche Wärme von einem lodernden Ofen bekommen. Deshalb sorgt der innere Aufbau des Ofens dafür, dass ein Teil beheizt wird, der gerade benötigt wird.

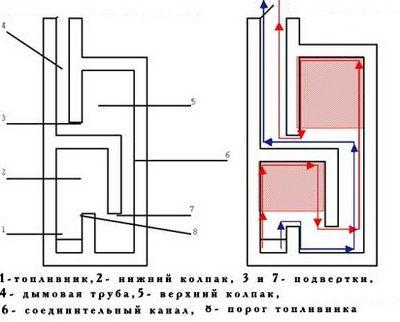

Funktionsschema eines Zwei-Glockenofens

Der "Sommer"-Kurs des Designs ermöglicht die Verwendung des Ofens in warm Jahreszeit nur zum Kochen. Gleichzeitig blockiert das Ventil den Heißluftstrom zu anderen Abschnitten der Struktur und diese bleiben kalt.
Im Winter, wenn der Ofen befeuert wird, öffnen sich alle Ventile und die erwärmte Luft reibungslos geht über alle Kanäle. Er Für eine lange Zeit verspätet im Inneren und erwärmt die Wände gleichmäßig und tritt erst danach in den Schornstein ein.

Im komplexen Modus funktioniert der Ofen wie folgt:

Wärme aus dem Ofen geht an den Seiten- und Rückwänden des Ofens erhebt es sich entlang des Kanals der unteren Ebene (der ersten Kappe);
nach dem Abkühlen steigen die Gase weiter ab Renovierung Kanal;
dann gehts hoch Renovierung Luft gelangt in die obere Ebene (zweite Haube) und erst dann herauskommen in den Schornstein.

Wenn das Vorwärtsfahrventil geöffnet ist, warm Die Luft folgt nicht dem oben beschriebenen Weg, sondern tritt sofort in den oberen Abschnitt ein und gelangt in den Schornstein.

Die erwärmte Luft im Schornsteinbauwerk bewegt sich nach den Gesetzen der Konvektion, wobei sie nicht durch Ventile und Kanalwände behindert wird.

Für eine bessere Wärmeübertragung vom Ofen wird eine Gusseisenplatte auf die Feuerkammer gelegt und je dicker sie ist, desto länger dauert es. Sie Hitze wird herauskommen.

Werkzeug und Materialien

Wenn Sie sich für die Wahl eines Modells für diese Struktur entscheiden, müssen Sie über die Beschaffung von Materialien und die Vorbereitung von Werkzeugen nachdenken.

Werkzeug

Werkzeug Es wird nicht zu viel benötigt, aber jeder von ihnen muss beim Verlegen des Ofens anwesend sein. Für die Arbeit benötigen Sie:

Kellen in verschiedenen Größen (Kellen).
Holzhammer.
Regel.
Kirochka-Hammer.
Baustufe.
Roulette.
Werkzeugnt dlIch nähe.
Schaufel u Kapazität zur Lösung.
Mopp.

Materialien

Sie müssen die erforderlichen Materialien im Voraus kaufen, und damit der Ofen ein respektables Aussehen hat, müssen sie nur ausgewählt werden hohe Qualität und kaufen Sie mit einer Marge. Für die Verlegung des Ofens ohne Rohre benötigen Sie:

Schamottestein - 63 — 65 Stk. (erforderlich für die Feuerraumverlegung).
Roter Backstein - 755 — 765 Stk.
Ob Abdichtungst dlIch bin die Grundlage.
Metallecke 4×4×0,4 — 80 cm - 2 Stk.
Zement, Ton, Sand für Mörtel.
Ofentür 21×25 cm -1 PC.
Reinigung Türen 14 × 14 cm - 5 Stk.
Blower Door 14×25 cm -1 Stk.
Rost 25×25 — 2 cm - 1 Stk.
Kochfeld aus Gusseisen -41×71 cm -1 Stck.
Backofenschrank 31 × 26,2 × 50 cm -1 Stck.
Kaminklappe 13×25 cm - 2 Stk.
Schornsteinklappe 13×13 cm - 1 Stk.
Verstärkung mit einem Querschnitt von 12 mm.

Wenn alles, was Sie brauchen, vorbereitet ist, können Sie mit dem Bau des Fundaments fortfahren, das um 7 herum liegen sollte—10 cm größer als der Ofen selbst an der Basis.

Stiftung

Das Gründungsgerät muss sehr angefahren werden Ernsthaft, weil daraus Verlässlichkeit wird abhängen Verlässlichkeit das gesamte Gebäude.

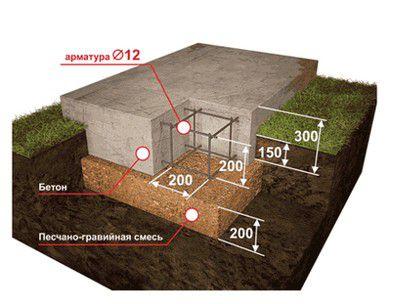

Schema der Fundamentvorrichtung für den Ofen

Das erste, was zu tun ist, wenn Sie ein Fundament bauen — es gräbt eine Grube, Tiefe 50—60 Zentimeter.
Der Boden der Grube wird verdichtet und ein bis zu 20 Zentimeter dickes Sandkissen darauf gelegt.
Des Weiteren Sand wird mit Wasser aufgegossen und wieder verdichtet.
Zum Gießen der Lösung wird eine Schalung installiert.
Nächste Stufe — Dies ist die Installation eines Verstärkungskäfigs.
Die erste Schicht der Lösung wird auf der Basis von Sand, Schotter oder großen Kieselsteinen und Zement geknetet.
Die obere Endschicht des Fundaments wird mit einer Lösung aus Sand und Zement gegossen, das Fundament wird in der Regel von oben eingeebnet.
Jede Schicht aus gegossenem Beton muss gut trocknen. Mit dem Verlegen des Ofens kann nach 3 begonnen werden—4 Wochen nach Fundamentinstallation.
Die letzte Stufe geht Bodenbelag auf dem fertigen Fundament aus Abdichtungsmaterial (Dachmaterial).

Mörtel für Ofenmauerwerk

Ofenmörser aus Ton — Dies ist eine klassische Ofenkunst. Und jeder Meister hat seine eigenen Geheimnisse seiner Vorbereitung und Arbeit damit.

Es ist sehr wichtig, die Tonnaht zwischen den Ziegeln zu berechnen, sie sollte nicht dicker als 4 sein—5mm. Eine dicke Schicht wird sich unter dem Einfluss von Temperaturschocks „fehlverhalten“. — es beginnt zu knacken und Kohlenmonoxid kann in den Raum eindringen, was für die Gesundheit der Bewohner äußerst gefährlich ist.

Die Lösung wird aus Ton von guter Qualität hergestellt, ausreichender, aber nicht übermäßiger Fettgehalt.Nur dann ist es elastisch, lässt sich gut verarbeiten und wird es auch wird führen stabil unter allen Temperaturbedingungen.

Neben Ton geht feinkörniger Sand in die Zusammensetzung der Lösung ein, die dem Ton zugesetzt wird, wodurch eine homogene Masse entsteht, die Konsistenz von dicker Sauerrahm.

Um die richtige Lösung zu finden, sollten erfahrene Ofenbauer experimentieren. Dazu müssen Sie mehrere erstellen Lösungsmöglichkeiten, die Wille haben unterschiedliche Anteile von Sand und Ton.

Die Lösung wird in kleinen Mengen hergestellt — per Streichholzschachtel. Es reicht aus, vier Optionen vorzubereiten, indem man 10, 25,50,75 Prozent Sand.

Die Lösung wird glatt gemischt und von jedem Sie Bällchen oder Wurstbrötchen. Anschließend werden die Figuren mehrere Tage bei Raumtemperatur getrocknet.

Diese Zahlen werden abgelehnt, und dementsprechend — und Mörtel, an dem Risse auftraten. Diese Zusammensetzung ist es nicht fit.

Eine andere Variante — 4-dicker Mörtel—5 mm zwischen zwei Ziegel oder gehobelte Bretter legen und ebenfalls im Haus trocknen lassen. BEI gegeben In diesem Fall wird die wahre Qualität der Lösung sehr deutlich sichtbar.

Es ist auch notwendig, die Lösung richtig zu kneten, und das Kneten erfordert eine angemessene Vorbereitung. Es besteht aus dem Sieben von Sand und dem Einweichen von Ton. Eingeweichter Ton wird auch durch ein Sieb gerieben. Wenn die Zutaten zubereitet sind, werden sie gemischt und stehen gelassen. Eine solche Lösung kann jederzeit gelagert werden, wenn sie austrocknet, muss sie leicht auf die gewünschte Konsistenz verdünnt werden.

Einige Ofenbauer üben das Einweichen von Ziegeln in Wasser 20—24 Stunden vor dem Legen. Meister garantieren, dass eine solche Struktur Jahrhunderte lang bestehen kann.

Wenn die Verlegung vollständig aus Schamottesteinen erfolgt, wird die Lösung dafür aus Schamotte und feuerfestem Ton im Verhältnis eins zu eins hergestellt — es gibt guten Halt und zuverlässig wird das Mauerwerk für lange Zeit in ausgezeichnetem Zustand halten.

Mauerwerk des Kuznetsov-Ofens

Die Diagramme zeigen deutlich die Konstruktion der Öfen und die Installation aller Metallelemente.

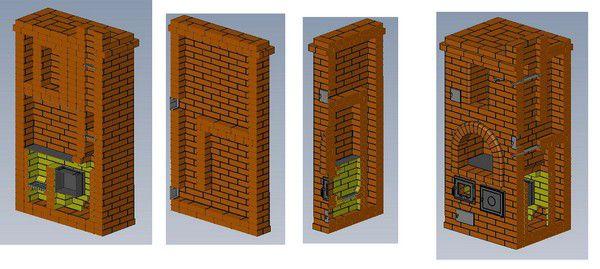

Zur Verdeutlichung - mehrere vertikale Abschnitte des Ofens

Alle Reihen werden zunächst ohne Mörtel trocken verlegt, um die Steine auf Maß zu bringen und das Verlegesystem zu verstehen.

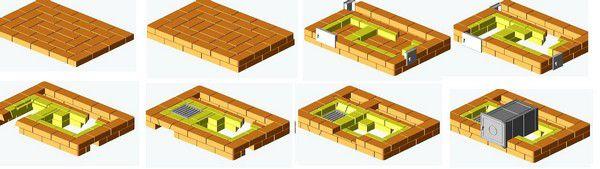

Bestellung - von 1 bis 6 Reihen

Die erste Reihe wird in einer durchgehenden Ebene auf die Abdichtung gelegt, hat kein komplexes Muster und es werden 35 Ziegel benötigt.
Die zweite Reihe ist ebenfalls solide, sie ist nach dem Schema verlegt, unterscheidet sich jedoch von der ersten gerundet Ecken. Ecken an Ziegeln schleifen — ein optionaler Prozess und ist optional. Für die zweite Reihe benötigen Sie ebenfalls 35 Steine.
In der dritten Reihe zeichnen sich bereits die Gebläsekammer, ein Platz für den Ofen und die Konfiguration der unteren Haube ab. Zwischen der unteren Haube und dem Ofen bleibt ein Kanal von 20 cm.Die Auskleidung um die beheizten Teile des Ofens mit Schamottesteinen beginnt. Beim Erhitzen neigt Schamotte dazu, sich auszudehnen, daher muss zwischen weißen und gewöhnlichen Ziegeln ein Abstand von einem halben Millimeter gelassen werden. BEI freie Distanz Wellpappe wird oft zwischen die Steine gelegt — Im Laufe der Zeit verblasst es allmählich und hinterlässt das gewünschte gewünschte Freigabe.
Auf dieser Reihe sind installiert: eine Blower Door und zwei Cleaning Doors. Wird zum Verlegen von 7 Schamotte und 15,5 roten Ziegeln verwendet.

Auf der vierte Reihe verringert sich der Abstand zwischen dem unteren Fach und dem Backofen von 20 auf 18 Zentimeter.Links hinten im Einbaubereich des Backofens wird der Backstein so eingebaut, dass er übersteht Innerhalb — Dies wird ein Ständer für die Ofenbox. In dieser Reihe wurden 6,5 weiße und 15 rote Schamottesteine verwendet.

In der fünften Reihe verringert sich der Abstand zwischen Ofen und Haubenwand von 18 auf 12 Zentimeter, und die Bildung des Feuerraums beginnt, der sich über dem Gebläse befindet. Dazu wird ein Teil der Gebläsekammer gemauert und Einschnitte für die Verlegung des Rostes vorgenommen. Rost Gitter passen so, dass zwischen ihm und dem Ziegelstein Überreste Abstand von einem halben Zentimeter, da sich das Metall bei Erwärmung ausdehnt. In einer Reihe wurden 16,5 rote und 10 weiße Ziegel verwendet.

In der sechsten Reihe beginnen sich die Wände des Ofens aus Schamottesteinen über dem Rost zu bilden. Es ist auch ein vertikaler Kanal angeordnet, der die unteren und oberen Kappen verbindet. Einen Platz schaffen, um den Ofen zu installieren.

Auf der gleichen Reihe ist auch der Ofenkasten installiert. Es sollte auch ein Abstand von einem halben Zentimeter zwischen ihm und den Ziegeln bestehen. Dazu wird die Metallbox mit Asbest umwickelt Seil an Kontaktstellen mit Ziegeln. Auf der Rückseite der Box müssen Sie einen kleinen Abstand von zwei Zentimetern lassen.

In einer Reihe wurden 8 weiße und 18 rote Steine verwendet.

In der siebten Reihe ist die Feuerraumtür eingebaut. Idealerweise sollte es Glas mit einstellbarem Luftstrom sein, aber ruhig fit und nur Gusseisen. Verwendet 6 weiße Steine und 15 rote.

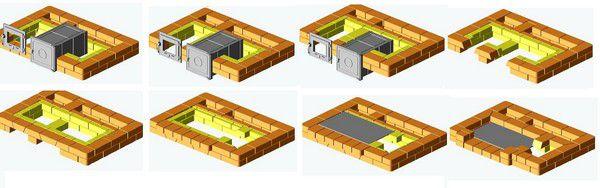

Fortsetzung des Mauerwerks - Reihen 7 bis 12

Die achte wird wie die siebte Reihe verlegt, verwendet 5,5 Schamotte und 16 rote Ziegel.
9 Reihe — Verwendet wurden 6 Schamotte und 15,5 rote Backsteine.
In der 10. Reihe überlappen sich die Feuerraumtür und der Ofenkasten mit einem Ziegelstein. Verwendet: 5 Schamotte und 17 rote Ziegel.
11 Reihe — ein Platz zum Verlegen des Kochfelds ist vorgesehen. An der Vorderseite des Ofens werden die Ziegel nach außen geschoben. Gebraucht 18,5 rote und 6 weiße Steine. Hier befindet sich das Kochfeld.
12 Reihe — Mauerwerk laufend gemäß der 11. Reihe, aber es wird nur roter Backstein verwendet - 20 Stk..

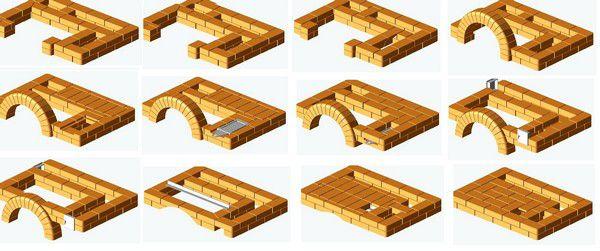

Bestellung von 13 bis 22 Reihen

In der 13. Reihe wird ein „Sommer“ -Kurs aus „einem halben Ziegel“ gebildet, und es werden insgesamt 20,5 rote Ziegel verwendet.
14 Reihe stellen ähnlich dem vorherigen mit der gleichen Menge an Material.
Mauerwerk in der 15. Reihe werden 19 rote Steine benötigt. Hier beginnt das Auslegen des Bogens, die Höhe die ist 26 cm und für erforderlich Es werden 17 Steine benötigt. Für einen Bogen werden Ziegel zu einem Kegel geschliffen, dessen breiter Teil 14 und der schmale Teil 4,5 Zentimeter beträgt.
16 Reihe — Die untere Kappe ist mit Ziegeln bedeckt. Auf der rechten Seite, im "Sommer"-Kurs, ist in den angeordneten Aussparungen ein Ventil eingebaut. An den Bogen angrenzende Ziegel sind im rechten Winkel geschnitten. Wird in einer Reihe von 22,5 Steinen verwendet.
17 Reihe — stellen gleichfalls früher, werden 23 Steine verwendet.
Mit 18 beginnt sich die obere Kappe zu bilden, zwei Reinigung Türen werden 17 Steine verwendet.
19 Reihe stellen gleicher Weg, verwendet 19 Steine.
Ferner wird in der 20. Reihe eine obere Kappe gebildet und eine Metallecke zum Verlegen von Ziegeln angeordnet nächste die Zeile, zudecken Öffnung über dem Kochfeld. Es dauert 20,5 Steine.
In der 21. Reihe wird der Abstand über dem Kochfeld vollständig abgedeckt, Überreste Öffnen Sie nur die obere Kappe und Schornstein Löcher. Es werden 30,5 Steine verwendet.
Das Verlegemuster von 22 Reihen ist das gleiche wie bei der vorherigen Reihe. Sie müssen 30 Steine verwenden.

Fertigstellung des Mauerwerks - vor dem Betreten des Schornsteins

23 Reihe — die obere Haube hebt sich und die Trockenkammer beginnt sich zu errichten, die Reinigung Tür. Es werden 22 Steine verwendet.
24 Reihe — rechts davon ist die Trockenkammer gebildet noch eines, in Verbindung gebracht mit ihm ein Kanal, der die Luftzirkulation unterstützt. Für eine Reihe müssen Sie 22 Steine verwenden.
Ebenso gut wie und 24 die Zeile setzen 25.26 und 27 Reihen, mit 23 Steinen.
In der 28. Reihe zwei Riegel passen in die angeordneten Aussparungen. Es werden 23 Steine benötigt.
In der 29. Reihe Kombinieren Sie Hauben der Rauchkanal-, Koch- und Trockenkammern. Es dauert 22,5 Steine.
In der 30. Reihe die Trockenkammer ist komplett verstopft, dafür braucht man 26,5 Steine.
In der 31. Reihe das Flugzeug ist komplett bedeckt, Überreste nur die Öffnung des Rauchkanals. Da die Fläche dieser Reihe vergrößert wird, ragen die äußeren Steine 4 Zentimeter nach außen. Gesamt wird verlassen 41 Steine.
In der 32. Reihe kehrt die Größe des Bereichs zur vorherigen zurück, die äußersten Steine \u200b\u200bwerden vom Rand verschoben Innerhalb um 4 Zentimeter. Für diese Serie benötigen Sie 35 Steine.
Die Reihen 33 und 34 sind der Beginn der Rohrverlegung, sie benötigen jeweils fünf Steine.
