Heizholzofen aus Ziegeln

Die Arbeit eines Ofenbauers kann zu Recht als Kunst bezeichnet werden, da sie besondere Fähigkeiten und Kenntnisse erfordert. Es ist möglich, den Ofen gemäß allen Regeln nur nach sorgfältigem Studium der Anweisungen und des Layouts des Mauergeräts zu falten.

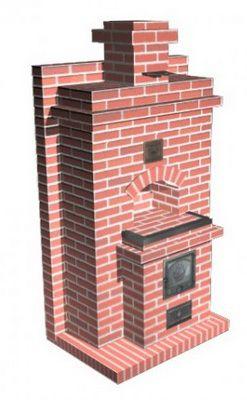

Das Aussehen eines Heizholzofens aus Ziegeln

Wenn Sie sich entscheiden, sich als Ofenbauer zu versuchen und keine Fehler machen wollen, folgen Sie alle Arbeitsregeln und die Auswahl des erforderlichen Materials. Um keine Probleme bei der Brandprüfung zu haben, müssen Sie wissen, dass Schornsteine ​​und Öfen entsprechend installiert sind SNiP 41—01—2003.

Arten von gemauerten Heizöfen für zu Hause

Es gibt eine große Anzahl von Ofenkonstruktionen. Sie sind groß oder klein. Welche zu wählen ist, hängt weitgehend von der Fläche des Hauses ab, die davon beheizt wird, und vom Ort Sie Erektion.  Von den bekanntesten sind die niederländischen, schwedischen und russischen Öfen.

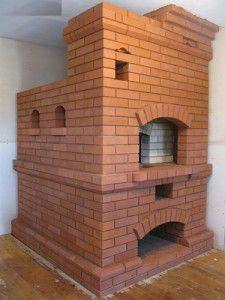

Russischer Herd

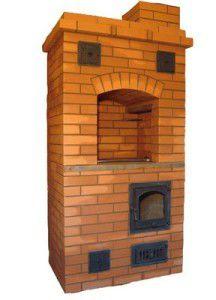

Schwedenofen

Schmortopf

Herde werden nach ihrem Zweck in Kochen, Heizen und Heizen-Kochen unterteilt. In Gebieten, in denen es keine Gasheizung gibt, werden Öfen im Winter manchmal zur einzigen Wärmequelle, daher sind sie bis heute beliebt. Es ist jedoch zu beachten, dass Öfen und Kamine nicht nur bei Bedarf installiert werden - Liebhaber von Komfort und Wohnwärme, wenn möglich, zu drin haben wollen seine Haus es Wunder Schöpfung. Und wenn der Heizofen mit Ihren eigenen Händen ausgelegt ist, behandeln Sie ihn anders, vergessen Sie nicht, ihn zu reinigen und zu reparieren.

Auswahl eines Ortes, an dem der Ofen installiert werden soll

Auch die Standortwahl für das Gerät dieser Struktur ist wichtig. Am häufigsten backen näher am Eingang des Zimmers anordnen, in der Nähe der Hauptwand des Hauses. Es sollte so stehen, dass die Hitze einen Kältevorhang von der Haustür erzeugt und den Raum gleichmäßig erwärmt.

Eine wichtige Voraussetzung für den Standort ist die Erreichbarkeit für alle Sie Wände, ist es notwendig, zu kontrollieren Sie Wartung, Reinigung u löscht.

Materialien u Werkzeug für die Arbeit

Bevor Sie mit der Arbeit beginnen, müssen Sie alle Materialien und Werkzeuge für das Mauerwerk vorbereiten, damit Sie später nicht vom Prozess abgelenkt werden müssen.

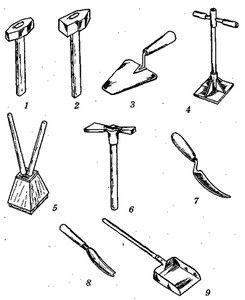

notwendige Werkzeuge

was für die Arbeit benötigt wird

1. und 2. - Vorschlaghämmer werden benötigt, um Ziegel zu trennen und Löcher in das Mauerwerk zu schlagen.

3 - Eine Kelle (Kelle) ist für alle Arbeiten mit einer Lösung aus Beton oder Ton erforderlich. Die Lösung wird mit einer Kelle auf einen Ziegelstein gegeben und der Überschuss wird ebenfalls damit aufgenommen.

4. und 5. - Stampfer bei der Installation eines Ofens sind notwendig, um den Boden an der Stelle zu verdichten, wo Sie Entwurf.

6. —  Spitzhackenhämmer werden benötigt, um Ziegel in mehrere Stücke zu spalten und sie zu behauen.

7. und 8. - Fugen sind zum Abdichten in Mörtelfugen bestimmt und geben Mauerwerk Klarheit Zeichnung. Sie helfen beim Nähen. begraben oder konvex, rechteckig, rund oder doppelt geschnitten dreieckig. Mit diesem Werkzeug benetzt Wasser, ohne Anstrengung auf die ungehärtete Lösung in den Nähten auftragen. Nach jedem Halten wird die Fuge von der Lösung gereinigt.

9. - Mörserschaufel — Auf dieses Werkzeug können Sie beim Anmischen des Mauermörtels nicht verzichten.

10. — Neben, Sie benötigen Werkzeuge, um die Genauigkeit des Mauerwerks zu kontrollieren und Sie Vertikalität — Dies sind Aluminium- und Holzmaßstab, Lot, Winkel, Wasserwaage, Maßband und Zollstock.

Erforderliche MeterMaterialien

Nicht schwierig Vermuten Sie, dass die Qualität des ausgewählten Materials von der Leistung des Ofens abhängt und Sie Haltbarkeit. Sparen Sie also nicht an ihnen. Obwohl Sie sich entschieden haben, beim Bau eines Ofens mit Ihren eigenen Händen Geld zu sparen, können Sie nicht an Material sparen!

• Feuerfester roter Backstein — seine Menge hängt von der Ausführung des Ofens ab, den Sie gewählt haben. Dieses Material ist ziemlich ätzend und muss daher während des Transports sehr vorsichtig behandelt werden.

• Für den Feuerraum werden Schamottsteine ​​benötigt. Normalerweise reichen 40 Stück, aber schließlich seine Menge Auch müssen je nach gewähltem Design berechnet werden. Es ist feuerfester und kann Temperaturen bis zu 1500 standhalten^um. Für diesen Teil des Ofens können Sie keine andere Art von Ziegeln verwenden, da er sich nicht gut genug aufheizt. was bedeutet und den Raum heizen. Außerdem bricht es bei hohen Temperaturen schnell zusammen.

• Der Mauermörtel wird auf der Basis von Ton hergestellt. Experten empfehlen die Verwendung Borowitschewski Lösung erfordert es die Zugabe einer feuerfesten Mischung, aber es kann auch gewöhnlicher Ton geeigneter Qualitäten verwendet werden.

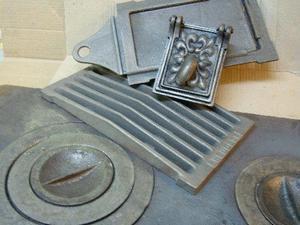

Gusseisenteile, die für die Arbeit benötigt werden

• Gusseisenelemente des Ofens: Kochfeld, Ofen- und Gebläsetüren, Rost (Gitter für Ofen und Gebläse), Ventile sowie eine Tür für die Reinigungskammer.

• Metall Kapazität B. zum Erhitzen von Wasser (falls dies in der Konstruktion Ihres Ofens enthalten ist).

• Stahldraht zur Befestigung von Gusseisenteilen der Struktur.

Anleitung zum Bau einer Holzheizung gemauerte Öfen

• Das erste, was zu tun ist, wenn Sie den Ofen starten — ist, den Ort vorzubereiten. Grundierung unter Sie es ist notwendig, gut mit Schutt zu verstärken und vorsichtig zu stampfen. Darauf wird eine Sandschicht gelegt, dann Bewehrung und Schalung.

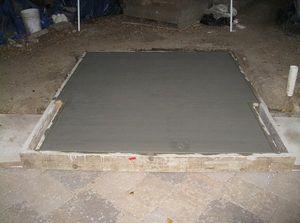

Fundament gießen

• Des Weiteren Stiftung gegründet. Sie können nicht darauf verzichten, da das Design des Ofens ziemlich massiv ist, also installieren Sie es Sie auf Fußböden oder einfach nur auf verdichtetem Boden ist nicht möglich. Beton wird in die Schalung gegossen und eingeebnet.

Normalerweise wird das Ofenfundament sofort beim Hausbau erstellt, es ist jedoch möglich, es später zu erstellen. Wenn die Böden aus Holz sind müssen, zu ... haben Schneiden Sie den gewünschten Bereich aus und schaffen Sie Platz.

• Wenn ein backen in der Nähe einer Holzwand befinden, muss eine Isolierung dazwischen verlegt werden. Es muss umweltfreundlich sein und darf beim Erhitzen keine giftigen Dämpfe abgeben. Solche Materialien umfassen : Asbest, Metall-Edelstahl, feuerfester Trockenbau, Glasfaser, Naturstein usw.

• Nachdem der Betonsockel ausgehärtet ist, legen Sie am besten ein oder zwei Bahnen Dachmaterial auf das Fundament, es dient als hervorragende Abdichtung.

• Des Weiteren beginnt Ordinal- Mauerwerk. Für jedes Ofendesign gibt es ein spezielles Schema, das beim Auslegen jeder Ziegelreihe befolgt werden muss. Wenn ein kleiner Dutch Oven konzipiert ist, fit das Diagramm unten.

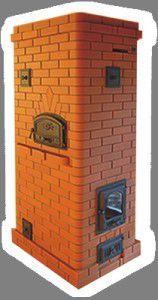

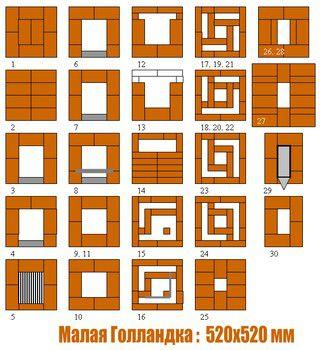

Schema zum Auslegen des holländischen Ofens

• Die Arbeit des Verlegens des Ofens ist sehr verantwortungsvoll und wenn Sie nehmen pro Sie Beim ersten Mal sollten Sie üben. Falten Sie nach dem Schema mit Ihren eigenen Händen Ordinal- mindestens die Hälfte der gesamten Struktur ohne Verwendung einer Lösung sozusagen trocken. Nur wenn du finde es heraus in den Feinheiten der Zeilen, nur dann können beginnen Mörtel verlegen.

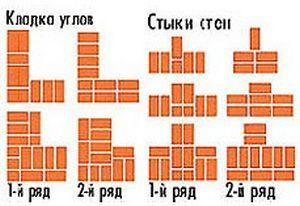

• Damit Um gleichmäßige Winkel und die ideale Vertikale der Struktur beizubehalten, ist es zwingend erforderlich, Lotlinien, Ecken und eine Wasserwaage zu verwenden. Ecken, Stangen und Fugen müssen nach einem seit Jahren bewährten Schema verlegt werden:

Schema zum Verlegen von Ecken und Fugen des Heizofens

• Wenn Sie Ihre Haupttätigkeit aufnehmen, alle Ebenso wird jede Reihe zunächst trocken ausgelegt, um die Ziegel in der Größe aufzunehmen und gegebenenfalls zu korrigieren. Und finden Sie gleichzeitig heraus, wie Sie eine Reihe richtig anordnen.

• Beginnen Sie immer an der Ecke mit der Verlegung. Der erste verlegte Stein sollte die Fugen der unteren Reihe abdecken.

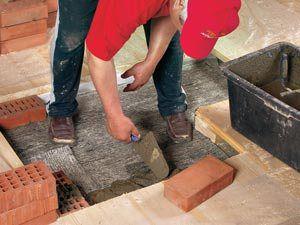

Beginn des Mauerwerks

• Hochwertiges Mauerwerk auf dem Mörtel wird erhalten, wenn der Ton in dünnen Schichten verlegt wird, gut Sie rammen.

• Nachdem sie die Reihe erreicht haben, in der die Gebläsetür und der Rost installiert sind, werden sie gemäß dem Schema mit Stahldraht befestigt.

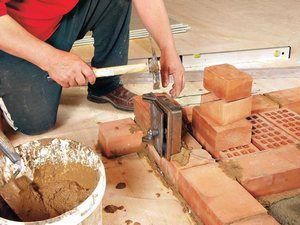

Blower-Door-Installation

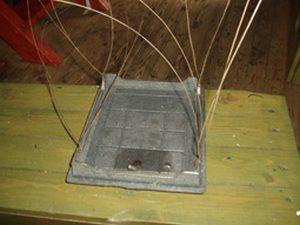

Blower-Door-Befestigung

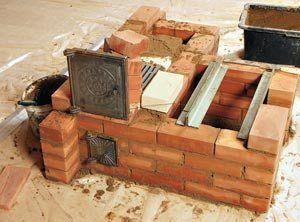

• Des Weiteren Prozess geht Ordinal-anhand der Zeichnung. Ungefähr auf Höhe der siebten Reihe ist der Rost des Ofens installiert und Sie Tür. Die hinter dem Rost gebildete Nische wird mit einer Tonlösung gefüllt.

Einbau der Feuerraumtür

Befestigung der Feuerraumtür

Vergessen Sie nicht, dass der Feuerraum des Heizofens mit Silikatsteinen ausgelegt ist. Geordnet haben Sie, dann arbeiten wir nach dem Schema.

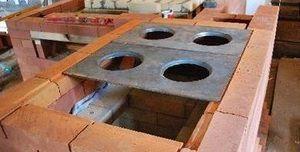

• Wenn Sie einen Ofen mit Kochfeld herstellen, benötigen Sie deutlich Spur dannin welcher Reihe verlegt werden soll. Sie Es ist besser, es je nach Größe der Platte auf eine in den Rahmen eingeschweißte Metallecke zu legen.

Einbau des Kochfeldes

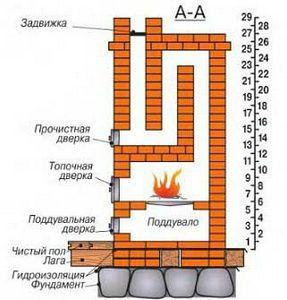

• Anhand dieses vertikalen Diagramms können Sie sehen, wo die Reinigungstür installiert ist.

Querschnitt des Ofens

• Installieren Sie außerdem einen Wassertank (falls vorhanden), nachdem Sie die auf Ihrem Zeichnungsdiagramm angegebene Reihe erreicht haben. Auch er setzt auf Stahlbänder. In jedem Design ist es auf verschiedenen Ebenen.


• Der Schornstein kann aus Ziegeln oder Edelstahl bestehen. Es sollte die Größe der Ofenkaminöffnung haben, an der das Ventil installiert ist. Um diese Struktur herum wird eine Schalung angeordnet Sie Die Betonzusammensetzung wird gegossen.

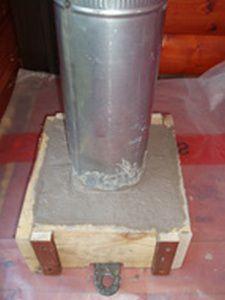

Installation des Rohres im Mauerwerk

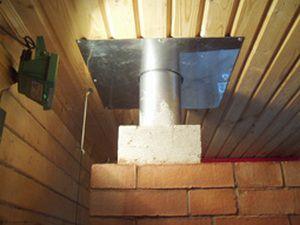

• Wenn die Decke aus Holz ist Deutsch Es ist notwendig, ein Blech zu installieren, durch das das Rohr verläuft. Dann geht der Ofen hoch noch Für ein paar Reihen an der Decke, damit Sie einen Zwischenbodenübergang machen können. BEI Deutsch das Rohr ist ausgekleidet  feuerfeste Mineralwolle, und das Rohr wird auf den Dachboden geführt. Des Weiteren Es wird auf dem Dach ausgestellt und mit Dichtmasse isoliert.

Rohrleitungen durch die Decke

• Wenn der Schornstein aus Ziegeln verlegt ist, müssen die Regeln für das Verlegen von Ecken strikt eingehalten und die Schornsteinöffnung über die gesamte Höhe des Schornsteins beibehalten werden.

Unsere Spezialisten haben ein Video mit Schritt-für-Schritt-Anleitungen zum Auslegen eines Steinofens vorbereitet. Wir empfehlen Ihnen dringend, sich damit vertraut zu machen:

Trocknen Öfen

Nachdem Nach Abschluss der Arbeiten muss der Ofen gut getrocknet sein.

• Im Inneren findet eine natürliche Trocknung statt  6—8 Tage. Öffnen Sie dazu alle Türen und Riegel. Zur Aktivierung des Prozesses kann während der gesamten Trocknungszeit eine 200 W Glühbirne in den Ofen gestellt werden.

• Des Weiteren geht Zwangstrocknung. Sie mit Hilfe von trockenem Brennholz bei geöffneten Türen und Ventilen, außer dem Ofen, durchgeführt. Dieser Prozessss prtäglich durchgeführt für 8—10 Tage nach folgendem System: Am ersten Tag werden nicht mehr als 2 verbrannt—2,5 kg Brennholz, in den folgenden Tagen kommt 1 kg dazu.

• Wenn nach dem anderen Öfen nach 2—4 Stunden lang tritt kein Kondenswasser mehr an den Türen auf, der Ofen gilt als trocken und es ist möglich, mit einer großen Menge Brennholz ein Kontrollfeuer zu machen.

• Wenn nach der Kontrolle Risse auftreten Öfen, beeilen Sie sich nicht, sie sofort zu schließen - Sie müssen verfolgen, wie der Prozess für 3 fortgesetzt wird—5 Monate. Und erst danach ist es notwendig, die Reparatur der notwendigen Stellen durchzuführen.

Was muss vorhergesehen werden?

Es ist toll, wenn das Haus warm istach und ducool, aber man muss zusehen danndamit der Kamin oder Ofen nicht zur Gefahrenquelle wird:

• damit Kohlenmonoxid nicht in die Wohnung gelangt, muss die Dichtheit der Mauerwerksnähte überprüft werden.

• das Auftreten von Rauch im Raum beim Schmelzen des Ofens sprechen über nicht gut genug Traktion — der grund mag drin sein verstopft Schornstein oder in einem geschlossenen Ventil. Damit Dies ist nicht geschehen, der Schornstein muss einmal im Jahr gereinigt werden.

Der ordnungsgemäße Betrieb und die regelmäßige Wartung dieses geliebten Bauwerks ist eine Garantie dafür, dass es nicht zu einer Gefahrenquelle wird und es in Ihrem Zuhause immer Wärme gibt.ach und duut.
