Heizofen auf zwei Etagen

Zweistöckiges Holzhaus und Heizofen auf zwei Etagen — das ist ein Traum, der wahr wird, wenn man sich die Mühe macht und die nötigen Finanzen hat.

Heizofen auf zwei Etagen

Doppelstöckigen Öfen zwar anders im Design, aber vom Schema her nicht viel komplizierter als herkömmliche, eingeschossige Heizbauten. Natürlich weiter Sie Der Bau erfordert mehr Baumaterialien und Zeit, aber andererseits werden Sie das Haus nach einmaliger Anstrengung vollständig mit einer Ofenheizung ausstatten, die Ihnen mehr als einmal helfen wird.

Kompakt und aufgeräumt wirkt der vorgestellte Kaminofen auf zwei Etagen nicht werde nehmen große Fläche, aber Sie Die Funktionalität hilft nicht nur beim Heizen des Hauses, sondern auch beim Kochen von Speisen. Daher können wir davon ausgehen, dass der Ofen in jedem Fall hilft, auch wenn andere Energiequellen dem Haus plötzlich abgeschaltet werden.

Der ganze ProzessSS-StSchwärme geht nach Schema,  nach dem vom Hausbesitzer gewählten Modell.

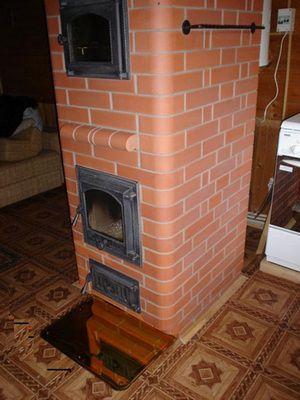

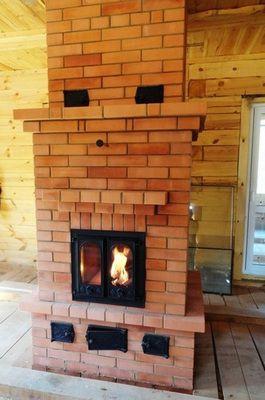

Eine sehr gute Option für einen zweistöckigen Ofen

Ein Backsteingebäude muss auf einem gut vorbereiteten Fundament stehen. — Stiftung. Ein auf zwei Stockwerken gebauter Ofen ist viel massiver als ein einstöckiger Ofen, und das Fundament muss gut berechnet werden.

Stiftung

Die Größe des Sockels dieses Ofens beträgt 90 × 90 cm, die Höhe vom Boden bis zur Decke beträgt 2m 10 cm Das Fundament sollte etwas größer sein als die Basis,  und komponieren kann um, 100 x 100 cm.

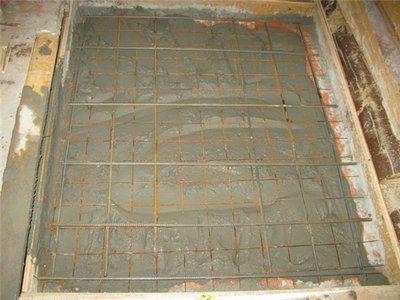

Der Ofen ist schwer und es wird ernsthafte Verstärkung benötigt

Für den Bau des Fundaments benötigen Sie folgende Materialien:

• Bretter für den Schalungsbau;
• Zement;
• Sand;
• Schotter;
• Armaturen;
• Dachbahn, die dient als Abdichtung.

Das Fundament, angeordnet in einem bereits gebauten Haus, ist schwieriger herzustellen als beim Bau eines Hauses, aber es ist auch möglich. Dafür müssen, zu ... haben etwas Vorarbeit leisten.

• Wenn die Böden im Haus — Holz, dann markieren Sie den Ort, an dem sich der Ofen befinden wird, müssen, zu ... haben schneiden Sie einen Teil der Bretter aus. Es ist sehr wichtig, die Lage des Gebäudes so zu gestalten, dass es zwischen den Stützbalken durch die Decke geht und sonst nicht an einem von ihnen anliegt müssen, zu ... haben wieder aufbauen noch und Decke.
• Wenn die Bretter geschnitten sind, können Sie mit dem Ausheben einer Fundamentgrube beginnen. Die Tiefe der Grube wird basierend auf den Eigenschaften der Zusammensetzung und dem Gefrieren des Bodens ausgewählt. Es kann von fünfzig bis achtzig Zentimetern variieren.
• Des Weiteren Der Boden der Grube ist gut verdichtet und Sand wird darauf gegossen. Dieses Kissen muss mindestens 10 sein—15cm.
• nächster Schritt geht Einbau von Schalungen aus Brettern. Die Lücken zwischen ihnen sollten nicht breit sein, damit die Betonlösung nicht aus der Form fließt. Bei Bedarf müssen, zu ... haben Sie abdichten.

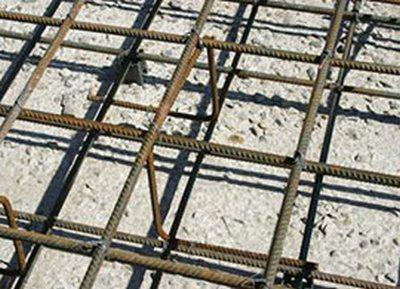

• Wird Beschläge. Es kann in Form eines großen Netzes zusammengeschweißt oder mit Stahldraht befestigt (gebunden) werden.
• Der wichtigste Moment beim Bau des Fundaments ist das Eingießen des Mörtels in die Schalung. Die erste Schicht kann ein gröberer Mörtel aus Kies und Zement sein. Nachdem Es greift, die obere Kontrollschicht aus Zement und Sand wird im Verhältnis 1: 3 gegossen.

Eile füllen mag nicht - etwa drei Wochen

Das Fundament kann auf einer Höhe mit dem Boden angeordnet werden oder es kann sich um 5 über die Beschichtung erheben—7cm    Seine Oberfläche muss vollkommen eben sein. Dies ist notwendig, damit die gesamte Struktur in perfekter Horizontalität angeordnet ist. Beeilen Sie sich nicht, mit dem Legen zu beginnen —  Es ist notwendig, auf das Aushärten und Schrumpfen des Fundaments zu warten, und dies werde nehmen mindestens 3 Wochen.

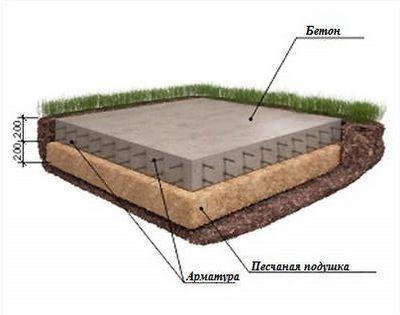

Gesamtansicht des "Kuchens" der Stiftung

Wann die Grundlage wird fertig sein, top Sie, passen auf einer ebenen Fläche in einen oder mehrere Schichten Dachmaterial, das die Rolle der Abdichtung spielen wird.

Ofenbau

Für den Bau ist es notwendig, hochwertige Materialien zu kaufen, wenn Sie möchten, dass der Ofen ein respektables Aussehen hat und lange Zeit seinen vorgesehenen Zweck erfüllt. Zum Verlegen benötigen Sie:

• Roter Backstein - 1085—1090 Stk. Es ist besser, es mit einer Marge zu kaufen, im Falle einer Eheschließung oder einer erfolglosen Trennung;
• Silikatstein bzw Schamotte - es ist feuerbeständig und wird insgesamt für die Auslegung des Feuerraums benötigt  150—155 Stk.;
• zum Um eine Lösung zu machen, braucht man Ton - etwa 200 kg und Sand, etwa 75-80  Eimer;
• Stahl 2mm Draht zur Befestigung von Gusseisentüren;
• Ecke Metall 7 × 7 cm - 2 Stk.;
• Ecke Metall, Länge 80 cm, 40 × 40 mm - 6 Stk.;
• Ecke Metall, Länge 40 cm 40 × 40 mm - 2 Stk.;
• Blech Metall 1 × 1m für Bodenbelag vor dem Feuerraum;
• Asbest Blatt oder Schnur 10—12 m.

Auf gusseiserne Elemente kann man bei der Installation eines Ofens nicht verzichten:

• Schornsteinventile - 3 Stk.;
• Gitter rost -1 PC.
• Ofentür 1 PC.;
• Schlagtür 1 Stk.;
• Türen für die Reinigungskammer 5 Stk.;
• Kochfeld mit zwei Brennern 1 Stck.

Wenn alles bereit ist, können Sie fortfahren:

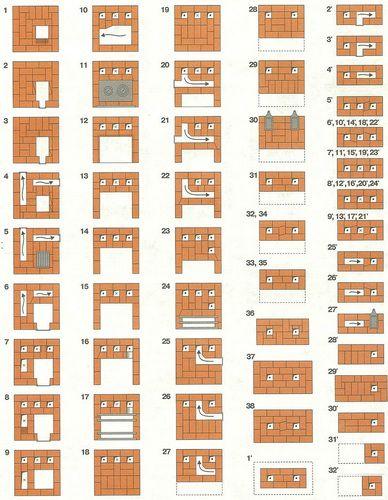

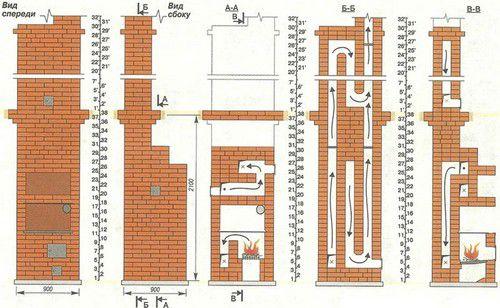

Hauptschema - Mauerwerksbestellung

• Markieren Sie auf dem auf dem Fundament verlegten Abdichtungsmaterial die Position der ersten Reihe.
• Eine Lösung aus Ton und Sand wird geknetet. Seine Anteile hängen vom Fettgehalt des Tons ab. Daher ist es besser zu experimentieren und es im Voraus zu erstellen. Dazu müssen Sie die Zutaten in unterschiedlichen Anteilen mischen und aus einer ziemlich dicken Lösung Kugeln formen. Diese Lösung, die versiegt, ist ja nichtstrYeschin, wird das optimalste Mauerwerk Option. In solchen Anteilen müssen Sie die gesamte Lösung für den Ofen herstellen.
• Gemäß den trocken ausgelegten Markierungen diese. ohne Mörtel, erste Reihe Mauerwerk. In dem Prozess, visuell herauszufinden, wie die Ziegel verlegt werden, vielleicht mehrere von ihnen müssen, zu ... haben anpassen (reduzieren). Die erste Reihe ist frei an der Abdichtung befestigt.
• In der zweiten Reihe ist zur Sicherung eine Blower Door eingebaut Sie Draht und provisorisch mit Ziegeln gestützt.

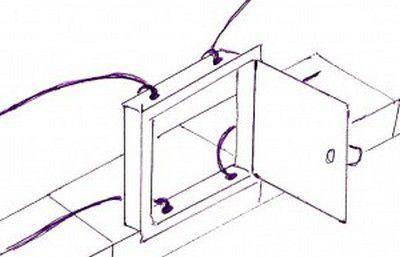

So werden Türen eingebaut

• AUS vierte die Zeile geht Einbau der Brennkammer. Sie Beginnen Sie mit dem Auslegen von Schamottesteinen. Auf der gleichen Reihe werden Reinigungskammern platziert zwei zweirtsy.
• Fünfte Reihe - Asbeststreifen werden an den Seiten des Bodens der Brennkammer verlegt. Auf sie in der Zukunft auf Klammern lege den Rost (Gitter).
• Sechstens - eine Ofentür wird platziert, Weil das gleiche Prinzip wie beim Gebläse.
• Reihen acht - zehn - Arbeit geht streng nach Plan.
• In der 11. Reihe ist an der Vorderkante eine Stahlecke befestigt und die Brennkammer ist mit einem gusseisernen Kochfeld abgedeckt. Sie auf Asbeststreifen installiert.

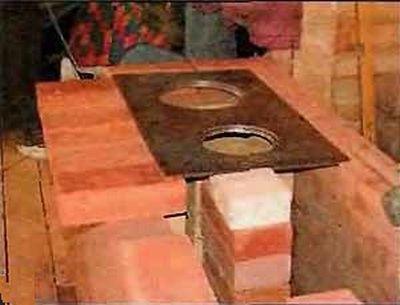

Eines der Hauptelemente ist das Kochfeld

• Von der 12. bis zur 16. Reihe sind die Wände des Garraums nach dem Schema angeordnet.
• In der 17. Reihe sind Metallecken eingebettet, auf denen von oben geht solides Mauerwerk.
• Die achtzehnte und neunzehnte Reihe sind solide ausgelegt, außer drei Öffnungen für die Rauchableitung in den Schornstein.
• In der zwanzigsten Reihe - die Tür noch eine Reinigungskammer und, mit ... anfangen dieser Reihe entlang der 23. steigen die Wände der Trockenkammer an.
• Bei 24 - wieder die Ecken, die wird die Grundlage für Mauerwerk, die bildet die Decke der Kammer.
• An der fünfundzwanzigsten ist eine Tür an der Reinigungskammer befestigt, und an der neunundzwanzigsten Reihe ist Arbeit geht nach dem Schema ohne Abweichungen.
• In der dreißigsten Reihe sind zwei Ventile eingebettet.

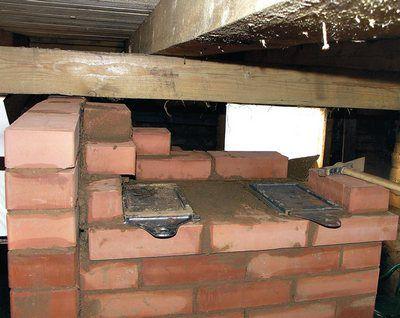

Einbau von Schornsteinklappen

• Von der einunddreißigsten bis zur fünfunddreißigsten Reihe ist der schmale Teil des Ofens angelegt, in dem die Schornsteinkanäle verlaufen.
• Vom sechsunddreißigsten bis zum achtunddreißigsten dehnt sich das Mauerwerk aus und nähert sich der Decke, die auf dem Diagramm sehr gut sichtbar ist.

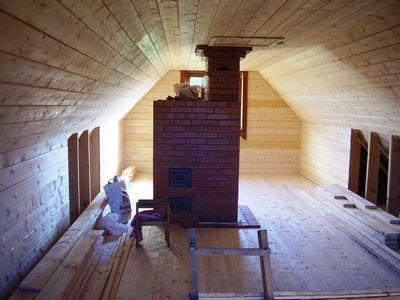

• Die nächsten Reihen gehören bereits zum zweiten Stock und werden ab der ersten Reihe neu nummeriert.
• Von der ersten bis zur sechsundzwanzigsten Reihe ist der Ofenkamin nach dem Schema ausgelegt. Vergessen wir dabei nicht  Reinigen Sie die Rauchabzugskanäle sorgfältig.  Installieren Sie in der zweiten Reihe die Tür an der Reinigungskammer.
• Am siebenundzwanzigsten wird das letzte Ventil eingebettet.
• Von der siebenundzwanzigsten bis zur dreißigsten Reihe, alle geht nach Schema.
• einunddreißig und dreißig zweite Sekunde Reihen — Das ist der Anfang Schornstein Rohr, das an der Decke des zweiten Stocks anliegt. Wenn die Decke höher ist, wird das Rohr auf die gleiche Weise davor verlegt.

Durch die Decke und das Dach

• Der nächste Teil des Ofens, der durch die Decke des zweiten Stocks geht, geht auf den Dachboden und wird auf dem Dach ausgestellt. Das gesamte Rohr ist nach dem Schema der letzten Reihen ausgelegt.

Weitere Optionen für Doppeletagenöfen

Sowohl der Ofen als auch der Kamin gleichzeitig

Diese ziemlich kompakte Version des Ofens auf zwei Etagen des Hauses Aufgelöst ein bisschen anders und von Außengestaltung, und von Entwürfe. Feuerraum In diesem Fall hat es feuerfeste Glastüren, und wenn sie geöffnet werden, verwandelt es sich in einen Kamin. Aber diese Option hat ihre Kehrseite. —  das Fehlen eines Kochfelds, das niemals in den Ofen eines Privathauses passt. Daher hat eine solche Struktur, obwohl sie auf zwei Stockwerken funktioniert, nur eine Funktion. — Heizung. Natürlich ist es eine Innendekoration, schafft Gemütlichkeit und Komfort, aber schließlich backen soll multifunktional sein und der Familie zum richtigen Zeitpunkt zu Hilfe kommen.

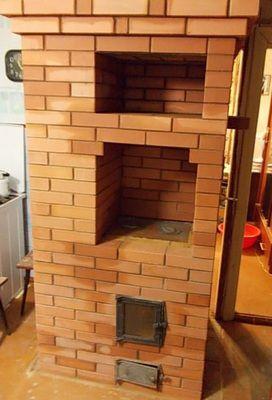

Ein großes Plus des Backofens ist der Backofen

Ein solcher Ofen, der auf zwei Etagen arbeitet, hat viel mehr Funktionen. Über dem Feuerraum befindet sich ein Ofen und an der Seitenwand ist eine Halterung montiert, an der Sie Ihre Kleidung zum Trocknen aufhängen können, wenn Sie nach einem Regen nach Hause kommen.

Ich möchte die Kompaktheit der Struktur und das perfekt saubere Mauerwerk hervorheben, das von einem hochqualifizierten professionellen Ofensetzer hergestellt wurde. Trotz seiner bescheidenen Größe sieht der Ofen aus zuverlässig und Kapitalaufbau. Aufgrund seines Aussehens ist das Gebäude zu einer dekorativen Dekoration des Raums geworden.

Illustratives Videobeispiel - Ofen auf zwei Etagen

Wenn Sie ein zweistöckiges Haus bauen, denken Sie sofort an den Ofen, denn dann Sie Das Einbetten wird viel schwieriger sein.  Müssen, zu ... haben Machen Sie ein Loch nicht nur in der Zwischenbodenüberlappung, sondern auch im Dachboden sowie im Dach. Deshalb ist es besser, einen Ofen zusammen mit dem Haus zu bauen — Sie wird dir mehr als einmal unter unvorhergesehenen Umständen helfen, sowie wird bringen warm zu dir nach Hauseach und duut.
