Das Funktionsprinzip des Langbrennkessels

Kessel langes Brennen ist ein ausgezeichneter Ersatz für geworden Öfen verschiedener Typen, die erfordern eine konstante Kraftstoffversorgung. Sein Vorteil liegt in der dauerhaften Wärmeabgabe an den Raum und meint, spart man nicht nur Zeit, sondern auch Kraftstoff.

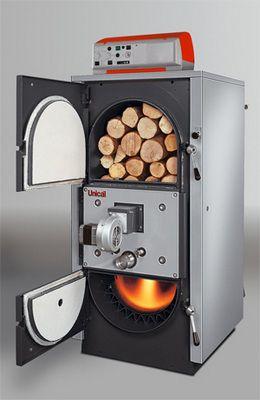

Aussehen eines lang brennenden Kessels

Ein solcher Kessel hat andere nützliche positive Eigenschaften, die zur Lösung einiger Haushaltsprobleme beitragen. Es gibt viele Modelle von Kesseln dieser Klasse im Angebot, aus denen Sie dasjenige auswählen können, das in Bezug auf Eigenschaften und Preis zu Ihnen passt, aber es gibt noch eine Möglichkeit — so eine heizung selber machen.

Arbeitsprinzip

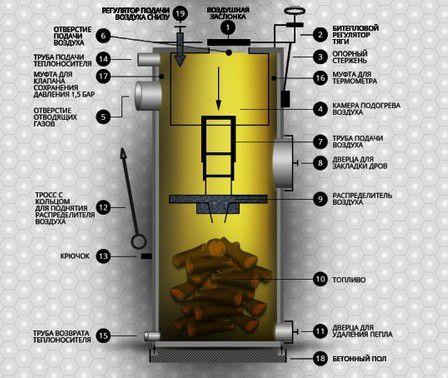

Eines der schematischen Diagramme des Kessels

Das lange Brennen von Kesseln wird durch die Konstruktion des Heizgeräts erreicht, das eine zusätzliche Brennkammer enthält gewidmet bei der Verbrennung von Holzbrenngas.

Das Prinzip ist — Der in den Ofen eingebrachte Brennstoff wird unter fast vollständiger Abwesenheit von Sauerstoff keiner aktiven Verbrennung durch eine offene Flamme ausgesetzt, sondern meint, gibt es sein langes Schwelen mit Wärmeübertragung.Um beim Verbrennen von Brennstoff, nach dem Verlegen von Brennholz, dem Anzünden des Kessels und dem Auftreten einer aktiven Flamme eine ausreichende Menge Gas zu bilden, werden automatisch Belüftungspumpen eingeschaltet, die überschüssigen Sauerstoff aus dem Ofen entfernen und die Verbrennung in einen schwelenden Zustand versetzen .

Neben der vom Brennstoff ausgehenden Wärme wird bei langsamer Verbrennung Gas freigesetzt, das durch keramische oder metallische Rohre oder Düsen in die Zusatzkammer gelangt. Es passiert in der Kammer Nachverbrennung Gas, unterstützt durch das System weht Luft. Hier erfolgt die endgültige Verbrennung der verbleibenden Verbrennungsprodukte des Kraftstoffs, beispielsweise Ruß und andere schwer Verbindungen.

Bei der üblichen Konstruktion des Ofens hinterlässt der Brennstoff nach der Verbrennung viele Produkte (Abfall), die beim Verbrennen auch Wärme erzeugen können. Dies wurde von den Entwicklern von Langbrandkesseln berücksichtigt. Die Kammer, in der die Sekundärverbrennung stattfindet, fängt die freigesetzte Wärme im Inneren der Struktur ein und verhindert, dass sie sofort in den Schornstein entweicht.

Noch Ein Vorteil der Emissionsverbrennung liegt in der Umweltfreundlichkeit des aus der Feuerung austretenden Rauches, da alle giftigen Verbrennungsprodukte in einem zusätzlichen Abteil vernichtet werden Nachverbrennung.

Haben sie den Text verstanden? Schau das Video!

Außerdem sind z Kessel hat ein Merkmal: Wenn in allen Öfen die Brennstoffverbrennung von unten nach oben erfolgt, dann in Langbrennöfen im Gegenteil von oben nach unten. Dieser Faktor verlangsamt auch den Verbrennungsprozess und verhindert, dass sich der unter dem Feuer befindliche Brennstoff schnell erhitzt.

In solch Kessel eine große Menge Brennholz wird auf einmal geladen, diese. Die Brennkammer ist bis oben gefüllt. Nach der Zündung wird es mit einer Tür hermetisch verschlossen.Die zugeführte Sauerstoffmenge wird durch einen Luftregler gesteuert.

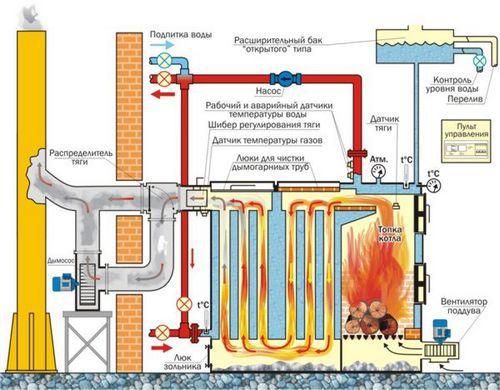

Pyrolysegas-Nachverbrennungssystem

Die Brennkammer für Verbrennungsabfälle und Abgase kann sich unten, oben oder hinten am Kessel befinden — das hängt vom jeweiligen Modell ab.

Der Brennstoff für dieses Gerät kann verwendet werden: Brennholz und Kohle, Sägemehl und Torf sowie andere Materialien. Es spielt keine Rolle, welche Art fest Brennstoff wird verwendet, um den Kessel zu laden, aber hauptsächlichum es trocken genug zu halten. Übermäßige Feuchtigkeit verringert die Leistung der Heizungsanlage, die zum Trocknen von Brennholz verwendet wird, und verringert die Produktion von Sekundärbrennstoff — Pyrolyse Gas.

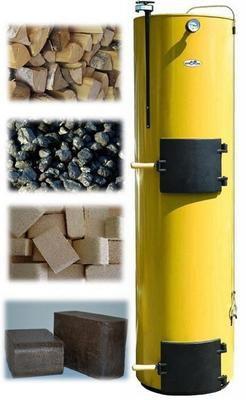

Eine Vielzahl fester Brennstoffe kann verwendet werden

Nach der Verbrennung von Brennstoffen in einem Dauerbrennofen Überreste ein kleiner Haufen Asche, daher ist eine sehr kleine Tür vorhanden, um sie zu entfernen.

Unterschiede eines Zweikreiskessels

Kessel langes Brennen hat möglicherweise nicht einen Stromkreis, sondern zwei. So kann er nicht nur den Raum heizen, sondern auch Wasser für den Hausbedarf erwärmen. Solche Einheiten sind mit einem Wärmetauscher oder einem Wassermantel ausgestattet. — In diesem Abschnitt wird das Wasser erhitzt.

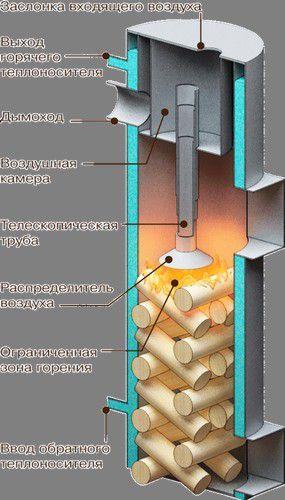

Der Kessel kann nach einem Zweikreisschema arbeiten

Der im System eingebaute Wärmetauscher kann als Durchlaufwassersystem oder als Speicherkessel ausgeführt sein. Für die Heizungsanlage muss der Wärmetauscher natürlich nach dem Durchfluss arbeiten Prinzip, aber für Warmwasser es kann sowohl Durchfluss als auch Boiler sein.

Für Warmwasser ist es bequemer, einen großen indirekten Heizkessel zu wählen Volumen. Dadurch haben Sie immer heißes Wasser, da es ständig erhitzt wird, und halten die Temperatur auch nach Fertigstellung des Ofens für lange Zeit.

Abgesehen vom Wasserkreislauf unterscheidet sich der Aufbau des Kessels nicht von herkömmlichen Kesseln, die nach diesem Prinzip arbeiten.

Kombinierte Kessel

Kesselbetrieb nur auf fest Kraftstoff, einbauen meist, in Gebäuden in Gebieten, in denen andere Arten von Energieressourcen nicht verfügbar sind. Wenn es möglich ist, an das Gas anzuschließen Pipeline, ist es besser, einen kombinierten Kessel zu verwenden. Es wird viel bequemer zu bedienen und finanziell günstiger sein.

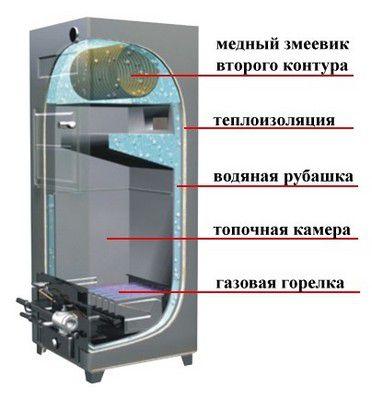

Besonderer Bedienkomfort - Kombikessel

Das Design der kombinierten Optionen wird durch einen Gasbrenner und eine Automatisierung ergänzt. Sie beginnen beispielsweise, den Ofen mit Brennholz zu beheizen, und wenn sie ausbrennen und der Kessel unter die eingestellte Temperatur abkühlt, wird die Automatisierung aktiviert und die Gasheizung eingeschaltet, wodurch das Kühlmittel auf der gewünschten Temperatur gehalten wird. Eine solche Kessel Es kann einkreisig sein, aber einen eingebauten Kessel in der Gesamtanlage haben.

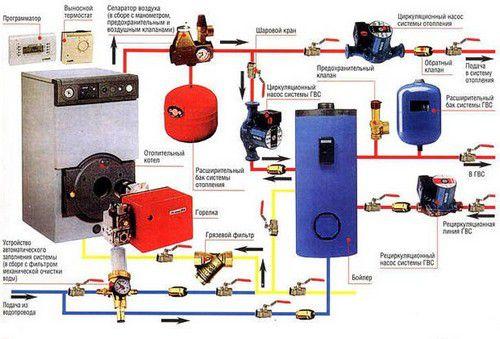

Der Kessel kann in ein universelles Heizungs- und Warmwasserversorgungssystem eingebaut werden

Darüber hinaus gibt es Modelle von Heizkesseln, die mit Strom statt mit Gas betrieben werden.

Positive Eigenschaften des Kessels

Jede der oben beschriebenen Einheiten hat verbindende und individuelle positive Eigenschaften, weshalb sie heute in Landhäusern installiert werden und alte Backöfen damit ersetzen.

• Langbrennende Kessel haben eine gute Leistung und haben sehr hoch Effizienz, das geht bis 90—95%.
• Wenn im Kessel eingebaut automatisches Kraftstoffversorgungssystem, es kann sein Arbeit für eine lange Zeit ohne menschliches Eingreifen. Die Dauer dieser Arbeit ist im Pass der Einheit angegeben.
• Die Effizienz des Geräts erklärt sich aus der Fähigkeit des Designs, im Normalbetrieb Temperaturen von bis zu 600 zu erreichen—650 Grad.
• Kessel — umweltfreundliche Geräte, da nicht nur der Brennstoff verbrannt wird, sondern während des Betriebs auch Kohlenmonoxid entsteht.
• Es ist immer möglich, die Intensität der Verbrennung zu regulieren.
• Moderne Kessel sind mit einer Automatisierung ausgestattet, mit der Sie sie sowohl über die Fernbedienung als auch durch steuern können ihn erhalten Sie ein Signal über Probleme, die während des Betriebs aufgetreten sind.
• Der Komfort von Kombikesseln liegt in der Verwendung verschiedener Brennstoffarten, wodurch Sie erheblich profitieren können Deutsch sparen.
• Kessel mit einem Wasserkreislauf haben die Möglichkeit, die Wassertemperatur zu regeln, wie für Heizung und Warmwasser.
• Mit einer großen Anzahl positiver Eigenschaften des Geräts hat es einen sehr erschwinglichen Preis.
• Einfach zu installieren und zu bedienen, sowie unprätentiöse Wartung und die Fähigkeit, es selbst zu tun, ohne Spezialisten hinzuzuziehen.
• Kompaktheit im Vergleich zu Ziegelkonstruktionen.

Objektive Mängel

Die negativen Punkte bei der Verwendung des Kessels sind:

• Brennstoff wird manuell in das Gerät geladen.
• Bei einigen Modellen gibt es keine Wassertemperaturregelung, daher müssen Sie bei der Auswahl eines Kessels besonders darauf achten.
• Benötigt ausreichend Platz, um Brennholz oder anderes zu lagern fest Treibstoff.
• Für die Trocknung des Ofenmaterials gelten bestimmte Anforderungen.
• Bei Verwendung kombinierter Modelle muss dem System ein separater Raum zugewiesen werden — Heizungsraum.

Dies sind ziemlich erhebliche Nachteile für diejenigen, die einen kleinen Bereich des Hauses haben, aber wenn Sie eine Heizung installieren müssen, können Sie immer einen Ausweg finden.

Ist es möglich, einen solchen Kessel zu bauen? mit seinen eigenen Händen?

Auf Wunsch u wenn vorhanden einige Fähigkeiten gut möglich tun Kessel langes Brennen für fest Kraftstoff auf eigene Faust. Zum Effizienz es spielt überhaupt keine Rollewelche Form wird Kessel — rund, aus einem Fass oder einer Gasflasche gefertigt oder aus Blechen geschweißt. Die Hauptsache — gut organisiertes internes System.

Videobeispiel Bau eines selbstgebauten Langbrennkessels "von Maxim"

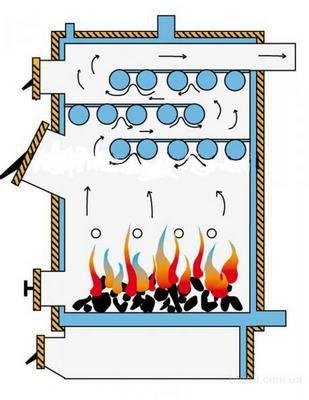

Das einfachste Design eines langbrennenden Kessels

Labyrinth aus Nachbrennern und Wärmetauscherrohren

Das vorgeschlagene Diagramm zeigt deutlich, wie es auf ganz einfache Weise möglich ist, im Inneren des Kessels Bedingungen zu schaffen, um heiße Luft zurückzuhalten, was den Kühlprozess erheblich verlängert.

Von allen Optionen für Kessel, die Sie selbst machen können, ist eine rechteckige Form die kompakteste und ästhetischste. Er ist ausgezeichnet fit zum Heizen eines kleinen Raumes, und wenn es etwas modifiziert wird, wärmt es eine große Fläche.

Ungefähres Diagramm des Ofenteils des Kessels mit Abmessungen

Der Aufbau des Kessels ist recht einfach und z Sie Es werden recht erschwingliche Materialien benötigt, und ihre Menge hängt von der Größe der beabsichtigten Einheit ab.

Die Bedeutung des Designs besteht darin, zu verhindern, dass die erwärmte Luft direkt in das Rohr gelangt.Dazu sind im Inneren Vorrichtungen angeordnet, die aus speziell verschweißten Metallplatten und Rohren bestehen und zwischen sich eine Art Labyrinth bilden, durch das die erwärmte Luft langsam austreten soll. Die oberen Fächer übernehmen bei richtiger Organisation der Zufuhr zusätzlicher Luft die Funktion von Kameras Nachverbrennung. Wenn gewünscht, Kessel von innen mit Schamottfliesen oder am Rand verlegten Ziegeln auslegen. Sie können Mauerwerk außerhalb der Heizung anordnen.

Damit machen solche Kessel vorbereiten müssen: Blech mindestens drei mm stark, Stahlwinkel 4×4 oder 5×5 cm, Abdeckung für das Loch im Kochfeld, Schornstein Rohr der erforderlichen Konfiguration, Länge und Durchmesser. Alle Materialien werden auf der Grundlage eines vorab zusammengestellten Schemas gekauft.

• erster Schritt geht Zuschnitt aller Metallteile nach der Dimensionierung gem planen. Details müssen sorgfältig geschnitten werden, dann richten Sie die Kanten mit einem Abstreifer aus Schleifer.

Die folgenden Details werden ausgeschnitten: der Boden und die Wände des Kessels, Tafel reiben, kochen Tafel, zwei oder drei interne Tafeln um einen Labyrinthausgang von erhitzten Gasen zu erzeugen.

• Außerdem sind Löcher für den Brenner und den Schornstein in das Kochfeld geschnitten. In der Frontplatte sind zwei rechteckige Öffnungen für den Feuerraum und das Gebläse angeordnet. Die geschnittenen Platten werden gebrüht — Sie werden für die Türen verwendet und sollten dicht schließen. Sie sind an Scharnieren befestigt, die mit der Platte und den Türen verschweißt sind. Dann werden Ventile darauf befestigt.
• Frontplatte in Arbeit — eine Platte ist mit verschweißt Sie Innenseite. Es sollte kleiner als die Seite sein Wände an 7—8 Zentimeter diese. es sollte nicht den Rücken erreichen Wände an angegebenen Abstand. Von der oberen Leiste Sie befindet sich in 10 entfernung—12 Zentimeter.
• Des Weiteren, geht arbeiten mit  Rückwand — auf der Sie auf der innenseite sind zwei blechplatten verschweißt, die gleiche größe wie auf der vorderseite. Einer von ihnen ist mit Abstand zu den Top 5 befestigt—6 Zentimeter und die zweite 15—17. Bei der Montage des Kessels muss sich die Platte der Vorderwand zwischen den Platten der Rückwand befinden.
• An den Seitenwänden ist über ihre gesamte Länge eine Ecke auf gleicher Höhe angeschweißt — zukünftig dienen sie als Halterungen für den Rost.
• Aus einer Ecke gefertigte Beine sind mit dem unteren Teil verschweißt. Für die Stabilität des Kessels ist es besser, runde oder quadratische Metallplatten an ihr Ende zu schweißen.
• Zur Herstellung einer Rostplatte werden zahlreiche Löcher in den vorbereiteten Blechzuschnitt gebohrt oder lange Streifen entlang der Seitenwände ausgeschnitten. Sie können es auch anders machen — schweißen Sie ein Gitter aus der Bewehrung. Wenn Sie im Angebot einen gusseisernen Rost finden, der genau der langweiligen Größe entspricht, ist dies eine ideale Option. Bei der Konstruktion eines Kessels kann dieses Problem im Voraus durchdacht werden.
• Der entscheidende und letzte Schritt ist das Zusammenfügen aller Teile. Sie können mit einer Ecke verbunden werden, oder Sie können die Teile stumpf zusammenschweißen, aber dies muss sehr sorgfältig erfolgen, die Nähte müssen gleichmäßig und dicht sein.
• An der fertigen Struktur wird ein Abzweigrohr durch Schweißen befestigt Schornstein Rohre.
• Um das Design ordentlich zu halten, müssen Sie die Schweißnähte reinigen und das Ganze abdecken Kessel absolut hitzebeständiger Lack.

Nach dem Trocknen der Farbe können vor dem Einbau Versuche durchgeführt werden.erleben Kessel im Freien.

Video - original hausgemacht Kessel langes Brennen

Es wurde bereits darüber berichtet das einfachste Entwürfe. Allerdings kreative Ideen  keine Grenzen haben. Sehen Sie sich den Schritt-für-Schritt-Prozess an, um einen Kessel mit einem völlig ungewöhnlichen Design zu erstellen.

Installation

Installation Der Kessel muss in Übereinstimmung mit den Brandschutzvorschriften ausgeführt werden.

• Um den Kessel dauerhaft zu installieren, müssen Sie eine Oberfläche dafür vorbereiten. Es muss eben und feuerfest sein. — es kann ein Betonboden, Mauerwerk oder Fliesen sein.
• Die Wände in der Nähe des Kessels sind mit hitzebeständigem Trockenbau, Fliesen, Ziegeln oder Mauerwerk ausgeführt. Sie können andere nicht brennbare Materialien wählen.
• Der Raum, in dem es sich befindet Kessel muss ein gutes Belüftungssystem haben.

Wenn ein Kessel hergestellt mit seinen eigenen Händen, müssen Sie versuchen, hochwertiges Material zu wählen, damit das Produkt lange hält.

Bei der Auswahl eines fertigen Kessels ist es notwendig, sich sorgfältig mit seinen Eigenschaften und Funktionen vertraut zu machen, damit er zufriedenstellend ist alle Abfragen, die davon abhängen. Wenn es nicht notwendig oder möglich ist, zu kaufen Kessel Fabrikproduktion können Sie selbst herstellen oder bei einem erfahrenen Handwerker bestellen.
