Wie die hydropneumatische Spülung des Heizsystems durchgeführt wird

Ein Leben in einem Privathaus inmitten der Natur ist ohne ein hochwertiges und zuverlässiges Heizsystem nicht möglich. Das autonome Heizsystem in einem Privathaus ist jedoch eine komplexe technische Struktur, die eine regelmäßige technologische Wartung erfordert. Wenn solchen Geräten nicht die gebührende Aufmerksamkeit geschenkt wird, beginnt sie zu verstopfen. Dies liegt vor allem daran, dass Prozessflüssigkeiten, die in Rohrleitungen von Heizungsanlagen verwendet werden, viele Zusätze enthalten. Bei einem konstanten Wasserfluss lagern sie sich an den Rohrwänden und den Innenflächen verschiedener Geräte des Heizsystems ab. All dies verlangsamt die normale Bewegung des Kühlmittels, und die abgebrochenen Bereiche von Kalk- und Sedimentablagerungen können das System verstopfen oder zu Ausfällen der Umwälzpumpen führen. Um Notfällen vorzubeugen, werden routinemäßige Wartungsarbeiten an der Heizungsanlage durchgeführt, zu denen auch eine hydropneumatische Spülung gehört.

Der Prozess der hydropneumatischen Spülung des Heizsystems

Warum ist eine regelmäßige Wartung unerlässlich?

Neben dem Auftreten von Notfallsituationen verringert auch die Ansammlung von Ablagerungen im Rohrleitungsheizsystem dessen Effizienz stark. So verringert schon ein Millimeter Zunder auf der Innenfläche eines Heizkörpers dessen Wärmeübertragung um 15 Prozent. Dementsprechend müssen Sie, um eine normale Temperatur im Haus zu erreichen, die Leistung des Kessels erhöhen und damit die Brennstoffkosten erhöhen. Um keine unnötigen Kosten zu verursachen, müssen Sie das System reinigen.

Der angesammelte Kalk auf den Innenflächen des Systems hat eine viel geringere Wärmeleitfähigkeit als herkömmliches Metall, das zur Herstellung von Rohren verwendet wird. Zunder ist im Wesentlichen ein Wärmeisolator – seine Wärmeleitfähigkeit ist 40-mal geringer als die von Metall. Schon eine dünne Kalkschicht reduziert die Effizienz der Heizungsanlage auf ein Minimum. Außerdem tritt der Zunder in aktive Wechselwirkung mit dem Rohrmetall, was zu erhöhter Korrosion bis hin zur Bildung von Fisteln führt.

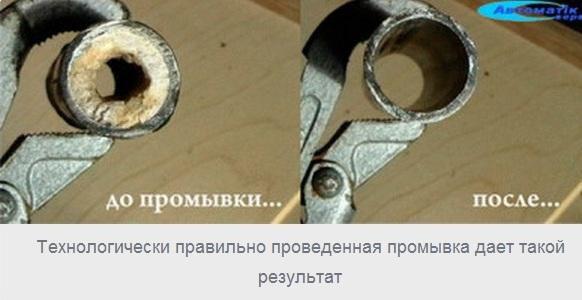

Vor dem Waschen und danach

Um die Qualität der Heizungsanlage zu verbessern, muss nicht auf Notfälle gewartet werden. Diese Arbeiten müssen regelmäßig, in der Regel mindestens einmal jährlich, durchgeführt werden.

Diagnose der Heizungsanlage

Um die Notwendigkeit einer hydropneumatischen Spülung der Heizungsanlage zu erkennen, ist eine Erstdiagnose erforderlich. Es kann zu Hause durchgeführt werden, ohne auf die Dienste teurer Spezialisten zurückgreifen zu müssen. Auf der Grundlage der diagnostischen Ergebnisse muss über die Spülung entschieden werden. Zusätzlich sollte die Heizungsanlage nach der routinemäßigen Wartung schonend einer Korrosionsschutzbehandlung unterzogen werden – so werden die Wandungen von Rohrleitungen für die nächste Betriebszeit zuverlässig geschützt.

Die wichtigsten Anzeichen dafür, dass Ihr Heizsystem eine hydropneumatische Spülung benötigt, sind also die folgenden Anzeichen:

• Ihr Heizkessel macht ungewöhnliche Geräusche, die Sie noch nie gehört haben,
• Die Zeit zum Aufwärmen des Systems auf den Betriebszustand wird erheblich verlängert.
• Eines der Hauptmerkmale ist die ungleichmäßige Erwärmung der Elemente des Heizsystems. Wenn sich das Rohrleitungssystem also heiß anfühlt und die Heizkörper viel kälter sind, muss dringend gespült werden.
• Ein indirektes Zeichen für eine Verstopfung der Heizungsanlage ist ein erhöhter Energieverbrauch bei gleicher Außentemperatur und gleichem Wetter.

Wie wird eine hydropneumatische Spülung durchgeführt und welche Ausrüstung wird benötigt?

Die Hauptessenz der hydropneumatischen Spülung des Heizsystems ist Reinigung des Rohrleitungssystems und Heizkörper mit Druckluft. Gleichzeitig verbleibt das Kühlmittel im System, also Wasser. Der Beginn dieses Prozesses erhöht die Geschwindigkeit der Flüssigkeit im System dramatisch, und Druckluft verleiht dem Wasser eine erhöhte Turbulenz, dh eine ungleichmäßige Bewegung und die Bildung von Turbulenzen. Durch die Einwirkung eines Luft-Wasser-Gemischs werden Kalk und Ablagerungen, die sich auf der Innenfläche des Systems gebildet haben, gelöst, vom Wasser-Luft-Strom weggetragen und von den Rohren und Heizkörpern bis zum Auslass entfernt.

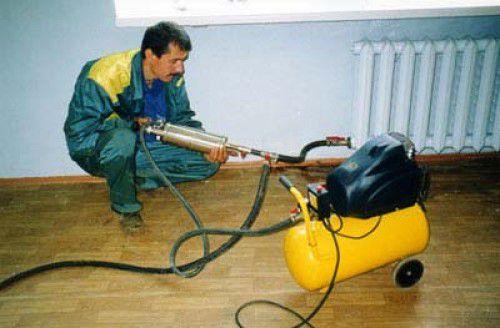

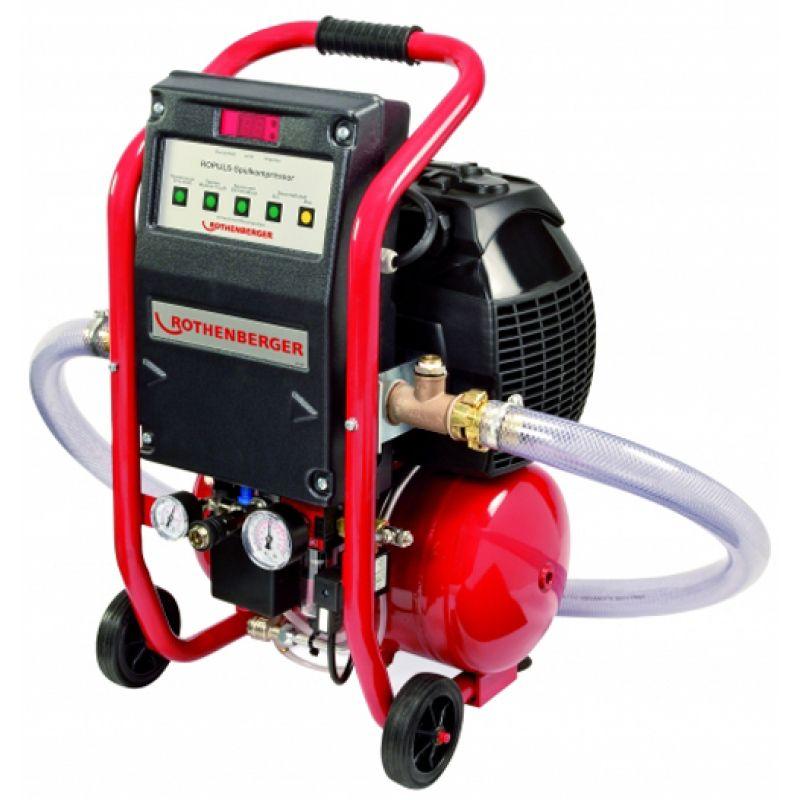

Kompressor

Die Ablaufstelle für gelöste Ablagerungen bei dieser Art der Spülung ist das Abflussrohr oder ein spezieller Wasserhahn. Wenn diese Elemente im Heizsystem nicht vorhanden sind, müssen sie vor der Reinigung eingeschaltet werden.

Für den Fall, dass in der Heizungsanlage ein Aufzug mit flüssigem Wärmeträger vorhanden ist, wird dieser vor dem Spülen demontiert, um Schäden zu vermeiden.

Dem Heizsystem wird Luft zugeführt, um einen starken Wasser-Luft-Strom mit Verwirbelungen vom Kompressor zu erzeugen. Dieses Gerät sollte am Ausgang einen Druck von 0,6 MPa aufweisen. Um zu verhindern, dass Wasser aus dem System in den Kompressorbehälter eindringt, ist an der Verbindungsstelle mit dem Rohrleitungssystem ein Rückschlagventil installiert.

Ein guter Kompressor mit einer leistungsstarken und gleichmäßigen Luftzufuhr liefert ein Wasser-Luft-Gemisch an die Rohrleitungen, das Kalkablagerungen in den Rohren löst und niederschlägt. Der Kompressor muss in einem gleichmäßigen Impulsmodus arbeiten und nicht nur einen konstanten Luftstrom erzeugen, sondern eine Reihe von Luft-Wasser-Schocks. So entstehen Kalklösewirbel.

Eine clevere Lösung wäre die Verwendung eines Kompressors, der dem Luftstrom Desinfektions- und Reinigungsmittel hinzufügen kann. Außerdem muss ein solches Gerät gegen spontanes Abschalten geschützt sein, ausreichend kompakt sein und vorzugsweise einen Alarm über den Füllstand der verbrauchten Spülflüssigkeit und die Anzeige der Druckparameter haben.

Hydropneumatische Spülverfahren

Auch wenn Sie über die notwendige Ausrüstung verfügen, müssen Sie die individuellen Eigenschaften der Heizungsanlage berücksichtigen. Die gewählte Methode hängt von vielen Faktoren ab, darunter:

1. ob es sich um ein Mehrfamilienhaus oder den privaten Sektor handelt;
2. wie viele Stockwerke hat das Haus;
3. welche Flüssigkeit wurde als Kühlmittel verwendet;
4. wie lange ist die Wartung oder Reinigung her;
5. Aus welchem ​​Material sind die Rohre?
6. In welchem ​​Jahr wurde das System installiert?

Abhängig von all diesen Faktoren muss der Fachmann zu dem Schluss kommen, dass die eine oder andere Waschmethode gewählt werden muss.

Durchflussspülung

Diese Methode zum Reinigen von Rohrleitungen des Heizsystems von Schlacke besteht aus folgenden Schritten:

Das Heizsystem muss vollständig mit Wasser gefüllt sein, wobei das Lufteinlassventil offen zu bleiben.

Nach dem Befüllen des Systems muss das Ventil fest verschlossen werden.

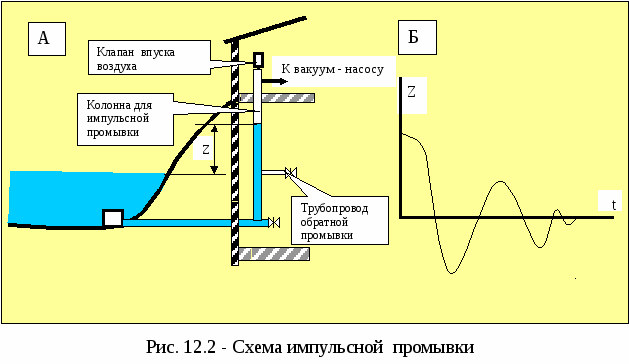

Schema der hydropneumatischen Spülung

Dem System wird ein Druckluftstrom zugeführt, gleichzeitig wird das Abstiegsrohr geöffnet

Bis zum Auftreten von sauberem Wasser aus dem Abflussrohr wird dem System weiterhin ein Wasser-Luft-Gemisch zugeführt. Bitte beachten Sie, dass das Volumen der Spülmischung ziemlich groß sein kann, achten Sie also im Voraus auf die Stelle, an der die Abfallflüssigkeit abgelassen wird.

Spülen mit Füllen der Heizungsanlage

In diesem Fall müssen die folgenden aufeinanderfolgenden Vorgänge ausgeführt werden:

• Heizungsanlage bei geschlossenen Ventilen mit Wasser füllen.
• Druckluft wird durch das Einlassrohr bei geschlossenem Auslassrohr für 5-1 Minuten zugeführt.
• Nachdem der Luftstrom gestoppt wurde, öffnet sich das Auslassrohr und das Wasser-Luft-Gemisch mit entferntem Kalk wird aus dem System abgelassen.

Bitte beachten Sie, dass die Menge des zugeführten Wasser-Luft-Gemisches für jede Heizungsanlage individuell je nach Volumen berechnet wird. Andernfalls können Sie mit einer Analphabetenberechnung nicht saubere, sondern zerrissene Rohre bekommen.

Wie wird gepresst?

Nach der Durchführung einer hydropneumatischen Spülung, aber auch vor jeder Heizsaison in einer autonomen Heizungsanlage, ist eine Dichtheitsprüfung und routinemäßige Wartung zur Verbesserung der Dichtheit von Rohrleitungsverbindungen erforderlich. Tag für Tag verschleißen die Anschlüsse Ihrer Heizungsanlage und um in der kalten Jahreszeit keinen Unfall mit einem Durchbruch des Schlittens zu bekommen, muss die Dichtheit der Rohre im Voraus vorbereitet werden.Dieser Vorgang wird Crimpen genannt.

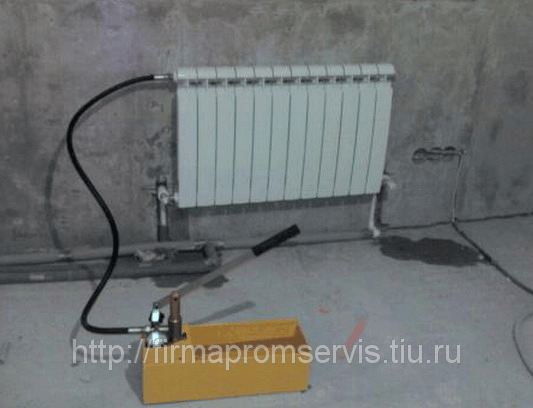

Crimpen von Heizkörpern

Beachten Sie, dass Druckprüfungen in Extremfällen auch während der Heizperiode durchgeführt werden können, normalerweise wird ein solcher Vorgang nach Unfällen an Rohrleitungen durchgeführt. Darüber hinaus werden bei der ersten Inbetriebnahme der Anlage nach der Installation auch Druckprüfungen und Zustandsüberwachungen der Rohrleitungsanschlüsse durchgeführt.

Der Produktionsprozess der Druckprüfung von Rohrleitungsanschlüssen der Heizungsanlage besteht aus folgenden Schritten:

Füllen Sie das System langsam mit kaltem Wasser. Bitte beachten Sie, dass der Druck im System schrittweise und nicht abrupt erhöht werden muss. Der Flüssigkeitsdruck im System wird durch ein Manometer kontrolliert. Ist der Betriebsdruck der Anlage erreicht, bleibt sie etwa eine halbe Stunde unter Druck. Während dieser Zeit können Sie den Zustand der Rohrleitungen und ihrer Verbindungen visuell überprüfen und sicherstellen, dass nicht nur ein Leck, sondern auch das geringste Wasserleck vorliegt. Der einfachste Weg, die Sickerfeuchtigkeit zu kontrollieren, besteht darin, Stücke von Toilettenpapier oder Taschentüchern unter die Fugen zu legen, die deutlich Wassertropfen oder zeigen

Zusätzlich wird der Zustand des Systems durch die Ablesungen des Manometers überwacht. Dies geschieht, weil Rohrleitungen auch an Stellen lecken können, die einer visuellen Kontrolle nicht zugänglich sind. Wenn am Manometer kein Druckabfall und keine sichtbaren Anzeichen von Schäden an den Leitungen und am System zu erkennen sind, können Sie mit dem Betrieb beginnen. Für zusätzliches Vertrauen kann der Druck im System um 10-15 Prozent über den berechneten erhöht werden.
