Ein Rückschlagventil ist eine Absperrvorrichtung für Heizsysteme, mit der Sie einen stabilen Betrieb des Geräts aufrechterhalten und den Kühlmittelausfluss in die entgegengesetzte Richtung verhindern können. Solche Einheiten werden durch verschiedene Typen mit ihren eigenen Eigenschaften, Vor- und Nachteilen dargestellt.
Inhalt
Arbeitsprinzip
Arten von Rückschlagventilen
Die Bewegungsrichtung des Kühlmittels im Heizsystem kann sich unter dem Einfluss verschiedener Faktoren ändern: ungleichmäßige Abkühlung der Flüssigkeit, Verstöße bei der Konstruktion und Installation der Rohrleitung, Durchbrüche. Dieser Vorgang kann sowohl den Heizkessel selbst als auch die gesamte Heizungsanlage außer Kraft setzen.
Für eine stabile Flüssigkeitsbewegung in nur einer Richtung werden Rückschlagventile verwendet, um den entgegengesetzten Abfluss des Kühlmittels zu blockieren. In ihrer Konstruktion gibt es Verriegelungselemente, die auf Änderungen der Wasserbewegung in den Rohren reagieren und den Zugang dazu automatisch blockieren.
Um den Fluss zu blockieren, werden verschiedene Mechanismen verwendet, die sich im Funktionsprinzip und in den Eigenschaften unterscheiden. Die Einrichtung der Einheiten bestimmt den Umfang ihrer Anwendung.
Ventiltypen
Rückschlagventile haben den gleichen Zweck, können sich jedoch in Aufbau und Funktionsweise unterscheiden.

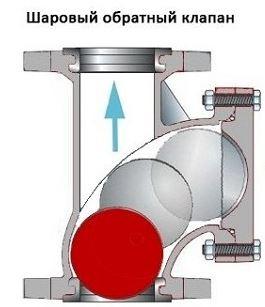

Ball
Das Verschlusselement in solchen Einheiten ist eine Kugel aus bestimmten Metallarten (Stahl, Aluminium usw.). Die Gummierung eines Details erhöht dessen Lebensdauer.
Der Kühlmittelstrom, der sich in eine bestimmte Richtung bewegt, überträgt die Kugel in den oberen Hohlraum des Ventils.
Bei einer Änderung des Strömungsverlaufs fällt das Element in seine ursprüngliche Position und blockiert seinen Weg durch das Rohr.
Die Vorteile solcher Details:
- Möglichkeit der Reparatur - eine Abdeckung auf dem oberen Fach des Gehäuses ermöglicht den Zugriff auf den internen Mechanismus des Geräts;
- Verlässlichkeit - das Gerät ist frei von beweglichen und reibungsbildenden Teilen, so dass es in verschiedenen Positionen arbeiten kann und weniger bruchanfällig ist;
- wenig hydraulischer Widerstand.
Minuspunkte:
- ein erheblicher Durchmesser verhindert den Einsatz von Geräten in Haushaltssystemen mit kleinem Querschnitt;
- bei horizontalem Einbau muss sich der Deckel oben befinden, damit das Ventil angehoben werden kann, bei vertikalem Einbau muss sich der Flüssigkeitsstrom nach oben bewegen;
- Unterdruck im System verhindert die ordnungsgemäße Funktion des Geräts (zum Anheben der Kugel ist ein Druck von 25 bar erforderlich).

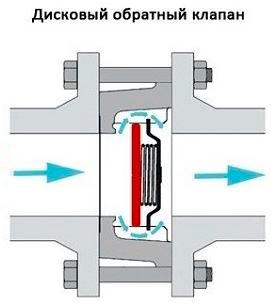

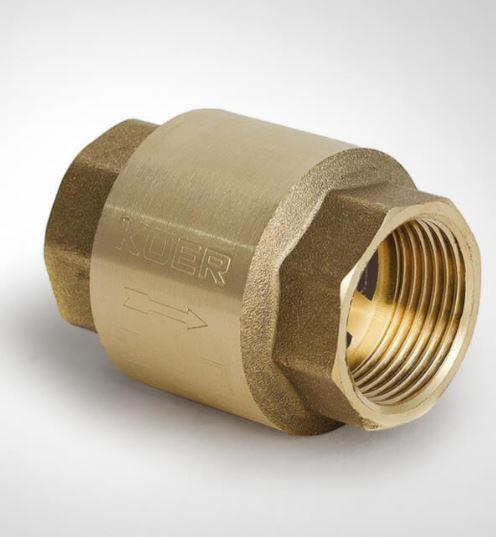

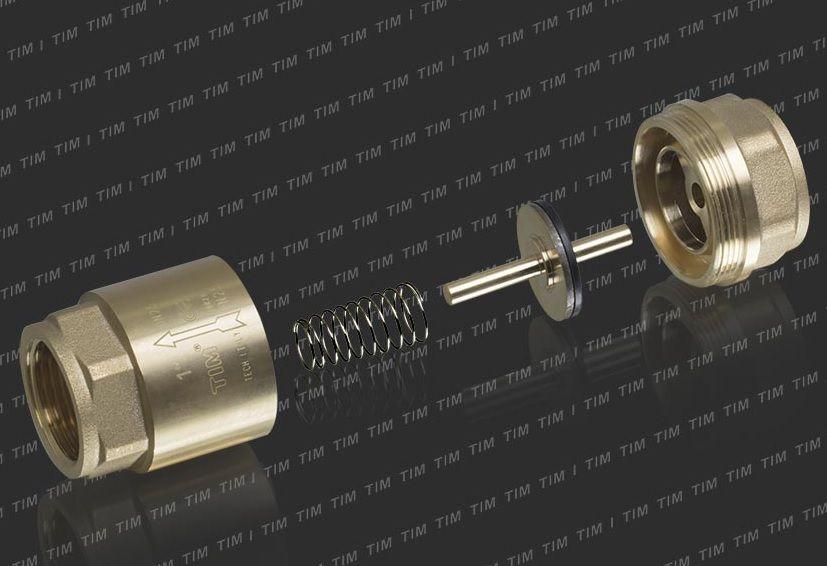

Scheibe
Produkte dieser Art sind mit einer Absperrklappe aus Metall oder Kunststoff ausgestattet. Die Größe dieses Elements reicht aus, um die Strömung in die falsche Richtung vollständig zu blockieren.
Mit der Scheibe ist eine Feder aus Stahl verbunden, die bei direkter Flüssigkeitsströmung zusammengedrückt bleibt. Bei einer Änderung der Strömungsrichtung richtet sich das Element auf und setzt einen Dämpfer in Bewegung, der das Rohr verschließt.
Eine spezielle Dichtung sorgt für den festen Sitz des Ventils und verhindert Leckagen.
Solche Geräte werden in Hausheizungssystemen verwendet und haben eine Reihe positiver Eigenschaften:
- benötigen keine regelmäßige Wartung;
- niedrige Kosten haben;
- haben ein geringes Gewicht und kompakte Abmessungen, was den Anwendungsbereich erweitert.
Die Produkte haben auch Nachteile:
- Unmöglichkeit der Reparatur (defekte Teile müssen ersetzt werden);
- hoher hydraulischer Widerstand;
- Ablagerung von mineralischen Rückständen, die zum Ausfall der Einheit führen;

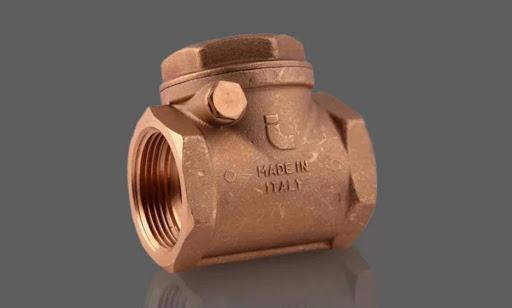

Blütenblatt
Der Verriegelungsmechanismus in Strukturen dieser Art ist eine dünne Stahlplatte. Es ist an Scharnieren befestigt, die es in Bewegung setzen.
Es gibt zwei Arten von Blütenblattaggregaten:
- einzelnes Blatt - ausgestattet mit einer sich um die eigene Achse drehenden Platte. Das sich bewegende Kühlmittel hebt den Flügel an und gibt das Loch frei. Wenn die Flüssigkeit zurückkehrt, senkt sich der Verschluss und blockiert den Durchgang. Dieser Vorgang erfolgt mit oder ohne Beteiligung einer Feder.
- Muscheln - ein Paar Platten haben, die an einer rotierenden Achse in der Mitte des Rohrs befestigt sind.
Vorteile von Petal-Modellen:
- die Fähigkeit, ohne Federn zu arbeiten, was ihren Einbau in Schwerkraftleitungen ermöglicht;
- erschwingliche Kosten.
Mängel:
- erhöhter Druck (insbesondere bei zweiflügeligen Ausführungen).

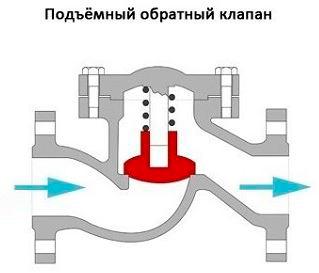

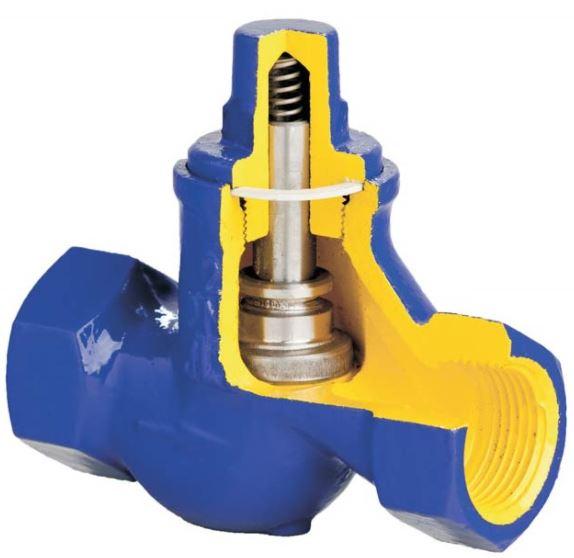

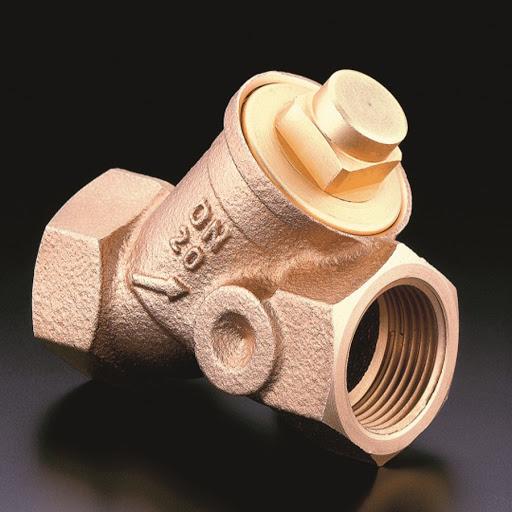

Heben
Als Teil solcher Vorrichtungen gibt es eine Spule, die sich frei um eine vertikale Achse bewegt. Der Flüssigkeitsdruck bewegt die Dichtung vom Sitz und ermöglicht den Zugang zum Rohr.
Durch Verringern des Drucks oder Ändern der Richtung kehrt die Spule in ihre ursprüngliche Position zurück und blockiert das Wasser.
Die Vorteile von Hubwerken:
- geringe Anfälligkeit für die Qualität des vorbeiströmenden Kühlmittels;
- Zuverlässigkeit durch die Einfachheit des Designs gewährleistet;
- Wartungsfreundlichkeit - Zugang zu den Komponenten durch die obere Abdeckung.
Minuspunkte:
- Nur vertikale Montage möglich.
Merkmale der Wahl
Das Hauptkriterium für die Auswahl eines Rückschlagventils ist die Art und Weise, wie es an das Rohrleitungssystem angeschlossen wird. Sie variiert je nach Typ und Modell des Geräts:
- Kupplung Produkte haben eine Gewindemontage, die ihren Anschluss an die Autobahn vereinfacht. In der Regel findet sich diese Art von Befestigungselementen bei Platteneinheiten, die für den Einbau in unabhängige Heizsysteme eines Landhauses oder einer Wohnung geeignet sind. Ihr Merkmal ist ein kleiner Durchmesser, der normalerweise 50 nicht überschreitet.
- Geflanscht Geräte enthalten spezielle Löcher in ihrem Körper, mit deren Hilfe der Mechanismus an der Rohrleitung befestigt wird. Diese Art der Befestigung ist stärker als Gegenstücke mit Gewinde.
Die Zuverlässigkeit der Verbindung ermöglicht den Einsatz solcher Produkte in Systemen mit großen Rohrdurchmessern. Am häufigsten werden sphärische Modelle verwendet.
- Waffel Einheiten verbinden zwei Enden von Rohren, haben ein geringes Gewicht und eine kleine Größe. Diese Art der Installation ist typisch für Blütenblätter.
Einige Ventile müssen für die Installation geschweißt werden. Dieser Typ ist für die Verlegung von Polypropylenrohren geeignet.
Ein ebenso wichtiges Merkmal ist das Material der Einheit, es kann verschiedene Arten haben:
- Edelstahl - die beste Wahl für Systeme mit einem Durchmesser von bis zu 0,04 m. Solche Strukturen sind beständig gegen Korrosionsprozesse und halten Belastungen von bis zu 10 atm stand. Stahlventile sind ziemlich teuer, aber sie können lange ohne Ausfälle halten.
- Messing - ein günstigeres Material, aber anfällig für Korrosion, obwohl es ziemlich langsam auftritt.Auch in puncto Festigkeit sind solche Geräte Stahlmodellen unterlegen, vertragen aber hohe Belastungen recht gut.
- Gusseisen - die zuverlässigste Option für das Arbeiten mit maximalem Kühlmitteldruck. Produkte dieser Art sind ziemlich sperrig und schwer. Die Besonderheiten der Herstellung ermöglichen die Herstellung von Elementen aus Gusseisen mit einem Durchmesser von über 40 mm. Dieser Faktor schränkt die Verwendung solcher Geräte in autonomen Autobahnen ein.
Beliebte Kugelmodelle
Eine Reihe von Vorrichtungen, die eine Metallkugel zum Abdichten der Flüssigkeit verwenden und kostengünstig sind.
Tim JH-1014
Eigenschaften:
- Material des Gehäuses und der Verriegelungsstruktur – Messing;
- Grenztemperatur - 130 ° C;
- Verbindungstyp - Kupplung (BP / BP);
- Preis - 660 Rubel.
Ventil zur Verwendung bei der Installation von Warm- und Kaltwasserversorgung, Heizung, Übertragung von Druckluft, Gasen und Flüssigkeiten, die nicht mit dem Material des Produkts interagieren. Das Modell hat keine Reibflächen, es kann in jeder Position montiert werden, ohne die Eigenschaften zu verändern.
Die kugelförmige Kammer trägt zu einer Erhöhung des Durchsatzes im Vergleich zu zylindrischen Pendants bei. Der Arbeitsdruck des Ventils beträgt 0,05 bar.
1″ ALTSTREAM
Eigenschaften:
- Gewindetyp - 1 ″;
- Temperaturbereich - von -20 ° C bis 150 ° C;
- Dichtheit des Verriegelungselements - Klasse A;
- Material - Messing;
- Art der Strömung - voller Durchgang;
- Preis - 400 R.
Die Kugelausführung dient zum Absperren von Rohrleitungssystemen für Haus- und Trinkwasser, Heizung, Warmwasserversorgung, Druckluft. Die Lebensdauer des Produkts beträgt 30 Jahre, es besteht die Möglichkeit der Reparatur. Die minimale Entwicklungsressource beträgt 25.000 Zyklen.
Die besten Blütenblattsorten
Gerätemodelle mit einer oder zwei Sperrplatten.

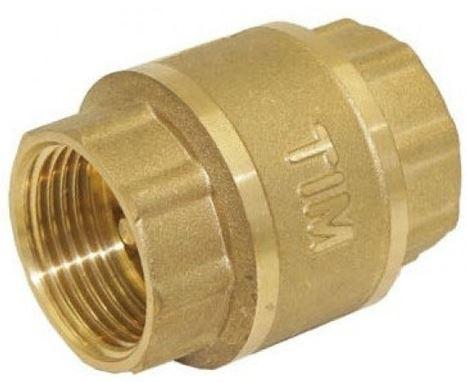

TIM 1Vn, JH-1012C
Eigenschaften:
- Produkttyp - gerade;
- Gewindedurchmesser - 1 Zoll;
- Gehäusematerial – Messing;
- Grenztemperatur - 120 ° C;
- Arbeitsdruck - 40 bar;
- Art des Gewindes - intern;
- Preis - 303 Rubel.
Das Klappenventil ist mit einem horizontalen Dämpfer ausgestattet. Einbau in Heizungsanlagen, ohne Pumpenumwälzung. Das Gerät arbeitet mit niedrigem Druck und erzeugt im Gegensatz zu Federeinheiten keinen starken Widerstand gegen den Wasserfluss. Der Verschluss hat eine Gummidichtung.

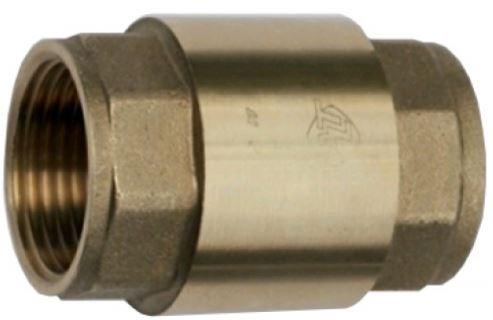

TIM 1 1/4 weiblich, JH-1013C
Eigenschaften:
- Gewindedurchmesser, Zoll - 1 1/4;
- Arbeitsdruck - 25 bar;
- Material - Messing;
- Abdeckung - nein
- Grenztemperatur - 120 ° C;
- Preis - 399 Rubel.
Petal-Modell für nichtflüchtige und pumpenlose Heizungssysteme, aus verstärktem Messing für Sanitärzwecke. Es kann mit minimalem Druck betrieben werden, ist mit einem Gewindeanschluss ausgestattet und hat eine Garantie von 1 Jahr.
Produktbewertung anheben
Teurere Produkte mit einem Kühlmittelblocker in Form einer Spule.
Zetkama V277 Du-15
Eigenschaften:
- bedingter Durchmesser - 15 mm;
- Anschluss - Gewinde (P/P);
- Material - Gusseisen;
- Grenztemperatur - 200 ° C;
- Arbeitsdruck - 16 bar;
- Preis - 2798 p.
Das Gerät wird an Rohrleitungen angebracht, die für den Transport von kaltem und heißem Wasser für technische Zwecke, neutralen Medien und Dampf bestimmt sind. Die Installation erfolgt horizontal oder vertikal.

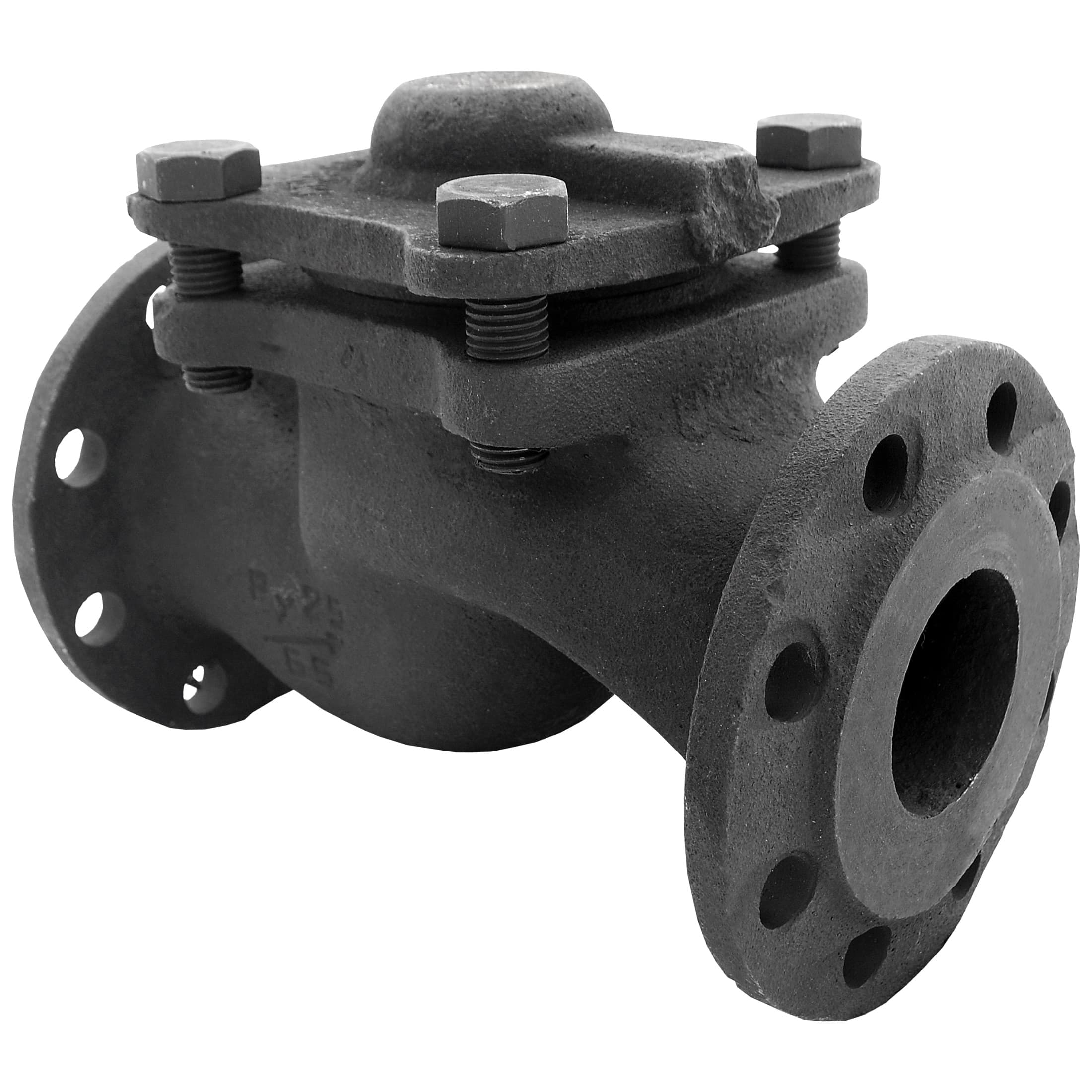

Armafit 16kch9p - DN32Ru25
Eigenschaften:
- Arbeitsdruck - 1,6 MPa;
- Grenztemperatur - 225 ° C;
- Beitritt - Flansch;
- Arbeitsmedien - Dampf, Wasser;
- Temperatureinsatzbedingungen - von -30 bis 50 ° C;
- Preis - 3650 R.
Geflanschte Einheit zum Sperren von Dampf- und Wasserströmen.Die Version mit Gummispulendichtung kann bei Temperaturen bis zu 50 °C und mit Paronit oder Bronze bis zu 225 °C betrieben werden. Die Abdeckung und die Hauptstruktur bestehen aus Gusseisen, die Spule aus Stahl.
Installationsregeln
Installationsregeln
Beim Einbau eines Rückschlagventils sind einige wichtige Punkte zu beachten:
- Das Produkt wird nur in Richtung des Flüssigkeitsflusses platziert. Um die Auswahl der richtigen Seite zu erleichtern, ist der Ventilkörper mit einer speziellen Markierung in Form eines Pfeils versehen.
- Zur besseren Fixierung von Geräten dürfen Paronitdichtungen verwendet werden, jedoch nur, wenn sie den Bohrungsdurchmesser des Rohrs nicht verengen, da sonst der Druck auf das System übermäßig erhöht wird.
- Das Teil wird so platziert, dass andere Teile der Rohrleitungsstruktur keine zusätzliche Belastung auf seinen Körper ausüben.
- Vor der Verriegelungsvorrichtung ist es wünschenswert, ein spezielles Netz zur primären Reinigung des Kühlmittels zu installieren. Es fängt große Partikel ein, die die Dichtheit der Einheit schwächen können, wenn sie in den Mechanismus eintritt.
Für Leitungen mit Zwangsumlauf können alle Arten von Rückschlagventilen verwendet werden, und für Schwerkraftkreisläufe sind nur Drehflügelmodelle ohne Feder geeignet.

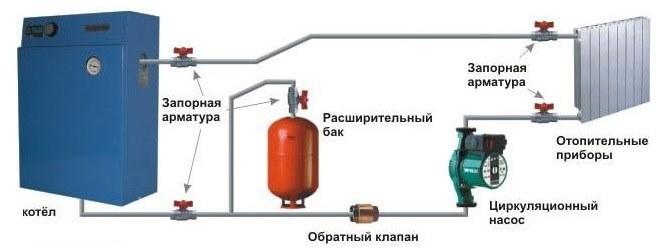

Bei Mehrkreisanlagen mit Umwälzpumpe muss die Verriegelung eingebaut werden.
Bei Heizkreisen mit Bypass muss das Ventil ebenfalls installiert werden. Sie werden in der Regel für den Übergang von der Schwerkraft zur künstlichen Zirkulation geschaffen. Das Ventil ist am Bypass in einer Position parallel zur Umwälzpumpe befestigt.
Heizschema mit Bypass
Es wird auch empfohlen, Absperrventile am Nachspeisesystem zu installieren.Dadurch wird verhindert, dass sich die Rohrleitung in verschiedenen Situationen entleert. Beispielsweise kann das Öffnen eines Wasserhahns an der Nachspeiseleitung zur Druckerhöhung bei gleichzeitiger Blockierung der Wasserversorgung zur vollständigen Entleerung des Systems und zum Abschalten des Boilers führen.
Auch die Wahl des richtigen Ventils ist wichtig. Um unerwünschte Strömungen zwischen benachbarten Kreisläufen zu blockieren, sollten Blütenblatt- oder Scheibeneinheiten installiert werden. Die erste Option erzeugt weniger Widerstand, was auch bei der Installation zu berücksichtigen ist.
Nicht bei allen Heizgeräten ist ein Rückschlagventil erforderlich. Es ist jedoch für die Bildung von Umgehungskreisläufen Mehrschleifensysteme erforderlich. Bei der Auswahl sollten Sie die Eigenschaften und Merkmale der einzelnen Modelle sowie die Anschlussmöglichkeiten berücksichtigen.
