Das Leningradka-Heizsystem erschien Mitte des 20. Jahrhunderts. Seine Hauptmerkmale sind einfache Anordnung, Effizienz und die Fähigkeit, Räume mit einer ziemlich großen Fläche zu heizen. Dank dieser Eigenschaften erlangte "Leningradka" schnell eine große Popularität, die es bis heute nicht verloren hat. Lassen Sie uns ausführlicher über das System sprechen.
Inhalt
- Geräte- und Systemfunktionen
- Entwurf
- Arbeitsprinzip
- Vor- und Nachteile des Systems
- Installation von "Leningrad": die Wahl des Systemtyps, das Arbeitsverfahren, die Nuancen
- Typauswahl
- Materialien
- Arbeiten ausführen
- Die Nuancen der Arbeit
- Fragen und Antworten
- Bewertungen
- Schlussfolgerungen
- Videoüberprüfung des Leningradka-Heizsystems
Geräte- und Systemfunktionen
"Leningradka" kann als geschlossenes Heizsystem definiert werden, in dem Heizgeräte in einem Kreislauf angeschlossen sind. Als Wärmeerzeuger dient ein Gaskessel. Der häufigste Wärmeträger ist Wasser.
Entwurf
Die einfachste Version des Systems besteht aus folgenden Elementen:
- Ausgleichsbehälter. Es ist ein Reservoir mit einem Kühlmittel. Es wird über den Heizelementen und dem Boiler installiert, um die Wasserzirkulation durch die Rohre zu gewährleisten.
- Kessel. Wird direkt an das Ausdehnungsgefäß und den oberen Kreislauf angeschlossen. Erwärmt das Kühlmittel.

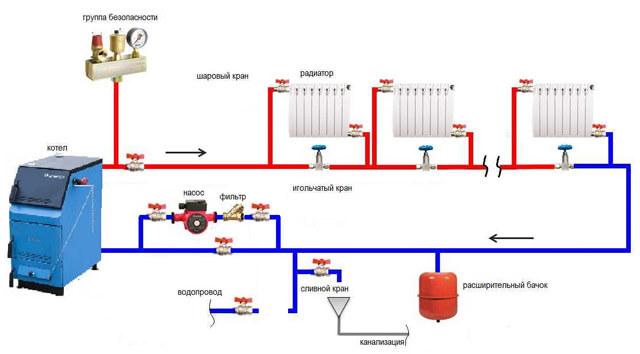

Schema des Heizsystems Leningradka
- Oberer Umriss. Es versorgt den Tank und die Heizelemente mit heißem Wasser aus dem Boiler.
- Unterer Umriss. Es führt das gekühlte Kühlmittel von den Heizelementen zum Kessel zur anschließenden Erwärmung.
Das Hauptmerkmal des "Leningrad" ist, dass die Heizelemente nicht in Reihe mit dem oberen Stromkreis verbunden sind, sondern parallel dazu installiert sind. Dies ist der Hauptunterschied zum Üblichen Einrohrheizung.
Arbeitsprinzip
Das Funktionsprinzip der Leningradka unterscheidet sich im Allgemeinen nicht von dem einer Einrohrheizung.
Das System funktioniert wie folgt:
- der Kessel erwärmt das Wasser und führt es teilweise dem oberen Kreislauf und teilweise dem Ausdehnungsgefäß zu (überschüssiges Kühlmittel tritt dort ein);
- das erwärmte Kühlmittel ist leichter als das kalte, daher steigt es in die Batterie auf und verdrängt das kalte nach unten;
- in der Batterie gibt das Wasser seine Wärme ab und wird selbst durch das heißere, das gerade aus dem Kessel gekommen ist, verdrängt;
- das gekühlte Kühlmittel tritt in den unteren Kreislauf ein, der zum Eingang des Kessels führt;
- Nachdem kaltes Wasser in den Boiler eintritt, wiederholt sich der Zyklus.
Vor- und Nachteile des Systems
Die Vorteile von "Leningradka" umfassen:
- Einfachheit. Trotz einiger Komplikationen im Vergleich zum traditionellen Einrohrsystem ist das "Leningrad" sehr einfach. Seine Installation liegt auch in der Macht von Personen, die keine spezifischen Kenntnisse und Fähigkeiten auf dem relevanten Gebiet haben.
- Sparsamkeit. 20% - 30% weniger Material wird für Leningradka ausgegeben. Aber hier müssen wir sofort reservieren - der Vorteil ist nur im Vergleich relevant Zweirohrsystem. Wenn Sie ein Einrohr nehmen, wird es noch etwas sparsamer (aufgrund der Tatsache, dass die Batterien in Reihe geschaltet sind und keine Abgriffe an ihnen vorgenommen werden).
- Möglichkeit der Feinabstimmung. Wenn Sie an jedem Bypass einen Nadelregler installieren, wird es möglich, die Temperatur einer einzelnen Batterie zu regulieren.
- Einfache Wartung. Handelt es sich um ein herkömmliches Einrohrsystem, muss dieses für den Batteriewechsel komplett entwässert werden. Im Fall von "Leningrad" ist dies nicht erforderlich - es reicht aus, die Umgehungsstraße zu blockieren. Das Wasser zirkuliert weiterhin durch den unteren Kreislauf. Um eine solche Gelegenheit zu haben, ist es zwar notwendig, Umgehungen mit Kränen auszustatten.
Allerdings hat das System auch Nachteile. Hier sind die wichtigsten:

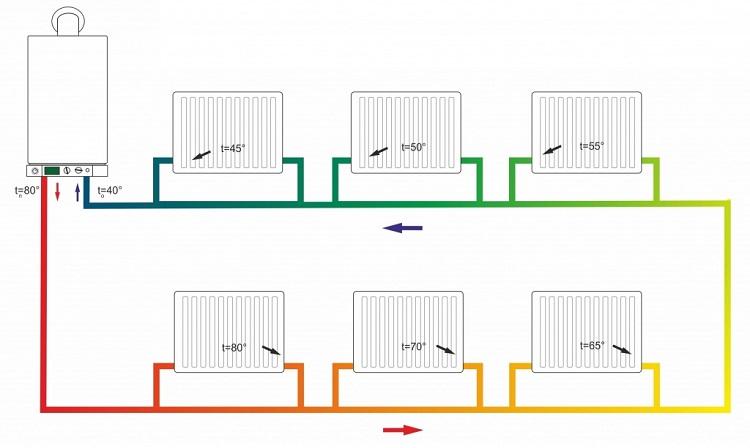

- Ungleichmäßige Erwärmung der Heizkörper. Auch ein Nadelventil im Bypass löst das Problem nicht. Es tritt zwar nicht bei allen Arten von Verbindungen auf. Aber dazu später mehr.
- Unfähigkeit, zusätzliche Heizgeräte anzuschließen. Zum Beispiel ein warmer Boden. Dies ist jedoch kein Nachteil ausschließlich der "Leningrader" - ein Minus ist typisch für jede Einrohrheizung.
- Die Notwendigkeit, Rohre mit großem Durchmesser zu verwenden. Das Minimum sollte mindestens 2,5 cm betragen, nimmt man weniger, wird es schwierig passende Bypässe für Radiatoren zu finden. Aus diesem Grund kommt es häufig zu einem Druckabfall im System. Dadurch kann das Wasser nicht normal zirkulieren. Das Problem wird gelöst, indem Rohre mit kleinerem Durchmesser installiert werden, die den erforderlichen Druck erzeugen.
Installation von "Leningrad": die Wahl des Systemtyps, das Arbeitsverfahren, die Nuancen
Weiter - detaillierte Anweisungen für die Installation von "Leningrad".
Typauswahl

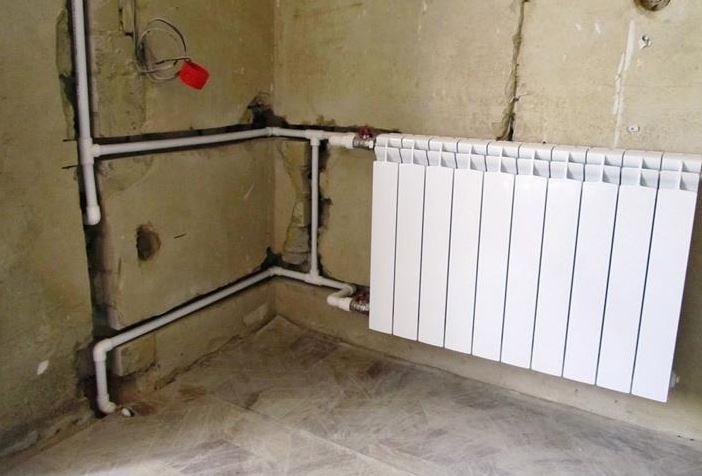

Vertikale Verbindung
Zuerst müssen Sie sich für den Typ von "Leningrad" entscheiden. Die Unterschiede bestehen lediglich in der Art des Batterieanschlusses.
Abhängig von diesem Kriterium werden vier Systemtypen unterschieden:
- mit Bodenanschluss;
- mit senkrechtem Anschluss;
- mit Top-Anschluss;
- mit Diagonalanschluss.
Die Unterseite erwärmt normalerweise nur die Hälfte des Akkus. Außerdem sind bei ihrer Verwendung Schwierigkeiten mit der Zirkulation des Kühlmittels möglich. Sie werden gelöst, indem eine elektrische Pumpe angeschlossen wird, die Wasser durch das System pumpt. Aber das reduziert die Vorteile von "Leningradka" auf nichts. Schließlich erhöht die Pumpe die Stromkosten. Ja, Sie müssen das Gerät kaufen.
Die beste Option ist eine vertikale Verbindung. Es sorgt für eine gleichmäßige Verteilung des Wassers im System, wodurch der Heizkörper optimal erwärmt wird. Die diagonale Verbindung hat ähnliche Eigenschaften.
Der obere Anschluss kann auch ohne Pumpe funktionieren. Bei der Installation ist es jedoch erforderlich, die Geometrie der Rohre korrekt zu bestimmen. Wenn Sie die Beschleunigungssektion falsch montieren, gibt es auch Probleme mit der Wasserzirkulation. Für eine ordnungsgemäße Installation sind etwas mehr Verbrauchsmaterialien erforderlich. Dies eliminiert auch die Vorteile des Systems gegenüber herkömmlichen Optionen.
Materialien
Bei der Auswahl der Rohre ist es wichtig, die Anzahl der Heizkörper zu kennen
Die Wahl der Rohre zum Erstellen eines Systems hängt ab von:
- die Anzahl der Heizkörper;
- Aufwärmen des Systems.
Der Rohrdurchmesser muss so bemessen sein, dass die benötigte Anzahl Batterien mit dem Kühlmittel versorgt wird. Je mehr von ihnen, desto größer sollte der Abstand sein. Für 4 Strahler benötigen Sie mindestens 2,5 cm, für 5 - 6 ca. 2,7 - 2,8 cm.
Abhängig von der Heizung wird das Material des Rohres ausgewählt. Erreicht das Wasser im System Temperaturen über 90um C, es ist besser, Stahl zu verwenden. Tatsache ist, dass Polypropylen bereits bei 95 schmilztum AUS.

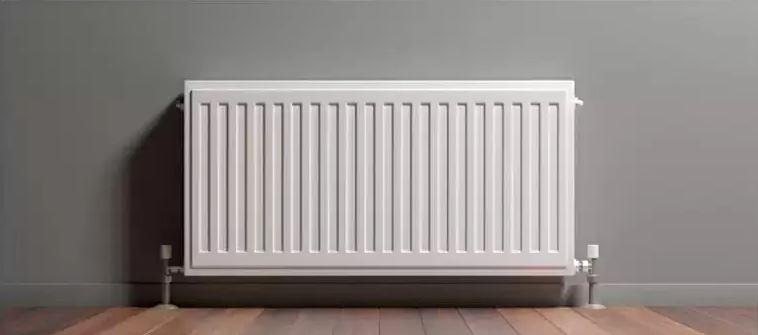

Heizkörper werden nach der Effizienz ihrer Arbeit ausgewählt. Sie sollten eine maximale Wärmeableitung haben. Dies ist besonders wichtig, da bereits leicht abgekühltes Wasser in die letzten Batterien des Kreislaufs gelangt.Für eine vollständige Wärmeübertragung müssen sie also einen hohen Wirkungsgrad haben.
Arbeiten ausführen
Wenn Sie sich für das Anschlussschema und die ausgewählten Materialien entschieden haben, können Sie mit der Montage der Anlage beginnen.
Sie bestehen aus folgenden Schritten (am Beispiel eines vertikalen Anschlusses von Heizkörpern):
- Ausbildung. In diesem Stadium werden Rohrhalter installiert. Wenn geplant ist, sie in den Wänden zu verstecken, werden Blitze vorbereitet.

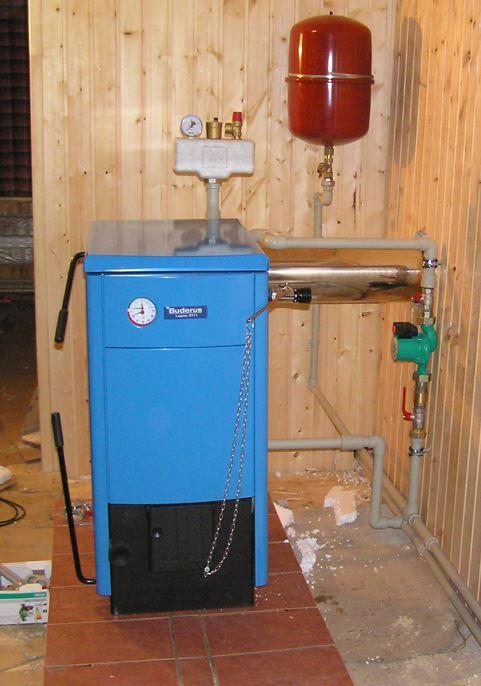

- Kesselinstallation. Installieren Sie einen Heizkessel.
- Verlegung der Hauptleitung. Vom Kessel werden zwei Rohrschleifen verlegt: obere und untere.
- Abzweigungen erfolgen im oberen Kreis. Wenn es sich um Polypropylenrohre handelt, werden die Biegungen mit T-Stücken erstellt. Wenn die Rohre aus Metall sind, wird ein Loch darin gemacht, wo ein Bypass mit kleinerem Durchmesser geschweißt wird.
- Bei Bedarf sind in den Bypässen Hähne montiert, um den Zugang des Kühlmittels zu blockieren oder die Temperatur der Batterie einzustellen.

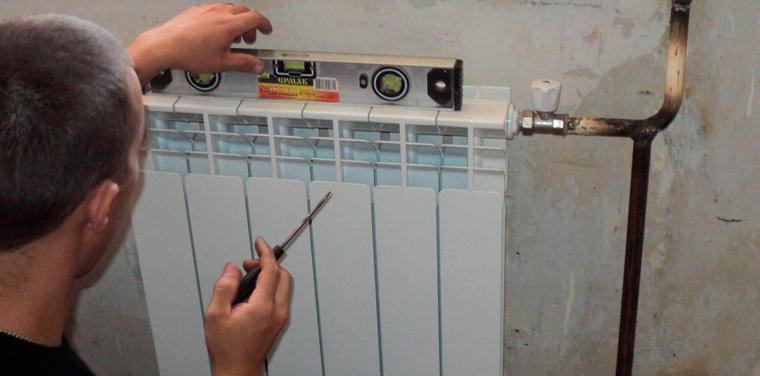

- Radiatoren sind an Bypässe angeschlossen.
- Am Ausgang des oberen Kreislaufs des Systems ist ein Ausdehnungsgefäß angeschlossen.
Alle Arbeiten abgeschlossen. Sie können das System mit Wasser füllen.
Die Nuancen der Arbeit

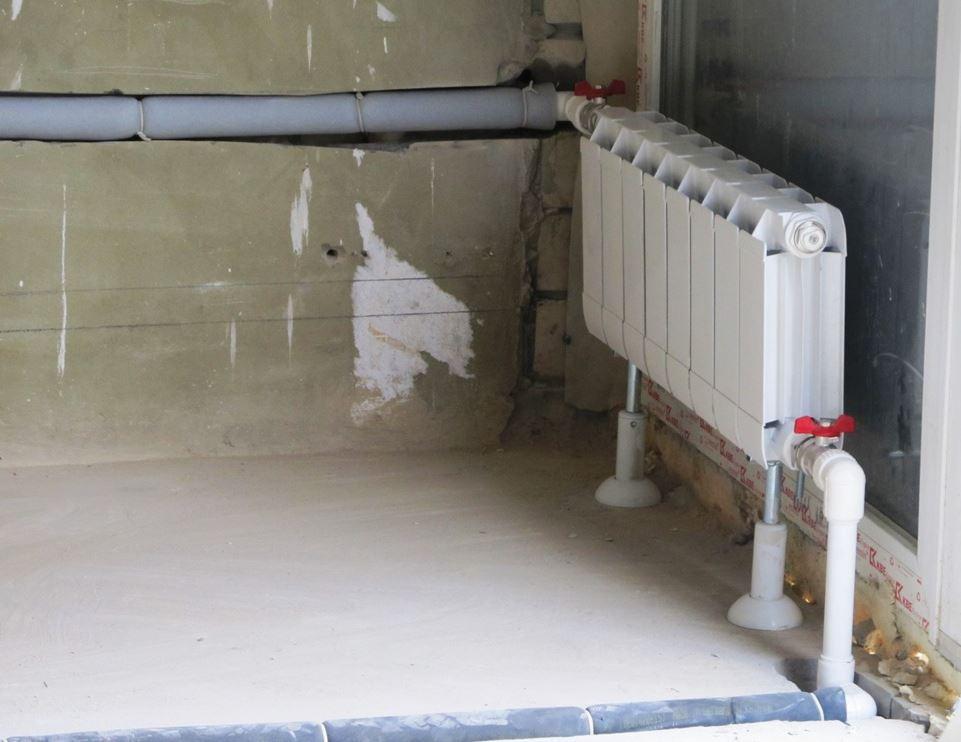

Wenn keine Pumpe im System vorhanden ist, sollte der obere Kreis mit leichtem Gefälle angeordnet werden
Im Laufe der Arbeit müssen Sie sich an die folgenden Merkmale erinnern:
- Bei Verwendung von Metallrohren muss beim Schweißen ein inneres Durchhängen vermieden werden. Sie reduzieren die Lagerluft und verhindern die normale Bewegung des Kühlmittels. Bei Vorhandensein von Zuflüssen funktioniert das System nicht normal.
- Führen Sie nach dem Befüllen der Anlage nicht sofort einen Probelauf durch. Vor ihm müssen Sie 3 - 4 Stunden warten und alle Rohrabschnitte, ihre Verbindung mit Heizkörpern, Kessel und Tank überprüfen. Dies ermöglicht eine rechtzeitige Erkennung und Beseitigung von Lecks.
- Entfernen Sie vor einem Probelauf unbedingt die Luft aus dem System mit Mayevsky-Kranichebefinden sich in den Heizkörpern. Sonst erwärmt es sich nur teilweise (im Bereich bis zur Luftblase).
Wenn keine Pumpe im System vorhanden ist, sollte der obere Kreis mit einem leichten Gefälle (ca. 5 - 10um). Dies erleichtert den Fluss des Kühlmittels und verhindert das Problem der Wasserstagnation in einem bestimmten Abschnitt des Rohrs.
Fragen und Antworten
Ja, da der erste Heizkörper oft zu heiß wird. Bei letzterem wird kein Kran benötigt.
Bei vertikaler Verbindung nein. Wenn der Neigungswinkel des oberen Kreislaufs jedoch falsch bestimmt wird, zirkuliert das Wasser nicht normal durch das System.
Ja. Der Unterschied kann 45 % - 50 % erreichen. Deshalb ist es so wichtig, für die richtige Zirkulation des Kühlmittels zu sorgen.
Nur wenn es offen ist. Geschlossen kann ohne Isolierung auf einem unbeheizten Dachboden arbeiten.
Bewertungen
- Konstantin, Region Tula
„Ich habe ein kleines Landhaus. Ich gehe oft im Winter dorthin, also habe ich Gas installiert und beschlossen, zu heizen. Die Wahl wurde bei "Leningrad" gestoppt. Ein Zweirohrsystem ist mir zu teuer und ein Einrohrsystem unpraktisch - es ist schwierig, Heizkörper zu warten, Sie können keine einzelne Batterie ausschalten. Ich habe die Pumpe nicht genommen, ich habe die Heizkörper diagonal angeschlossen. Ich benutze es seit fast einem ganzen Winter, bisher gab es keine Beanstandungen - ich bin mit allem zufrieden. Ich kann eines sagen: "Leningrad" hat meine Erwartungen voll erfüllt.
- Ivan, Gebiet Nowgorod
„Sie haben den Eltern im Dorfhaus Benzin gebracht. Es stellte sich die Frage nach der Anordnung der Heizungsanlage. Wir haben uns entschieden, "Leningrad" zu machen. Die Fläche des Hauses ist klein - es gibt nur 6 Heizkörper. Ein Zweirohrsystem hat keinen Sinn. Solange alle zufrieden sind. Heizt gut genug (ich habe die Batterien vertikal angeschlossen). Funktioniert hervorragend ohne Pumpe, obwohl viele sagen, dass es notwendig ist. Separat möchte ich über die Einsparungen sprechen - die Ausgaben erwiesen sich als sehr gering.
Schlussfolgerungen
"Leningradka" - eine Art Einrohrheizung. Im Gegensatz zum herkömmlichen Schema sieht es die Parallelschaltung von Heizkörpern durch Umgehungen vor. Das System ist einfach, billig und leicht zu warten. Ideal zum Heizen kleiner Flächen (hauptsächlich Landhäuser und Landhäuser).
