Warum brauche ich ein Dreiwegeventil und worauf ist bei der Auswahl zu achten?

Das Problem der Aufrechterhaltung einer angenehmen Temperatur, das in den meisten Mehrfamilienhäusern durch den Anschluss an eine Zentralheizung gelöst wird, erfordert in einem Privathaus manchmal den Einsatz komplexer und teurer technischer Geräte.

Die Hauptaufgabe besteht in diesem Fall darin, das optimale Gleichgewicht zwischen den Kosten für Heizgeräte und Rohrleitungen, ihrer Effizienz, den geschätzten Ressourcen- und Betriebskosten zu finden. Dreiwegeventile sollen die Temperaturregelung vereinfachen und mit minimalen Verlusten ein angenehmes Mikroklima in einzelnen Räumen schaffen.

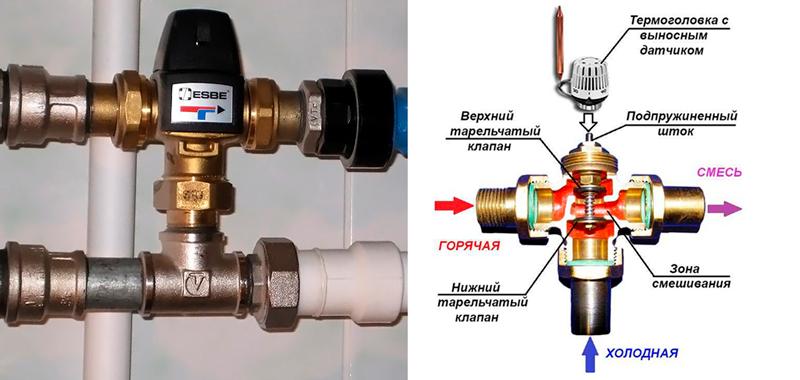

Die Vorrichtung und das Funktionsprinzip des Dreiwegeventils

Ein Dreiwegeventil ist eine spezielle Art von Absperr- und Regelventil, das in der Lage ist, das Verhältnis von Kalt- und Warmströmen in zwei geschlossenen Kreisläufen zu regeln. Einfach ausgedrückt fügt es dem Hauptheizkreislauf einen weiteren hinzu, in dem Sie die gleiche Temperatur beibehalten oder durch Einstellen des Ventils nach Belieben ändern können.

Zu unterscheiden ist zwischen einem Dreiwegeventil und einem Dreiwegeventil.Die Arbeit des ersten ist genau und teilweise automatisiert, was sich nicht nur auf die allgemeine Zuverlässigkeit und Effizienz des Heizsystems auswirkt, sondern auch die Erstellung komplexer Mehrkreisschaltungen vereinfacht.

Herkömmlicherweise kann ein Dreiwegeventil als ein Paar von Zweiwegeventilen dargestellt werden, deren Betrieb umgekehrt proportional ist: das Öffnen des einen führt zum Überdecken des anderen um einen gleichen Betrag. Es ist wichtig zu verstehen, dass in diesem Fall die Gesamtflussrate unverändert bleibt.

Je nach Funktionsprinzip gibt es drei Hauptgruppen von Dreiwegeventilen:

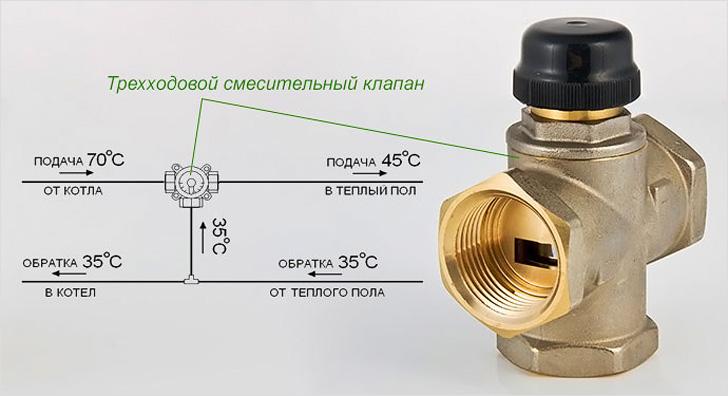

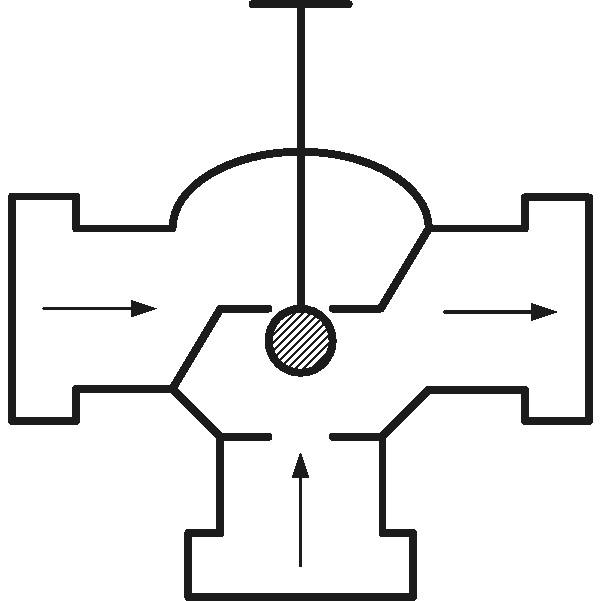

Mischendes Dreiwegeventil

Es hat zwei Eingänge und einen Ausgang. Es wird verwendet, um die Temperatur des Slave-Kreislaufs zu steuern, indem zwei getrennte Ströme mit unterschiedlichen Temperaturen in einem benutzerdefinierten Verhältnis gemischt werden.

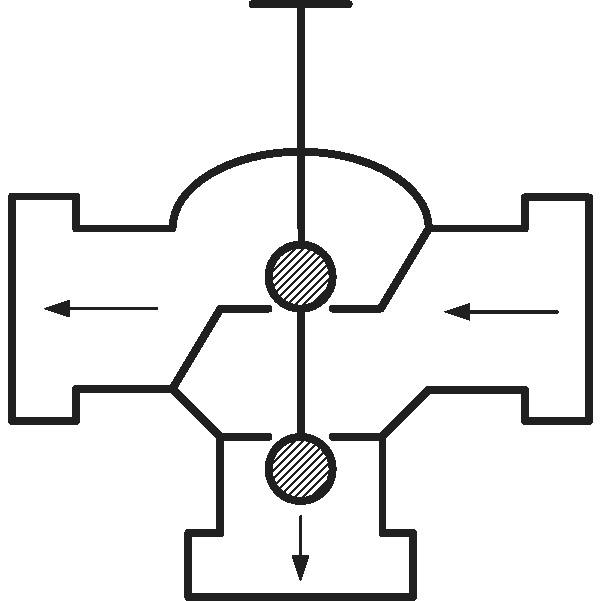

Teilendes Dreiwegeventil

Es hat ein Einlass- und zwei Auslassrohre. Es dient zur Temperaturregelung durch Änderung der im Nebenkreislauf zirkulierenden Kühlmittelmenge sowie vor zusätzlichen Heiz- / Kühlsystemen - sie werden mit dem vom Ventil ausgewählten Teil des Durchflusses versorgt.

Umschalt-Dreiwegeventil

Kann den Durchfluss zwischen den Kreisläufen umschalten, ohne seine Temperatur und Intensität zu beeinflussen. Die Umschaltung kann nach dem „Eingang-Eingang-Ausgang“- oder „Eingang-Ausgang-Ausgang“-Schema erfolgen.

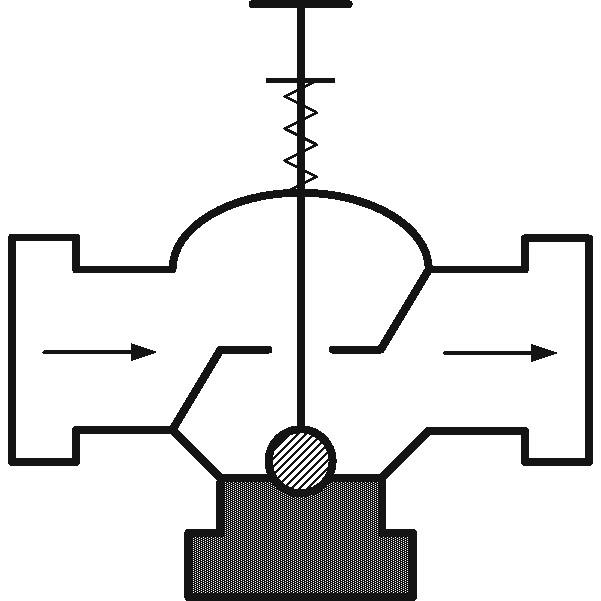

Die Abbildungen oben zeigen Diagramme von 3-Wege-Sitzventilen. Es gibt auch schwenkbare Ausführungen, die jedoch weniger langlebig sind und nur in Kreisläufe mit geringem Innendruck eingebaut werden können. In den meisten Fällen ist der Kauf eines Sitzventils vorzuziehen.

Äußerlich ist das Dreiwegeventil eine T-förmige zylindrische Gabel, deren Enden mit einem einheitlichen Gewinde ausgestattet sind.Bei Modellen, die für hohe Durchflussraten ausgelegt sind, kann der Endflansch die Rolle eines Verbindungselements übernehmen.

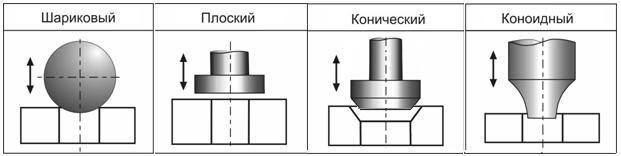

Ventilkörper bestehen aus den in Heizungsanlagen üblichen Materialien: Gusseisen, Edelstahl, Messing, Bronze. Das Element eines Dreiwegeventils, das den oder die ausgehenden Ströme reguliert, wird als Klappe bezeichnet.

Strukturell kann es sein:

• Ball - zeichnet sich durch einen reibungslosen Betrieb aus, kann sich jedoch schneller abnutzen als Analoga anderer Formen;
• zylindrisch oder flach – hat eine erhöhte Ressource aufgrund einer größeren Kontaktfläche mit der Steckdose;
• konisch – ermöglicht es, die Abmessungen des Ventils zu reduzieren.

Die Ventilsitze sind üblicherweise mit einer Dichtung aus einem elastischen Material ausgestattet, was die Dichtheit erhöht und den Verschleiß der zusammenwirkenden Teile verringert. Ein einzelnes Ventil reicht jedoch nicht aus, um Flüssigkeitsströme zu schalten oder zu regulieren.

Das Ventil muss mit einem zuverlässigen Antriebssystem ausgestattet sein, das sein kann:

1. Mechanisch - Die Regulierung der Betriebsart erfolgt durch Drehen des Kopfes in den gewünschten Winkel.
2. Elektronisch – Der Drehwinkel der Jalousie wird von einem elektrischen Stellmotor eingestellt, dessen Signal von einem Sensor oder einer Klimaanlage übertragen wird.
3. thermostatisch - Die Konstruktion des Ventils wird durch ein Thermoelement ergänzt, das sich ausdehnt und den Verschluss dreht, wenn die Temperatur des Kühlmittels um einen bestimmten Wert ansteigt.

Handbetätigte Dreiwegeventile sind am zuverlässigsten, obwohl sie nicht die gleiche Flexibilität und Einstellgeschwindigkeit bieten wie ihre automatisierten Gegenstücke.Darüber hinaus wird die Lebensdauer eines Ventils jeglicher Art stark durch das Vorhandensein von abrasiven Partikeln im Kühlmittel beeinträchtigt, weshalb empfohlen wird, dass Kreisläufe, die mit solchen hochpräzisen Armaturen arbeiten, mit Abscheidefiltern ausgestattet sind.

Auswahl eines Dreiwegeventils für zu Hause

Bevor Sie sich in den Laden oder auf beliebte Websites für Dreiwegeventile begeben, ist es wichtig zu verstehen, welche Eigenschaften sie haben sollten. Zunächst wird die Gesamtzahl der Kreisläufe im zukünftigen Heizsystem ermittelt, da für jeden Kreis ein separates Ventil installiert werden muss, das sich übrigens in seiner Konstruktion und seinen Eigenschaften erheblich voneinander unterscheiden kann.

Für jeden von ihnen müssen Sie Folgendes definieren:

Es können spezifischere Daten erforderlich sein, z. B. Informationen über die oxidierenden Eigenschaften des Kühlmittels, die Kompatibilität von elektronisch gesteuerten Ventilblöcken mit einem bestimmten Klimatisierungssystem usw.

Auf dem modernen Markt gibt es viele Dreiwegeventile für jeden Geschmack und Geldbeutel. In der budgetärsten Nische sind die chinesischen Marken TIM und ViEiR führend, deren Produkte eine überraschend gute Montage aufweisen.

Eine Klasse darüber ist der heimische Valtec, der in Zusammenarbeit mit italienischen Ingenieuren entstanden ist, und importierte Esbe, Honeywell und Danfoss spielen in der obersten Liga. Nachfolgend finden Sie eine kurze Übersicht über die gängigsten Drei-Wege-Ventilmodelle für den Hausgebrauch.

Tim BL7661X04

Durchschnittlicher Preis: 600 reiben.

Eigenschaften:

• Typ: Mischen
• Steuerung: thermostatisch
• Material: Gusseisen/Messing
• Anschluss: 25mm Gewinde

Vorteile:

• Günstig, einfach zu installieren und einzurichten

Mängel:

• Stoßempfindliches Gehäuse, schlechte Thermostatgenauigkeit

Tim BL3804

Durchschnittlicher Preis: 1000 reiben.

Eigenschaften:

• Typ: Mischen
• Verwaltung: mechanisch
• Material: Messing
• Anschluss: 25mm Gewinde

Vorteile:

• Gutes Verhältnis von Preis und Verarbeitung, einfache Installation

Mängel:

• Instabiler Betrieb in belasteten Schaltungen, schneller Verschleiß des internen Mechanismus

ViEiR VR291

Durchschnittlicher Preis: 1600 Rubel.

Eigenschaften:

• Typ: Mischen
• Verwaltung: elektronisch
• Material: Messing
• Anschluss: 25mm Gewinde

Vorteile:

• Fähigkeit, mit einem elektronischen Antrieb zu arbeiten, niedrige Kosten

Mängel:

• Instabiler Betrieb in belasteten Schaltungen, schneller Verschleiß des internen Mechanismus

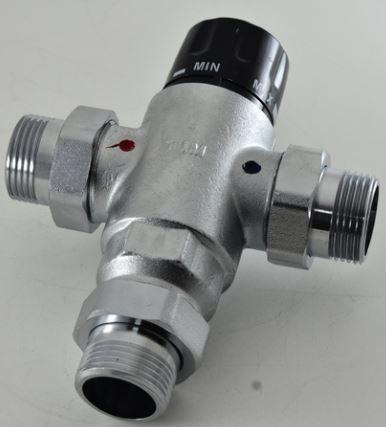

Tim BL8804

Durchschnittlicher Preis: 3500 Rubel.

Eigenschaften:

• Typ: Mischen
• Steuerung: thermostatisch
• Material: verchromtes Messing
• Anschluss: 25mm Gewinde

Vorteile:

• Hochwertiges Thermostat, schnelle und reibungslose Durchflussregelung, hochwertige Verarbeitung

Mängel:

• Langlebiges Chrom-Finish

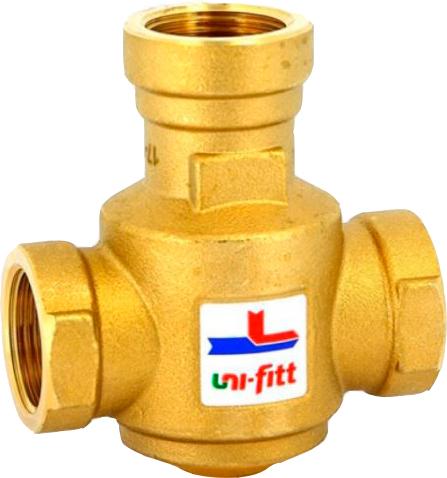

Uni-Fitt HR eines

Durchschnittlicher Preis: 4500 Rubel.

Eigenschaften:

• Typ: Abstandshalter
• Steuerung: mechanisch oder thermostatisch
• Material: Messing
• Anschluss: 25mm Gewinde

Vorteile:

• Fähigkeit, mit verschiedenen Antriebsarten zu arbeiten, hohe Qualität, Zuverlässigkeit und Langlebigkeit

Mängel:

• Schwierigkeiten bei der Verwendung zum Mischen von Strömungen, das Ventil kann tatsächlich nur im Teilungsmodus ununterbrochen verwendet werden

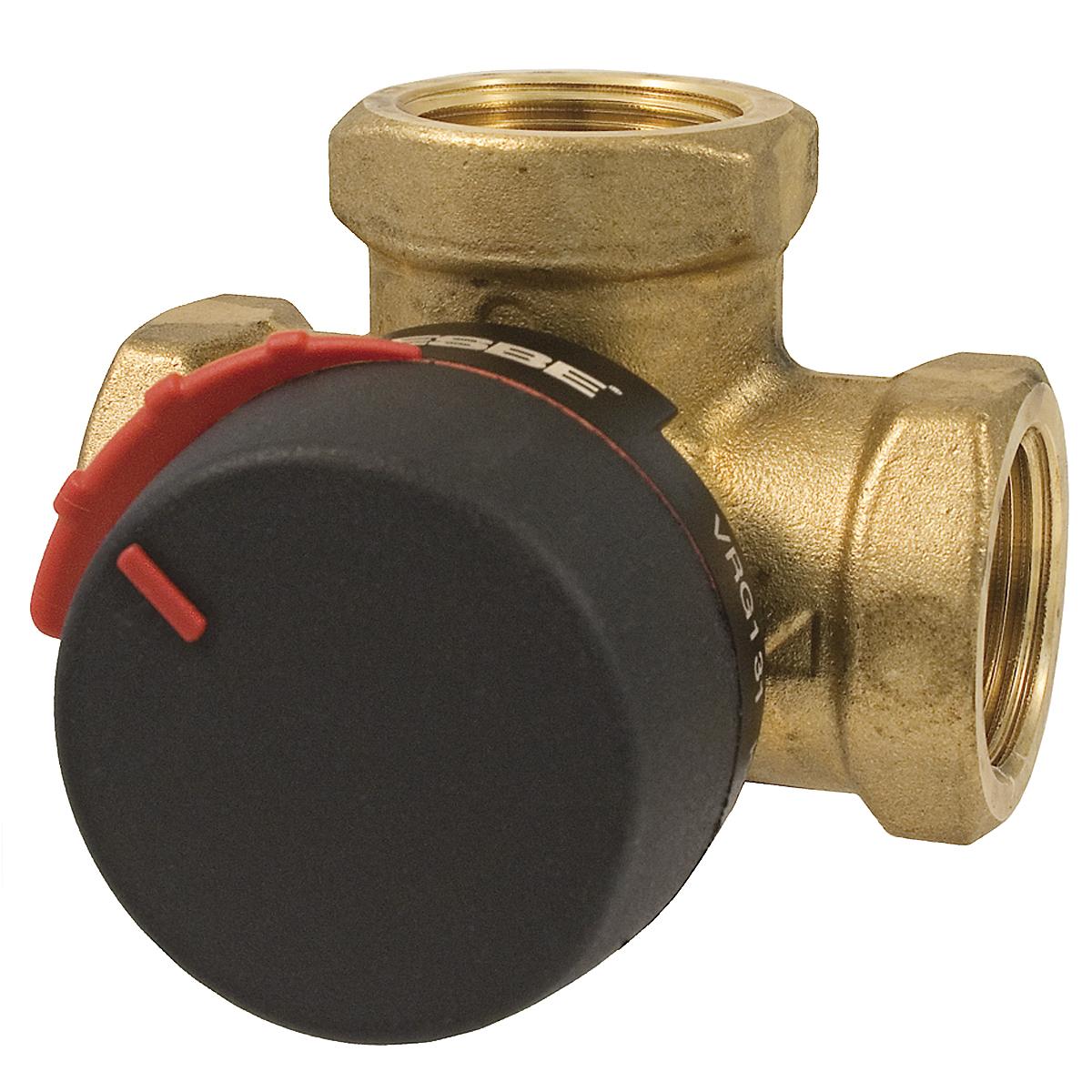

EsbeVRG131

Durchschnittlicher Preis: 5000 Rubel.

Eigenschaften:

• Typ: Mischen
• Steuerung: mechanisch Material: Messinglegierung
• Anschluss: 25mm Gewinde

Vorteile:

• Sehr hochwertige Materialien und Verarbeitung, störungsfreier Betrieb unter allen Bedingungen

Mängel:

• Schwierigkeiten bei der Verwendung externer Laufwerke

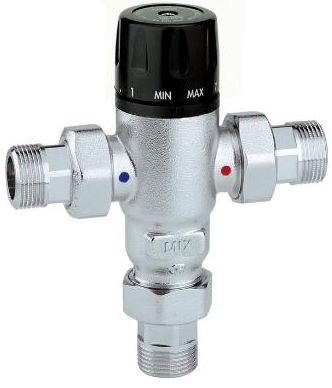

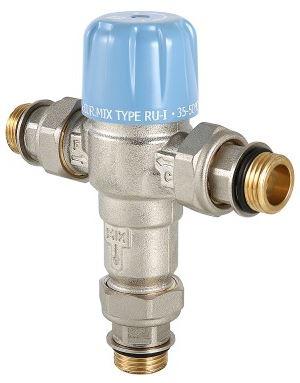

Valtec Thermomix MT10RU

Durchschnittlicher Preis: 7500 Rubel.

Eigenschaften:

• Typ: Mischen
• Steuerung: thermostatisch
• Material: vernickeltes Messing
• Anschluss: Gewinde 12mm

Vorteile:

• Hochwertige Verarbeitung, zuverlässige und ästhetische Beschichtung, die eine Oxidation des Gehäuses verhindert, stabiler Betrieb

Mängel:

• Alterungsneigung des Thermostats, nicht der gebräuchlichste Gewindestandard

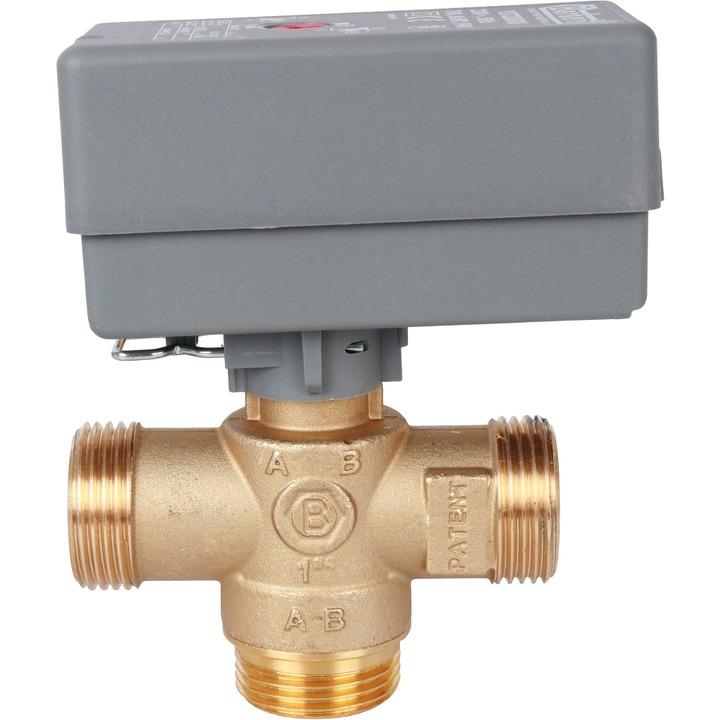

Stout SVM-0070-300025

Durchschnittlicher Preis: 8500 Rubel.

Eigenschaften:

• Typ: Schalten
• Steuerung: elektronisch oder thermostatisch
• Material: Messing
• Anschluss: 25mm Gewinde

Vorteile:

• Beständig gegen hohe Belastungen und hohe Temperaturen, schnelles Umschalten der Strömungen

Mängel:

• Ungeeignet für sanfte Steuerung

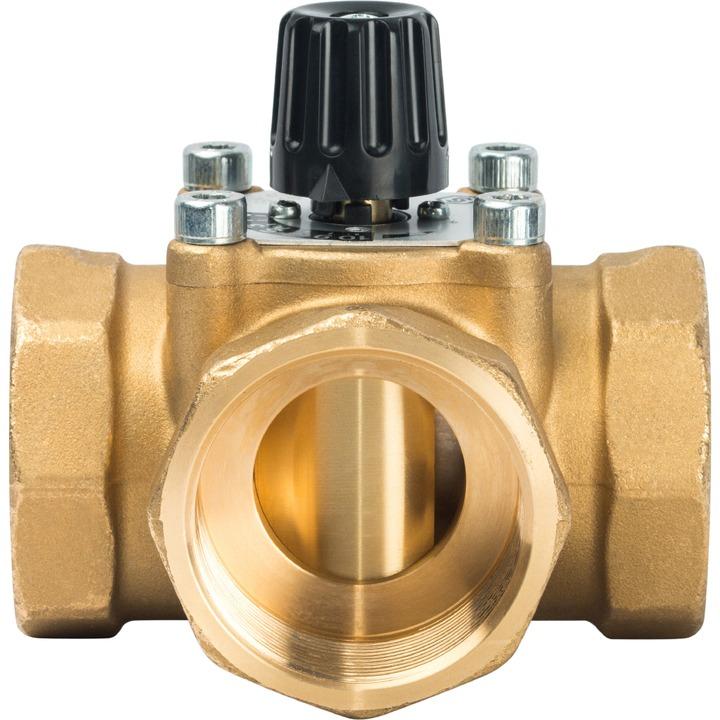

Stout SVM-0003-015001

Durchschnittlicher Preis: 14 000 Rubel.

Eigenschaften:

• Typ: Mischen
• Verwaltung: mechanisch
• Material: Messing
• Anschluss: Gewinde 50mm

Vorteile:

• Beständig gegen starke Belastungen und hohe Temperaturen, hochwertige Verarbeitung

Mängel:

• Montagestandard, der unter häuslichen Bedingungen selten anzutreffen ist

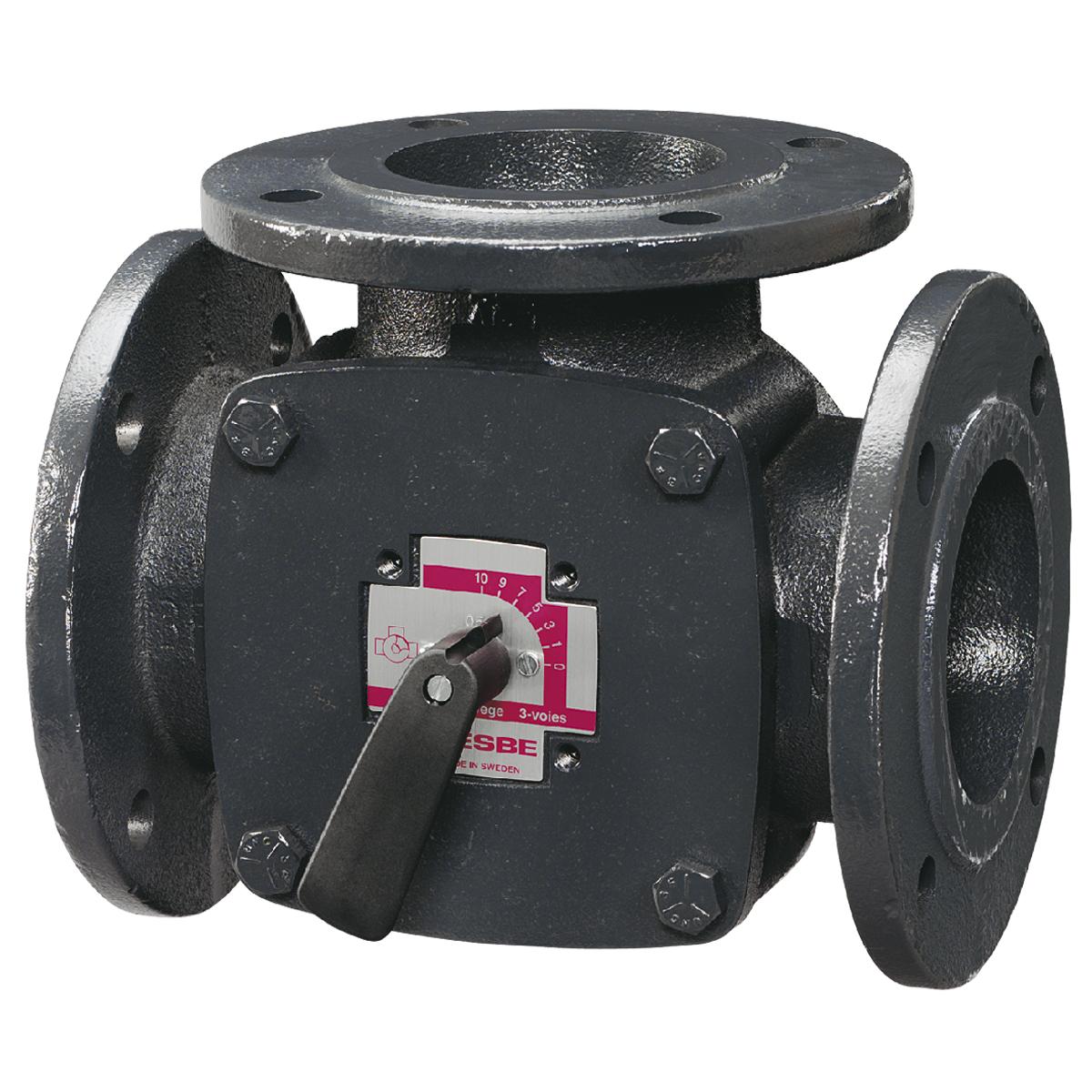

ESBE 3F 50

Durchschnittlicher Preis: 24 500 reiben.

Eigenschaften:

• Typ: kombiniert
• Verwaltung: elektronisch
• Material: Gusseisen
• Anschluss: Flansch

Vorteile:

• Fähigkeit, unter schwierigsten Betriebsbedingungen zu arbeiten, sehr hochwertige Verarbeitung und Montage, Vorhandensein eines leistungsstarken elektronischen Antriebs

Mängel:

• Montagestandard, der unter häuslichen Bedingungen selten anzutreffen ist

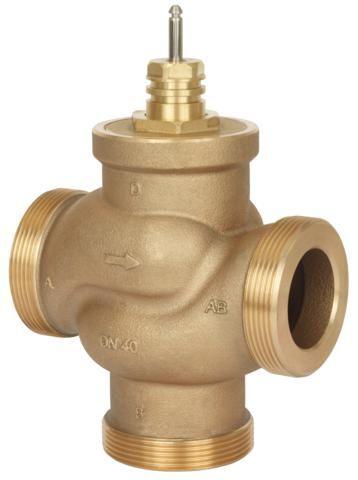

Danfoss VRB3

Durchschnittlicher Preis: 38 000 Rubel.

Eigenschaften:

• Typ: kombiniert
• Verwaltung: elektronisch
• Material: Bronze
• Anschluss: 25mm Gewinde

Vorteile:

• Kompromisslose Verarbeitung und Montage, langlebige Materialien, Vielseitigkeit, Anschlussmöglichkeit für jedes Laufwerk

Mängel:

• Hoher Preis

Wir hoffen, dass diese Bewertung hilfreich war und Ihnen geholfen hat, ein Dreiwegeventil auszuwählen, das vollständig zu den Eigenschaften Ihrer Heizungsanlage passt. Wir wünschen Ihnen Wärme in Ihrem Zuhause!

Videoberatung zum richtigen Einbau eines Dreiwegeventils
