Dutch (Galanka, Dutch, Dutch Stove) - ein zuverlässiger Herd für Haus und Garten. Es ist einfach darauf zu kochen (wenn Sie das klassische Modell mit einem Ofen ausstatten), es wärmt den Raum schnell auf und ein ziemlich einfaches Design ermöglicht es Ihnen, einen Ofen mit Ihren eigenen Händen zu bauen.
Schmortopf
Inhalt
Ein bisschen über Holländisch
Das Gebläse (aufgrund des geringen Schubs des klassischen Holländers wurde sein Modell mit einem Aschekasten und einem Gebläse modifiziert) und die Verbrennungszone wurden während des Baus mit Türen ausgestattet. Durch sie gelangt Luft aus dem Raum in den Ofen. Eine konstante Zufuhr von Sauerstoff unterstützt die Verbrennung. Der Schub hängt vom Spalt der Blower Door ab. Über der Kammer zum Sammeln der Asche werden sofort Metallstangen in das Mauerwerk eingebaut, die das Brennholz tragen und ein freies Abwerfen der Asche in den Aschenkasten gewährleisten. Der Schornstein braucht eine Klappe. Es wird platziert, um den Verlust von warmer Luft in das Rohr zu reduzieren.

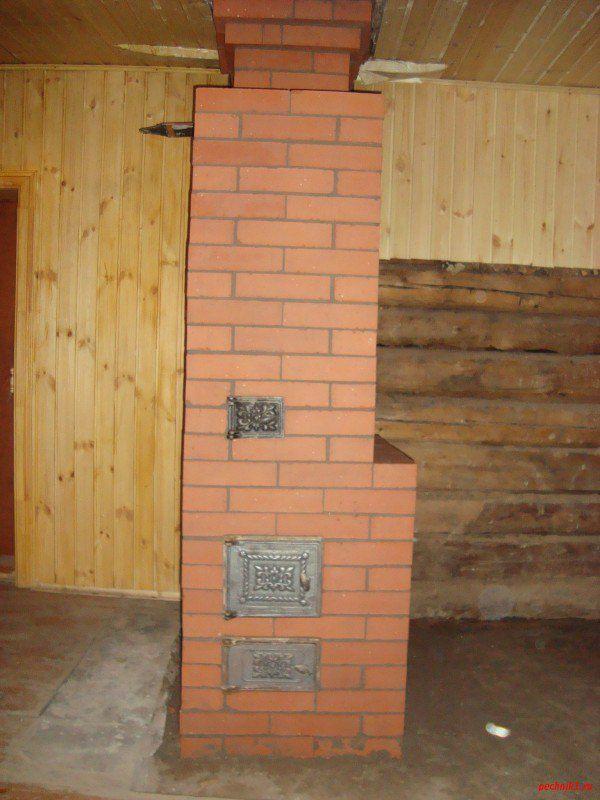

Aussehen des Ofens
Der Ofen (falls erforderlich) wird im Ofen zwischen den Kanälen platziert - Rauchkreisläufe, durch die erhitzter Rauch fließt.
Damit das Mauerwerk stark ist und der Ofen lange hält, muss das Fundament verstärkt werden.
Holländisch falten
Entscheiden Sie sich für den Standort des Ofens. Es ist gut, wenn es so aufgestellt ist, dass zwei Räume gleichzeitig beheizt werden können.
Es ist unvernünftig, die Heizung in der Nähe der Außenwand des Gebäudes zu platzieren, da dies zu einer Ansammlung von Kondenswasser führt.

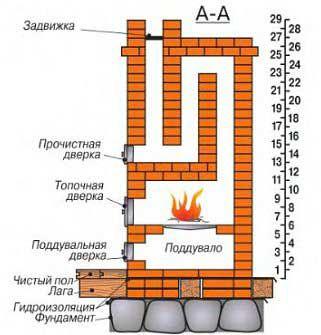

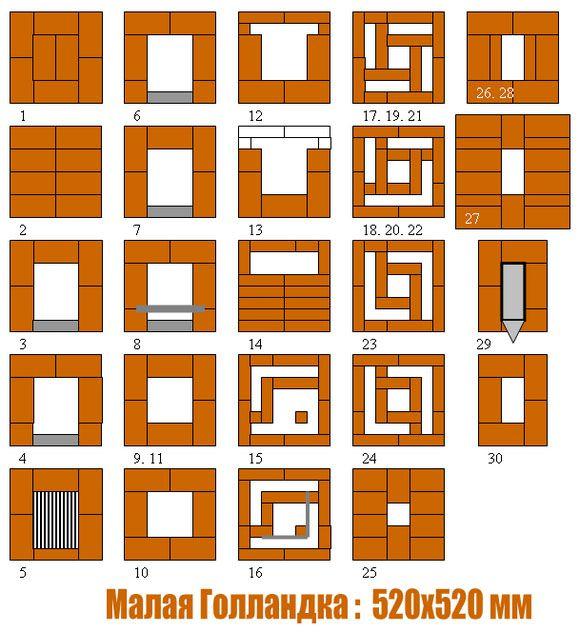

Holländische Ofenzeichnung
Das Fundament muss mindestens eine Woche vor Baubeginn gepflegt werden.
Bevor wir mit der Arbeit beginnen, zeichnen oder drucken wir die Bestellung aus, bevorraten wir uns mit der erforderlichen Anzahl von Werkzeugen, Ziegeln, vorbereitetem Lehm- und Zementmörtel und anderen Materialien.
Wir nehmen die Abmessungen des Fundaments etwas größer als die Basis des Ofens. Wir zerlegen die Bodenstämme, graben eine Grube bis zu einer Tiefe von etwa einem halben Meter. Wenn der Abstand zwischen dem Fundament des Hauses und dem Ofen sehr gering ist, werden wir anschließend eine Sandschicht dazwischen legen.
Wir mischen den Zementmörtel - drei Teile Wasser zu einem Teil Zement.
Gießen Sie die erste Mörtelschicht auf den Boden der Baugrube.
Wir bereiten mehrere Metallstangen gleicher Länge vor (10-15 cm weniger als die Länge der Grube). Wir legen sie in die Lösung und beobachten den Abstand zwischen den Stangen von bis zu 12 cm.
Wir füllen erneut eine Schicht Zementmörtel (ca. 10 cm) ein und wiederholen den Vorgang des Verlegens der Bewehrung.
Wir bringen das Fundament "unter Null", das heißt, wir machen es bündig mit dem Boden und gießen die Lösung nach und nach ein.
Den oberen Teil der letzten unausgehärteten Schicht vorsichtig durch ein Sieb mit trockenem Zementpulver („Eisen“) streuen.
Während der Arbeit ist es notwendig, die horizontale Ebene der Oberfläche streng zu überprüfen.
Ton kochen
Sieben Sie trockenen Ton durch ein Sieb (Sie können einen Bettrost oder ein feines Sieb verwenden). Als nächstes tränken Sie das gesiebte Pulver mit Wasser, warten Sie, bis der Ton anschwillt, und lassen Sie die überschüssige Flüssigkeit vorsichtig ab. Wenn es vollständig Wasser absorbiert, fügen Sie eine neue Portion der Flüssigkeit hinzu - 1/8 des Gesamtvolumens und Sand (1 zu 1 mit Ton).

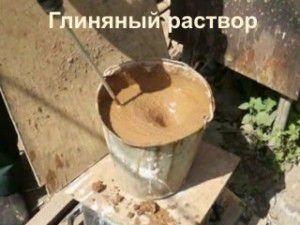

Herstellung einer Tonlösung
Fangen wir an zu legen
Wir legen eine Abdichtungsfolie auf, darauf eine dünne Sandschicht (1-5 cm) und tränken die Ziegel in Wasser.
In der ersten Reihe verwenden wir keinen Mörtel zum Verkleben von Ziegeln. Wir legen eine Plattform aus Ziegeln aus und legen sie flach. Auf diese Stelle gießen wir eine Zementlösung (eine Schicht geringer Dicke).
Die nächsten beiden Zeilen sind ähnlich wie die erste. Wir erstellen das Layout unter Berücksichtigung der Bestellung.

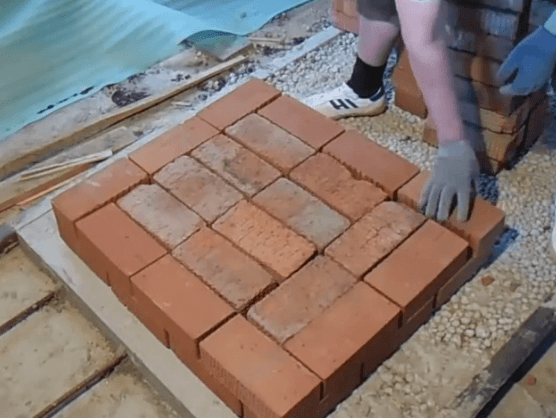

Erste Reihe Mauerwerk
In dieser Bauphase ist es notwendig, Lotleitungen zu installieren. Wir bereiten lange Nägel, einen Hammer, eine Ladung (z. B. eine Mutter) und einen Seiden- oder Nylonfaden vor. Wir schlagen Nägel in die Ecken des Mauerwerks (im Nassmörtel zwischen der ersten und zweiten Mauerwerksreihe). Mit einer Trittleiter senken wir von der Decke einen Faden mit einer Last auf diese Nägel. Wir schlagen noch vier Nägel an die Decke, binden die Fäden zwischen Decke und Mauerwerk. Überprüfen Sie die Vertikalität mit einer Wasserwaage. Wir beseitigen Ungenauigkeiten, indem wir die Nägel biegen.

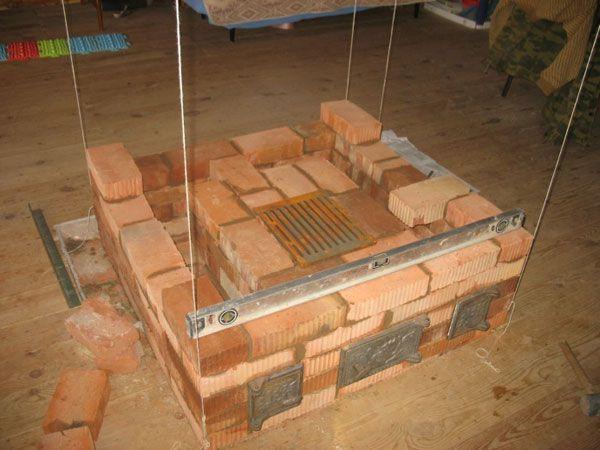

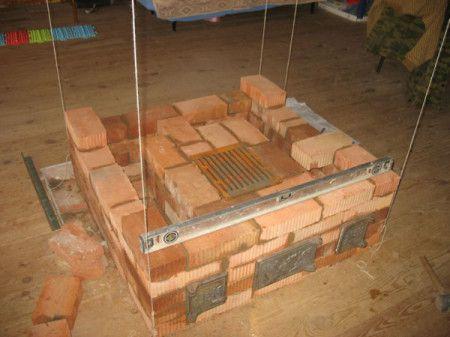

Wir installieren Lotlinien, die als Ebene zum Verlegen von Ziegeln dienen
In der dritten Reihe bauen wir die Blower Door ein. Dazu ist es notwendig, die Tür zu messen und im Mauerwerk einen Abstand zu lassen, der die Breite der Tür um 5-10 mm überschreitet. Am Umfang bringen wir eine Asbestschnur an der gusseisernen Tür an. Die Befestigung des Produkts zwischen den Ziegeln erfolgt durch den feuerfesten Draht (er muss „im Mörtel zwischen den Ziegeln ertränkt werden“) und an der Innenseite des Türrahmens befestigt werden.
Gebläseabdeckung für Backofen
Wichtig! Kontrollieren Sie im Zuge der Bauausführung unbedingt die Mauerwerksdiagonalen mit einem Maßband und prüfen Sie die Übereinstimmung der Maße von Zeichnung und Mauerwerk.

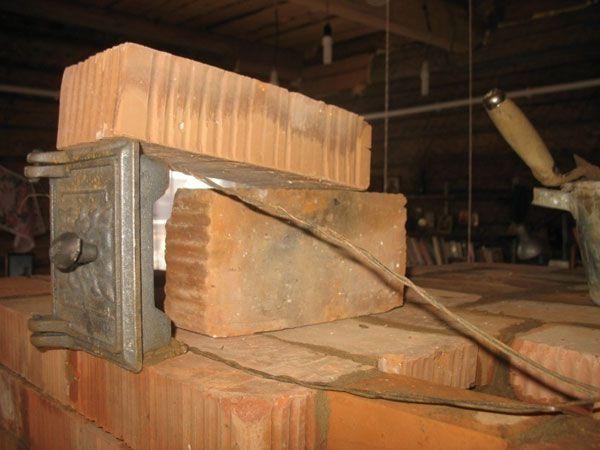

Lüfterabdeckung montieren
Vierte und fünfte Reihe: Wir legen einen Ständer (ohne Verwendung von Zement) unter der inneren Trennwand und eine Öffnung zum Reinigen der Aschekammer an.
Hier montieren wir eine gusseiserne Tür für eine Feuerraumnische.
Die nächsten drei Reihen (6-8): Wir bauen die Wände des Ofens und die Überlappung der Tür (wir hängen einen halben Ziegel auf jede Seite der Tür oder wir stellen eine Schlossverbindung her, indem wir die Ziegel in Form von Keilen schneiden ).

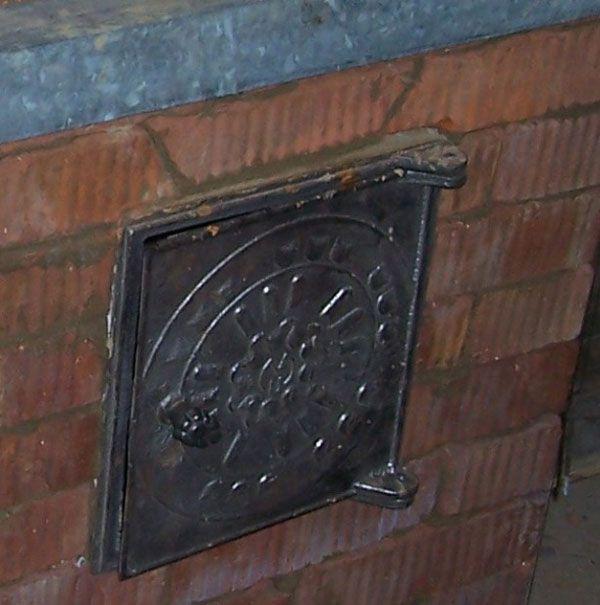

Einbau einer gusseisernen Tür
Wir legen einen Rost, durch den Verbrennungsprodukte in die Aschenlade fallen. Wir verwenden keine verbindliche Lösung, damit das Teil später ausgetauscht werden kann.

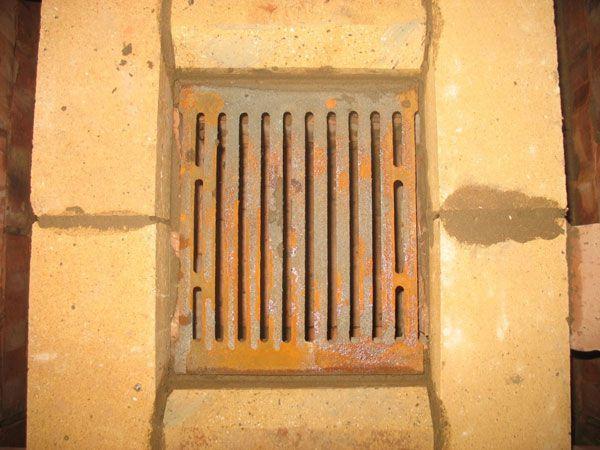

Einbau des Rostes
Als nächstes (9-13 Reihen) bauen wir die Wände der Füllkammer.
In der vierzehnten und fünfzehnten Reihe decken wir den Feuerraum ab (z. B. Verlegen von Ziegeln mit Metallecken als Stütze), während wir auf der Rückseite des Ofens Platz lassen, um die Schornsteine mit dem Schornstein zu verbinden. Wir kleiden den Innenraum des Feuerraums mit Schamottsteinen aus (wir stellen ihn „auf die Kante“).
Holländisches Ofenmauerwerk
Die nächsten Reihen (16-17) sind das Verlegen einer Reinigungstür oder das Ersetzen durch einen „Knock-out“ -Stein.
18-26 Reihen: Wir bauen Rauchzirkulationskanäle in Form einer Spule - drei Stück.
27: Wir beenden den Bau von Rauchumläufen.
28 Reihe: Kanäle - wir blockieren die Rauchkreise (wir machen eine Verschiebung um 5 Zentimeter nach hinten) und hinterlassen ein Loch für den Austritt von Rauchgasen.
Reihe 29: Wir bilden den Schornstein, wir führen das Mauerwerk ohne Schichten durch.
30: Wir setzen den Bau des Schornsteins fort, installieren ein Metallventil (wir wickeln die Kanten mit Asbestschnur ein und setzen den Ventilrahmen in das Mauerwerk ein), um den Zug im Ofen regulieren zu können.
Als nächstes setzen wir den Bau des Schornsteins und des Schornsteins fort. An der Stelle, an der der Schornstein durch die Decken geführt wird, muss das Mauerwerk verdickt werden, indem die Ziegel flach gelegt werden.Achten Sie darauf, wärmeisolierende Materialien zu verwenden, um die Böden vor übermäßiger Hitze und einem möglichen Brand zu schützen.
Der Betrieb des Ofens ist 15 Tage nach Baufertigstellung möglich. Um den Luftzug im Ofen im Feuerraum zu überprüfen, verbrennen wir eine kleine Menge Lumpen oder Altpapier, indem wir die Lücken der Klappe und der Gebläsetür einstellen.
Pflegen Sie das Aussehen des Kaminofens, indem Sie ihn mit Stein, Dekorputz, Farbe oder Fugen verkleiden.

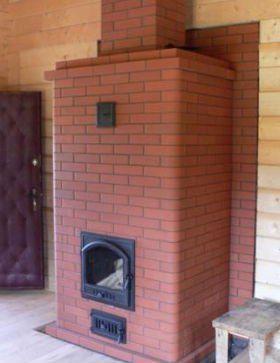

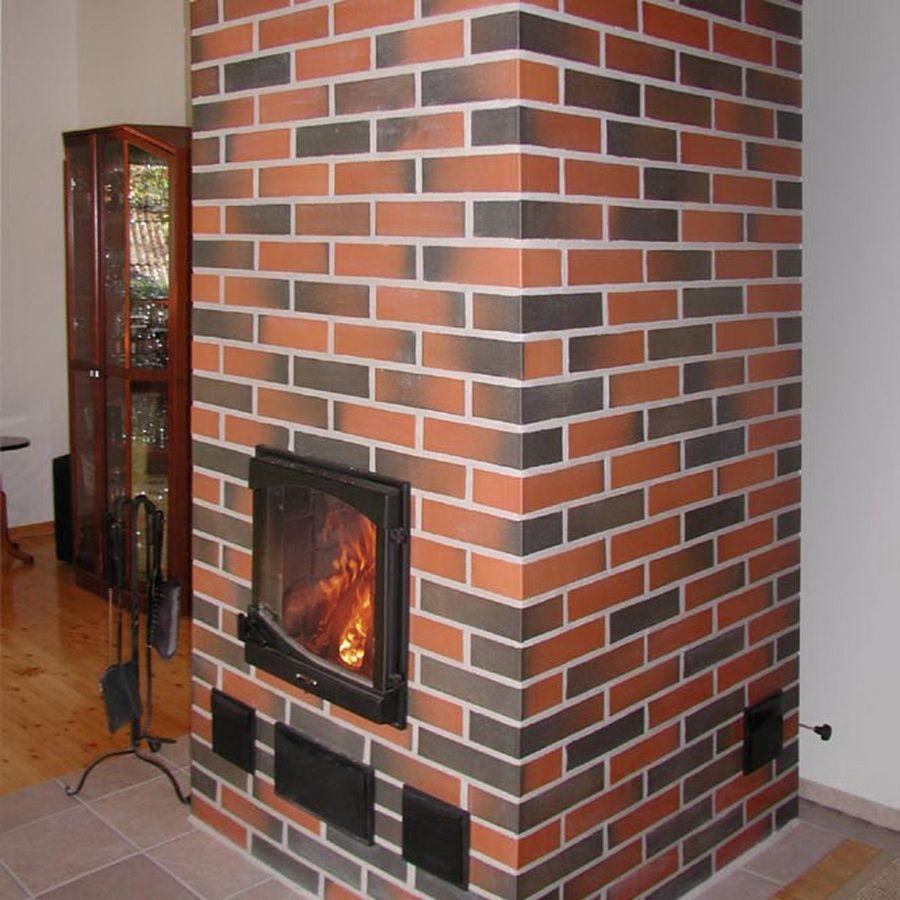

Ofen fertig
