Schwedenofen mit Kamin

Schwedenofen — Dies ist eine beliebte Heizlösung für zu Hause. Aufgrund der Vielfalt ihrer Designs können Sie wählen das optimalste für jedes Zuhause. Dieser Ofen kann sein fest oder kompakt, haben Zusatzfunktionen oder heizen einfach einen Raum. Schwedenofen mit Kamin — eines der beliebtesten Modelle, wie sie schaffen wird sicher eine angenehme Stimmung im Haus, wärmen Sie es auf, bieten Sie die Möglichkeit, Essen zu kochen, und gehen Sie auch nicht Gastgeber ohne Warmwasser.

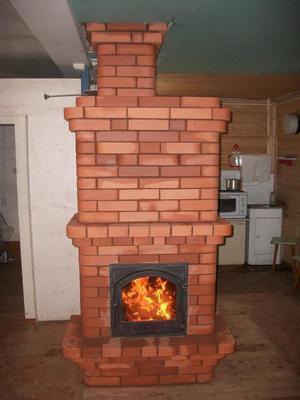

Schwedenofen mit Kamin

Der Backofen heizt schnell auf und meint, das Haus wird viel schneller das richtige Mikroklima haben als von großen Strukturen, die sich lange aufheizen.

"Swede" befindet sich zwischen dem Wohnzimmer und der Küche — Somit werden zwei Räume gleichzeitig beheizt, sowie geht Prozessss prKochen. Darüber hinaus kann der Kamin zu einem geeigneten Zeitpunkt separat befeuert werden, beispielsweise wenn ein romantischer Abend organisiert wird oder Sie einfach nur in Ruhe am Feuer sitzen möchten.

Die Geschichte des "Schweden"

Ein „Schwede“ tauchte auf, wie aus zu sehen ist Sie Namen, in Schweden Mitte des 18. Jahrhunderts, und es wurde auf der Grundlage des holländischen Ofens entwickelt, ein Kochfeld wurde für mehr Funktionalität hinzugefügt, aber Entwicklungen mit einem Kamin kamen später auf. Der Legende nach erschien in Russland der "Schwede" mit gefangen in der Nähe von Poltawa von den Schweden und hat sich aufgrund seiner Wirtschaftlichkeit, Kompaktheit und Funktionalität etabliert.

Die Struktur der "Schweden"

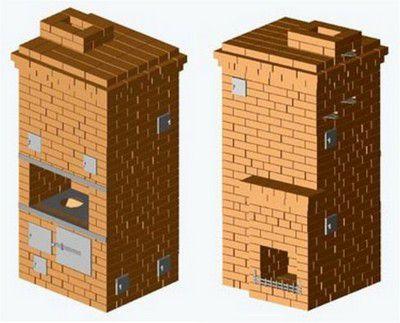

Blick auf den "Schweden" von beiden Seiten

Bei diesem Design des Ofens kann man sagen am wichtigsten und ein Lieblingsfach für viele ist der Kamin, der einem der Wohnzimmer zugewandt ist — es kann ein Schlafzimmer oder ein Wohnzimmer sein.

Auf der dem Kamin gegenüberliegenden Seite befinden sich Kochfeld, Feuerraum und Backofen. Auf diese Weise, Der Ofen teilt das Haus in zwei Zonen — Küche und Wohnen. Unter dem Feuerraum befindet sich ein Aschekasten, und an verschiedenen Stellen der Struktur befinden sich Reinigungskammern. Der Ofenkörper geht in den Schornstein.

Vielleicht ist der Nachteil dieser Konstruktion das Fehlen eines Warmwasserspeichers und einer Trockenkammer. Die Kompaktheit des Ofens ermöglicht es Ihnen jedoch, ihn zu platzieren Sie in einem Haus, das eine sehr kleine Fläche hat, und dies aufgerufen werden kann Sie erheblicher Vorteil.

Notwendige Materialien

Für ein dauerhaftes Gebäude "Schweden" müssen Sie hochwertige Baumaterialien kaufen, und Ziegel müssen mit einer kleinen Marge gekauft werden, damit im Falle einer Ehe oder eines Schadens, in Deutsch es gab keinen Mangel. Um einen Ofen zu bauen, benötigen Sie also die folgenden Materialien und Metallkomponenten:

• Roter Backstein (ohne Buchhaltung Rohre) - 717 Stk.
• Weißer Silikatstein - 154 Stk.
• Gitter 20 × 30 cm - 1 Stck.
• Türen für Reinigungskammern 14 × 14 cm - 8 Stk.
• Ofentür 21 × 25 cm - 1 Stck.
• Blower-Door 14 × 14 cm - 1 Stk.
• Ofenschrank 45 × 36 × 30 cm - 1 Stck.
• Kochfeld 41 × 71 cm - 1 Stck.
• Riegel 13 × 25 cm - 3 Stk.
• Stahlbänder 50×5×92 — 3 Stk.; 50×5×53 — 2 Stk.; 50×5×48 — 2 Stk.
• Stahlwinkel 50 × 50 × 5 × 102 — 2 Stk.
• Gitter für Kamin (Sie kann unabhängig von der Bewehrung hergestellt werden)
• Blech (Spreads vor Ofen und Kamin) 50 × 70 cm - 2 Stck.
• Bewehrung für die Fundamentlegung.
• Zement, Schotter, Sand, Ton.
• Bretter für den Schalungsbau.
• Dachbahn, zur Fundamentabdichtung in 2 — 3 Schicht
• Gebrannter Stahldraht zur Befestigung der Türen.
• Asbeststücke bzw Asbest Seil.

Diese Version des "Schweden" hat Abmessungen von 102 × 89 × 217 cm, der Kamin ist um 13 cm zur Ebene der allgemeinen Struktur verlängert, das Fundament sollte um 10 etwas größer sein als das Gebäude selbst — 12 cm auf jeder Seite der Basis.

Bau eines Schwedenofens mit kleiner Feuerstelle

Wie jeder andere Backsteinbau beginnt auch der Schwedenofen mit dem Fundament. Sie ist die Grundlage und muss nach bestem Wissen und Gewissen durchgeführt werden.

Stiftung

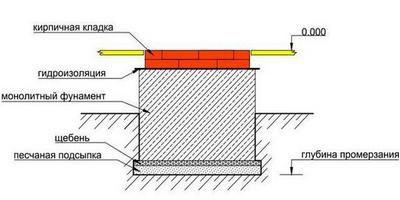

Ungefähres Diagramm des Fundaments des Ofens

Die Struktur ist ziemlich massiv, daher muss das Fundament arrangiert werden zuverlässig. Die Tiefe der Grube wird in Abhängigkeit von der Zusammensetzung des Bodens bestimmt und Sie Einfrieren, aber es ist besser, dass es tief genug ist und beträgt um von 60 bis 80 cm.

• Der Boden der Grube wird verdichtet und ein Sandkissen darauf gelegt, Höhe 10—12cm
• nächster Schritt geht Schotterverfüllung, seine Schicht sollte mindestens 15 betragen—17 cm dick.
• Danach wird ein monolithisches Fundament angeordnet. Vor seinem Gerät wird eine Schalung aus Brettern auf dem Teil davon installiert, der sich über den Boden erheben wird.
• Über die gesamte Dicke der monolithischen Basis wird ein Bewehrungsnetz (Bewehrung) installiert, das das Fundament ergibt Steifigkeit und Verlässlichkeit.
• Des Weiteren Betonmörtel wird in die Grube gegossen. Dies kann in mehreren Stufen erfolgen, in Schichten, wobei jede von ihnen gegeben wird Schichten anfassen. Und Die unteren Schichten können aus Zement und Kies bestehen, und die obere ist ein 3: 1-Sand-Zement-Gemisch.
• Das Fundament sollte sich um 5 über dem Boden erheben—7cm
• Wenn das Fundament fertig ist, wird eine Dachbahn darauf gelegt, die die Rolle der Abdichtung spielt.

Mauerwerk "Schweden"

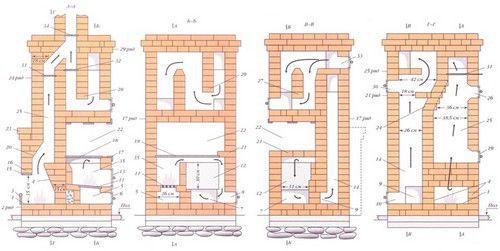

Detailliertes Diagramm mit Abmessungen und vertikalen Schnitten

Die detaillierten Diagrammpläne zeigen deutlich, wo und wie sich die Elemente des Kaminofens befinden, und die Beschreibung des Prozesses hilft nicht verpflichten Fehler während des Betriebs. Ein sehr wichtiger Rat, den ein erfahrener Ofenbauer einem Anfänger geben wird, ist, dass Sie zuerst die gesamte Struktur ohne Mörtel verlegen müssen. Dieses Geschäft mühsam, aber ein solches Ereignis hilft, die interne Struktur im Detail zu verstehen. Ein weiterer Trick aller Meister, denen die Ofenkunst gehört — dies ist das Verlegen und Anpassen jeder Reihe aus dem Auftrag, ebenfalls ohne Mörtel. Wenn es fertig ist, werden die Ziegel abgeholt und ggf. gehauen in der richtigen Größe werden sie sofort weiß verlegt. Das Verfahren wird die Arbeit ein wenig verlangsamen, aber nicht müssen, zu ... haben die gesamte Struktur aufgrund einer falsch verlegten Reihe komplett neu zu erstellen.

Indem Sie das entwickelte Schema sorgfältig befolgen, können Sie ganz einfach Ihr eigenes erstellen zu Hause es erstaunlich nützliches Gebäude.

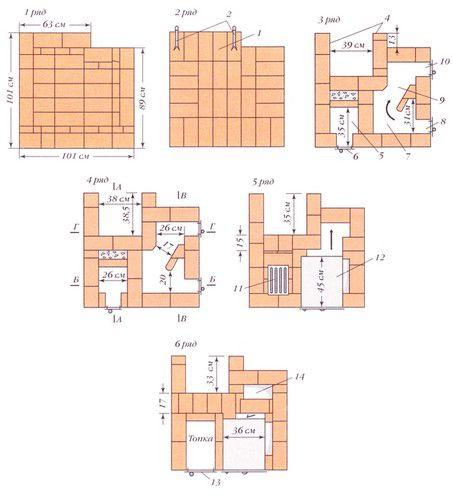

Beginn der Verlegung. Reihen 1 - 6

• Die erste Reihe ist auf Dachmaterial montiert. Damit es gleichmäßig verlegt werden kann, da die gesamte Harmonie der Struktur von diesem Faktor abhängt, ist es am besten, es zuerst auf einem Blatt zu tun Abdichtung Auszeichnung — Dazu werden Kreide, eine Ecke und ein langes Lineal verwendet. Wenn Sie einen genauen Umriss der Ziegelverlegung haben und sich strikt daran halten, wird es einfach sein, die Arbeit zu erledigen.Die erste Reihe ist vollständig mit Ziegeln ausgelegt, gemäß der Konfiguration und den Abmessungen, die auf dem Diagramm angegeben sind.
• Auch die zweite Reihe geht nach Schema, aber hier werden bereits Metallteile verbaut, an denen später der Kamin angeschweißt wird Gitter, oder fertig montiert und fixiert dekorativ Gitter.
• Die dritte Reihe ist nach dem Schema ausgelegt und so weiter Deutsch Die Türen der Gebläse- und Reinigungskammern sind installiert. Und wickeln Sie es mit Asbeststücken ein oder wickeln Sie es mit Asbest ein Seil. Um die Metallelemente an der richtigen Stelle zu befestigen, werden vorbereitete Drahtstücke in die Ohren der Türen eingefädelt und von allen Seiten mit Mörtel und provisorischen Ziegeln befestigt.

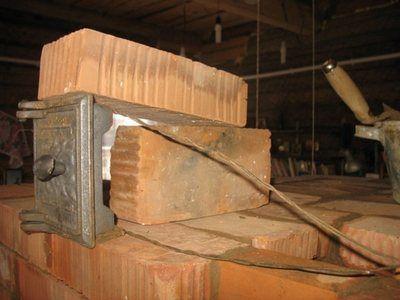

Einbau von Blower-Doors

• Vierte Die Reihe ist nach dem Schema angeordnet und zeichnet sich nur dadurch aus, dass die von beiden Seiten der Türen kommenden Ziegel trotz der Beeinträchtigung durch Metallelemente absolut gleichmäßig installiert werden müssen.
• Auf der fünften Reihe, die am besten aus feuerfestem Silikatstein ausgelegt ist, wird wie der gesamte Ofenraum die Rostkonsole auf den Mörtel gelegt und der Ofenkasten eingebaut. Es ist auch an einigen Stellen mit Asbest umwickelt Seil. Dies ist auf dem gezeigten Foto deutlich zu sehen.

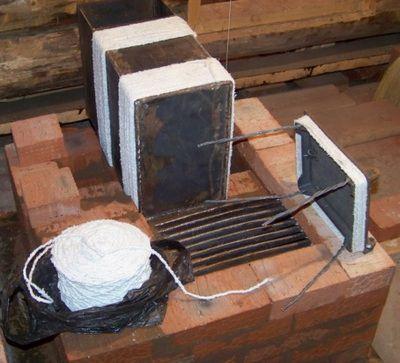

Metallteile müssen mit Asbest verbunden werden

• Die Feuerraumtür ist in der sechsten Reihe eingebaut — Weil das gleiche Prinzip wie die Türen der Gebläse- und Reinigungskammern. Sie Achten Sie darauf, mit Asbest zu umwickeln und mit Draht zu sichern.

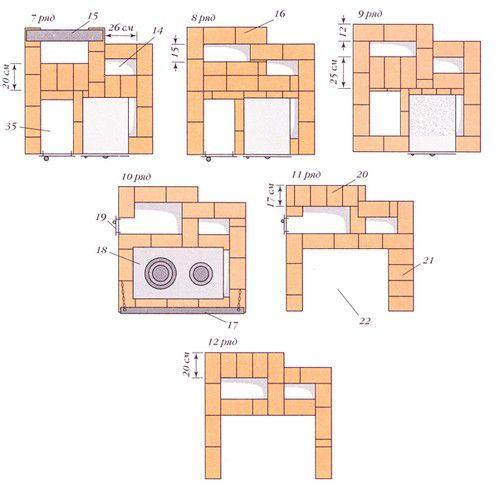

Fortsetzung des Mauerwerks - Reihen 7 - 12

• In der siebten Reihe sollten Sie nach dem Schema arbeiten, aber über den Kamineinsatz wird ein Metallstreifen gelegt, auf den in der nächsten Reihe Ziegel gelegt werden. Und, er kann flach liegen oder wie ein Halbbogen gewölbt sein.
• Die achte und neunte Reihe werden nach dem Schema ohne Abweichungen gestapelt.
• Die zehnte Reihe wird mit einer vorbereiteten Metallecke in dem Teil verstärkt, in dem das Kochfeld dann montiert wird. Unter Sie Die Kanten sind auch mit Asbeststücken gestapelt. Auf die gleiche Reihe setzen noch eine Reinigungskammertür.
• Die elfte und zwölfte Reihe werden nach dem Schema ohne zusätzliche Elemente platziert.

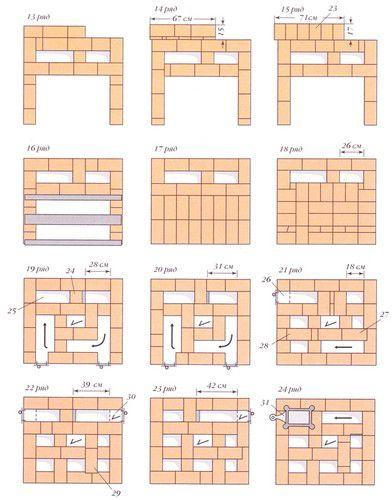

Komplexe interne Kanäle - von 13 bis 24 Reihen

• Von der dreizehnten bis zur fünfzehnten Reihe Mauerwerk geht nach Plan.
• In der sechzehnten Reihe sind Metallstreifen über dem Garraum installiert — Sie werden die Basis für die nächste durchgehende Ziegelreihe.
• Die siebzehnte und achtzehnte Reihe werden nach dem Schema verlegt.
• In der neunzehnten Reihe setzen sie zwei zweiReinigungskammern und befestigen sie auf die gleiche Weise wie die vorherigen.
• der zwanzigste und einundzwanzigste haben Ergänzungen und werden nach Schema platziert.
• Auf der zweiundzwanzigsten Reihe sind installiert noch zwei zweiReinigungskammern.
• dreiundzwanzigste Reihe geht nach Plan.

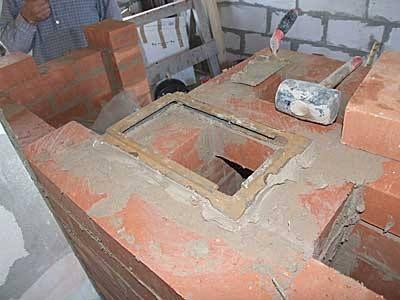

Wie Ventile montiert werden

• Für zwanzig vierte Ein Metallventil wird in einer Reihe auf die Lösung gelegt.

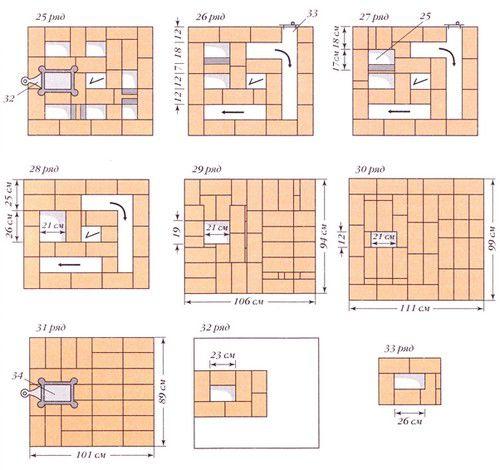

Reihen 25 bis 33 - Ventilsystem und Übergang zu einem Schornstein

• Am fünfundzwanzigsten geht Installation noch ein Ventil, neben dem ersten.
• Die letzte Tür der Reinigungskammer befindet sich in der siebenundzwanzigsten Reihe.
• Von der achtundzwanzigsten bis zur dreißigsten Reihe erfolgt die Verlegung nach Schema.
• In der einunddreißigsten Reihe ist das letzte, dritte Ventil verbaut Schornstein Loch.
• Zweiunddreißigste und dreiunddreißigste Reihe — dies ist der Ausgang zur Rohrverlegung. Das Rohr wird ausgelegt Weil das gleiche Prinzip wie in der letzten Reihe im Diagramm. Sie richtet sich bis zur Decke ein.
• Im Dachgeschoss muss der Schornstein aus Brandschutzgründen durch Umgießen mit Blähton isoliert werden.
• Des Weiteren, der Kopf des Rohres wird auf dem Dach angezeigt, erhebt sich mindestens einen halben Meter über das Dach.
• Rohrdurchführung durch das Dach versiegelt um zu verhindern, dass Feuchtigkeit und Staub in die Ritzen gelangen.
• Auf das Rohr wird ein spezieller Metallschirm gelegt.
• Vor den Feuerstellen werden Bleche verlegt, oder dieser Ort kann mit feuerfesten Keramikfliesen dekoriert werden.

Es ist nichts wert noch ein Moment. Wenn ein backen wird nach dem Bau verputzt oder mit Keramikfliesen versehen, dann die Mauerwerksnähte nicht unbedingt ästhetisch dekorieren. Wenn jedoch geplant ist, das Mauerwerk als dekoratives Design zu belassen, sollte die Verfugung sofort auf einem frischen, nicht beschlagnahmten Untergrund erfolgen noch Lösung.

Zur Verdeutlichung: ein Schwedenofen mit Kamin im Video

Es muss gesagt werden, dass der Bau eines Ofens mit Kunst vergleichbar ist. Wenn Sie also keine Erfahrung mit dieser heiklen Arbeit haben, ist es besser, einen Meister einzuladen, der sich perfekt auskennt seine ein Geschäft.

Wir fügen hinzu, dass es keinen Sinn macht, einen Schwedenofen ohne Kamin zu bauen, da sich diese beiden Typen in Bezug auf den Platz, den sie einnehmen, in keiner Weise unterscheiden, warum also sich selbst eine so nützliche Zusatzoption stehlen?
