Gemauerte Schornsteinverlegung zum Selbermachen: Schritt-für-Schritt-Anleitung und Tipps vom Meister

Kompetenter Bau des Schornsteins — der Vorgang ist derselbe ernst, sowie den Bau des Ofens selbst.

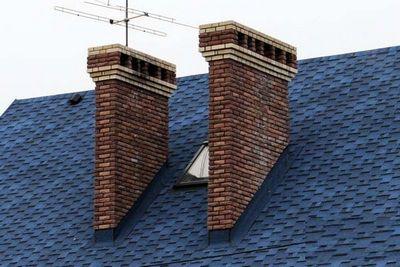

Gemauerte Schornsteine ​​zum Selbermachen

Wie korrekt und genau diese Arbeit ausgeführt wird, der Besitzer wird sein Haus und seinen Haushalt vor Feuer oder Kohlenmonoxidvergiftung schützen. Daher muss beim Bau dieses Elements sehr verantwortungsbewusst vorgegangen werden und alles muss so korrekt wie möglich und gemäß den Anweisungen ausgeführt werden. Gemauerte Schornsteine ​​zum Selbermachen können gebaut werden, wenn haben Erfahrung in dieser Arbeit, aber falls wann Sie ist eine Fremde, es ist besser zu vertrauen Sie Fachmann. Wenn Sie sich Ihrer Fähigkeiten nicht sicher sind, fangen Sie besser nicht an.

Arten von Schornsteinen

Schornstein Es gibt zwei Arten von Ziegelrohren: einheimisch und montiert. Für den Bau wird jeweils einer ausgewählt, der für einen bestimmten Ofen geeignet ist.

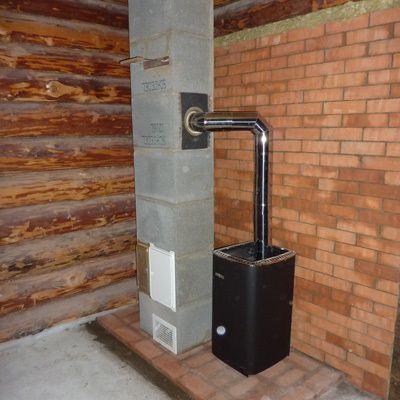

• Wurzelkamine unterscheiden sich von Wandkaminen dadurch, dass sie nicht als Fortsetzung der Ofenstruktur gebaut werden, sondern autonom in der Nähe des Ortes, an dem der Ofen installiert wird, und dann durch ein Rohr mit ihm verbunden werden.

Typischer indigener Schornstein

Dies ist ein Schornsteingebäude. fit für gusseiserne und gemauerte Heizgeräte, und sogar zwei oder drei Öfen können an einen Wurzelkamin angeschlossen werden. Natürlich muss es in diesem Fall in seinem internen Abschnitt den erforderlichen Parametern für entsprechen sicher Anzahl in Verbindung gebracht Heizgeräte dazu.

Wenn ein Wurzelkamin installiert ist, an den ein Rohr von einem gusseisernen Ofen oder Gaskessel angeschlossen wird, kann eine Installation erforderlich sein Innerhalb Schornstein Rohrkanal aus Metall.

Der Wurzelkamin ist auf einem Fundament installiert, getrennt vom gemeinsamen Haus und Ofen. Die Tiefe der Baugrube muss mindestens 30 betragen—50 Zentimeter, abhängig von der Höhe und Breite des Schornsteins, sowie sein Umfang muss 12 größer sein als die Basis der Schornsteinstruktur—15 Zentimeter.

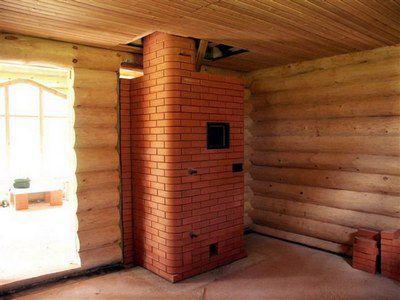

• Schornsteinrohr — Dies ist eine Fortsetzung des Designs des Ofens, der ist Sie ein wichtiger Teil. Ein solches Rohr ist dazu bestimmt, Verbrennungsabfälle nur für einen Ofen abzuleiten, von dem es eine Fortsetzung ist.

Oberer Schornstein

Bestandteile eines Schornsteins

Das Konstruktionsprinzip beider Schornsteintypen ist das gleiche, aber wenn zwei oder drei Ofen, es kann mehrere Steigleitungen und mehrere Schnitte haben, deren Anzahl von der Anzahl der Stockwerke des Hauses abhängt.

Teile und Abschnitte des Schornsteins

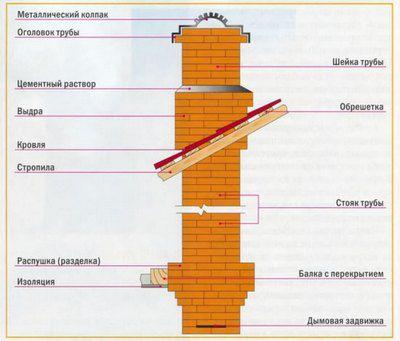

Auf der gegeben Die Figur kann als alle Teile der Schornsteinstruktur betrachtet werden, die aus folgenden Elementen und Abteilungen besteht:

• Ofenhals — ist der Teil des Schornsteins, der geht vom Ofen bis zum Schneiden. Es verfügt über ein Rauchventil, das den für die Verbrennungsintensität oder das Schwelen des Brennstoffs erforderlichen Zug regelt.
• Am Rohrdurchgang jeder Decke ist ein Rohrtrenner oder -flaum angeordnet, der brennbare Decken vor hohen Temperaturen schützen soll. Es hat im Vergleich zum Rest des Rauchkanals dickere Wände. Sie Die Dicke muss mindestens 35 betragen—40 Zentimeter Also so entsteht rund um die Perimeterdämmung ab 20—25 Zentimeter.
• Steigrohr — Es ist eine Backsteinsäule mit einem Schornstein im Inneren. Es befindet sich, wie vor dem Schneiden und im Dachgeschoss.
• Otter — Dieser Teil befindet sich unmittelbar über dem Dach und schützt das Rohr vor Feuchtigkeit - Regen, Schnee, Kondensation und usw..
• Der Hals der Röhre erhebt sich unmittelbar über dem Otter.
• Ein Otter mit einer Plattform, einem Hals und einer hervorstehenden Kappe bilden zusammen den Kopf der Pfeife.
• Eine Kappe oder ein Regenschirm ist an der Oberseite der Kappe angebracht, um dies zu verhindern Innerhalb Kanal von verschiedenen Verunreinigungen und Feuchtigkeit. Außerdem ist dieses Gerät in der Lage, einen normalen Zug im Schornsteinkanal zu erzeugen.

Kaminmauerwerk

Planen

Das erste, was zu tun ist — ist, das Schornsteindiagramm sorgfältig zu lesen und herauszufinden, wie fit jede seiner Zeilen. Sie können eines von vielen Schemata auswählen - besser als das, bei dem alles sehr klar wird. Beim Verlegen eines herkömmlichen Steinofens fit Bestellung für einen gemauerten Standard-Schornstein.

Eine der häufigsten Schornsteinanordnungen

Bau der Oberleitung

Bei der Installation des Überkopfrohrs endet die Verlegung der Ofenstruktur selbst in 50—60 Zentimeter bis zur Decke, und dann beginnt der direkte Aufbau Schornstein Kanal. Dieses Diagramm zeigt zwei Möglichkeiten zum Verlegen des Schornsteins: quadratisch und rechteckig.

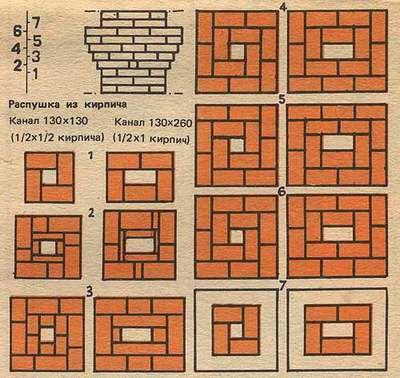

• Nach dem Schema der ersten Reihe wird der Schornsteinhals vor dem Schneiden errichtet. In jeder weiteren Reihe Ziegel so gestapelt, dass die Mitte Backstein verdeckte die Naht dazwischen Ziegel die vorherige Reihe.

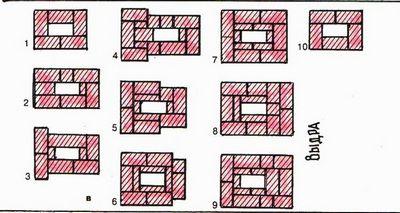

Auslegen drei vier Reihe nach diesem Schema der ersten Reihe beginnt die Entfernung der Rohrflusen.

So sieht der Flaum aus...

• Die Abbildung der zweiten Reihe zeigt deutlich, dass die Ziegel mit einer Verschiebung nach außen um ein Drittel der Ziegel gestapelt sind. Um das Stückmaterial perfekt zu passen, müssen, zu ... haben Verwenden Sie die Teilung eines massiven Ziegels in zwei oder drei Teile entlang oder über.

... und das ist ihre Bestellung

Bei alle Dabei ist zu beachten, dass der Schornsteinkanal seinen ursprünglichen Querschnitt beibehalten muss, da durch die Wandverdickung die Überdeckungssicherheit im Betrieb erhöht werden soll. Besonders seit Eine Verengung oder Erweiterung des inneren Hohlraums kann den Luftzug während der Verbrennung nachteilig beeinflussen.

• Dritte, vierte und die fünften Flusenreihen werden ebenfalls mit einer Verschiebung nach außen ausgelegt, wobei der Abstand des Kanals beibehalten wird.
• Die sechste Reihe hat die gleiche Größe wie die fünfte Reihe und ist bündig mit den Außen- und Innenkanten der Kaminwand ausgelegt.
• Die siebte und achte Reihe sind nach dem Schema der ersten Reihe angelegt.

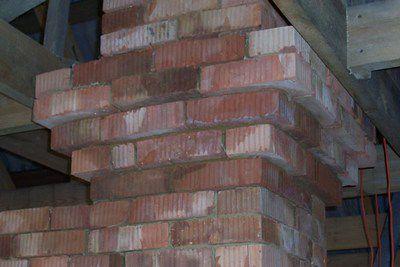

Nachdem Sie die Flusen verlegt haben, können Sie mit der Arbeit am Otter fortfahren, und hier müssen Sie sich sehr anstrengen, da jede Reihe eine weitere Stufe bildet und um ein Drittel nach außen vorsteht.

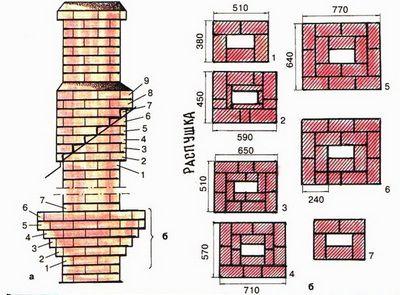

Otter bestellen

• Die erste Reihe wird in der gleichen Größe verlegt wie die letzte Flusenreihe.
• Ab der zweiten Reihe beginnen sie, den ersten Schritt auszulegen, und geht Erweiterung des Schornsteins nach außen.
• Ferner werden nach dem Schema die verbleibenden acht Reihen ausgelegt.

Nachdem die Verlegung des Otters abgeschlossen ist, wird der Rohrhals ausgelegt, die Es wird nach dem Schema der ersten Reihe zu den oberen beiden Reihen der Kappe angezeigt, wo der Ziegel auch mit einer Leiste nach außen gelegt wird.

Rohrhöhe über First

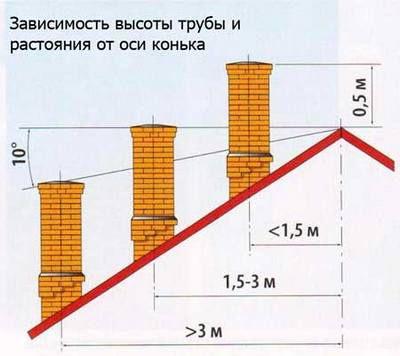

Der Schornstein muss sich um einen halben Meter über den Dachfirst erheben, falls vorhandenan an anderthalb Meter horizontal von ihm entfernt.

Gegenseitige Anordnung von Rohr und Dachfirst

Befindet es sich unterhalb der Böschung, Sie Firstbündig angehoben oder um nicht mehr als 10 Grad schräg zum First abgesenkt. Diese Parameter müssen unbedingt eingehalten werden, da sie die Betriebssicherheit der Heizanlage gewährleisten, die durch langjährige Erfahrung bestätigt wird.

Eine andere, etwas vereinfachte Version des Schornsteins

Eine andere Möglichkeit, einen Schornstein zu verlegen, kann eine einfache gerade Konstruktion sein. Sie ist fit für diejenigen, die keine Auftrittserfahrung haben gegeben Art der Konstruktion.

• Der gesamte Schornstein, vom Ofen bis zum Kopf, ist in einer gleichmäßigen Säule mit einem Kanal im Inneren angeordnet, und alle dafür erforderlichen Elemente werden aus Schalung, Zementmörtel und Bewehrung mit einem Metallstab mit einer Dicke von hergestellt vier bis sieben Millimeter.
• In dem Bereich, in dem das Aufschäumen beginnen soll, wird eine Schalung in der gewünschten Größe und Form angeordnet.
• Am Rohr ist ein Metallstab oder -gitter befestigt.
• Die Schalung wird mit einer dünnen Schicht Lehmmörtel überzogen. Es wird benötigt, damit Schalbretter leicht aus der erhärteten Betonlösung entfernt werden können.
• Dann wird eine Betonlösung in die Schalung gelegt und bis zur vollständigen Verfestigung belassen.
• Nach dem Aushärten Zement, die Schalung wird entfernt und alle Betonteile werden ggf. eingeebnet geben sie sehen ordentlich aus.

Auf diese Weise können die Komplexitäten von Mauerwerkskonfigurationen umgangen werden. Natürlich funktioniert diese werde nehmen viel mehr Zeit, aber es ist unmöglich, sich darin zu irren. Die Hauptsache — die Schalung richtig, sauber und gleichmäßig anordnen.

Flusenisolierung

Trotz der Dicke der Flusenwände ist dies erforderlich Sie bei Durchgang durch die Decke Wärmedämmung anordnen. Sie Sie machen Filz aus mit Ton imprägniertem Asbest, oder es wird eine Metallbox angeordnet, die mit Blähton oder Sand bedeckt ist. Flusen müssen isoliert werdenan an die gesamte Dicke der Decke.

Durchgangsabdichtung

Nach Abschluss der Verlegung der Kappe können Sie einen Regenschirm installieren und mit der Abdichtung des Rohrdurchgangs durch das Dach fortfahren.

Ungefähres Schornsteinabdichtungsschema

Wasserdichtigkeit — Dies ist ein sehr wichtiger Punkt in der Einrichtung des Schornsteins und von Sie hängt von der Haltbarkeit und Effizienz seiner Arbeit ab.

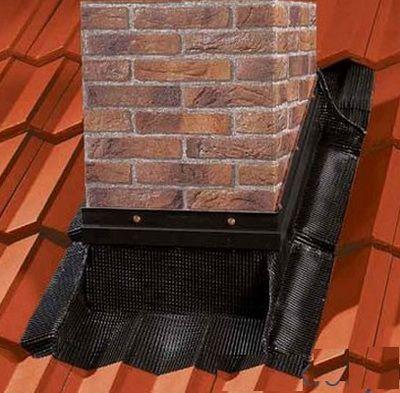

Der zwischen dem Rohr und dem Dach gebildete Abstand muss mit einer Schürze abgedeckt werden. Meistens wird für diese Zwecke Dachmaterial verwendet, das am Dichtstoff befestigt ist.

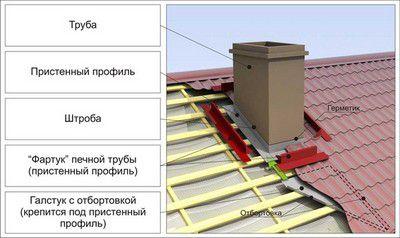

Von oben wird diese Abdichtungsschicht mit einer „Schürze“ gebildet, die aus einem Wandprofil oder aus einem speziellen Abdichtungsband besteht. Es wird ebenfalls mit einem Dichtmittel am Dachmaterial befestigt und mit einer dafür vorgesehenen Stange am Rohr befestigt.

"Schürze" für das Schornsteinrohr

Tipps von erfahrenen Handwerkern

Damit das Schornsteinsystem effizient funktioniert, müssen Sie einige Empfehlungen befolgen, die professionelle Ofenbauer immer berücksichtigen.

• Achten Sie beim Verlegen von Ziegelreihen darauf, den überschüssigen Mörtel, der hervorsteht, sorgfältig auszuwählen Innerhalb Schornstein Kanal.Diese Oberflächen müssen sehr eben sein, damit sich möglichst wenig Ruß darauf ablagert.
• Die Verbindung von Ziegeln im Mauerwerk des Schornsteins erfordert besondere Aufmerksamkeit, da bei einer solchen Konstruktion eine große Anzahl nicht massiver Ziegel verwendet werden kann, aber deren Hälften, Platten, dritte oder vierte Teile. Damit Um die Ziegel gleichmäßig zu schneiden oder abzubrechen, können Sie die "Mühle" verwenden (Schleifer). Wenn Sie den gewünschten Teil damit ablegen, ist es einfacher, das Fragment zu trennennt trverdammte Größe. Platten, die in einigen Mauerwerksreihen benötigt werden, müssen, zu ... haben komplett absägen, da solche dünnen Teile einfach brechen können.
• Die Nähte im Schornsteinmauerwerk sollten nicht zu dick sein - ihre Dicke kann sein vier fünf Millimeter. Dies ist zu beachten, da die Lösung auch im erstarrten Zustand bei Einwirkung äußerer Einflüsse zerstörungsanfälliger ist als temperiert Backstein.
• Und natürlich ist eine sehr wichtige Maßnahme bei der Wartung des Schornsteins während seines Betriebs die rechtzeitige Reinigung oder regelmäßige vorbeugende Wartung, um Verstopfungen zu vermeiden.

Video-Tutorial zur DIY-Schornsteinverlegung

Kaminmauerwerk — ein sehr schwieriges Ereignis, da es in großer Höhe stattfindet und maximale Sorgfalt erfordert. Daher müssen Sie Ihre Stärken und Fähigkeiten realistisch einschätzen. Wenn es Zweifel gibt, dass diese Arbeit alleine erledigt werden kann, ist es besser, sie anzuvertrauen Sie erfahrener Handwerker.
