Dachschnitt des Schornsteins

Das Dachschneiden des Schornsteins ist eine Voraussetzung für seinen sicheren Betrieb und eine Garantie für Wärme und Trockenheit im Haus.

Idealer Dachschnitt des Schornsteins

Fehler beim Entfernen des Schornsteins durch das Dach führen normalerweise zu Undichtigkeiten, Fäulnis und Zerstörung der Holzkonstruktionen des Daches, und eine unsachgemäße Befestigung des Schornsteins selbst kann einen Brand verursachen. Nach der in unserem Artikel beschriebenen Technologie können Sie dieses Problem lösen und gegebenenfalls den Dachabschnitt des Schornsteins selbst installieren.

Arten von Dachausschnitten

Die Art des Dachschnitts hängt direkt von mehreren Faktoren ab: dem Material des Schornsteins, der Art der Überdachung und der Dachstruktur: Art, Neigungswinkel, Lage des Schornsteins relativ zum First. Die Hauptqualität des Dachschneidens ist die Fähigkeit, das Dach vor Undichtigkeiten und Überhitzung zu schützen, was die Wahl der Materialien für das Dachschneiden bestimmt.

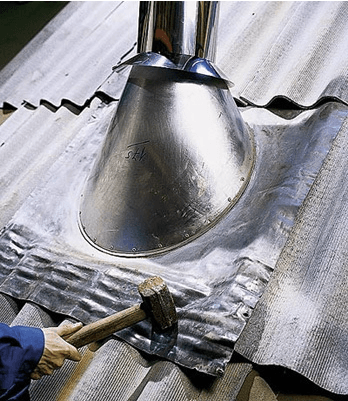

Dachschnitt für Metallrohre vom Typ "Sandwich" ist ein Metallkegel, der in einem bestimmten Winkel starr an einer Metallschürze befestigt ist. Bei einem Schieferdach muss die Schürze aus Blei bestehen, das aufgrund seiner Plastizität leicht die Form von Dachbahnen annimmt. Der Winkel des Dachausschnitts wird in Abhängigkeit von der Dachneigung gewählt.Das Rohr wird in den Konus eingeführt und mit einer Dichtmanschette abgedichtet.

Für runde Rohre und Dächer mit einer gewellten Metallbeschichtung können zusammen mit Metalldachrillen Durchdringungen aus Polymermaterialien auf einem Metallrahmen verwendet werden. Sie bestehen aus einem Blech aus Stahl oder Aluminium mit einem Loch, das größer ist als der Durchmesser des Rohrs, und einer Silikon- oder Gummikappe. In die Kappe kann ein Loch mit dem gewünschten Durchmesser geschnitten werden, und die Basisplatte kann gebogen werden, um sie an die Form der Dacheindeckung anzupassen. Nach der Befestigung am Dach sorgt dieser Ausschnitt für die Dichtigkeit des Dachdurchgangs.

Polymer-Metall-Nut für Rundrohre

Etwas anders führen vorgefertigte Keramik-Sandwichkamine oder traditionelle gemauerte Kamine, die in den letzten Jahren populär geworden sind, auf das Dach. Zu ihrer Abdichtung werden Metallschürzen, Verbindungsleisten und wärmeisolierende Kästen verwendet. Die Abdichtung erfolgt durch das Verkleben der Elemente mit Spezialfolien und die Verwendung von Dichtmitteln, wobei auf die in den folgenden Abschnitten beschriebene richtige Arbeitsreihenfolge zu achten ist.

Dachschneiden von Rundrohren

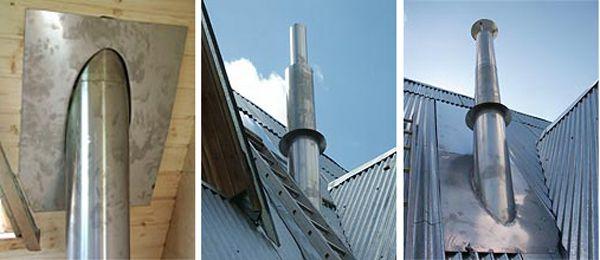

Zur Abdichtung von Edelstahl-Sandwichrohren oder runden Keramikrohren werden Dachdurchführungen mit Metall- oder Polymerkappe verwendet. Um Holzkonstruktionen vor Überhitzung zu schützen, muss außerdem an der Stelle, an der das Rohr durch das Dach führt, eine wärmeisolierende Box aus nicht brennbarem Material installiert und der Raum zwischen den Wänden der Box und dem Rohr ausgefüllt werden mit einem nicht brennbaren Wärmeisolator. Als Wärmeisolator dient Stein- oder Basaltwolle, deren Schmelzpunkt weit über dem eines in Betrieb befindlichen Schornsteins liegt.

Abschluss des Rohres bis zum Dach und Einbau des Zuschnitts

Kaufen oder stellen Sie Ihr eigenes dünnwandiges Metallrohr her. Seine Abmessungen sollten einen Brandschutzabstand vom Rohr zu brennbaren Strukturen bieten - mindestens 25 cm in jede Richtung. Das Abzweigrohr hat die Form eines Kastens mit Deckel, mit Löchern auf beiden Seiten, die dem Durchmesser des Rohrs entsprechen. Das Abzweigrohr muss mit einer feuerfesten Isolierung abgeschlossen werden - die Abbildung zeigt die Ausführung mit Basaltwolle mit einer wärmereflektierenden Schicht. Sie können es mit einem hitzebeständigen Dichtmittel und metallisiertem Klebeband befestigen.

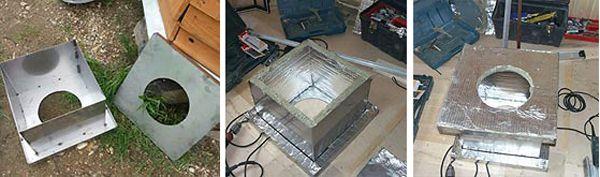

Abzweigrohr zur Durchführung durch Decken

Sie markieren die Stelle, an der das Rohr durch die Decken geführt wird, und schneiden mit einer elektrischen Stichsäge ein Loch entsprechend der Größe des Rohrs für die gesamte Dicke des wärmeisolierenden "Kuchens". Installieren Sie das Rohr.

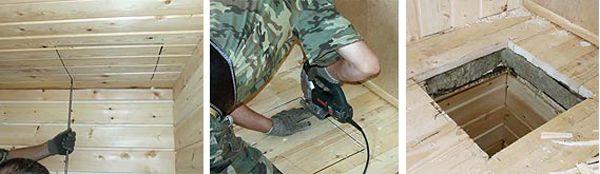

Loch in der Decke für das Rohr

Der Schornstein wird durch das Loch im Rohr von den Sandwichrohren entfernt, die Lücken werden mit einem hitzebeständigen Dichtmittel mit einer Arbeitstemperatur von bis zu 1000 Grad behandelt. Zwischen den Wänden der Kiste und dem Rohr wird eine Heizung verlegt - Basaltwolle. Von unten und von oben wird der Durchgang mit Deckeln verschlossen und mit selbstschneidenden Schrauben befestigt.

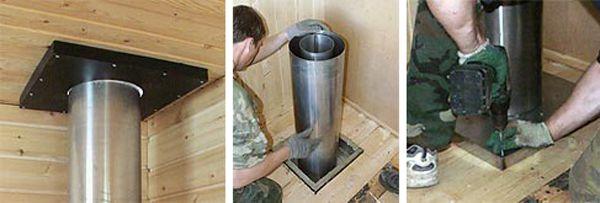

Installation von Rohren in Decken

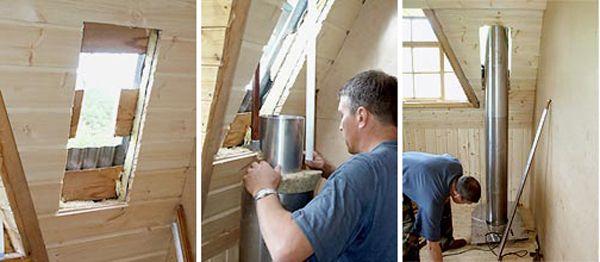

Markieren Sie die Stelle, an der das Rohr durch das Dach geführt wird, und schneiden Sie es auf die gleiche Weise aus. In diesem Fall hat das Loch aufgrund der Dachneigung keine quadratische, sondern eine rechteckige Form. Montieren Sie die untere Schneidschürze. Es wird abhängig von der Dachneigung gewählt - je steiler die Neigung, desto länglicher wird das Loch.

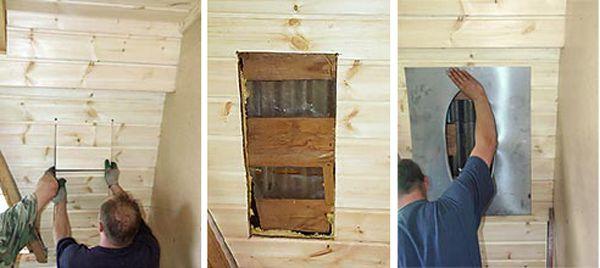

Loch für den Rohrausgang zum Dach

Setzen Sie die Installation des Rohrs durch das gesägte Loch fort, die Schürze kann vorübergehend abgesenkt werden. Das Rohr muss mit Schellen festgezogen und an den Dachkonstruktionselementen an den Halterungen befestigt werden.

Abschluss der Leitung zum Dach

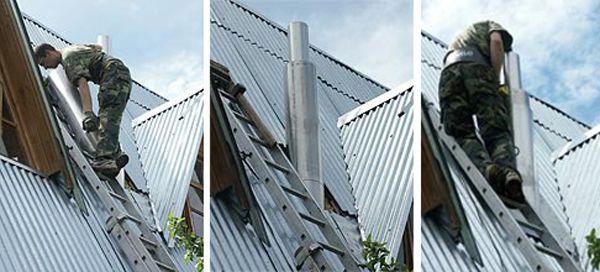

Bringen Sie das Rohr zum Dach auf die erforderliche Höhe. Gleichzeitig ist es wichtig, die Regel zu befolgen: Die Verbindung der Elemente sollte sich nicht am Durchgangspunkt durch das Dach oder die Decke befinden. Wenn die Abmessungen des Rohrs dies nicht zulassen, müssen ein oder mehrere Elemente geschnitten werden . Es ist besser, die Schellen zu installieren, die das Rohr an den Verbindungsstellen sichern, und die Verbindungsstellen auf das Dichtmittel zu legen - dadurch wird eine maximale Rohrstabilität und Brandsicherheit erreicht.

Installation von Dachrohren

Nachdem das Rohr installiert und herausgeführt wurde, wird die untere Schürze befestigt und der Dachausschnitt des ausgewählten Typs auf das Rohr gesetzt. Die Abbildung zeigt einen Dachausschnitt mit einer Metallschürze, die auf die Dacheindeckung gelegt wird - Wellpappe. Die Oberkante der Schürze wird unter die darüber liegende Wellpappebahn gebracht und ihre Seitenteile werden so geschnitten, dass sie im oberen Teil der Welle der Blechbahn liegen. Wasser mit einem solchen Design und einer großen Dachneigung fließt nicht unter die Schürze.

Installation einer Schürze und Schneiden

Für andere Arten von Bedachungen können Dachzuschnitte anderer Art verwendet werden, beispielsweise Metall-Polymer oder mit einer Bleischürze.

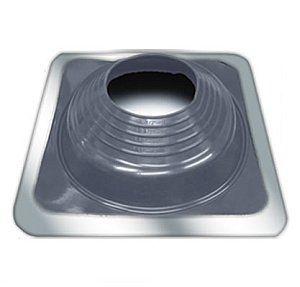

Verschiedene Arten von Dachrillen für Rundrohre

Bei Verwendung eines flexiblen Schnitts aus Silikon oder Gummi wird ein Loch in die Kappe geschnitten, das 1/5 kleiner als sein Durchmesser ist. Die Kappe wird über das Rohr gezogen und die flexible Schürze zu einem Blech geformt. Befestigen Sie die selbstschneidenden Schrauben, nachdem Sie sie zuvor mit Dichtmittel bestrichen haben. Für eine dauerhaftere Befestigung ist es manchmal erforderlich, die Dachummantelung zu verstärken - dies geschieht beim Schneiden eines Lochs.

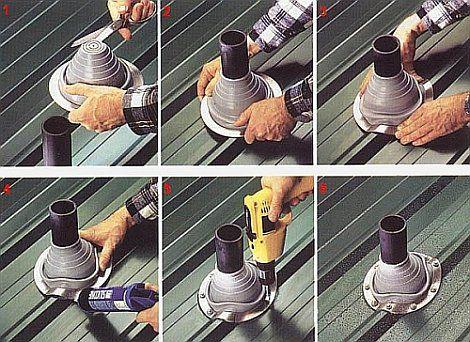

Installation von Silikonschneiden

Eine flexible Bleischürze kann man auch in Form einer Dachbahn biegen, allerdings sollte man beim Kauf die Neigung der Böschung berücksichtigen.Die Oberkante der Schürze muss unter die darüber liegende Schiefer- oder Metallplatte geführt werden.

Schneiden mit flexibler Bleischürze

Dachschnitt von Rechteckrohren

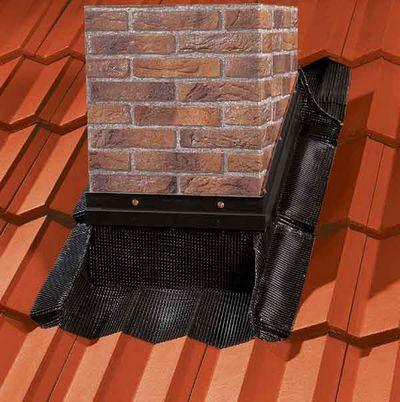

Zum Dachschneiden von Rohren aus Ziegeln oder Blöcken werden spezielle Elemente verwendet - Metallschürzen, Kabelbinder, Wandprofile. Selbstklebende Folien und Dichtstoffe werden auch zum Abdichten von Fugen verwendet.

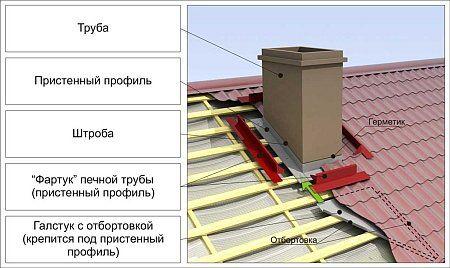

Schneiden von rechteckigen Rohren aus Ziegeln oder Blöcken

Auf das Fundament wird in der Regel ein Rohr aus Ziegeln oder Blöcken gelegt, so dass es ziemlich stabil ist. Seine zusätzliche Befestigung ist mit Hilfe spezieller Halterungen möglich, sie sollten jedoch keine starre Verbindung mit dem Dach herstellen, da sonst bei einer Beschädigung des Daches eine Verformung und Zerstörung des Rohres möglich ist, was mit einem Brand droht.

Technologie des Dachschneidens von Ziegelrohren

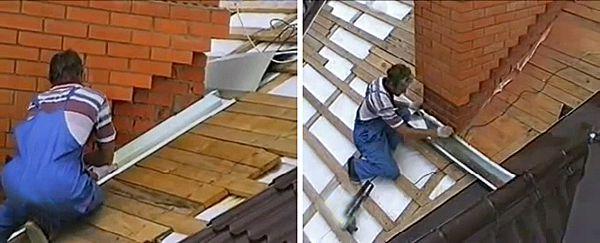

Der Zuschnitt erfolgt nach der Montage der Lattung und Abdichtung auf der Konterlattung aus gehobelten Brettern. An den Rohrwänden werden Angrenzungsstreifen angebracht und entlang der oberen überstehenden Kante eine Kontur gezogen.

Anzeichnen der Kontur für den Verbindungssteg

Entsprechend der erhaltenen Kontur wird mit Hilfe eines Schleifers und einer Diamantscheibe eine Nut hergestellt.

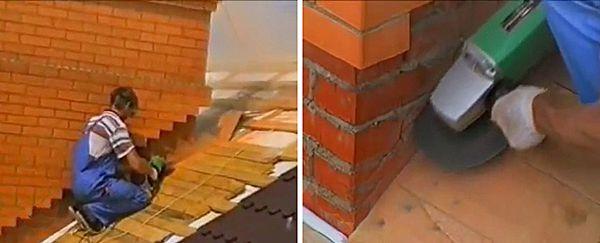

Jagen der Nut für die Verbindungsstange

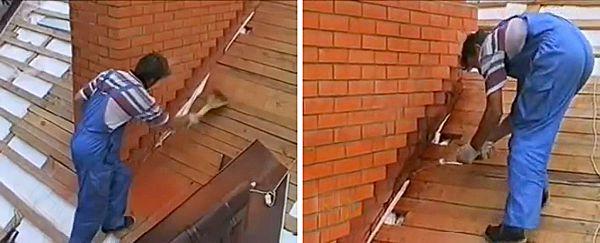

Fegen Sie den Staub mit einem Besen weg und waschen Sie ihn mit einem Wasserstrahl ab, Sie können eine Plastikflasche verwenden.

Staub mit Besen und Wasser entfernen

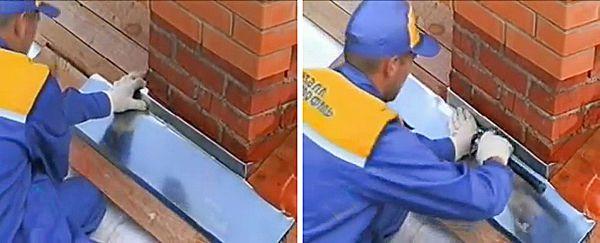

An der Unterkante des Rohrs wird eine Widerlagerstange angebracht, ihre Abmessungen mit einer Markierung markiert und mit Hilfe einer Metallschere ein vertikaler Teil der Widerlagerstange auf beiden Seiten ausgeschnitten. Befestigen Sie die Verbindungsstange am Rohr und schlagen Sie ihre Kante vorsichtig mit einem Hammer in die Nut im Mauerwerk.

Installieren der Verbindungsstange am Rohr

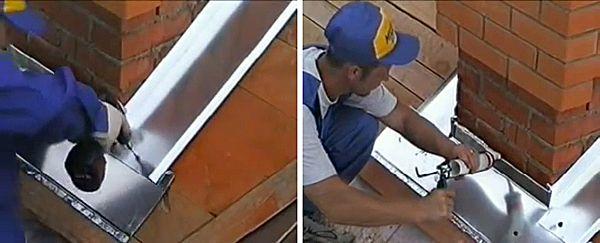

Die Stange selbst wird mit selbstschneidenden Schrauben mit einem Schraubendreher an der Kiste befestigt.

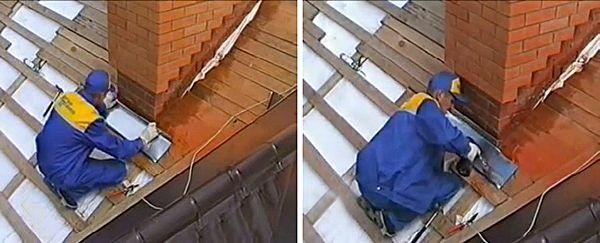

Befestigung der unteren Verbindungsstange

Markieren Sie die Seitenstreifen auf die gleiche Weise, schneiden Sie den überstehenden vertikalen Teil ab. Befestigen Sie beide Seitenleisten mit selbstschneidenden Schrauben, sodass sie oben auf der Unterseite liegen. Befestigen Sie die obere Verbindungsstange auf die gleiche Weise.

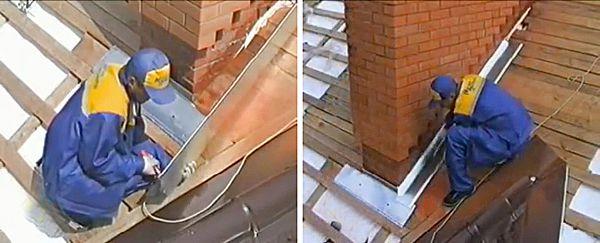

Befestigung von Seitengittern

Alle Verbindungen zwischen den Streifen und dem Rohr abdichten.

Fugenabdichtung

Eine Schwelle wird installiert und eine Rinne wird so gebogen, dass versehentlich darauf gelangende Feuchtigkeit vom Dach abfließt, ohne auf die Kiste zu fallen.

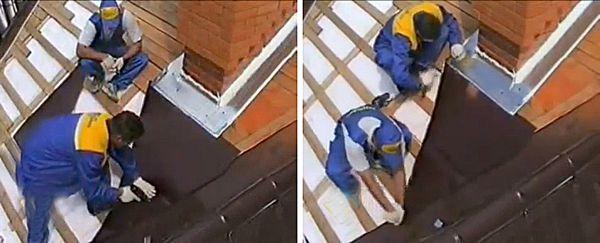

Bindeverschluss und Bundsteg

Das Dach wird mit einer speziellen Technologie verlegt. Schürzen werden in der gleichen Reihenfolge wie die Stoßleisten montiert: die untere Schürze, die seitlichen und dann die obere Schürze - sie wird so platziert, dass sie sich unter der darüber liegenden Dachbahn befindet. Befindet sich das Rohr in der Nähe des Firsts, wird die obere Schürze darunter gebracht.

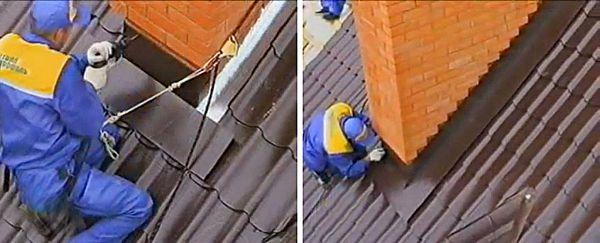

Befestigung von Schürzen über Dächern

Video - Dachschnitt eines gemauerten Schornsteins

Das Schneiden des Daches des Schornsteins ist ein wichtiger Bauabschnitt, bei dessen Durchführung es wichtig ist, kein Material zu sparen und den Arbeitsablauf einzuhalten. Nur in diesem Fall haben Sie Sicherheit und Komfort, ohne Brände und ein undichtes Dach.
