Wie baut man ein Kaminsandwich zusammen? Diese Frage stellt sich jeder unerfahrene Ofenbauer, denn Sandwichschornsteine nehmen beim Bau von Kaminen und Öfen eine führende Position ein und verdrängen Ziegel- und Metallschornsteine. Ihre Beliebtheit lässt sich leicht erklären: Sandwichkamine sind sicher, heizen sich praktisch nicht auf, sind weniger anfällig für Verstopfungen und außerdem einfach zu installieren. In unserem Artikel erfahren Sie, wie Sie es richtig machen.
So montieren Sie einen Sandwich-Schornstein
Inhalt
Arten und Merkmale von Sandwich-Schornsteinen
Dieser Schornsteintyp umfasst mehrschichtige vorgefertigte Edelstahl- oder Keramikschornsteine. Sie werden in Form von fertigen Elementen hergestellt, die zu einem einzigen Design zusammengesetzt werden. Beide Arten von Sandwich-Schornsteinen haben ihre eigenen Eigenschaften, aber ihre Installation ist im Allgemeinen ähnlich.
Edelstahlschornsteine bestehen aus einem hochtemperaturbeständigen Innenrohr, das mit einer Schicht aus nicht brennbarem Wärmedämmstoff umhüllt ist und durch ein Außenrohr aus Edelstahl oder bei günstigeren Schornsteinen aus verzinktem Stahl vor äußeren Einflüssen geschützt wird. Das Innenrohr kann entweder aus Metall oder Keramik sein, solche Schornsteine werden als kombiniert bezeichnet.
Video - Installation eines kombinierten Sandwich-Schornsteins
Keramikkamine sind ein Rohr aus hitzebeständiger Keramik, das innen mit hochfester Glasur beschichtet und außen mit wärmeisolierenden Matten umwickelt ist. Diese Konstruktion wird in eine Außenhülle aus Blähton- oder Schaumbetonsteinen eingebracht.
Aufgrund ihrer Bauweise und der Wärmedämmschicht erhitzen sich Sandwichkamine von außen niemals auf hohe Temperaturen, die zu einem Brand führen können. Diese Eigenschaft sowie die schnelle und einfache Installation machen sie bei Bauherren beliebt.
Metall- und Keramikschornsteine weisen trotz der Ähnlichkeit im Design Unterschiede auf, und der Hauptunterschied ist das Gewicht. Ein vollwertiger Keramikschornstein kann etwa eine Tonne wiegen, während das Gewicht eines Edelstahlschornsteins einige hundert Kilogramm nicht überschreitet. Für einen Keramikschornstein ist ein Fundament erforderlich, während für einen Metallschornstein genügend Entladeplattformen auf jeder Stockwerksebene vorhanden sind. Gleichzeitig sind Keramikkamine langlebiger und halten mindestens 20-25 Jahre. Und Metallkonstruktionen, insbesondere bei der Verwendung von Kaminen mit direktem Schornstein oder Öfen wie Dickbauchöfen, brennen nach 5-10 Jahren aus und müssen ersetzt werden.
Einbau eines Sandwich-Schornsteins aus Edelstahl
Die Installation von Elementen eines Metallschornsteins ist nicht schwierig, die Hauptsache ist, die Verbindungsrichtung der Elemente „durch Rauch“ und „durch Kondensat“ zu beachten. Was bedeutet das? Wenn der Ofen angezündet wird, steigt der Rauch auf. Wenn auf seinem Weg ein Hindernis in Form einer auch nur unbedeutenden Ebene auftritt, die vom vorherigen Element gebildet wird und nach unten zeigt, setzen sich feste Rauchpartikel darauf ab und der Schornstein verstopft mit der Zeit.Bei Kondensat ist das Gegenteil der Fall: Es fließt nach unten, bleibt an den nach oben gerichteten Rippen der Elemente hängen, dringt in die Isolierung ein und verschlechtert deren wärmeisolierende und brandbekämpfende Eigenschaften. Dies ist in der Abbildung deutlich zu sehen.

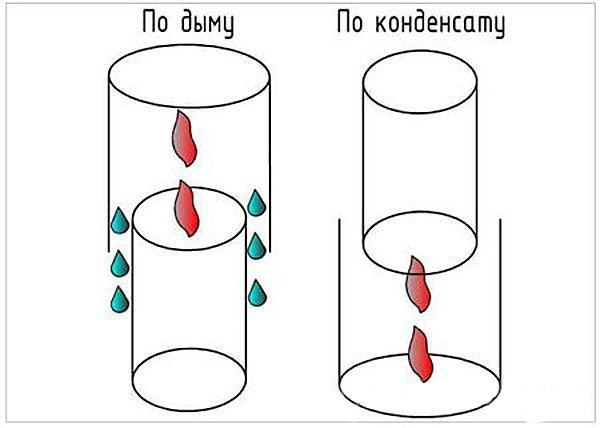

Montage von Schornsteinelementen "durch Rauch" und "durch Kondensat"
Tragen Sie beim Arbeiten unbedingt dicke Handschuhe – dünnes Metall kann die Haut verletzen. Beim Einbau der Elemente ist deren Vertikalität mit einer Wasserwaage zu prüfen und darauf zu achten, dass der Abstand zu nicht isolierten brennbaren Bauteilen 25 cm bei Sandwichelementen und 60 cm bei Einzelrohren nicht überschreitet.
Metall-Sandwich-Schornstein: Installationsreihenfolge
1. Am Auslass des Rauchsammlers des Ofens ist ein einzelnes Metallrohr installiert. Seine Höhe bestimmt den Wärmeübergang in den Raum. Die Pfeife wird „durch den Rauch“ gelegt - von außen auf die Pfeife gesteckt. Vor oder nach dem Rohr setzen sie ein Tor, das den Schornstein blockiert. Alle Fugen sind mit hitzebeständigem Dichtstoff beschichtet.
2. Auf einem Einzelrohr wird ein Sandwich-Startschornstein installiert: ein Doppelrohr, das am unteren Ende geschlossen ist. Darauf werden nachträglich Sandwichrohre montiert. Das Startelement wird "durch Rauch" auf das Rohr montiert, auf das Rohr gesetzt. Fugen werden ebenfalls mit Dichtmittel beschichtet.
3. Beginnen Sie mit der Montage des Schornsteins aus den erforderlichen Elementen, mögliche Elemente des Schornsteins sind in der Abbildung dargestellt. Rohre und Bögen werden „durch Kondensat“ montiert, dh sie werden in das vorherige Element eingeführt, damit das fließende Kondensat nicht in die Faserisolierung fällt. Es ist auch wünschenswert, Fugen mit Dichtmittel zu beschichten.

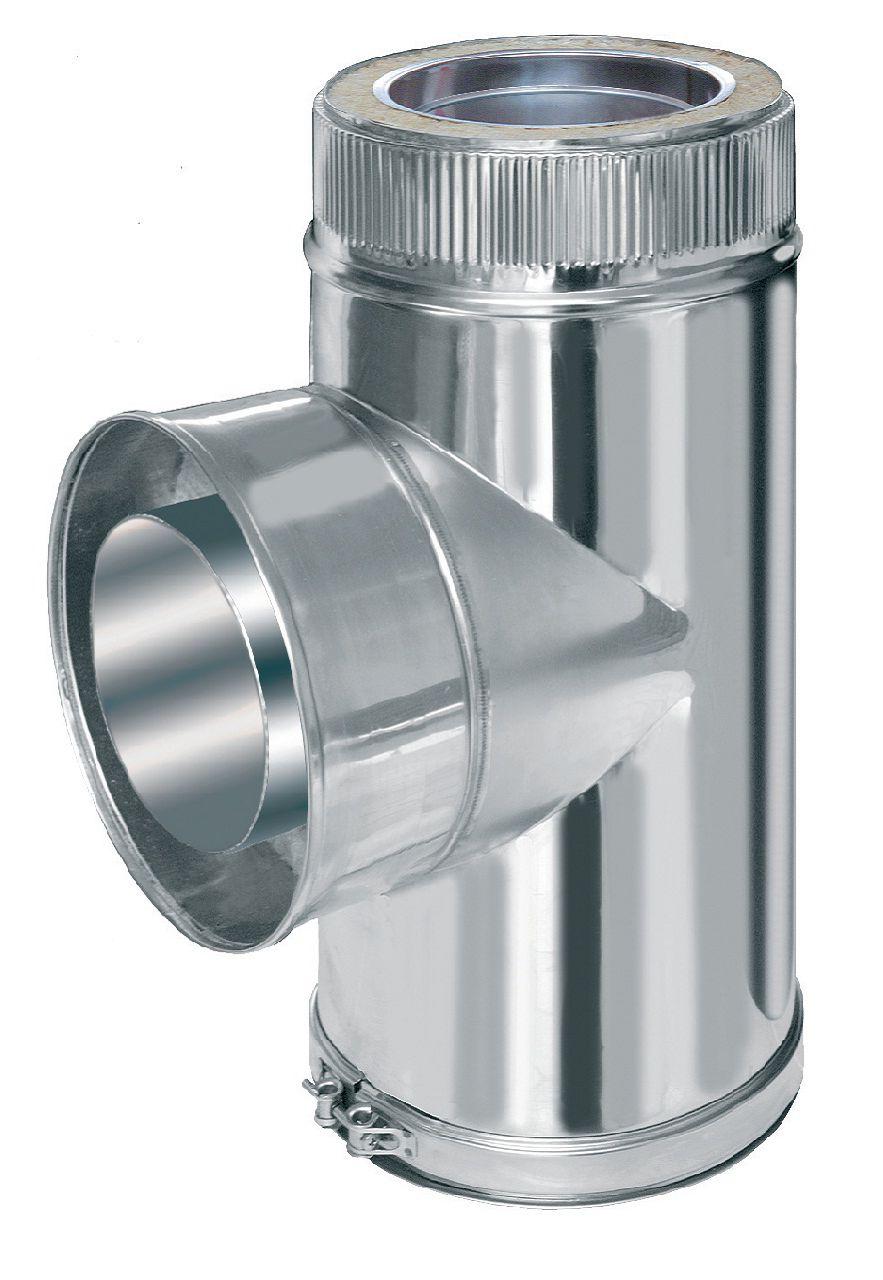

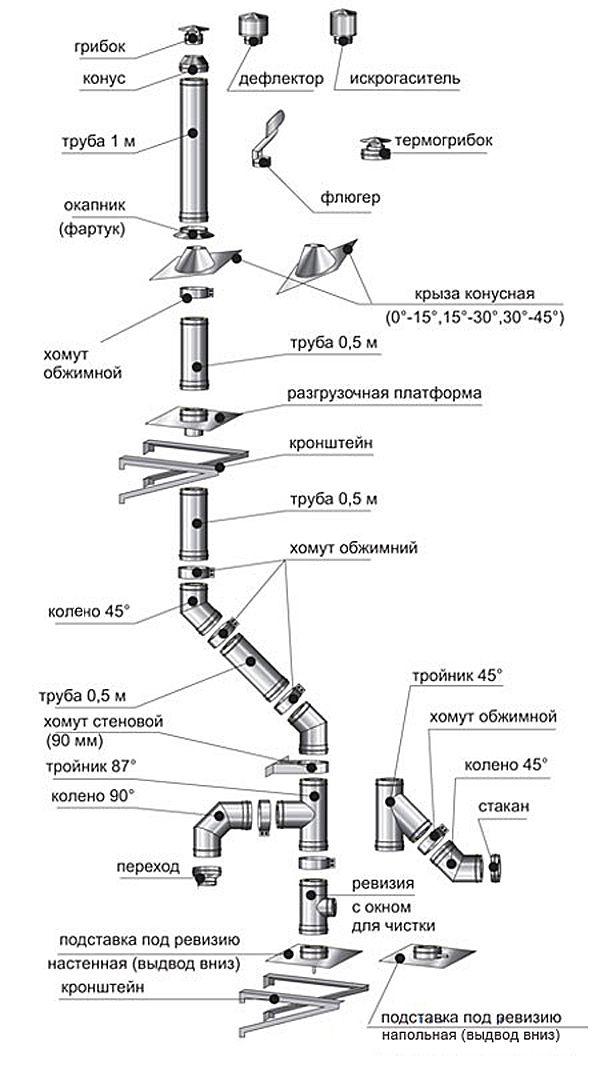

Elemente eines Sandwich-Schornsteins aus Metall
4. Beim Durchgang durch die Böden werden Entladeplattformen verwendet, und das Rohr selbst wird alle zwei Meter mit Klemmen festgezogen und an starren Strukturen befestigt.Es ist besser, dies an Stellen zu tun, an denen die Rohre verbunden sind, damit der gesamte Schornstein zusätzliche Festigkeit erhält. Von brennbaren Strukturen ist das Rohr durch eine Schicht Basaltwolle getrennt, die in einer speziellen Box verlegt ist.

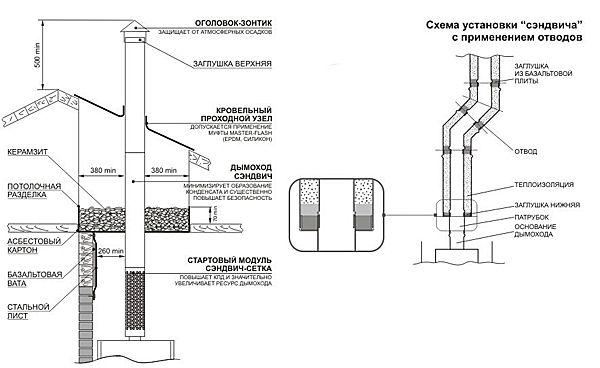

Schornsteindurchgang durch brennbare Bauten
5. Bei Rohren mit vielen Bögen und Abzweigungen ist der Einbau von Revisionselementen mit Sichtfenster zur Reinigung zwingend erforderlich. Sie werden an Stellen mit offenem Zugang zum Rohr auch "für Kondensat" installiert.
6. Der Durchgang durch das Dach und die Abdichtung erfolgt mit einer speziellen Auskleidung - einem konischen Dach und einer Schürze. Der obere Teil des Rohres ist mit einem Kopf oder Deflektor ausgestattet.
7. Beim ersten Brennen und Erhitzen des Rohres härtet das Dichtmittel aus und schafft zusätzliche Festigkeit und Undurchlässigkeit gegenüber Rauch und Kondensat.
Video - Installation eines Sandwich-Schornsteins aus Edelstahl
Installation eines keramischen Sandwich-Schornsteins
Die Hauptschwierigkeit bei der Installation von Keramik-Sandwich-Schornsteinen ist die Anordnung eines zuverlässigen Fundaments sowie die Montage der Außenhülle. Geschäumte Streckbetonblöcke werden für die Hülle von Schornsteinen verwendet - sie sind leicht, langlebig und haben keine Angst vor Feuchtigkeit. Keramikrohre sind schwerer als Metallrohre, daher sollte die Installation am besten von einem Team aus zwei oder drei Personen durchgeführt werden.
Keramik-Sandwich-Schornstein: Installationsreihenfolge
1. Überprüfen Sie die Verfügbarkeit und Vollständigkeit aller Elemente des Schornsteins gemäß dem Projekt: Rohre, Blöcke, Isolierung, zusätzliche Elemente.

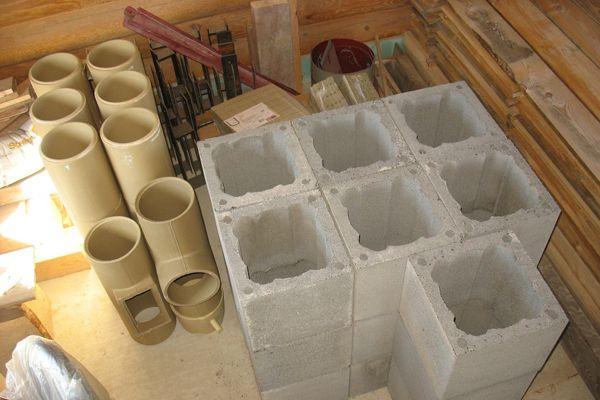

Keramikrohre und Betonblöcke für Sandwichkamin

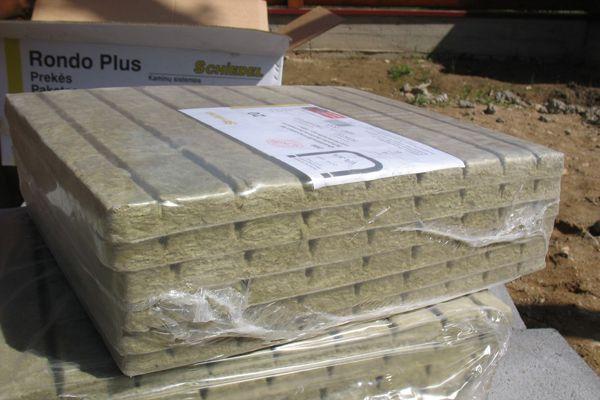

Isolierung - Basaltwolle

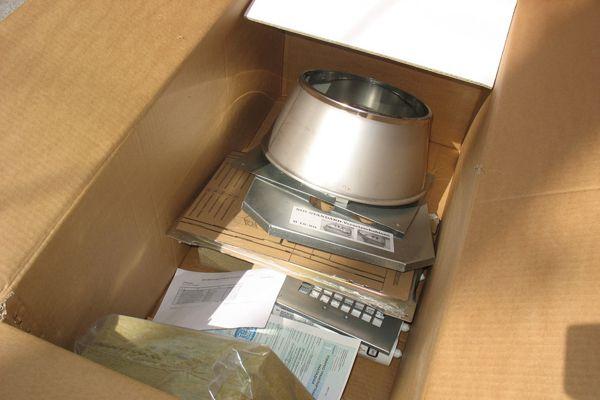

Zusätzliche Elemente, Vorlagen und Kappe

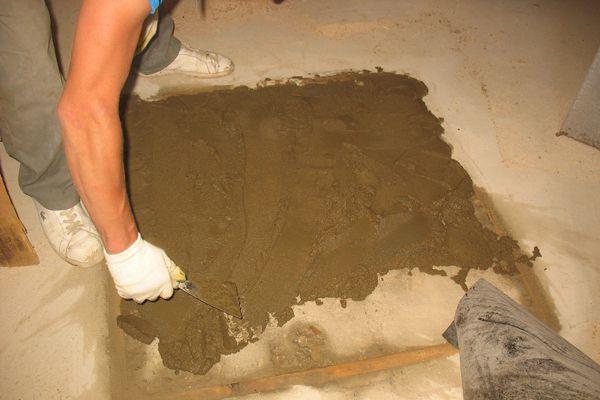

2. Richten Sie das Fundament mit einem Sand-Zement-Mörtel aus und warten Sie einige Tage, bis es an Festigkeit gewinnt.Auf den Estrich werden zwei oder drei Schichten Dachmaterial gelegt - durch die Abdichtung kann keine Feuchtigkeit aus dem Boden in die Wände des Schornsteins eindringen.
Das Fundament muss nivelliert werden
3. Installieren Sie zuerst den Basisblock. Dies ist ein sehr wichtiger Schritt - jede Abweichung von der Vertikalen dieses Blocks führt zu einer starken Verzerrung des gesamten Schornsteins, daher ist es in diesem Stadium unbedingt erforderlich, eine Wasserwaage zu verwenden.

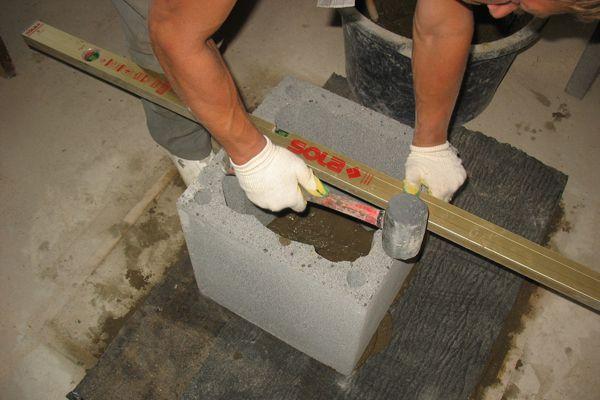

Montage und Ausrichtung des ersten Blocks
4. Nach dem Einpassen und Nivellieren wird der Block auf Dachmaterial auf demselben Zement-Sand-Mörtel platziert und schließlich nivelliert.

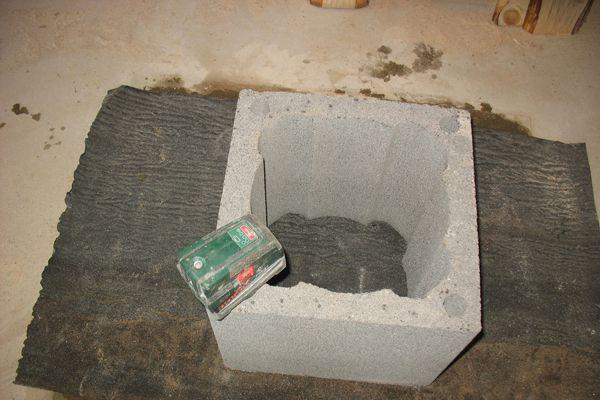

Installation des ersten Blocks auf der Lösung
5. Für eine größere Stabilität werden Kopfsteinpflaster, Schotter oder Ziegelbruch in den Block gelegt und mit Zementsandmörtel oder Beton gegossen.

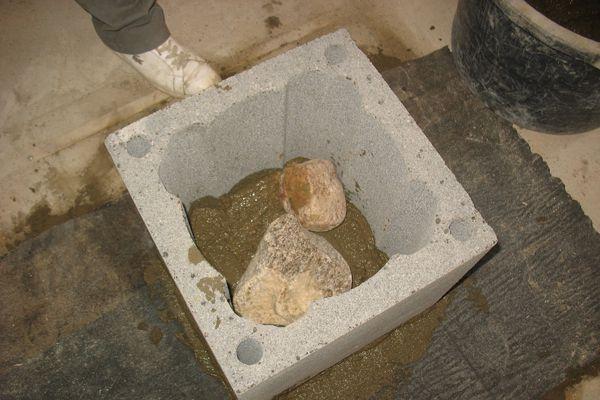

Der Sockelblock ist mit Steinen und Beton gefüllt
6. Alle folgenden Blöcke werden mit einer speziellen Lösung befestigt, die gegen hohe Temperaturen beständig ist - sie wird zusammen mit einem Schornsteinbausatz gekauft. Die Lösung wird mit einem Spatel auf eine Metallschablone aufgetragen.

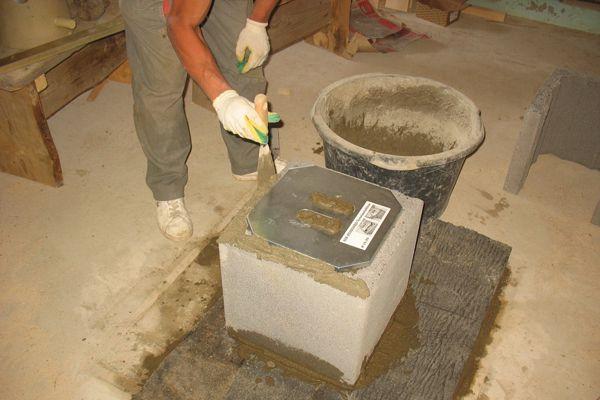

Die hitzebeständige Lösung wird gemäß Schablone auf den Block aufgetragen
7. Um einige Elemente - T-Shirts, Revisionen - in Blöcken zu installieren, müssen Sie etwas trinken. Es wird von einem Schleifer mit einer diamantbeschichteten Scheibe gemäß einer vorgefertigten Schablone ausgeführt, die im Kit enthalten ist.

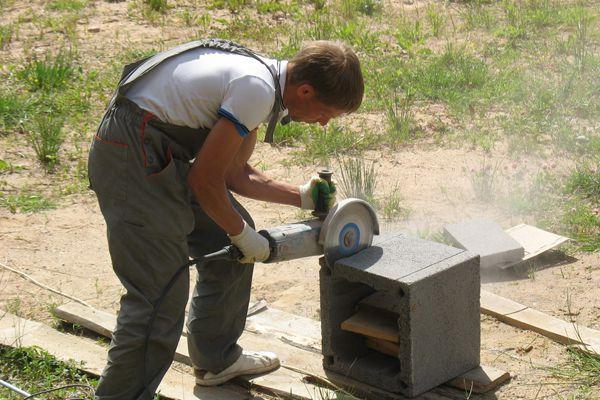

Schnitte in Blöcke werden von einer Schleifmaschine mit einer Diamantscheibe durchgeführt
8. Das erste Element des Rohrs ist eine Kondensatfalle mit Abfluss, die in einem Block mit einem gesägten Loch für die Lüftungstür installiert ist, sodass der Abfluss der Kerbe im Block zugewandt ist.

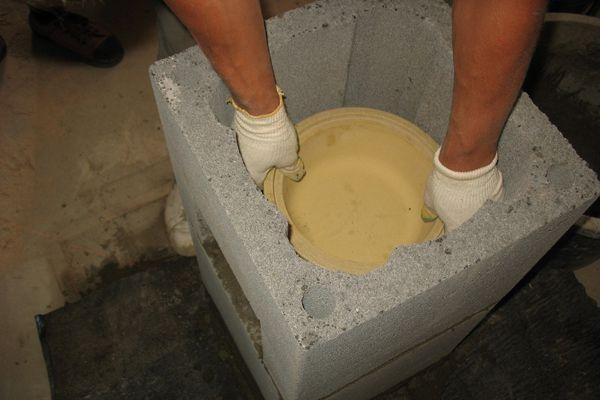

Installieren einer Kondensatfalle

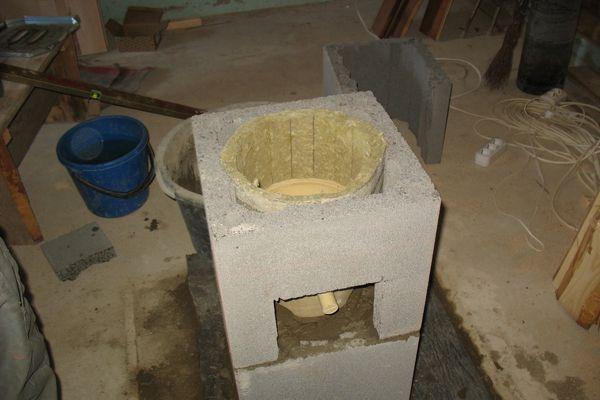

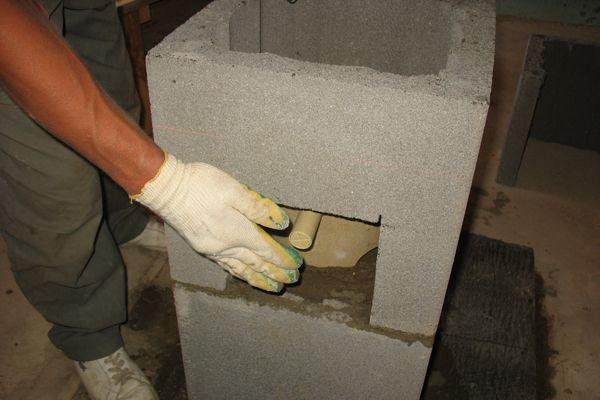

Ein Schlauch zum Ablassen von Kondensat wird zum Trinken im Block herausgeführt
9. Um das erste Rohrelement wird ein Wärmeisolator gelegt - Basaltwollmatten.
Die Isolierung wird um Keramikrohre gelegt und füllt die Lücken
zehn.Das nächste Rohrelement wird auf den Kondensatsammler gelegt und verbindet die Elemente mit einem speziellen Dichtmittel.

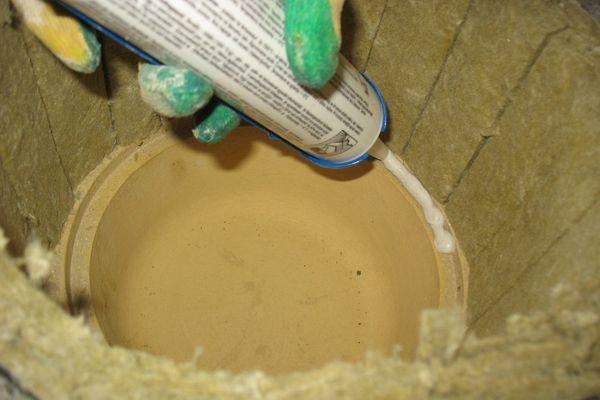

Rohrverbindungen sind mit hitzebeständigem Dichtmittel ausgeführt
11. Fahren Sie mit der Montage des Schornsteins fort. Die Blöcke werden mit einer hitzebeständigen Lösung, Rohren - mit einem Dichtmittel mit den Blöcken verbunden. Vergessen Sie dabei nicht, Revisionselemente und T-Stücke mit Schnitten in Blöcken zu kombinieren und Rohre mit wärmeisolierenden Matten zu umwickeln.

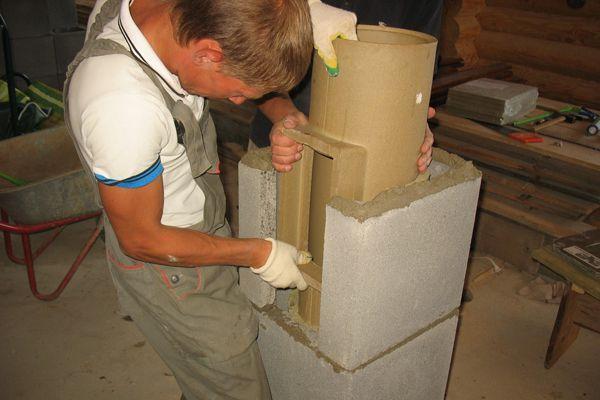

Installation eines Rohres mit einem Abzweig für eine Inspektionstür

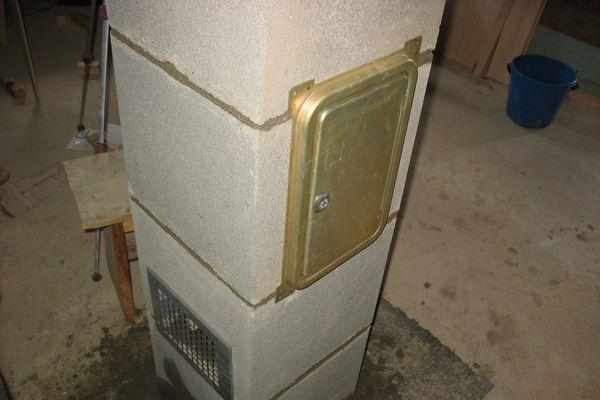

Die Revisionstür ist komplett aus Metall gefertigt und im Lieferumfang enthalten
12. Der Durchgang des Schornsteins durch die Deckenblöcke wird mit Metallklammern an den Sparren oder Balken befestigt, wodurch die Stabilität des Schornsteins erhöht wird.

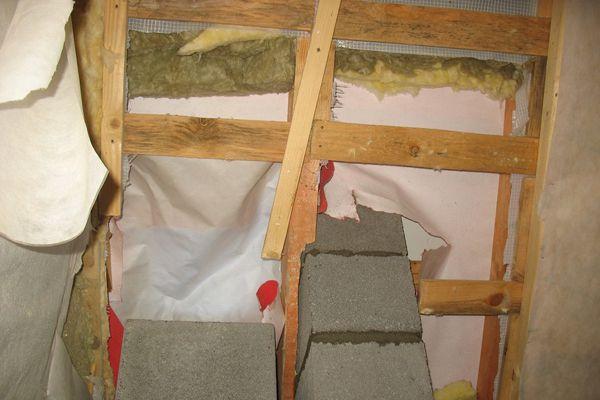

Rohrdurchführung durch Decken
13. Wenn der Schornstein durch das Dach austritt, versuchen sie, einen minimalen Spalt zwischen dem Block und der Dacheindeckung zu schaffen. Stoßleisten werden eingebaut und das Rohr mit geeignetem Material, in diesem Fall Profilblech, vernäht.

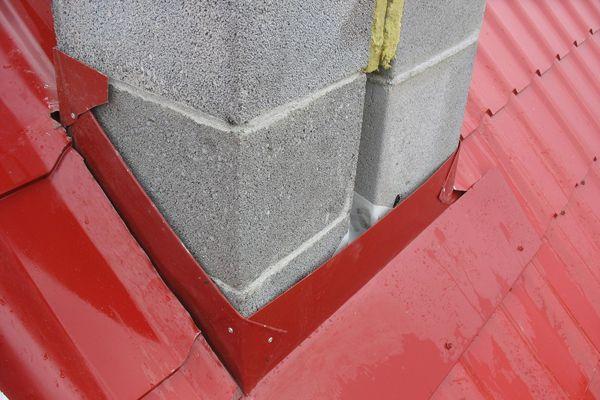

Anschlagleisten schützen das Rohr vor Undichtigkeiten

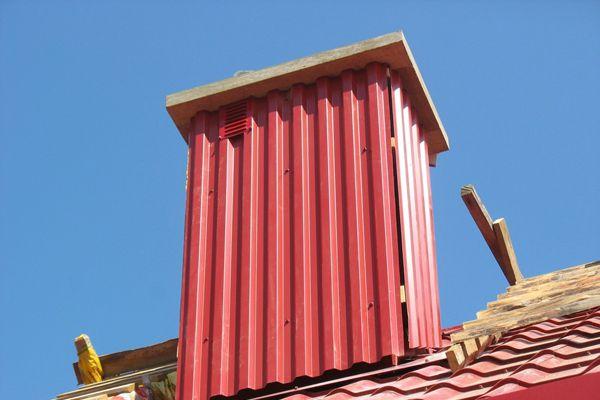

Das Rohr kann mit Metall vernäht werden
14. Um zu verhindern, dass Feuchtigkeit in das Schornsteingehäuse eindringt, ist es mit einer Betonplatte mit einem Loch für das Rohr selbst bedeckt. Wenn es nicht möglich ist, eine fertige Platte aufzunehmen, können Sie eine Schalung mit Bewehrung herstellen und mit 5-10 cm dickem Beton gießen.

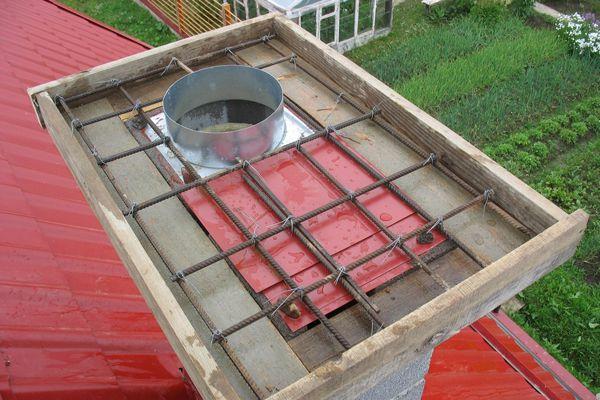

Betonplattenschalung - Rohrüberlappung
15. Auf das Rohr wird ein kegelförmiger Kopf aufgesetzt, der ebenfalls im Lieferumfang enthalten ist.

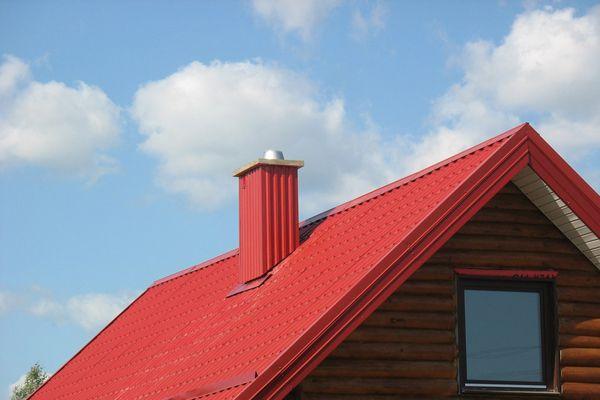

Regenkappe
Video - Installation eines keramischen Sandwich-Schornsteins
Ein richtig installierter Schornstein hat keine Angst vor Feuchtigkeit oder Überhitzung, er bewältigt erfolgreich die Aufgabe, Rauch aus einem Ofen, Kamin oder Kessel zu entfernen. rechtzeitig Schornsteinreinigung und Wartung wird seine Lebensdauer verlängern, deshalb sollten Sie vor der Montage des Sandwich-Schornsteins die Position aller Revisionselemente sorgfältig prüfen, und der Betrieb Ihres Schornsteins wird bequem und sicher.
