Schornstein durch eine Holzdecke

Schornstein durch eine Holzdecke muss sein nach allen Regeln angeordnet, da die Sicherheit des ganzen Hauses von seiner Zuverlässigkeit abhängt.

Schornstein durch eine Holzdecke

Schornsteine ​​​​können aus Ziegeln, Metall oder Keramik bestehen. Wenn sie also durch einen Holzboden führen, werden verschiedene Materialien und Technologien verwendet.

Arten von Schornsteinen

Schornstein Rohre werden nach ihrer Lage in verschiedene Typen eingeteilt — Wurzel, Wand und montiert.

• Einheimisch Schornstein Rohre sind getrennt, aber neben dem Ofen und verbunden mit ihr Hilfe Ärmel. Solche Strukturen sind dahingehend praktisch, dass Schornsteine ​​​​von mehreren Öfen mit ihnen verbunden werden können.
• Mauer Schornsteine ​​​​werden am häufigsten in die Hauptstadt eingebaut Mauer, aber manchmal dürfen sie es Mauer.
• Shell-montiert Schornstein Rohre sind oben auf der Ofenstruktur gebaut.

Dementsprechend hängt auch davon ab, welches Rohr in Ihrem Ofen angeordnet ist Sie Durchgang durch das Dach. Meistens wird ein montiertes Rohr für Öfen angeordnet.

Metallrohr

Wie oben erwähnt, kann der Durchgang mit verschiedenen Materialien ausgekleidet werden, aber die Hauptbedingung Überreste einheitlich — sie müssen hitzebeständig sein.

Aus Metallrohren heute Die beliebtesten Stähle sind solche, die nach dem „Sandwich“-Typ hergestellt werden. Sie bestehen aus zwei Metallzylindern, größer und kleiner. Schadenineinander gesteckt und der Abstand zwischen ihnen mit nicht brennbarer Mineralwolle ausgefüllt, die spielt sowohl die Rolle eines Heizers als auch eines Isolators.

• Das erste, was zu tun ist — Es ist ein fertiges oder selbst hergestelltes Durchgangsrohr zu kaufen (andernfalls kann es wegen der charakteristischen kubischen Form als Box bezeichnet werden). Es besteht aus verzinktem Eisen, bezogen auf einen Durchmessertr trUby und die Dicke des Holzbodens. Der Lochdurchmesser sollte etwas größer sein als der Rohrdurchmesser.

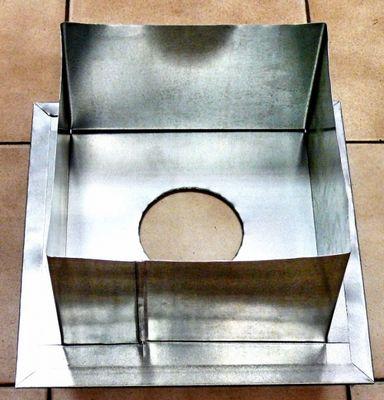

Fertiges Metallrohr (Box)

• Außerdem muss das Rohr ordnungsgemäß für die Installation vorbereitet werden, da dünnes Metall dies nicht kann zuverlässig Isolieren Sie einen beheizten Schornstein aus brennbaren Materialien. Dafür wird ein Dämmstoff aus Basaltfaser mit Folienoberfläche verwendet. Es wird auf die Innenflächen des Rohres und auf die Teile geklebt, die mit dem Holzboden in Kontakt kommen.
• nächster Schritt geht Vorbereitung der Decke für die Installation des Rohres. Dazu müssen Sie Messungen vornehmen aus Rohr mit schon klebendes Isoliermaterial. Dann wird an der Decke eine Stelle markiert und eingezeichnet, die mit einer Stichsäge ausgeschnitten werden muss. In der Decke wird Mineralwolle verlegt.

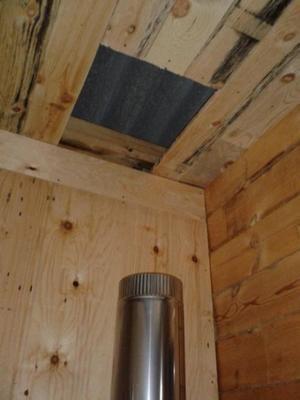

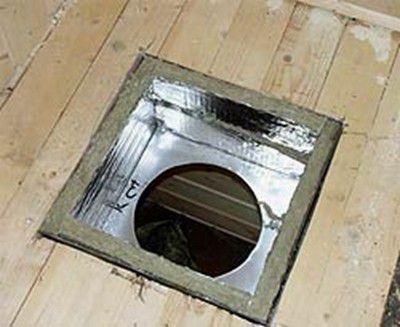

In die Decke wird ein entsprechendes Loch geschnitten

• Des Weiteren geht Installation eines vorbereiteten Rohres.

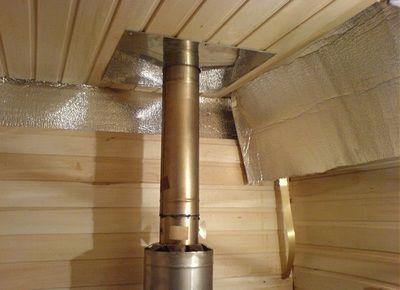

Rohr an Ort und Stelle installiert

• An der Decke wird eine spezielle Metallplatte (normalerweise aus Edelstahl) befestigt, in deren Mitte ein Kreis ausgeschnitten ist, der dem Durchmesser des Lochs im Rohr entsprechen muss. Durch Sie und durchgeführt Schornstein Rohr.

Von unten und von oben mit einem Blech gesäumt

• Die letzte Phase des Durchgangs des Rohrs ist die Gestaltung des Schornsteins auf dem Boden des zweiten Stocks oder auf dem Dachboden. Dies kann mit einem Blech oder einer speziellen Platte erfolgen, Auch mit einem runden Loch, das für das Rohr in der Mitte ausgeschnitten ist.
• Es ist notwendig, die Position des Rohrs so zu berechnen, dass die Verbindung von zwei Sie Teile befanden sich nicht direkt im Abzweigrohr, das in der Decke installiert ist. Die Fuge muss entweder im unteren Raum oder über der Decke liegen.

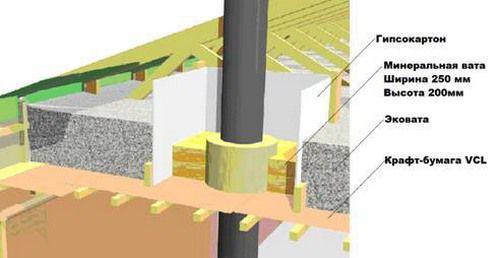

Trockenbau-Durchgang

Eine weitere Option für die Rohrisolierung können Mineralwolle, Asbest und hitzebeständige Trockenbauwände sein. Der Arbeitsprozess erfolgt in der gleichen Reihenfolge wie bei einem Metallrohr, nur unter Verwendung anderer Materialien.

Trockenbau-Durchgang

• In der Decke ist ein quadratisches Loch angeordnet, das ausfallen wird Kanten an der Außenfläche des Rohrs 20—25cm.
• Eine hohe Box besteht aus hitzebeständigem Trockenbau, der die Decke vom Rohr abschließt.
• Des Weiteren Von der Seite der Decke wird ein Stahlblech mit einem runden Loch in der Mitte am Loch befestigt.
• Installiert durch ein Loch in der Platte Schornstein Rohr.
• In der Zwischenbodendecke um das Rohr herum wird entlang des gesamten Umfangs Mineralwolle für die gesamte Dicke der Decke verlegt und befestigt.
• In einigen Fällen oben Mineralwolle oder stattdessen Sie Blähton wird gegossen.

gemauerte Rohre

Mehr mühsam Arbeit warten diejenigen, die einen Schornstein aus Ziegeln bauen, weil müssen, zu ... haben Machen Sie nicht nur Dekoration in der Decke, sondern legen Sie auch das Rohr selbst auf besondere Weise aus.

Für Schornsteine ​​werden hochwertige Ziegel gekauft, da das Gebäude durch Temperaturen und Rußablagerungen getestet wird.Beim Verlegen dieses Ofenabschnitts müssen die Nähte vollständig mit Mörtel gefüllt sein, Hohlräume dürfen nicht zulässig sein. Davon sowie von der Anordnung des Deckendurchgangs hängt der Brandschutz des Hauses ab. Außerdem führen Lunker schließlich zur Bildung von durchgehenden Rissen, die die Traktion deutlich mindern.

Mauerwerk, gelegen im Gebiet Rohre, die durch das Dach führen oder Zwischenbodenüberlappung wird Otter und Flaum genannt. Parzelle Schornstein Das Rohr, das das Schneiden und den Ofen verbindet, wird Hals genannt, darauf und Gründen Ventil. Die Höhe dieses Abschnitts sollte drei oder mehr Zeilen betragen.

Flaum

Flaum genannt Erweiterung des Schornsteins auf dem Weg zur Decke, Zwischenboden und Dachboden. Sie ist gibt unentbehrlicher Schutz der Fußböden vor Hitze, die aus dem Ofen selbst kommt und Schornstein Rohre.

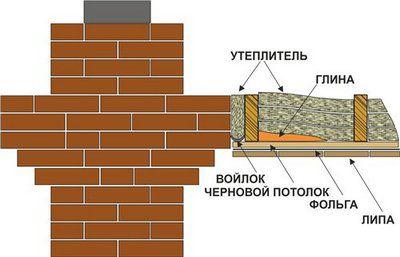

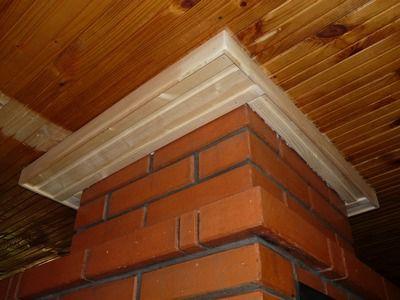

Verbinden des Durchgangs eines Ziegelrohrs. Flaum

Dieses Elementnt stDie Schwärme des Ofens müssen eine Dicke von mindestens einem Ziegel haben und die Isolierung aus Asbestplatten oder Baufilz bestehen, die mit einer Tonlösung imprägniert sind.

Wenn Sie einen Ofen aufstellen und Flusen anordnen, sollten Sie wissen, dass eine Ziegelstruktur erforderlich ist gibt Schwindung. Daher ist es nach dem Verlegen des Ofens notwendig, ihm Zeit zum Schrumpfen zu geben, und erst danach verlaufen zum Spreizgerät. Wenn der Ofen eine ausreichend große Schrumpfung gegeben hat, sollten die Flusen mit einem kleinen Rand von unten platziert werden.

Zwischenboden oder Dachboden, an der Stelle des Rohrdurchgangs, ist mit nicht brennbaren Materialien gefüllt, zum Beispiel Blähton, darauf wird ein Betonsockel gelegt.

Manchmal werden Flusen aus einer Betonplatte oder einem Kasten angeordnet, der mit Blähton, Sand oder mittelgroßen Kieselsteinen gefüllt ist.

• Zum zu Bauen Sie einen Stahlbetonflusen, eine Holzschalung wird um das Rohr herum hergestellt, also zu Die überflutete Struktur hatte eine Dicke von einem Ziegel und eine Höhe von 5—7 Zentimeter. Die Schalung wird am Schornstein befestigt und Verlässlichkeit Befestigungen können mit Hilfe von im Mauerwerk eingebetteten Verstärkungsrohren oder dickem Draht erfolgen.
• Damit der Beton beim Aushärten nicht an den Holzwänden haftet, wird der Schalungskasten von innen mit Lehmmörtel behandelt. Im Inneren ist notwendigerweise ein Verstärkungsnetz angeordnet, schwer in Verbindung gebracht mit gemauerten Rohren. Verstärkung sollte sein bei Füllung vollständig mit Mörtel bedeckt.
• Die Lösung wird hergestellt aus Zement, Schotter oder Ziegelbruch und Sand, gut mischen und in die Schalung gießen.
• Wenn der Schalungskasten bis oben gefüllt ist, wird der Beton auf der Oberfläche eingeebnet. Die Holzkiste wird entfernt, nachdem der Beton vollständig erstarrt ist, und dann werden die Flusen auf der fertigen Platte mit Ziegeln fertiggestellt.

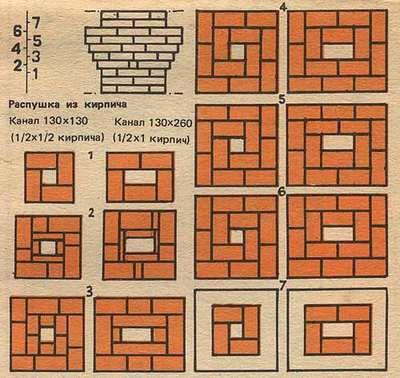

Führen Sie Raspunka und Mauerwerk durch. Dieses Diagramm zeigt einen Flaum in zwei Größen mit einem Kanal von 13 × 13 und 13 × 26 Zentimetern. Sie geht aufs Ganze Ordinal-:

Flusen bestellen

• Bei einer kleineren Größe wird der Hals der Pfeife abgesetzt vier Ziegel, mehr — von fünf.
• In der zweiten Reihe besteht jede Seite aus der ersten Option vier ganz und vier Hälften von Ziegeln und die zweite Option von fünf ganzen, zwei Hälften und zwei Vierteln. Dabei, werden die Steine ​​von der Mitte nach außen verschoben.
• Die nächste Reihe der kleineren Pfeife besteht aus sechs ganz und sechs ¾ Ziegelsteine ​​und einen großen Schornstein stellen von acht ganz und vier Hälften. Ziegel werden auch um eins nach außen verschoben vierte Ziegel.
• Vierte die Flusenreihe der kleineren Pfeife besteht aus zwölf Steinen, die größere aus vierzehn Steinen mit einer Verschiebung nach außen.
• Fünfter und sechster, gleich wie vierte eine Reihe wird aus zwölf und vierzehn Steinen gelegt, aber ohne seitlich zu verschieben.
• Die siebte Reihe ist wie die erste angelegt vier und fünf Steine.
• Des Weiteren Steigleitung stellen Wie bei der siebten Reihe sollte nur jeder ganze Stein die Naht zwischen den Steinen der vorherigen Reihe überlappen.

Otter

Otter Als erweiterter Teil des Rohrkopfes bezeichnet, der sich über das Dach erhebt, ist er in Form eines kleinen Vorsprungs angeordnet. Sie ausgelegt, um den Schornstein vor Niederschlägen zu schützen und Feuchtigkeit, die in die Risse am Übergang von Dach und Rohrkopf eindringen können.

Ein Otter sowie ein Flaum können auf zwei Arten arrangiert werden — während des Rohrbaus aus Ziegeln auslegen oder aus Beton gießen.

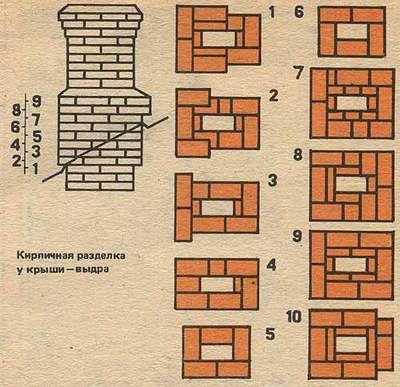

Im Falle von Mauerwerk wird es hergestellt Ordinal- auf die folgende Weise:

Otter bestellen

• Die erste Reihe des Otters wird auf die aus dem Dach kommende Rohrsteigleitung gelegt und besteht aus sechseinhalb Ziegeln, (im Diagramm sind sie auf der linken Seite des Tragegurts dargestellt). Steine ​​werden um ¼ nach außen verschoben.
• In der zweiten Reihe ist das Mauerwerk genau entlang der ersten Reihe ausgeführt und besteht ebenfalls aus sechseinhalb Ziegeln.
• Die dritte Reihe wird nach dem Muster der ersten Reihe des Otters verlegt.
• Vierte die Reihe wird ausgelegt, ohne die Steine ​​zu verschieben, diese. die Größe kehrt zur Größe des Risers zurück.
• In der fünften Reihe wird der Riser zum Verlegen von fünf Ziegeln zurückgeführt, die entlang der Kanalöffnung ausgelegt sind.
• Die sechste Reihe wiederholt die fünfte.
• Die siebte Reihe wird wieder mit einer Verschiebung nach außen in einem Abstand von ¼ Ziegel verlegt.
• Die achte Reihe wird entsprechend der Größe der siebten nach dem Schema verlegt.
• Die neunte besteht aus sieben Ziegeln, die gleichmäßig entlang der äußeren Reihe der achten verlegt sind.
• Die zehnte Reihe wird verlegt, ohne vom Schema abzuweichen.

Videoberatung - einfache Installation eines Schornsteins durch einen Holzboden

Posting-Arbeit Schornstein Pfeifen - nicht so einfach, wie es auf den ersten Blick scheint, aber die Bedeutung Sie Qualitätsleistung ist sehr wichtig. Deshalb Dieser Vorgang wird am besten einem erfahrenen Ofenbauer anvertraut, der gefaltet in seiner Praxis mehr als ein Rohr und leicht bewältigen mit ähnlicher Arbeit.
