Ordnungsgemäße Durchführung des Schornsteinrohrs durch das Dach: Sicherheits- und Materialanforderungen

Das Zusammenklappen des Ofens ist nicht einfach, aber wenn es darum geht, den richtigen Durchgang des Kaminrohrs durch das Dach zu arrangieren — Dies ist ein ebenso wichtiger Prozess.

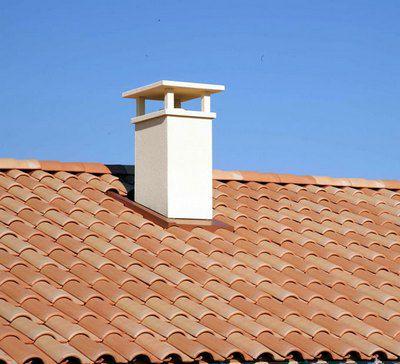

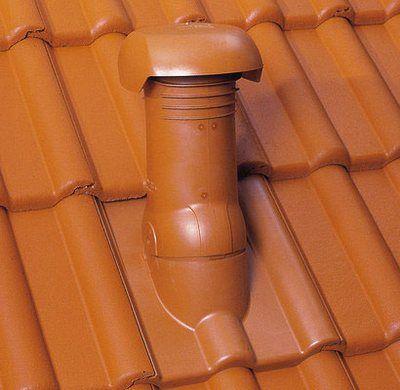

Schornsteindurchgang durch ein Ziegeldach

Der Brandschutz sowie die Abdichtung des Ofens und des Dachbodens hängen davon ab, wie korrekt die Arbeiten ausgeführt werden. Ein unsachgemäß installiertes Abgassystem für Gase, die während des Verbrennungsprozesses freigesetzt werden, kann dazu führen Feuer! Diese Gase sind außerdem gesundheitsgefährdend und Leben einer Person, ihre Ansammlung unter dem Dach von Wohngebäuden bildet eine gefährliche Schicht, die bei Erreichen einer kritischen Masse irreparable Schäden für die menschliche Gesundheit und sogar den Tod verursachen kann!

Die Folgen sind schlimm durchgeführt Arbeiten zum Abdichten des Schornsteins beim Austritt durch das Dach können wie folgt sein:

• Wenn das Rohr nicht vor Feuchtigkeit geschützt ist, zerstört Feuchtigkeit mit der Zeit leicht das Schornsteinmauerwerk, dringt in die Fugen ein und korrodiert den Mörtel, was im schlimmsten Fall auch zu Dachbodenrauch führen kann — und zum Feuer.
• Feuchtigkeit, die in undichten, abgedichteten Löchern um das Rohr herum auftrat, das Mauerwerk hinunterfloss und eindrang Innerhalb Schornstein und kann zur Bildung von Pilzen führen. Müssen, zu ... haben Rohr wechseln u Vielleicht — sogar ein Teil des Ofens.
• Staunässe nicht nur bei Rohren, sondern auch bei Dampfsperr- und Dämmstoffen kann zu deren Bruch führen.
• Durch den Verlust der Dichtigkeit der Wärmedämmung erhöht sich der Wärmeverlust des Gebäudes.
• kann sein Verletzung der Luftzirkulation auf dem Dachboden, die wird führen verringern Feuchtigkeitsaustausch.
• Das Eindringen von Feuchtigkeit in die Risse bei Temperaturänderungen bildet Eis, das die Risse ausdehnt, und destruktive Prozesse werden aktiver.
• Durch Feuchtigkeit kann die gesamte Dachkonstruktion brechen. — Wenn sie werde fallen auf der Fachwerkstruktur und wird beginnen Sie Bund.

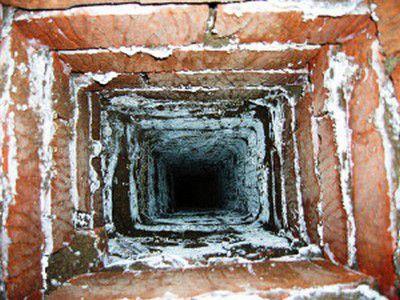

Feuchtigkeit tötet den Schornstein

Ein solches Bild kann in einem Rohr mit schlecht abgedichteten Spalten ringsherum auftreten Sie. Um ein solches Problem zu vermeiden, muss die Installation des Rohrauslasses durch das Dach sorgfältig und fachmännisch durchgeführt werden.

Korrekte Durchführung des Schornsteinrohrs durch das Dach

Zu Beginn dieses Prozesses müssen Sie die festgelegten Regeln lernen und befolgen SNiP 41—03—01—2003. Schornsteininstallationsarbeiten sind in folgenden Fällen erforderlich:

• beim Bau des Daches;
• bei der Reparatur eines Daches;
• B. beim Einbau einer Heizung oder beim Bau eines Ofens.

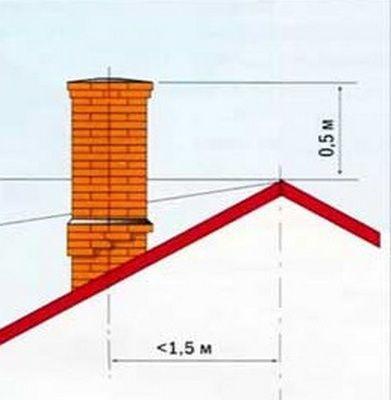

Die optimale Position des Schornsteins auf dem Dach ist 1,5 m vom First entfernt

Erfahrene Ofenbauer raten dazu, den Rohrauslass näher am höchsten Punkt des Dachfirsts zu platzieren und mindestens einen halben Meter darüber zu ragen. Für die ist das bequem was im Bereich über dem Rohr sammelt sich weniger Schnee, was wenn es schmilzt, nimmt der ri absk prSchwellung.

Liegt der Rohrkopf tiefer an der Dachschräge, ist er Auch muss mindestens einen halben Meter über der Beschichtung angehoben werden.

Es ist zu beachten, dass die Art des Schornsteins und seine Ausführung bei diesem Prozess sehr wichtig sind, da es mehrere Möglichkeiten gibt, diesen für das ganze Haus wichtigen Knoten zu gestalten. Das Entfernen des Kopfes hat unterschiedliche Designs und hängt von der Form und dem Material ab, aus dem der Schornstein besteht, dem Ort seines Austritts und der Größe. Schornstein Rohre können aus Metall, Ziegel, Asbestzement oder Keramik bestehen. Für jeden Rohrtyp ist ein Durchgang angeordnet sicher Weg.

Das Design von Ziegelrohren, die durch das Dach ausgegeben werden, hat eine eigene Installationsart. Der verputzte Rohrkopf wird auf ganz andere Weise abgedichtet, und ein Keramik- oder Metallschornstein verfügt über mehrere Methoden zum Abdichten der Nähte zwischen ihm und dem Dach.

Das Material des Daches spielt auch eine wichtige Rolle bei der Gestaltung der Nähte um den Schornstein.

Für verschiedene Arten von Dachmaterialien ist es einfach, ein spezielles Element zu finden, das dazu beiträgt, den Schornstein wasserdichter zu machen zuverlässig. Die Hauptsache — Wählen Sie die richtige Steigung dieses Elements. Sehr wichtig, zu das Rohr war so in der Öffnung des Daches angeordnet, dass zu Der Abstand zwischen ihm und dem Dach sowie den Sparren betrug mindestens 5—7 cm Diese Lücken sind mit nicht brennbarem Isoliermaterial wie Asbest gefüllt.

Elemente zum Isolieren von runden Rohren

Um ein rundes Rohr herauszubringen, das aus Metall oder Keramik bestehen kann, müssen Sie ein Loch in das Dach bohren. Um das Loch herum wird von der Innenseite des Dachs aus empfohlen, ein Blech oder eine speziell angefertigte Metallplatte mit einem Loch für das Rohr zu befestigen.Gegebenenfalls müssen Sie zusätzliche Stangen für deren Befestigung hinzufügen Kiste.

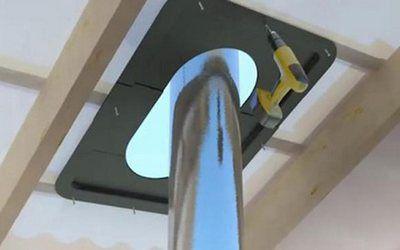

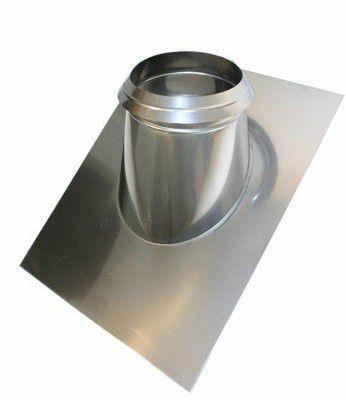

Metallschürze um den Schornstein

Das Dach kann unterschiedliche Neigungen haben, und davon hängt ab, welches Dämmelement, Dachdurchdringung genannt, für die Abdichtung gewählt werden soll. Im Baumarkt gibt es eine große Auswahl an verschiedenen speziell für dieses Verfahren konzipierten Hilfselementen in unterschiedlichen Formen und Durchmessern.

Elastische Dachdurchdringung

Ein Rohr, das durch ein Dach mit Gefälle führt, erfordert dementsprechend ein spezielles Absenkgefälle. Ebenfalls, man kann sagen, was Sie Die Wahl hängt von dem Material ab, mit dem das Dach bedeckt ist. Dies wird berücksichtigt, um die beste Dichtwirkung zu erzielen.

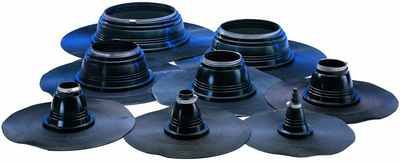

Silikondichtungen für flexibles Eindringen

Die Dachdurchdringung ist eine Pyramide, die aus mehreren Stufen besteht. Die Pyramide befindet sichan an flexibler quadratischer oder runder Flansch. Das gesamte Element besteht aus Silikon oder widerstandsfähigen Gummisorten, wenn auch manchmal einer Sie Teile können auch aus Aluminium sein. Aufgrund der Elastizität dieser Materialien lässt sich die Durchdringung gut mit jedem Dach kombinieren und reagiert nicht auf die Auswirkungen von Wind oder Schnee.

Zu den positiven Eigenschaften solcher Produkte gehören:

• Beständigkeit gegen chemische und ultraviolette Einflüsse;
• Beständigkeit gegen Temperaturänderungen, aus -50 bis + 130 Grad;
• Flexibilität;
• große Auswahl an Farben — sie können an jede Dachfarbe angepasst werden;
• Ästhetik, Gelegenheit geben Vollständigkeit der Beschichtung;
• Dank der guten Anpassung an das Dach garantiert die Durchdringung eine hervorragende Dichtigkeit;
• Teil Flexibilität gibt Wahrscheinlichkeit Sie Montage auf jeder Dachschräge.

Da Durchdringungen in verschiedenen Größen hergestellt werden, müssen sie entsprechend dem Durchmesser des Schornsteins und der Dachneigung richtig ausgewählt werden. Die Abmessungen sind auf dem Körper des Elements selbst angegeben.

• Die direkte Durchdringung wird hauptsächlich auf Dächern mit einer leichten Neigung von etwa 25 Grad und auf Flachdächern verwendet.
• Eckdurchbruch, dessen Flansch sein sollte Fest unter sicher B. 20 Grad, werden verwendet, um Rohre abzudichten, die auf Dächern mit einer Neigung von mehr als 25 Grad installiert sind.
• Universelle Durchdringung, die auf jeden Durchmesser eingestellt werden kanntr truby, sieht so aus: Auf jeder Stufe der Penetrationspyramide ist der Durchmesser angegeben, für den sie bestimmt ist. Nur Meister Überreste Schneiden Sie das überschüssige Oberteil ab und machen Sie es Sie Rohrmontage.

Einbau einer weichen Dachdurchführung für ein Kaminrohr

Die Installation dieses Abdichtungselements ist ganz einfach:

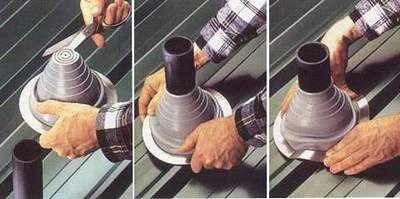

Der Installationsprozess ist einfach und unkompliziert

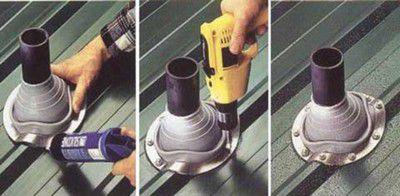

Nach dem Abdichten - mit selbstschneidenden Schrauben am Dach befestigt

• wenn gekauft universelle Option, der überschüssige Teil wird davon abgeschnitten;
• Des Weiteren Die Durchführung wird auf das Rohr gesteckt und gegen das Dach gedrückt. Wenn das Dach gerippt ist, sollte die Abdichtung erfolgen akzeptieren bilden Rippen Beschichtungen;
• dann unterwegs geht dichtmittel, das die Kanten des Flansches verschmiert und fest gegen das Dach drückt;
• letzter Schritt geht Befestigung der Durchführung entlang des Flansches am Dach mit selbstschneidenden Schrauben oder Nieten.

Auf den präsentierten Fotos ist der Installationsprozess der Abdichtung deutlich zu sehen.

Metalldurchdringung

Eine weitere Option zur Abdichtung metallisch Rohre werden können metallisch die gleiche Durchdringung, die auch ist zu verkaufen in fertiger Form.Es hat hervorragende Eigenschaften, kann jedoch nur auf einem Dach installiert werden, das kein Reliefmuster aufweist, z. B. weich. Noch Voraussetzung für eine dichte Montage des Flansches am Dach ist ein perfekt abgestimmter Winkel des Elements zur Dachneigung.

• Es gibt verschiedene Modelle von Metalldurchdringungen. Bei einigen von ihnen wird das Rohr von innen befestigt und gelötet, und der obere Kopf des Schornsteins wird aufgesetzt und außen verschweißt.

Metallflansch für Rundrohr

• Kann sein und eine weitere Möglichkeit, wenn das Rohr durch die Durchführung hindurch und von oben zu durchtritt Sie Ist repariert abnehmbar Metallteil, das keine Feuchtigkeit eindringen lässt Innerhalb.
• Der Flansch wird mit einem Dichtmittel auf das Dach geklebt und dann mit selbstschneidenden Schrauben verschraubt.

Quadratisches, rechteckiges Rohr

Ein gemauerter Schornstein hat fast immer eine quadratische oder rechteckige Form. Über den Dachboden wird es auf das Dach gebracht. Des Weiteren Im Dach wird ein Loch gemacht, das sollte sein von innen mit einem Blech mit einem Loch in der Mitte in Form einer Pfeife verziert. Durch dieses Fenster wird der Kopf auch auf der Dachfläche dargestellt. Diese Option ist praktisch, wenn der Schornstein häufig entfernt wird Kiste B. im Dach, wenn ein Weichdach installiert wird.

Wenn ein Kiste Eingerichtetan an sicher Entfernung (z. B. Schieferdach), gut, wenn Rohr wird bestehen zwischen den Sparren. Es kommt aber auch vor, dass das Rohr an einem der Dachträger anliegt oder zu weit von den Rohrwänden entfernt ist. In diesem Fall müssen zusätzliche Details des Sparrenbalkensystems angeordnet werden, mit denen Sie die hitzebeständige Isolierung und Abdichtung um den Schornstein herum befestigen können.

Wenn das Vierkantrohr durch das Dach geführt wird, werden die Nähte rund Sie sind mit nicht brennbaren Materialien abgedichtet, und auf der Oberseite ist eine speziell geschnittene Durchführungshülse aus Metall angebracht.

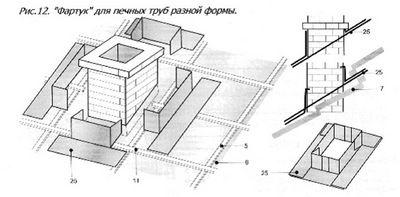

Zusammenklappbare Schürze für einen gemauerten Schornstein

Die Figur zeigt eine Schürze bestehend aus vier Teile, die auf einfache Weise zusammengebaut werden. Eine solche Durchdringung wird unter der Dacheindeckung angeordnet und darauf das Dachmaterial verlegt. Die entstandenen Risse im Bereich des Metallanschlusses am Rohr und beim Anschluss an das Dach werden mit Dichtmasse abgedichtet.

Wenn die Abdichtung auf dem Dachmaterial durchgeführt wird, wird sie mit einer Schicht aus weicher Abdichtung hergestellt, die aus einem speziellen Klebeband besteht, das auf der Basis von Aluminium und Blei hergestellt wird. Es ist gut mit einem Dichtmittel auf jeder ebenen Fläche befestigt oder haben bestimmt Hilfe.

Rechteckrohr mit fertiger Durchführung

Auf dem Rohr selbst wird auch eine weiche Abdichtung auf das Dichtmittel gepflanzt und mit speziellen Metallstreifen befestigt. Das Foto zeigt deutlich das Design eines solchen Schutzes.

Eine der Optionen für den Durchgang des Schornsteinrohrs durch das Dach - Video-Tutorial

Durchgang eines Kaminrohres durch ein Ziegeldach

Separat möchte ich über den Durchgang des Rohrs durch das Ziegeldach sprechen. Die Hersteller haben an ein spezielles Element gedacht, das das Reliefmuster der Fliesen wiederholt und ein Loch für das Rohr hat. Auch dafür wird ein Rohr aus dem gleichen Material ausgewählt.

Eine bequeme Lösung, aber leider funktioniert sie nicht für einen Schornstein

Diese Elemente eines Ziegeldaches bestehen aus sehr widerstandsfähig Kunststoffe. Sie werden in den gleichen Farben wie die Fliesen hergestellt, und Sie können immer den richtigen Farbton wählen, der für ein bestimmtes Gebäude geeignet ist.Solche Dachteile aus Kunststoff werden jedoch nur für Lüftungskanäle installiert, da sie den hohen Temperaturen, die mit dem Rauch eines Ofens einhergehen, wahrscheinlich nicht standhalten.

Sicherheitskriterien für die Durchführung des Schornsteinrohrs durch das Dach

Unmöglich, im Umfang einer Publikation alles abzudecken Schornstein Optionen durch die Decke gehen und von allen wichtigen Kniffen in diesen Werken erzählen. Aber es gibt einige Dinge, die Sie wirklich wissen müssen.

• Bei der Konstruktion einiger Dächer gibt es Schichten aus verschiedenen Materialien, die keine ausgeprägten feuerfesten Eigenschaften haben. Daher ist es sehr wichtig, Brandschutzregeln aufzustellen.

Damit Um Holzböden und andere brennbare Materialien zu sichern, werden spezielle Kästen um den Schornstein beliebiger Form gebaut.

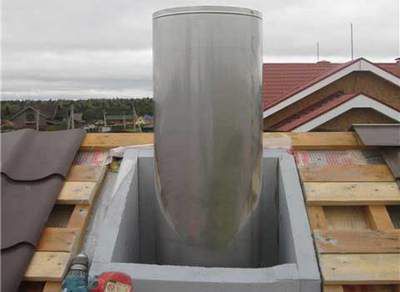

Das Rohr wird in eine spezielle feuerfeste Box gelegt

Diese Option ist sehr praktisch für Dächer, die mit Schiefer, Ziegeln oder anderen Materialien bedeckt sind Volumen Zeichnen sowie für weiche Dächer. Die Box ist ausgerichtet mit Kisteauf dem die Dacheindeckung verlegt wird. Er muss haben sicher Dicke zu zuverlässig schützt die gesamte Schicht Latten und installiert auf Deutsch Dampfsperre und Isolierung vor möglicher Überhitzung und Feuer. Es ist nicht schlimm, wenn auch noch ein Abstand von ca. 5 vorhanden ist—7cm

• Beim Kauf einer Penetration müssen Sie darauf achten Sie Verlässlichkeit und Beständigkeit gegen extreme Temperaturen und erhöhte Hitze, und nur dann auf wasserdichte Eigenschaften.
• Die richtige Installation des Rohres ist sehr wichtig und Sie Durchgang durch das Dach, da es nicht nur ein dekoratives, sondern auch ein funktionales Element ist.Wir dürfen nicht vergessen, dass die Sicherheit Ihrer Gesundheit und Ihres Eigentums von der korrekten Installation dieses Geräts abhängt.
• Die bei solchen Arbeiten verwendeten Materialien müssen die notwendigen Anforderungen für dieses spezielle Gerät erfüllen. Es ist beispielsweise nicht möglich, Lüftungsrohre für zu verwenden Entrauchung von Heizgeräten. Achten Sie darauf, die Eigenschaften der gekauften Materialien zu kennen, und wenden Sie sich im Zweifelsfall besser an einen Spezialisten.

Wie auch immer, wenn Sie nie handelte nicht Bei dieser Art von Arbeit ist es das Risiko nicht wert. Die beste Option wäre, den Meister einzuladen, der produziert hat das mehr als einmal verarbeiten. Es wird die Aufgabe schnell bewältigen und das Gesamtbild des Daches nicht beeinträchtigen.
