Kamingerät im Bad: Welches Design soll man wählen?

Kein Saunaofen kommt ohne die richtige Ausstattung aller seiner Teile und Abteilungen aus. Die Einrichtung des Schornsteins im Bad ist etwas anders aus Schornstein Heizsysteme für Zuhause. Deshalb, um die größtmögliche Effizienz der Funktionen des Saunaofens zu erreichen, ist es sehr wichtig, alle Nuancen des Baus nicht nur des Feuerraums und des Ofens, sondern auch des Schornsteins zu berücksichtigen.

Die Vorrichtung des Schornsteins im Bad für einen Holzofen

Es sollte sofort angemerkt werden, dass die Einrichtung dieser Hauptbadeanlage am besten von einem erfahrenen Meister durchgeführt wird, aber wenn Sie sich versuchen möchten, müssen Sie alle Feinheiten sorgfältig verstehen. Nicht nur wie schnell und gut sich das Bad erwärmt, sondern auch der Brandschutz hängt von einem richtig angeordneten Schornstein ab.

Arten von Schornsteinen

Grundsätzlich werden beim Bau eines Saunaofens zwei Arten von Schornsteinen verwendet — diese sind einheimisch und verbunden.

• Die Wurzelkamine werden separat neben dem Ofen gebaut und mit einem speziellen Rohr verbunden, das den Rauch in den Hauptkanal abführt. Diese Ansicht kann sogar zu zweit oder genutzt werden drei Öfen. Natürlich muss es in diesem Fall einen entsprechenden Innendurchmesser haben, und Rohre von verschiedenen Heizungen werden in unterschiedlichen Höhen montiert.

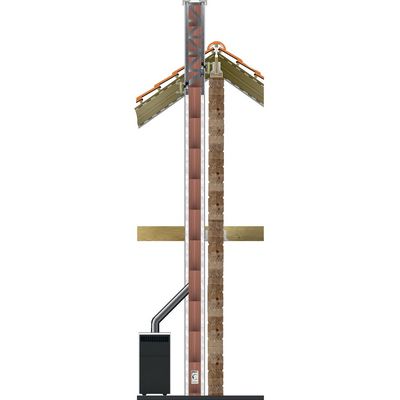

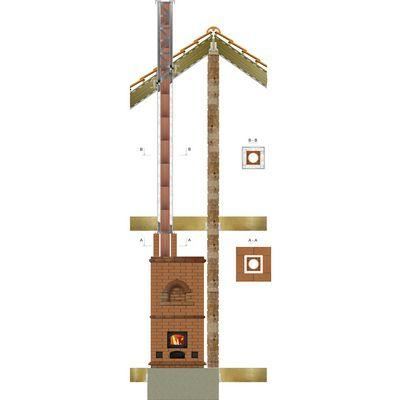

Das Wurzelschema des Schornsteins

• Die Schornsteinsysteme mit eingebautem Rohr unterscheiden sich von den einheimischen dadurch, dass sie direkt am Ofenrohr installiert und durch eine Wand oder ein Dach auf die Straße geführt werden. In Badehäusern Gastgeber bevorzugen häufiger montierte Schornsteine.

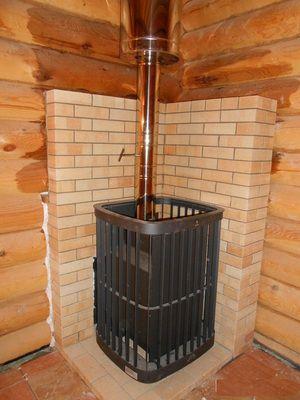

An der Wand befestigter Schornstein

Schornsteine ​​können auch geteilt werden an anaußerhalb und innerhalb.

• Die ersten werden durch die Wand herausgeführt, und ihr Hauptteil verläuft entlang der Straße, wo sie mit Hilfe von Klammern an der Wandoberfläche befestigt wird. Aber es muss gleich gesagt werden, dass die Außenansicht des Schornsteins nicht für ein Bad geeignet ist, da es schneller abkühlt, egal wie gut es ist isoliert. Bei einem Bad ist es nämlich ein unverzeihlicher Luxus, überschüssige Wärme zu verlieren.

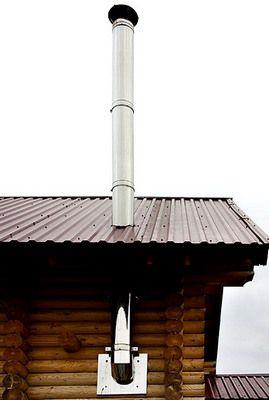

Schornstein im Freien

• Intern Schornstein Systeme werden häufiger installiert, daher lohnt es sich, mehr über sie zu erfahren.

Schornstein nach innen durch die Decke

Einer der HauptvorteileFernseher vnMorgenschornstein ist seine maximale Vertikalität, die zu einem guten Luftzug beiträgt. Es hat jedoch sicherlich seine Nachteile:

- Für das Gerät im fertigen Gebäude müssen Sie Löcher in die Decke und das Dach schneiden (stanzen) und auch herstellen zuverlässig Wasserdichtigkeit. Außerdem, müssen, zu ... haben hart arbeiten, um den Durchgang in der Decke mit hitzebeständigem Material zu isolieren;

- Ein Schornstein, der nach außen führt, ist viel einfacher zu reparieren als ein interner.

Aber trotz mögliche Nachteile, Hitze, weggegeben in den Raum, es ist viel wichtiger für das Bad, also ist es besser, nicht zu faul zu sein und es drinnen zu verbringen, um die Badwärme nicht zu verlieren und keinen überschüssigen Brennstoff zu verbrennen.

Materialien und Merkmale der Herstellung eines Schornsteins für einen Holzofen

Die Wahl des Materials für den Schornstein hängt davon ab, welcher Ofen in der Badewanne installiert ist.

• Ein Steinofen kann mit einem Schornstein ausgestattet werden, ebenfalls aus Ziegel, Metall oder aus Asbestzement.
• Die Metallversion des Ofens mit einer ausgestatteten Heizung wird normalerweise mit demselben Schornstein ergänzt (seltener — aus Asbestzement). Aber meistens Das — Metallrohre mit einer Isolierschicht sogenannt Sandwich-Schornsteine.

Badekamin aus Metall

• Asbestbeton die Option von Schornsteinen, insbesondere für Saunaöfen, ist unerwünscht das wichtigste Grund — ist die Porosität des Materials. Aufgrund der strukturellen Eigenschaften von Asbestzement Kondensat Überreste an den Kanalwänden lange Zeit an oder sogar in diese absorbiert, was zur Zerstörung des Materials führt. Ein solches Rohr kann bersten oder, wenn es ausbrennt, sogar explodieren. Um die Bildung von Kondensat zu reduzieren, wird das Asbestzementrohr mit einer Wärmedämmung verkleidet und mit Mauerwerk ausgekleidet.

Aus welchem ​​Stoff weder war Schornsteinrohr fertiggestellt Sie die Teile müssen hermetisch miteinander verbunden sein und das Mauerwerk darf keine Lücken aufweisen. Diese Fehler machen es möglich zu treffen Innerhalb kalte Luft, die nicht nur die Traktion verringert, sondern auch zur Kondensatbildung beiträgt.

Durchmessertr trubi muss auch richtig berechnet werden — Wenn es mehr als nötig ist, kühlt der durch sie aufsteigende Rauch schnell ab, was Auch trägt zur Kondensatbildung bei.

Es lohnt sich, der Wahl der Dicke des Kaminrohrs des Bades besondere Aufmerksamkeit zu schenken. Die innere Version des Schornsteins muss Wände von mindestens 12 cm haben und die äußere - 38—40 cm dick. es ist das gleiche wird sparen durch schnelles Abkühlen meintvon Feuchtigkeitskondensation.

Der wichtigste Faktor für diesen Abschnitt des Ofens ist die ideale Glätte der Rohrinnenwände. Es sorgt für die nötige Traktion und meint, Ruß lagern sich nicht in großen Mengen an den Wänden ab. Poröse Oberflächen können eine große Menge an Verbrennung ansammeln, aus der der Schornstein stammt müssen, zu ... haben oft genug reinigen. Wenn ein gemauertes Schornsteinrohr gebaut wird, dann auf dem Dachboden Sie mit Lehmmörtel eingerieben und herstellen Sie tünchen. Dank dieser Vorkehrungen können Risse im Mauerwerk oder andere Mängel auftreten wird sein sofort erkennen, Schwarz Rauch wird werden Sickern Sie durch die Ritzen der Fugenmasse und tünchen Sie sie gut wird sein es wird gesehen. Dies ist ein optisches Signal für die Notwendigkeit einer dringenden Reparatur.

Manchmal wird für Badeöfen eine kombinierte Schornsteinkonstruktion verwendet. In diesem Fall besteht der untere Teil aus Ziegeln und der obere Teil, der durch die Böden und das Dach führt, aus einem modernen Sandwichrohr.

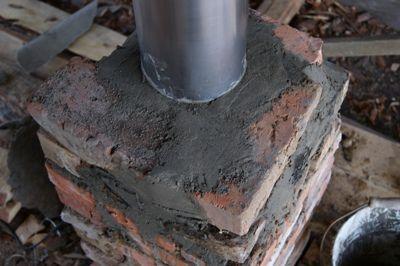

Übergang von Ziegel- auf Metallschornstein

Mit dieser Option können Sie saubere kleine Passagen arrangieren, die mit hitzebeständigem Material einfacher zu arrangieren sind.

Schornstein Sicherheit

Es ist zwingend erforderlich, einen hohen Brandschutz des Schornsteins für das Bad zu gewährleisten. Achten Sie dazu, wie oben erwähnt, besonders auf die Dichtheit der Verbindungen der einzelnen Rohrteile sowie auf das Schneiden, wenn der Schornstein durch die Böden und das Dach geführt wird.

An Stellen, an denen das Rohr durch die Decke verläuft, muss isoliert werden Sie aus Holzelementen mit hitzebeständigem Material — es kann Asbest, Mineralwolle, Sand oder Blähton sein.

• Dazu an der Decke an Ort und Stelle Schornsteindurchgang Eine Metallplatte ist mit einem Loch befestigt, durch das sie hindurchgeht verpasstes Rohr.
• Von der Seite des Dachbodens ist eine Art Kasten angeordnet, der 10 Meter höher sein sollte als der Dachboden.—15 Zentimeter. Darin wird Isoliermaterial eingelegt oder eingegossen, das wird sparen Holzböden vor hohen Temperaturen Schornstein Rohre. Das Rohr muss sein zumindest, 25 Zentimeter von brennbaren Bodenmaterialien.

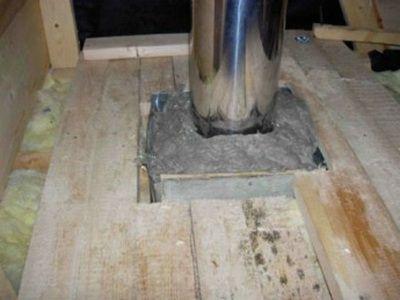

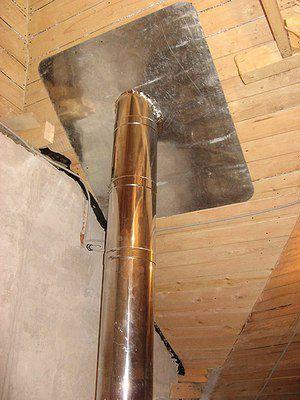

Rohrdurchführung durch die Decke

• Es ist sehr wichtig, sich zu arrangieren thermisch isolierend Schutz nicht nur in der Decke, sondern auch an der Holzwand des Bades. Meist Bad Gebäude sind aus Kiefernholz gebaut, und Sie Das Holz ist ziemlich harzig und kann durch die hohen Temperaturen des nahe gelegenen Schornsteins leicht überhitzen und sogar ausbrennen. Daher muss die Wand mit nicht brennbarem Material gesichert werden. — es kann sich um spezielle Trockenbauwände, Asbest, Mauerwerk, Folie handeln Mineralwolle oder eine Kombinationsmöglichkeit.

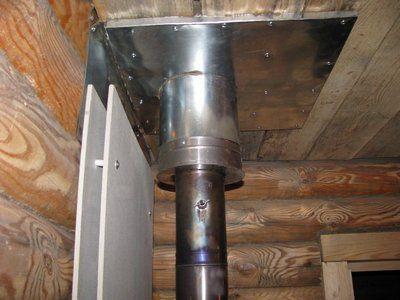

Es ist sehr wichtig, nicht nur die Decke, sondern auch die Wände zu schützen

• Nach Durchquerung des Dachgeschosses wird der Schornsteinkanal durch das Dach geführt und überragt dieses um mindestens anderthalb Meter.
• Um den Schornstein herum ist beim Durchgang durch die Überdachung eine Abdichtung angeordnet, die erhalten bleibt Kiste Dächer vor eindringender Feuchtigkeit und meint und vom Auftreten von Schimmelpilzen und Zerstörung.

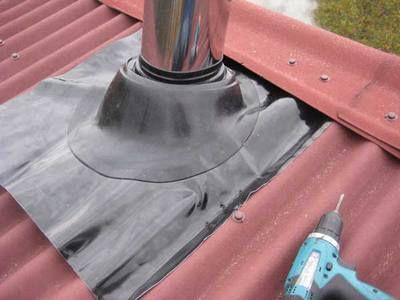

Der Durchgang durch das Dach muss wasserdicht gemacht werden

• Auf den Pfeifenkopf wird ein spezieller Schutzpilz aufgebracht und ein Funkenfänger angeordnet.

Wassertank

Im Kaminsystem des Bades, errichtet aus Metall Sandwich-Rohr, manchmal eingebettet Metall Tank zum Erhitzen von Wasser, in dem es passiert bloßer Teil Schornstein.Tanks können unterschiedlich sein Volumen - Das Erstens, hängt von der Leistung des ausgewählten Ofens ab.

Achten Sie bei der Wahl dieses Kaminzubehörs am besten auf ein Edelstahlprodukt, das lange hält. Natürlich müssen Sie sich auf den Durchmesser konzentrierentr trder Boden des Schornsteins, auf dem der Tank stehen wird Fest. Es ist besser, das gesamte Set in einem Bausatz zu kaufen, damit Sie eine bereits montierte Struktur nicht zerlegen müssen.

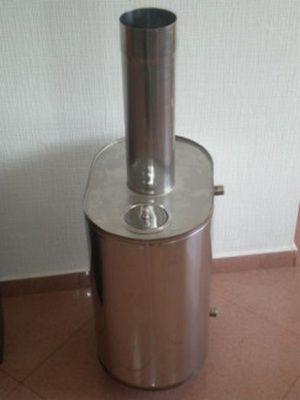

Fertiger Schornsteinteil mit Wassertank

Am Wassertank sind Abzweigrohre vorgesehen, auf die Abteilungen aufgesetzt werden. Schornstein Rohre. Sie müssen eng aneinander anliegen, da sonst der Schub abnimmt und Kohlenmonoxid in den Raum gelangen kann.

Ein Wassertank aus Metall ist auch in das Design eines gemauerten Schornsteins eingebaut. In diesem Fall erwärmt sich die heiße Luft aus dem Ofen, die daneben vorbeiströmt überflutet in den Wassertank. Einbettung Kapazität, müssen Sie einen Platz in der Wand des Schornsteins bereitstellen, an dem sich ein Wasserhahn und ein Rohr mit einem Wasserhahn befinden, um den Tank zu füllen.

Schema der Vorrichtung des Badekamins

In diesem Diagramm sind alle oben genannten Abschnitte des Schornsteinsystems des Saunaofens gut sichtbar.

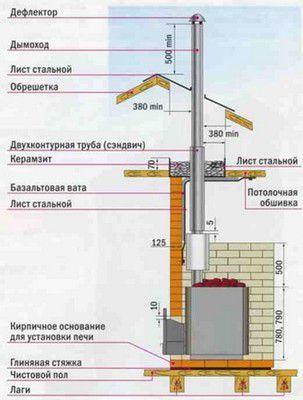

Ungefähres allgemeines Schema einer Badekaminvorrichtung

Es ist erwähnenswert, dass der Saunaofen mit seiner Feuerkammer normalerweise ist herauskommen zum anderen Zimmer - Ankleidezimmer. Dafür ist gesorgt zu es bestand keine Verbrennungsgefahr beim Waschen, und zu Der Wärter hatte die ganze Zeit die Möglichkeit, Brennholz in den Feuerraum zu legen.

Direkt rein Bannom Der Raum hat den Ofen selbst mit einem Metall Kiste, die umschließt glühend heiß Wände und ist von ihnen durch 10 getrennt—15 Zentimeter.In diesem Abstand werden Kieselsteine ​​​​gelegt, die beim Erhitzen Wärme an den Raum abgeben und wenn Sie Dampf bekommen möchten — Sie werden mit gewöhnlichem Wasser oder einem Aufguss duftender Kräuter bespritzt. Schornstein und eingerichtet Deutsch Panzer in dieser Ausführungsform befinden sie sich ebenfalls im Badehaus.

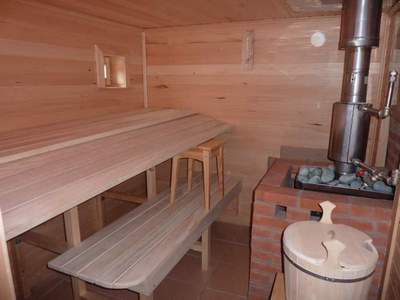

Ofen aus Gusseisen mit Reling, Metallkamin und Wassertank

Die Figur auch es wird gesehenwie der Schornstein durch die Böden und Dächer geführt werden soll und wie die vollständige Sicherheit seines Betriebs gewährleistet werden kann.

Basierend auf diesem Schema können Sie ganz einfach selbst einen Schornstein arrangieren, wenn Sie alle Regeln, Regeln, Abmessungen und strikt einhalten Bände Isoliermaterialien.

Video: eine interessante Version des Kamingeräts im Bad

Alles funktioniert - wie von durchAufbau des Ofens und nach Gerät Sie Schornsteinsystem - müssen mit aller Verantwortung und Genauigkeit durchgeführt werden. Es muss daran erinnert werden, dass nicht nur die Sicherheit des Bades selbst, sondern auch das Leben der Menschen, die es benutzen, von der Herangehensweise an dieses Problem abhängt.
