Schornsteingerät in einem Privathaus

Eine der Hauptkomponenten in der Heizungsanlage ist der Rauchabzug.

Kesselschornsteingerät in einem Privathaus

Schornsteingerät in einem Privathaus — ein ziemlich komplizierter und wichtiger Vorgang, da nicht nur die ordnungsgemäße Funktion der Heizung, sondern auch die Gesundheit der Bewohner des Hauses von der korrekten Bedienung abhängt.

Die Funktionen des Schornsteins sind zu Entfernen Sie schädliche Produkte, die bei der Verbrennung von Kraftstoff zusammen mit Rauch freigesetzt werden, so dass ein Auslaufen jedoch nicht zulässig ist möchten Teile dieser DingeFernseher in das Zimmer.

Ein weiterer, nicht weniger wichtiger Faktor bei der Anordnung des Schornsteins ist seine Brandsicherheit. Es ist notwendig, seinen korrekten Durchgang durch Decken und Dächer sicherzustellen und ihn von Wänden aus brennbaren Materialien zu isolieren. Wenn Sie beim Aufbau dieser Heizungskommunikation alle Regeln beachten, können Sie dies erreichen Sie hervorragende Arbeit seit vielen Jahren, natürlich bei der jährlichen vorbeugenden Wartung.

Verbindliche Regeln

Alles muss so gemacht werden zu keine weiteren Probleme mit Regulierungsbehörden bekommen und sich auch absolut sicher fühlen, und dafür lohnt es sich, die verbindlichen Regeln und Vorschriften für den Bau und Betrieb von Schornsteinen für Heizgeräte zu studieren. Dies gilt insbesondere für gemauerte Öfen und Kamine.

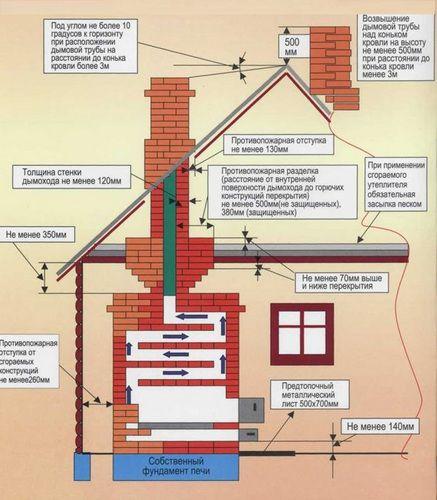

Ein visuelles Diagramm der Grundregeln für die Installation eines Schornsteins

• Backen muss ein eigenes Fundament haben. Diese Bedingung ist wichtig, da diese Struktur nicht von anderen Fundamenten des Hauses abhängen sollte. Bei Schrumpfung oder anderen unvorhergesehenen Bewegungen des Bodens kann die Schräglage des gemeinsamen Fundaments zu einer Verletzung des Mauerwerks nicht nur des Ofens, sondern auch des Schornsteins führen. Das Auftreten von scheinbar geringfügigen und nicht wahrnehmbaren Rissen kann auftreten ernst Gefahr für die Gesundheit der Anwohner.
• Das Gebläseloch muss sich in einer Höhe von mindestens zehn Zentimetern über dem Boden befinden, da es für eine ausreichende Sauerstoffzufuhr sorgen muss, wodurch die normale Verbrennung des Brennstoffs und der Zug im Schornstein gewährleistet sind.
• Aus Brandschutzgründen muss der Ofen mindestens 25 Zentimeter von den Wänden des Gebäudes entfernt sein, die aus brennbaren Materialien bestehen. Und die beste Option wäre noch und isolieren Sie die Wände mit hitzebeständigen Materialien.
• Bei der Anordnung des inneren Aufbaus des Ofens, wo der Schornstein eigentlich beginnt Rauchabzüge Kanälen ist die Anordnung der Reihen strikt einzuhalten. Das Überlappen mindestens einer der Kanalöffnungen kann das Haus mit Rauch bedrohen, mit allen daraus resultierenden Folgen.
• Der Ofenkörper selbst muss 35 Meter unter der Decke liegen.—40 Zentimeter. Des Weiteren beginnt Schornstein Rohr.
• Es ist sehr wichtig, den richtigen Schnitt des Schornsteindurchgangs durch das Dachgeschoss zu arrangieren.Ziegelvorsprünge sollten vor dem Betreten der Decke und nach dem Ausschneiden auf dem Dachboden sieben Zentimeter hohe Stufen haben.
• Wenn das Dachgeschoss mit brennbaren Heizkörpern isoliert ist, muss mindestens eine Sandschicht darauf gelegt werden fünf sieben Zentimeter.
• Beim Brandschneiden im Dachgeschoss muss der Abstand von der Innenwand des Schornsteins zu brennbaren Materialien mindestens 50 cm betragen, dazu wird die Schornsteinschürze ausgelegt, die sich direkt im Dachgeschoss befindet.
• Die Wandstärke des gemauerten Schornsteinrohrs sollte 12 betragen—15 Zentimeter.
• Wenn das Rohr herauskommt auf dem Dach Distanz mehr drei Meter vom Schlittschuh Horizontal, Höhe Sie sollte geneigt sein vom Horizont nicht mehr als 10 Grad. Wenn das Rohr lokalisiert istan an Kürzer, sollte er den Grat um mindestens einen halben Meter überragen.
• Diese Regeln werden von den Diensten bereitgestellt von durchBrandschutz und unbedingt einzuhalten.

Schornstein für Metallöfen und Kessel

Schornsteine ​​für Gusseisenöfen sind einfacher aufgebaut und es gibt zwei Arten:

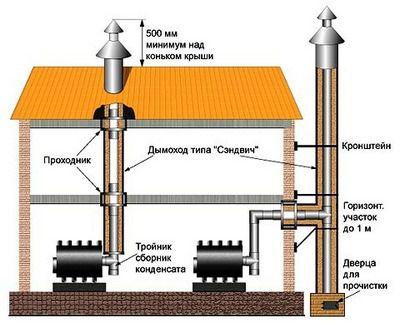

Zwei Optionen für einen vorgefertigten Metallschornstein

• Der erste von ihnen, der in der Abbildung gezeigt wird, ist in der Ausführung komplizierter als der zweite, da er durch alle Decken im Inneren des Gebäudes verläuft. Besonders arbeitsintensiv Es wird Verfahren geben, um es im Dach anzuordnen und die Nähte um das Rohr herum wasserdicht zu machen.

Aber der Vorteil dieses Schornsteins — in größerer Wärmespeicherung in den Räumen und in der Tatsache, dass sie heizen können noch und der zweite Stock oder Dachboden, durch den das Rohr verlaufen wird.

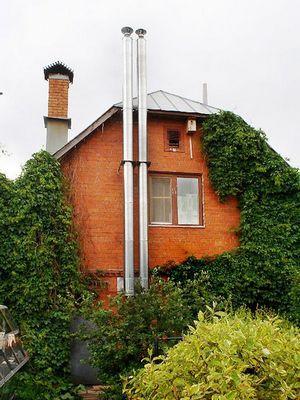

• Die zweite Option für den Schornstein eines Metallofens ist das Design, fast komplett entlang der Straße laufen. Im Haus Überreste nur Sie Teil, das horizontal befestigt ist. Es ist eine Ablenkung von vondie Heizeinrichtung ist ein Segment, das gerade oder in Form eines sogenannten Knies sein kann. Es tritt durch die Wand zur Straße aus und in einen vertikalen Schornstein ein, der sich parallel zur Wand erhebt. Ein solches Gerät ist sicherer und das Rohr nicht werde nehmen zusätzliche Bodenfläche. Sie Die Anordnung verursacht keine Probleme bei der Abdichtung auf dem Dach und Sie durch die Decke gehen.

Aber ein solches Design zu machen, ein Rohr für Sie Sie müssen sich für eine dickere Wärmedämmschicht entscheiden, die eine Dicke von bis zu 10 cm erreichen kann.Ohne eine solche Isolierung kühlt der Rauch in der Pfeife schnell ab, der Luftzug nimmt ab und auch Vielleicht die Bildung von Kondensat, das für den Ofen höchst unerwünscht ist.

Details für einen Metallschornstein

Musste man früher für einen anständigen Schornstein viel basteln oder einen erheblichen Betrag für einen Auftrag für einen Spengler ausgeben, produzieren heute Hersteller von Lüftungs- und Heizungsanlagen Fertigteile in verschiedenen Konfigurationen.

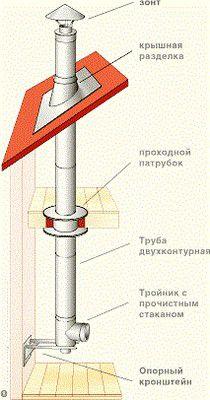

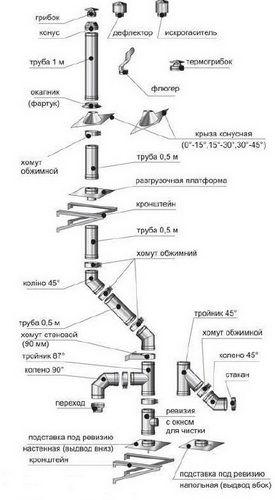

Details eines vorgefertigten Metallschornsteins

Solche Schornsteine ​​werden für unterschiedliche Durchmesser, Höhen und Dämmstärken hergestellt. Darüber hinaus wird auch weiteres Zubehör verkauft, das notwendig ist, um ein Schornsteinsystem an der Wand zu installieren und zu schützen Sie davor, getroffen zu werden Innerhalb Feuchtigkeit. Eine ungefähre Liste der für diesen Zweck vorgesehenen Teile:

• Rohre in verschiedenen Längen, ausgestattet spezielle Verriegelungsnuten, um sie mit anderen Teilen der Struktur zu befestigen.
• Eckübergänge aus Metall, in verschiedenen Winkeln ausgeführt.
• Schellen in verschiedenen Größen.
• Halterungen
• Boden-, Wand- und Deckenständer und Rohrverschraubungen.
• Tees, auch in verschiedenen Winkeln hergestellt.
• Abweiser, Pilze, Funkenfänger und Thermopilze.
• Verbindungsbögen mit dem erforderlichen Winkelbereich.
• Andere Kleinteile, die für die Installation des Schornsteins benötigt werden.

Wichtige Komponenten im Schornsteingerät

Es ist sehr wichtig, die komplexesten Schornsteinkomponenten richtig anzuordnen — Gänge durch den Dachboden, die Zwischendecke, das Dach und auch durch die Wand, wenn die Hauptleitung vollständig entlang der Straße verläuft.

Zwischenboden und Dachboden

Am schwierigsten ist es, Rohre richtig durch Decken, Wände und Dächer zu verlegen

Die Umrahmung des Schornsteindurchgangs in der Decke aus Holz erfolgt mit speziellen Düsen, die ihn von brennbaren Materialien isolieren, um deren Entzündung zu verhindern. Das Abzweigrohr hat einen größeren Durchmesser als das Rohr, sodass beim Verbinden ein Spalt entsteht, der auch zum Schutz vor Überhitzung beiträgt.

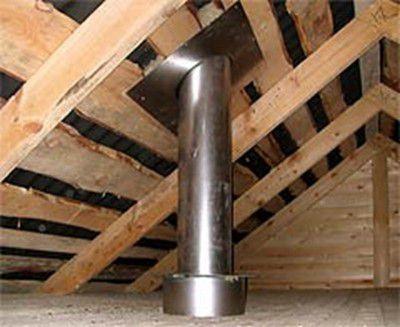

Schornsteindurchgang durch die Decke

Es muss ein Abstand zwischen dem Schornstein und der Decke vorhanden sein die Es ist notwendig, eine Folie oder Asbest nicht brennbares Material, die Dicke zu platzieren dem muss mindestens 7 sein—9 cm Folienisolator wird mit Folie verlegt Innerhalb.

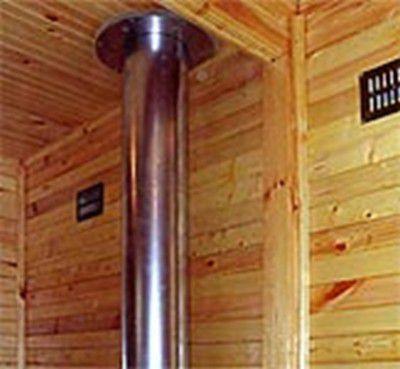

Das Rohr ist fest. Der Durchgang durch die Holzdecke ist mit einem Metallflansch abgedeckt

Es ist wichtig, sich daran zu erinnern, dass das Rohr anstelle des Durchgangs in der Decke keine Fugen haben darf, sondern fest sein muss.

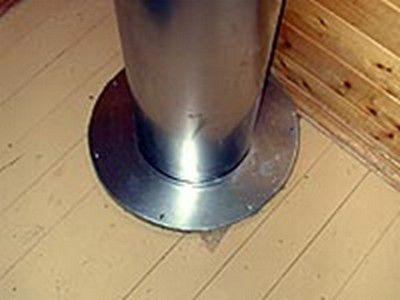

Dasselbe auf dem Boden

Wenn geplant ist, ein Rohr im Raum des Obergeschosses zu verlegen, sollte es herum angeordnet werden Sie Gehäuse, mit Lüftungsöffnungen, durch die heiße Luft in den Raum gelangt. Sie werden normalerweise von oben und unten in das Gehäuse gebohrt.Ein solcher Schutz ist erforderlich, um sich beim Aufheizen des Ofens nicht versehentlich an einem sehr heißen Rohr zu verbrennen.

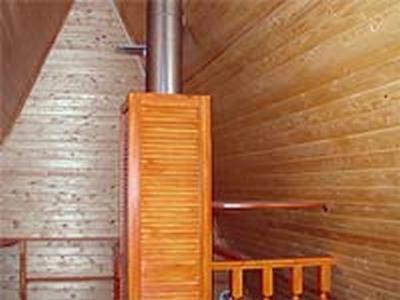

Mantelschutz gegen unbeabsichtigte Verbrennungen

An der Decke und am Boden des zweiten Stockwerks, an der Stelle, wo das Rohr durch die Böden verläuft, befinden sich Metallteile des Flanschrohrs, die die brennbaren Materialien des Bodens und der Decke bedecken.

Durchgang durch die Wand

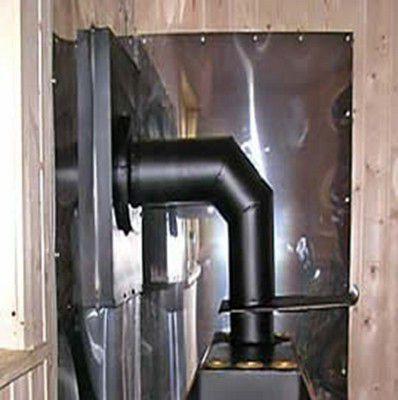

Obligatorische Wärmedämmung der Wände am Schornsteindurchgang

passieren Schornstein Rohre durch die Wand werden auf die gleiche Weise wie durch die Decke hergestellt, wobei spezielle Düsen am Schornstein angebracht werden, die dazu beitragen, brennbare Materialien vor hohen Temperaturen zu isolieren. Ebenfalls Rohrabschnitt, der in der Wand sein wird, umdrehen hitzebeständiges Material mit einer Dicke von mindestens 7—10cm

Durchgang durch das Dach

Der schwierigste Ort ist der Durchdringungsknoten durch das Dach des Rohrs. Es erfordert besondere Aufmerksamkeit bei der Arbeit, da die Sicherheit davon abhängt. Latten und Isolierung gegen äußere Feuchtigkeit sowie die allgemeine Brandsicherheit des Hauses.

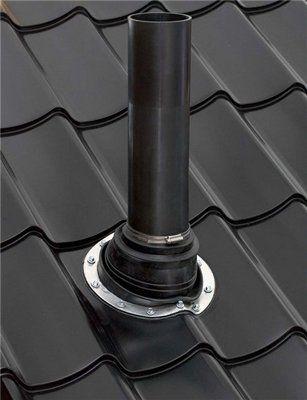

Gründliche Abdichtung des Daches am Rohrausgang

Dazu wird die Abdichtung von außen mit Hilfe eines speziellen Bandes oder „Durchgangs“ am Flansch, der am Kleb-Dichtstoff befestigt ist, von außen um das Rohr herum angeordnet und mit selbstschneidenden Schrauben angeschraubt.

Besondere Aufmerksamkeit - Wärmedämmung der Dachkonstruktion

Um eine Überhitzung zu vermeiden Latten, das Rohr muss sein gewickelt hitzebeständiges Material und von der Innenseite des Daches durch die Metallplatte führen.

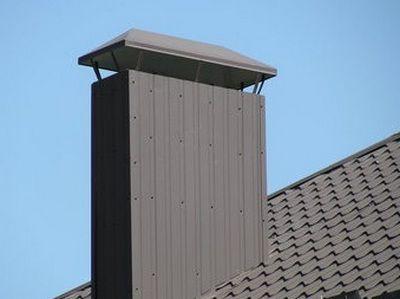

Der Schornstein erfordert einen obligatorischen Schutz mit einem Regenschirm

Der letzte Schritt bei der Installation des Schornsteins besteht darin, einen Regenschirm darauf zu installieren, der davor schützt Innerhalb Schmutz und Wasser.

Bedingungen für den Normalbetrieb

Das Design muss:

• effektiv gasförmige Abfälle der Kraftstoffverbrennung entfernen;
• sicher und bequem zu Hause sein;
• gute Traktion haben;
• hohen Temperaturen standhalten;
• sein geschützt vor Feuchtigkeit und Kondensat;
• Resistenz gegen äußere aggressive Umgebungen haben.

Schornsteine ​​​​können eine quadratische und zylindrische Form haben, letztere gilt als optimal, da sie weniger anfällig für die Ansammlung von Ruß und Ruß ist.

Andere Parameter, die auch durch Bauvorschriften angegeben sind:

• Teile aus legiertem Stahl, die für die Installation von Schornsteinen hergestellt werden, zeichnen sich durch ihre Korrosionsschutzeigenschaften aus und haben eine Dicke hinein hinein 0,5 cm;
• die Größe des Rohrdurchmessers muss der Größe der Ofendüse entsprechen oder etwas größer sein;
• Ein für einen Ziegelofen eingerichteter Schornstein ist mit Taschen ausgestattet, die sich am Boden der Schornsteinkanäle befinden und eine Tiefe von 20 haben—25 Zentimeter. Auf ihnen sind Türen installiert, durch die Ruß gereinigt wird überfallen;
• ein Metallschornstein darf nicht mehr als 3 Windungen haben;
• der Wenderadius eines Metallschornsteins darf nicht größer sein als der Rohrdurchmesser;
• das Rohr muss mindestens fünf Meter hoch sein.

All diese Bedingungen tragen dazu bei, einen normalen Schornsteinzug zu erzeugen und gesundheitsgefährdende Verbrennungsprodukte effektiv zu entfernen..

Ein kleines Video-Tutorial zum Installieren eines Schornsteins in einem Privathaus

Es muss daran erinnert werden, dass die Wahl eines Schornsteins nicht von seinen externen Daten abhängt, sondern von dem Ofen, an dem er installiert wird, sowie vom verwendeten Brennstoff und anderen Heizparametern. DeshalbBevor Sie einen Schornstein kaufen oder bauen, sollten Sie einen Fachmann konsultieren.

Und noch Eine Warnung - für einige unerfahrene Bauherren mag die Fülle von Anforderungen an die Anordnung von Ofenheizung und Schornsteinen - insbesondere wie unnötige "Hingucker" erscheinen, die Sie können, wenn gewünscht, nicht aufpassen. Glauben Sie mir, diese Regeln werden vom Leben selbst entwickelt, basierend auf jahrhundertelanger Erfahrung und sorgfältiger Konstruktion. Berechnungen. Es ist traurig, aber mehr als einmal wurde ihre Vernachlässigung mit Menschenleben bezahlt.
