Ein erheblicher Anteil der Heizsysteme von Privathäusern entfällt auf Gasgeräte. Auf den ersten Blick einfach zu wartende Geräte erfordern eine Erdung, die auf verschiedene Arten erfolgen kann. Die Installation kann unabhängig erfolgen, es ist jedoch besser, auf die Dienste von Spezialisten zurückzugreifen.
Inhalt
Warum müssen Sie Gaskessel erden?
Obwohl Gasgeräte nicht zu Elektrogeräten gehören, sammelt sich während des Betriebs statische Elektrizität auf ihrer Oberfläche. Es sammelt sich auf dem Metallgehäuse der Geräte und bildet ein starkes elektromagnetisches Feld, das die elektronische „Füllung“ von Gasgeräten außer Kraft setzen kann.
Ursache für diesen Energiestau ist die Befestigung der Geräte an der Wand oder deren Aufstellung auf dem Boden. Dies sind nichtleitende Oberflächen. Die Ansammlung statischer Elektrizität erreicht während der winterlichen Heizperiode ihren Höchstwert. Sie können es nur mit Hilfe der Erdung loswerden.
Geschieht dies nicht, treibt das durch die statische Aufladung erzeugte Magnetfeld die Elektronik des Geräts in den Wahnsinn.
Regeln und Vorschriften für die Erdung von Gaskesseln
Neben dem Ausfall der elektronischen Steuereinheit für den Betrieb der Geräte besteht die Gefahr einer unkontrollierten Gasentzündung. Dadurch kann der Kessel explodieren.
Alle Anforderungen an die Installation und den Betrieb von Gasanlagen sind in der PES definiert. Dies ist ein regulatorisches Dokument, dessen Bestimmungen bindend sind.
Das Heizkreis-Erdungsgerät beginnt mit einer Widerstandsmessung. Die Anforderungen an seine Parameter sind in Abschnitt 1.7.103 der PES definiert. Sie hängen von der Art der Anlage und der Beschaffenheit des Bodens ab.
Als Norm für sandigen Boden gilt ein Widerstand von nicht mehr als 50 Ohm und für Lehmboden 10 Ohm. Im Bestand normative Dokumente Es gibt keine strengen Anforderungen an die installierte Erdung. Es kann sowohl industrielle als auch hausgemachte Leistung haben.
Es ist strengstens verboten, statische Elektrizität zum Entleeren von Gasgeräten zu verwenden, indem Sie:
- Haushaltssteckdosen;
- Rohre für Heizung und Kanalisation.
Zur Erdung dürfen Wasserleitungen verwendet werden, die zuverlässig wasserdicht sind und sich im Boden oder Beton befinden. In allen anderen Fällen wird für Gasgeräte eine separate Erdschleife eingerichtet. Für seine Installation ist es besser, fertige Bausätze zu verwenden, die im Handel weit verbreitet sind.
So arrangieren Sie die Erdung eines Gaskessels in einem Privathaus

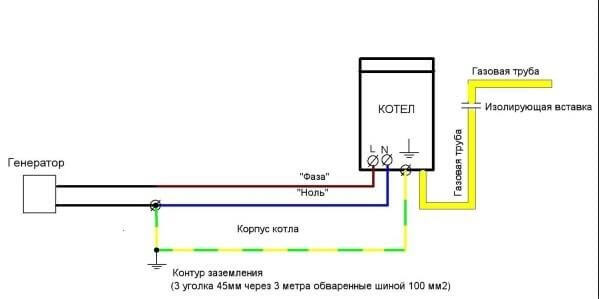

Erdungsschema in einem Privathaus

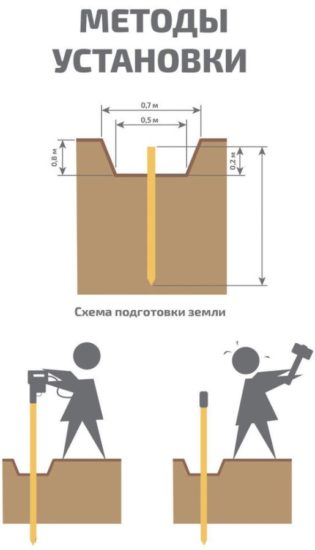

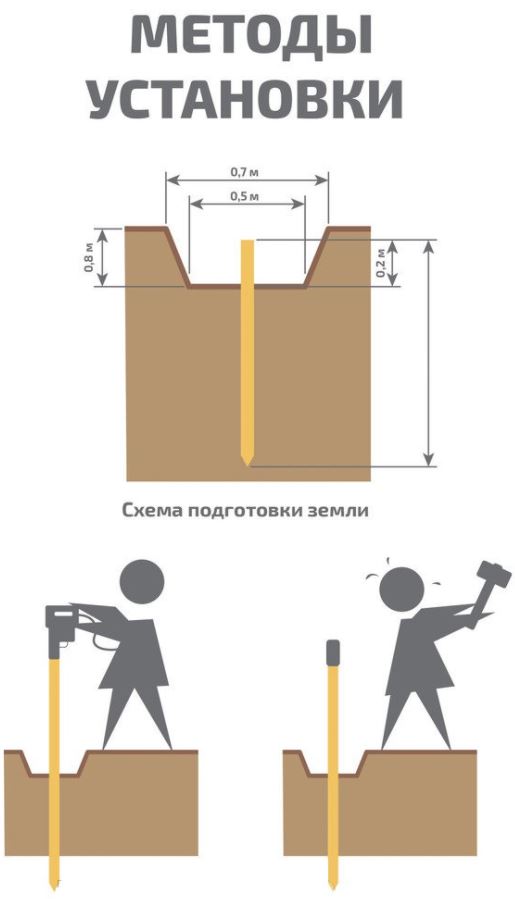

1 m von der Außenwand der Heizungsanlage zurückziehen und am Boden Markierungen in Form eines gleichseitigen Dreiecks anbringen. Die Länge der Rippe sollte 2 m betragen, entlang dieser Markierung wird ein Graben gegraben. Seine Tiefe hängt vom Gefriergrad des Bodens ab, sollte jedoch mindestens 50 cm betragen.An den Spitzen des Dreiecks werden Gruben für die Installation von Erdungselektroden gebohrt.

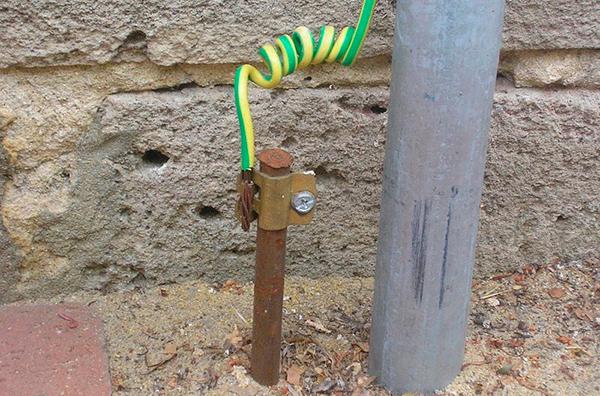

Als in den Gruben installierte Erdungselektrode können Sie eine Stahlecke oder verkupferte Platten verwenden, die 4,5 m in den Boden eingetaucht sind.

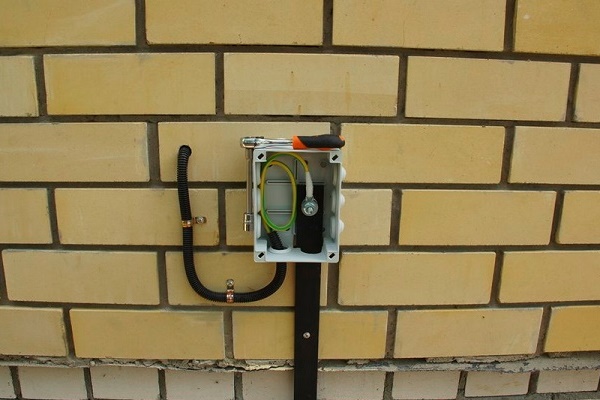

Das Eintauchen von Masseelektroden erfolgt schrittweise. Sie werden sukzessive in Segmenten in den Boden vertieft, die beim Eintauchen durch spezielle Kupplungen oder Schweißen miteinander verbunden werden. Nach der Installation werden die Erdungselektroden mit dem Stift verbunden, der am Fundament des Gebäudes befestigt ist. Dies geschieht mit einem Kupferdraht, der mit Bolzen befestigt wird.

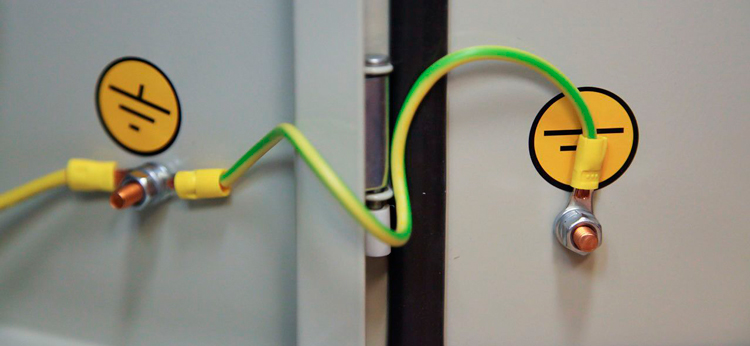

Außerdem ist es wichtig, den Stift korrekt mit der Kommunikationseinheit der Gasausrüstung zu verbinden. Die Verbindung kann mit Stahl-, Kupfer- oder Aluminiumdraht erfolgen. Bei Gasgeräten ist eine dreipolige Netzsteckdose oder Schalttafel mit Nullstrom vorhanden. Daran ist ein vom Stift gespannter Draht befestigt.

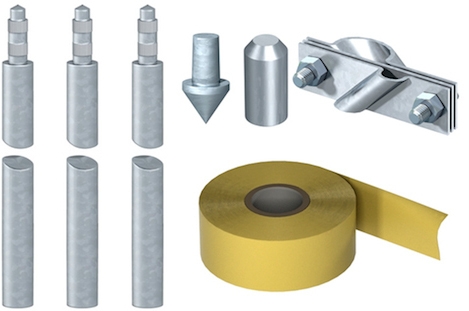

In solchen Masseschleifen können drei Arten von Stiften verwendet werden:
- verkupfert;
- verzinkt;
- Stahl.
Der Vorteil eines modularen Stifterdungssystems
Der Hauptvorteil der Vorrichtung einer solchen Erdungsschleife ist die einfache Montage und die Möglichkeit der Selbstherstellung von Strukturelementen. Die Installation des Moduls erfordert ein Minimum an Vorbereitungsarbeiten. Einfacher Transport und Lagerung von industriellen Erdungskits. Die Schaltungen haben eine lange Lebensdauer und ein hohes Maß an Sicherheit.
Die besten industriellen Erdungskits
Die Bewertung basiert auf Kundenrezensionen.

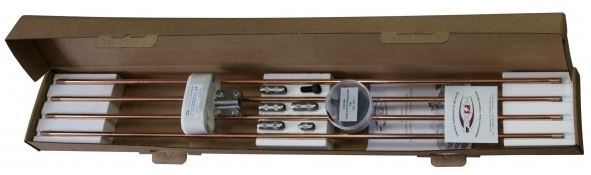

ZandZ ZZ-000-045
ZandZ ZZ-000-045

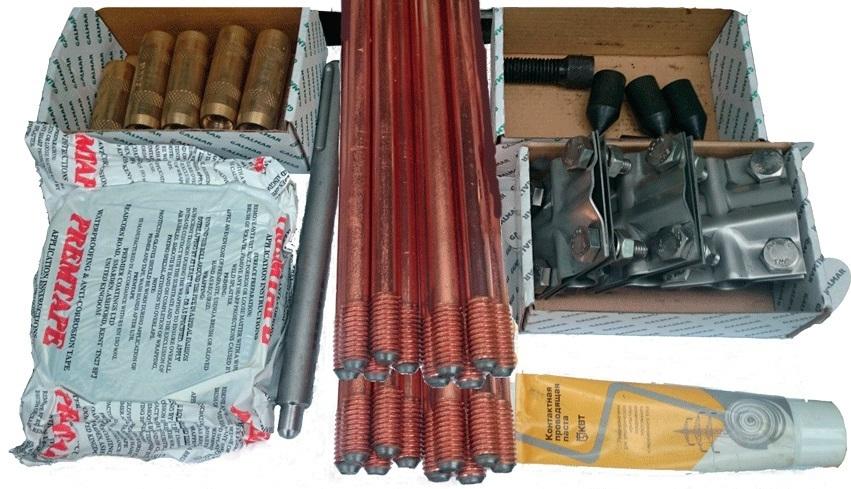

Herkunftsland - Russland. Erdungsstifte sind verkupfert und haben ein Anschlussgewinde. Das Kit enthält 30 Stifte mit einer Länge von 1,5 m. Der Durchmesser ihres Abschnitts beträgt 14 mm. Die Stifte sind untereinander durch Kupplungen verbunden. Es gibt 15 davon in einem Set.Die gleiche Anzahl von Klemmen zum Anschließen der Leiter und Kabelschuhe für die Stifte. Der Bausatz gilt als einer der besten derzeit auf dem Markt. Kann auch in sandigen Böden installiert werden.
Vorteile:
- Vielseitigkeit der Anwendung;
- vollständiger Satz;
- hochwertige Materialien;
- lange Lebensdauer.
Hauptnachteil:
- hoher Preis.
GALMAR GL-00045
GALMAR GL-00045
Herkunftsland - Polen. Der Bausatz ist für die Installation einer Dreipunkt-Erdungsschleife vorgesehen. Es enthält 30 verkupferte Stifte mit einer Länge von 1,5 m und einem Querschnittsdurchmesser von 14 mm. Es gibt 5 Führungsköpfe für einen Presslufthammer und 1 Düse. Die Stifte sind mit Gewinde versehen, wodurch sie durch Kupplungen miteinander verbunden werden können.
Vorteile:
- Vielseitigkeit der Anwendung;
- Verlässlichkeit;
- hochwertige Fertigungsmaterialien;
- lange Lebensdauer.
Hauptnachteil:
- höhere Kosten als die Konkurrenz.
EZETEK CN-6
EZETEK CN-6

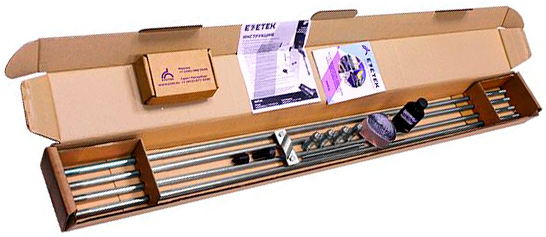

Herkunftsland - Russland. Das Kit kann für die Installation von modularen Stifterdungen im Haushalt und in der Industrie verwendet werden. Es enthält 4 Edelstahlstifte mit einer Länge von 1,5 m und einem Durchmesser von 16 mm. Die Stifte sind über Stahlkupplungen miteinander verbunden. Der stoßaufnehmende Kopf für einen Vorschlaghammer besteht aus dem gleichen Material.
Vorteile:
- erschwingliche Kosten;
- Vielseitigkeit der Anwendung;
- hohe Qualität und Zuverlässigkeit der Konturelemente;
- lange Lebensdauer.
Es wurden keine Mängel festgestellt.

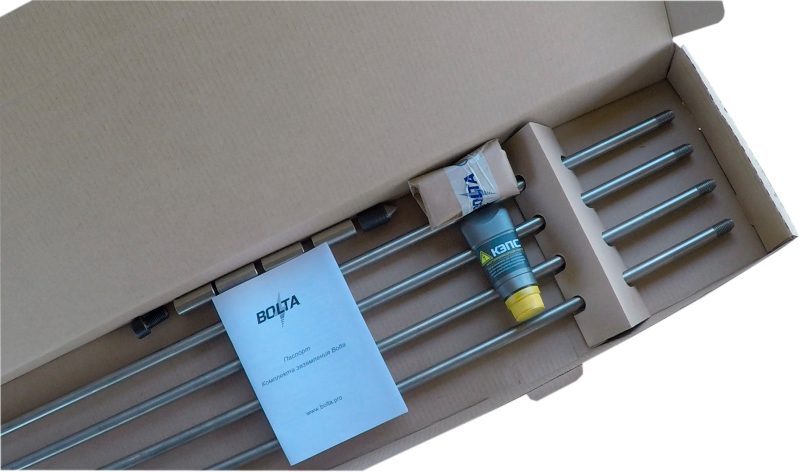

Bolta
Bolta
Herkunftsland - Russland. Das Kit ist für die Installation einer Erdschleife in Landhäusern und Cottages vorgesehen. Es entspricht vollständig den Anforderungen der PES und der europäischen Normen. Es enthält 4 Stahlstifte mit einer Länge von jeweils 1,5 m und einem Querschnittsdurchmesser von 16 mm.Sie haben eine mehrlagige Kupferbeschichtung, die eine molekular starke Verbindung mit Stahl hat. Die Verbindung der Pins erfolgt über Kupplungen.
Vorteile:
- Lebensdauer bis zu 15 Jahren;
- kann zum Erden auf schwierigen Böden verwendet werden;
- erschwingliche Kosten;
- hochwertige Konstruktionselemente.
Es wurden keine Mängel festgestellt.
TDM SQ2402-0001
TDM SQ2402-0001

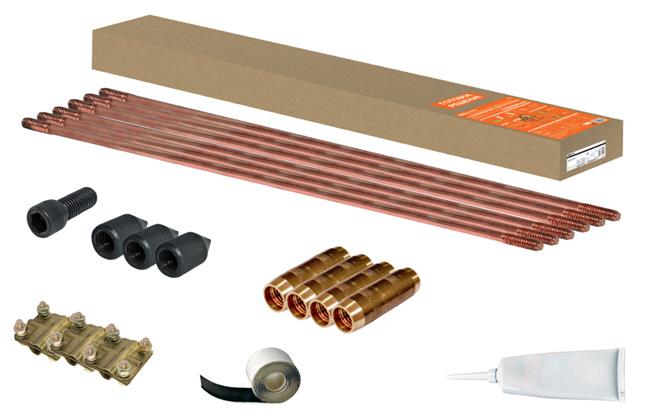

Herkunftsland - Russland. Der Bausatz ist für die Erdung von Privathäusern, Industrie-, Lager- und Verwaltungsgebäuden bestimmt, die auf komplexen, felsigen, kiesigen und anderen Bodenarten errichtet wurden. Das Kit enthält 6 Stahlstiftelektroden mit Gewinde. Ihre Oberfläche ist mit einer Kupferschicht bedeckt. Um eine längere Lebensdauer zu gewährleisten, können die Stifte vor dem Einbau zusätzlich mit einer Korrosionsschutzpaste behandelt werden. Es ist im Bausatz enthalten.
Vorteile:
- Lebensdauer bis zu 30 Jahren;
- Universalität der Installation und Anwendung;
- erschwingliche Kosten;
- hochwertige Materialien zur Herstellung von Konturelementen.
Es wurden keine Mängel festgestellt.
MZK-6-Z
MZK-6-Z
Herkunftsland - Russland. Das modulare Stiftdesign ist für die Erdung von Privathäusern auf jeder Art von Boden ausgelegt. Das Set beinhaltet 4 verzinkte Gewindestifte und 4 Edelstahlkupplungen. Der Querschnittsdurchmesser der Stäbe beträgt 16 mm.
Vorteile:
- erschwingliche Kosten;
- kompletter Satz des Moduls;
- lange Lebensdauer;
- einfache Montage.
Es wurden keine Mängel festgestellt.
ZGER-6
ZGER-6
Herkunftsland ist Deutschland. Das Set enthält 4 Gewindestangen aus verzinktem Stahl mit einer Länge von 1,5 und einem Querschnittsdurchmesser von 20 mm. Die Erdung kann für Privathäuser und kleine Industrien verwendet werden.
Vorteile:
- hochwertige Fertigungsmaterialien;
- lange Lebensdauer;
- erschwingliche Kosten.
Es wurden keine Mängel festgestellt.
FAQ
Der Erdungswiderstand auf Lehmboden sollte 10 Ohm nicht überschreiten.
Die Größe des Abschnitts hängt vom Material des Drahts ab. Der Querschnitt von Kupferdrähten muss mindestens 10 mm², Aluminium - 16 mm² und Stahl -75 mm² betragen.
Basierend auf den Ergebnissen der Überprüfung der Erdungsschleife erlässt die Inspektionsorganisation ein Gesetz in der vorgeschriebenen Form.
Die Überprüfung kann von Unternehmen durchgeführt werden, die bei Rostekhnadzor als Elektrolabors registriert sind.
Die Erdschleife wird unmittelbar nach der Installation des Gaskessels überprüft. Ohne diese dürfen keine PES-Geräte angeschlossen werden. Die weitere Häufigkeit der Inspektionen wird von PTEEP festgelegt.
Fazit
In Cottages und Privathäusern installierte Gaskessel müssen geerdet werden. Es entfernt statische Spannungen aus dem Gerätegehäuse und verhindert das Auftreten von Explosionssituationen.
