Anforderungen an Schornsteine ​​von Gaskesseln

Eine der wichtigsten Abteilungen einer Gasheizung ist ein richtig angeordneter Schornstein. Es ist kein Zufall, dass Gasservice-Mitarbeiter strenge, aber vernünftige Anforderungen an Gaskesselschornsteine ​​stellen. Nicht nur der effiziente Betrieb des Gaskessels, sondern auch die Sicherheit hängt von einem richtig angeordneten System ab. Bewohner des Hauses. Beim Betrieb von Gasgeräten entsteht kein sichtbarer Rauch, wie bei eingeschalteten Geräten fest Kraftstoff, aber das bedeutet nicht, dass keine Möglichkeit der Ansammlung von Kohlenmonoxid besteht. Er ist gefährlich, weil er negativ die Gesundheit eines Menschen für ihn unmerklich beeinträchtigen.

Anforderungen an Schornsteine ​​von Gaskesseln

Besitzer von Privathäusern müssen wissen, wie die Struktur funktioniert Rauchabzug Systeme in dem Haus, in dem sie leben, um das Richtige durchzuführen Sie Betrieb. Und diejenigen, die nur produzieren werden Installation einer Gasheizung, muss im Voraus bewusst sein welche Art Es gibt Schornsteine ​​und was wie sie zufrieden sind, um sich zu entscheiden die wählen Sie aus ihnen.

Arten Schornstein Gaskesselanlagen

Bisher werden für Heizsysteme mit einem Gaskessel am häufigsten mehrere Arten von Schornsteinen verwendet. Jeder von ihnen kann unabhängig gebaut werden, aber Sie benötigen ein Diagramm für die Montage und Empfehlungen von einem Spezialisten. Wir werden versuchen, Ihnen in dieser Angelegenheit zu helfen!

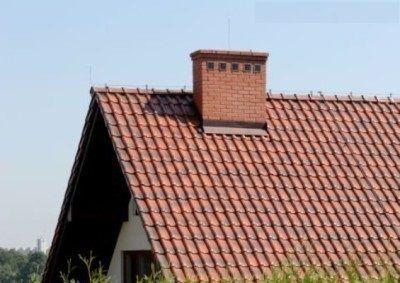

gemauerter Schornstein

gemauerter Schornstein

Gemauerte Rohre sind seit langem installiert, noch vor dem Erscheinen von Rohren aus neuen Materialien. Aber auch jetzt haben einige Hausbesitzer ihren Bau nicht aufgegeben, obwohl ein solcher Schornstein ehrlich gesagt komplex im Design und ist mühsam beim Einbau. Außerdem kostet der Bau eines gemauerten Schornsteins viel Zeit und Kosten nicht billig. Das sollte auch beachtet werden was Die Ziegelversion ist moderneren Systemen in den technischen Eigenschaften unterlegen, da sie aufgrund ihrer Form und rauen Innenfläche häufig mit Ruß bewachsen ist. was verlangsamt die Entfernung von Brennstoffverbrennungsabfällen. Sie wollen doch nicht in ein paar Jahren einen Schornsteinfeger einstellen, oder?

Schornstein aus Keramik

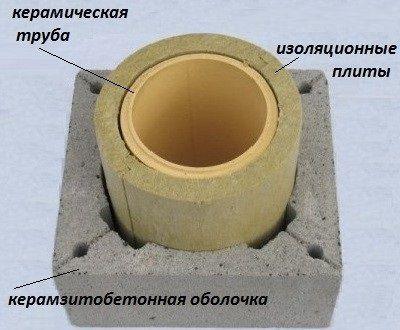

Schnittansicht eines keramischen Schornsteins

Solche Schornsteine ​​​​haben eine Vielzahl positiver Eigenschaften, die sich besonders gut in Fällen manifestieren, in denen die Installationsarbeiten unabhängig durchgeführt werden. Das Design ist schlicht und zuverlässig, einfach zu installieren, hat ein hohes Maß an Brandsicherheit Na und sehr wichtig, ziemlich erschwinglich. Es sollte jedoch beachtet werden, dass Keramikkamine trotz so vieler positiver Aspekte nicht sehr beliebt sind.

Anforderungen an koaxiale Schornsteine ​​​​von Gaskesseln

Der Koaxialkamin unterscheidet sich in allen Punkten deutlich von allen anderen Konstruktionen.

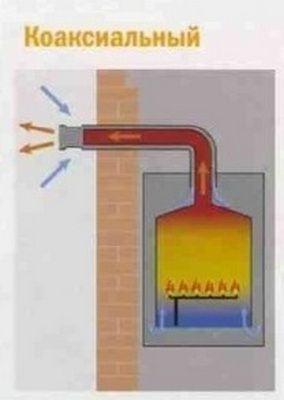

Schema zum Anschließen eines koaxialen Schornsteins.

Es hat ein ordentlich kompaktes Aussehen und eine ausgezeichnete Schornstein Rohrform — es steigt nicht bis zum Dach, sondern tritt durch die Wand aus.

... und koaxial

Trotz seiner geringen Größe hat der Schornstein einen hohen Wirkungsgrad Dank an seine Struktur und Beschichtung auf den Innenwänden. Kondenswasser tritt darin nicht auf, was für den Betrieb von Gasheizungen sehr wichtig ist.

Sandwichkamin aus Edelstahl

Dieses Model — die beliebteste und gefragteste in den letzten Jahren, da sie gegenüber anderen Optionen eine Reihe unbedingter Vorteile bietet. Sie haben eine große Anzahl verschiedener Übergänge, T-Stücke und anderer Teile, die in verschiedenen Winkeln hergestellt wurden, sodass Sie Strukturen beliebiger Komplexität zusammenstellen können.

Sandwichkamin aus Edelstahl

Schornsteine ​​aus Edelstahl drei Schichten. Der mittlere — es ist wärmeisolierend, das aus Mineralwolle besteht. Diese Isolationsschicht kann unterschiedliche Dicken aufweisen. — fünf bis zehn Zentimeter. Die Wahl seiner Dicke hängt vom Durchgangsort ab Schornstein Rohrleitungen und durchschnittliche Wintertemperaturen der Region, in der sich das Gebäude befindet. Es hängt vom richtig ausgewählten Schornsteinrohr ab, ob sich darin Kondensat ansammelt und meint und die Leistung des gesamten Systems als Ganzes.

Der Schornstein aus Edelstahl hat eine perfekt ebene Innenfläche, die es Ihnen ermöglicht, die Verbrennungsprodukte des Kessels leicht zu entfernen. Außerdem hat es einen Spiegel extern Oberfläche, die zur Präsentierbarkeit beiträgt Allgemeines Art des Systems.

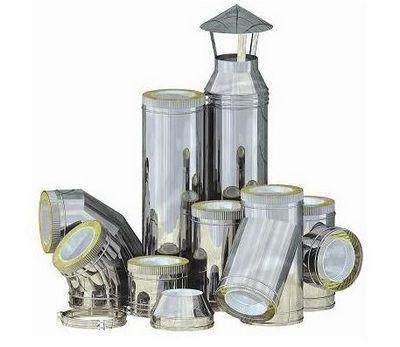

Schornsteinelemente aus Edelstahl

Eine Vielzahl von Teilen des Schornsteinsystems

Welcher Schornstein (mit Ausnahme von Ziegeln) weder etabliertDazu werden zusätzliche Elemente benötigt, die nach einem vorgefertigten Schema für die Montage des Systems ausgewählt werden. Dazu gehören folgende Angaben:

• Verbindungsrohre, die das Rohr mit dem Kessel verbinden — Adapter.
• Rohre in verschiedenen Längen.
• Rohre passieren.
• Revisions-T-Stück mit einem Anschlussstück am Boden, mit dessen Hilfe Kondensat entfernt wird.
• Konische Spitze.
• Geäst.

Anforderungen an die Effizienz und Sicherheit eines Gaskesselschornsteins, SNiP-Standards

Es wurden Anforderungen an die richtige Auslegung des Schornsteins entwickelt SNiP 2.04.05—91 und DBN B.2.5—20—2001, die berücksichtigt werden müssen, um eine vollständige Sicherheit im Systembetrieb zu erreichen. Es ist zu beachten, dass die Gesundheit und das Leben der Bewohner des Hauses sowie die Effizienz des Gaskessels von der Umsetzung aller festgelegten Regeln abhängen.

Daher müssen diese Regeln mit allen getroffen werden Schwere, seit ihrer Nichteinhaltung wird führen zu Problemen mit Gasanlagen und Vielleicht und zu Bußgeldern. Und alle gleich müssen, zu ... haben Alles wird nach etablierten Standards erneuert.

Die Anforderungen für den normalen Betrieb von Schornsteinen von Gasgeräten umfassen folgende Punkte:

• Kondensatentfernung mit einem speziellen Feuchtigkeitssammler, der am Boden des Rohrs installiert ist.
• BEI Schornstein Das System muss mit guter Traktion ausgestattet sein, es ist der Schlüssel zur Effizienz des Geräts.
• Um eine gute Traktion zu erreichen, ist es sehr wichtig, beim Zusammenbau des Schornsteins auf eine maximale Dichtigkeit der Verbindung der Teile zu achten.
• Der Schornstein muss eine vertikale Form ohne Leisten haben. Nach den Regeln erlaubt Neigung von 30 Grad, damit der Querschnittsdurchmesser erhalten bleibt.
• Ein Rohrstück, das ein Gas verbindet Kessel Mit Schornstein System, dessen Länge mindestens einen halben Meter betragen muss, Notwendig muss einen senkrechten Schnitt haben.
• Wenn ein Raumhöhe handelt von drei Meter sollte die Gesamtlänge der horizontalen Verbindungsstücke nicht überschritten werden Raumhöhe.
• Der Abstand zwischen Schornstein und Wandflächen oder in Durchgängen, Rohren durch eine Wand aus brennbaren Materialien muss mindestens 20 Zentimeter betragen, aus nicht brennbaren Materialien — etwa fünf Zentimeter. In den Wänden oder Decken, durch die der Schornstein geführt wird, wird nicht brennbares Material, wie z. B. Mineralwolle, um das Rohr herum verlegt.

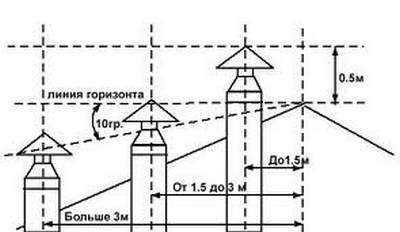

Höhe des Schornsteinkopfes über der Dachfläche

• Der Kopf des Schornsteinrohrs, der durch das Dach führt, muss mindestens einen halben Meter darüber hinausragen. Wenn das Dach eine flache Struktur hat, wird der Kopf darüber auf eine Höhe von einem Meter angehoben.

Auf dem Gerät Schornstein System ist verboten:

• Installation von Pilzen und Deflektoren am Kopf des Gaskesselrohrs, da sie die Entfernung von Verbrennungsprodukten behindern, sodass Abfälle eindringen können Innerhalb Firmengelände.
• arrangieren mehr als 3 wendet sich an den Rauchrohren.
• Verhalten Schornstein durch alle Räumlichkeiten leiten, in denen kein Lüftungssystem vorhanden ist.
• Erfüllen Schornstein Kanäle aus Materialien mit porösen Strukturen.
• Strecken Schornstein System durch Wohnräume.

Die gesamte Struktur wird gemäß den Anweisungen und dem Schema des Herstellers zusammengebaut Schornstein mit der übergeordneten Organisation vereinbarte Systeme.

Schrittweise Installation eines Gaskesselschornsteins

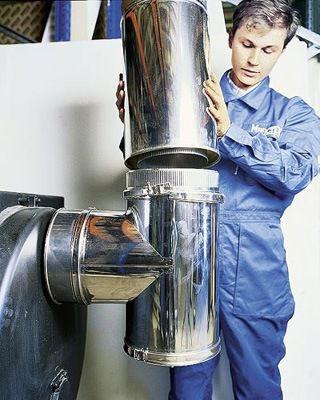

Installation des Schornsteins

Die Installation des Schornsteinsystems ist wie folgt:

• Eine genaue Markierung des Rohrdurchgangs durch die Decke und das Dach wird vorgenommen — dieser Prozess muss immer wieder überwacht werden, um keine Fehler zu machen.
• Des Weiteren Löcher werden gemäß den Markierungen für den Durchgang des Rohres hergestellt.
• Montiert Übergangsadapter das verbindet sich mit dem Rohr gelegen am Kessel.
• Dann wird ein T-Shirt angebracht, das ein Fach zum Sammeln von Feuchtigkeit hat, und fixiert Besondere Halterung.
• Der nächste Abschnitt des Schornsteins wird angeschlossen. Bei Bedarf wird ein Element namens "Knie" verwendet.
• Wenn das Rohr durch die Decke geführt wird, muss ein spezielles Durchgangsrohr im Schornsteinbausatz enthalten sein. Das Rohr verläuft durch ein Blech, in dem es angeordnet ist Sie Loch ein wenig größer als Durchmessertr trUbi. Leest pran der Decke befestigen.
• Verbindungen zweier Rohrabschnitte z Verlässlichkeit werden mit Klemmen befestigt, sie werden mit Schrauben angezogen.
• Der Schornstein wird an speziellen Halterungen mit einer Stufe an der Wand befestigt, um, zwei Meter.
• Die kegelförmige Spitze rundet das Design ab.
• Der letzte Schritt ist die Isolierung Schornstein Rohre aus brennbaren Materialien an Kreuzungen.

Es ist unmöglich, die Nuancen bei der Auswahl und Installation eines Schornsteins je nach Standort nicht hervorzuheben. Es kann im Freien installiert werden und Fest an die Wand (Wand) oder gehen Sie in das Gebäude hinein.

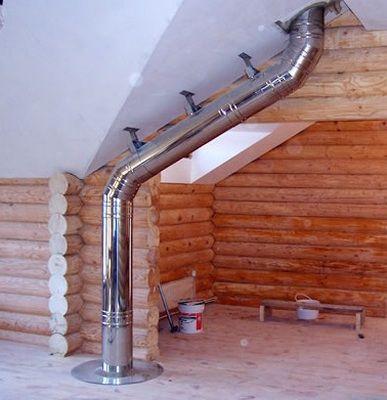

Interner Schornstein

• Wenn die Wärme vom Schornstein in alle Räume abstrahlen soll, in die sie gelangen soll, müssen Sie kein Rohr mit innerer Wärmedämmung wählen, sie isolieren Sie nur von außen.
• Es sollte berücksichtigt werden, dass beim Passieren des Schornsteins im Inneren des Hauses die rsk prVerbrennungsprodukte in Räume entweichen und die Brandgefahr erhöhen. Daher ist es sehr wichtig, dass die einzelnen Teile perfekt aufeinander abgestimmt sind und zuverlässig befestigen Sie sie mit Klammern.
• Für die Installation wird eine größere Anzahl verschiedener zusätzlicher Elemente benötigt, da das Rohr passieren wird, zumindest durch eine Decke und ein Dach.
• Wir sollten nicht vergessen, dass, wenn in Zukunft Reparaturarbeiten an einem solchen Schornstein durchgeführt werden müssen, dies zu einer ziemlich problematischen Aufgabe wird.

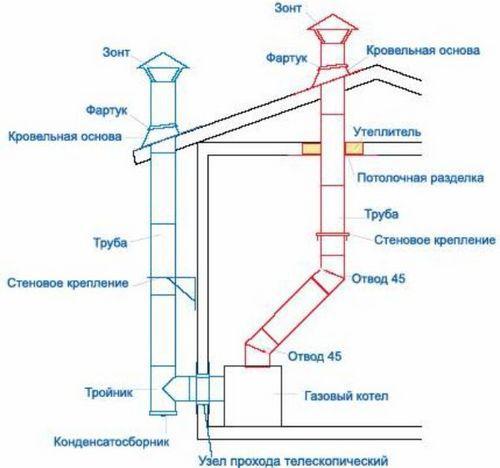

Vergleich der Anordnung von Außen- und Innenschornsteinen

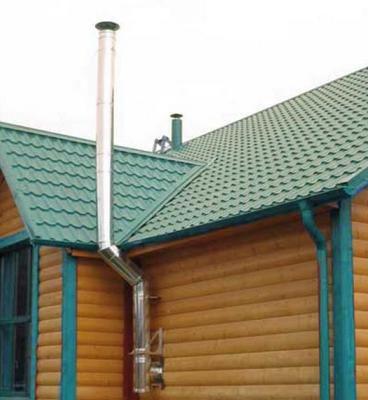

Schornstein im Freien

• Die Außenversion des Schornsteins erfordert eine korrekt berechnete Wärmedämmung.
• Der Vorteil ist die Sicherheit dieses Heizelements.
• Die Installation eines Außenkamins ist viel einfacher als die eines Innenkamins.
• Im Reparaturfall kann diese auch problemlos unter allen bestehenden Bedingungen durchgeführt werden.

So vermeiden Sie die Ansammlung von Kondensat im Schornstein eines Gaskessels - Videolektion

Jeder Teil des Heizsystems sollte so sorgfältig wie möglich angeordnet und nicht nachlässig behandelt werden. Wenn in diesem Bereich keine Erfahrung vorhanden ist, wenden Sie sich daher am besten an einen Spezialisten, der sich auskennt seine Unternehmen oder an ein Unternehmen, das Schornsteine ​​installiert.
