Merkmale der Installation eines Edelstahlschornsteins

Die Installation von mit festen, flüssigen oder gasförmigen Brennstoffen betriebenen Heizgeräten oder -konstruktionen, Öfen, Kaminen oder Boilern erfordert die Installation eines Abgassystems für Abgasverbrennungsprodukte.

Schornstein aus Edelstahl

Vor nicht allzu langer Zeit gab es keine besondere Alternative - es war notwendig, eine Ziegelkonstruktion zu bauen oder auf die Verwendung von Asbestzementrohren zurückzugreifen, die viel mehr Nachteile als Vorteile haben. Derzeit hat sich die Situation dramatisch geändert - ein Edelstahlschornstein zeigt eine hervorragende Vielseitigkeit.

In geschickten Händen wird aus einem Satz Edelstahlteile ein Universal Werkzeugermöglicht die Installation in kürzester Zeit Schornstein System, das vollständig erfüllt alle aktuelle Normen und Sicherheitsanforderungen. Darüber hinaus wird die Gesamtschätzung für die Installation eines Schornsteins trotz der scheinbar hohen Kosten der Komponenten immer attraktiver sein als andere Optionen. Mit der richtigen Herangehensweise und dem richtigen Wissen Grundprinzipien Installation, Montage ähnlich Systeme ist durchaus eine machbare Aufgabe für jeden Hausbesitzer.

Was ist ein edelstahlschornstein

Zunächst ein paar Worte dazu, was ein Edelstahl-Schornsteinbausatz ist.

Es gibt drei Optionen:

• Bauteile aus Einschichtmaterial, Dicke von 0,6 bis 2 mm, sogenannt, Mono-Systeme. Sie sind sicherlich billiger, aber ihr Umfang ist deutlich eingeschränkt. Sie werden nur intern verwendet. isoliert Räumlichkeiten, da zwischen Außen- und Innenrohr ein großer Temperaturunterschied besteht wird führen zu absolut unnötig ein übermäßiger Verbrauch von Energieträgern, bis hin zur reichlichen Bildung von Kondensat im Hohlraum, wird sich auswirken Allgemeines Leistung und Langlebigkeit des gesamten Heizsystems. Ihr einziger Vorteil ist, dass sie oft in Innenräumen als sekundäre Wärmequellen verwendet werden - auf ihnen können beispielsweise Tanks zum Erhitzen von Wasser oder Flüssigkeits- oder Luftwärmetauscher im Freien montiert werden.

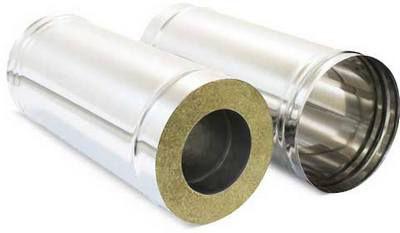

Einschicht- und Sandwichrohre

• Gewellte Edelstahlteile - sie werden verwendet, um geschwungene Übergänge zu schaffen, zum Beispiel von der Heizung selbst zu hart Schornsteinabschnitt. Sie unterscheiden sich jedoch nicht immer in der erforderlichen Stärke und Hitzebeständigkeit, und oft weigern sich die Inspektoren der Regulierungsbehörden einfach, Projekte mit Riffeln zu genehmigen.
• Die vielseitigsten - Komponenten aus der Kategorie Sandwich-Rohr, bei dem zwischen der inneren und äußeren rostfreien Beschichtung eine Schicht aus feuerfestem Material mit hoher Leistung gelegt wird Wärmedämmung - normalerweise, das ist Basalt Mineralwolle. Solche Elemente können sicher sowohl für die interne als auch für die externe Schornsteinverlegung verwendet werden.

Die nächste Frage ist die Edelstahlsorte. Metall Schwarz Alle Teile sind fast gleich, aber die Leistungsmerkmale können erheblich variieren. Achten Sie daher bei der Auswahl unbedingt auf die Kennzeichnung der Produkte:

• Stahlsorte 430 - wird für Teile verwendet, die am wenigsten aggressiven Einflüssen ausgesetzt sind. In der Regel ab Sie werden hergestellt extern Gehäuse - Umfeld feuchte Atmosphäre für Sie nicht grauenhaft.
• 409 Stahl - am besten geeignet für Geräte mit Stromversorgung fest Brennstoff (für Kamine, Öfen).
• Stahl 316 - angereichert mit Einschlüssen von Nickel und Molybdän. Es steigt Sie Hitzebeständigkeit und Beständigkeit gegenüber chemischem (saurem) Angriff. Wenn Sie einen Schornstein für einen Gaskessel benötigen, ist dies die richtige Wahl.
• Die Stahlsorte 304 ist weitgehend die gleiche wie 316, aber der Inhalt Dopeshchih Zusatzstoffe unten. Im Prinzip kann es ein Ersatz für ein Analog sein, mit dem Vorteil eines niedrigeren Preises.
• Briefmarken 316Ich und 321 sind die vielseitigsten. Die Temperaturgrenze ihres Betriebs liegt bei etwa 850 ° C, und dies wird mit einer hohen Säurebeständigkeit und einer hervorragenden Duktilität kombiniert.
• Edelstahl 310S– das "elitärste" Material, das neben allen anderen positiven Eigenschaften Temperaturen von bis zu 1000 ° C standhält.

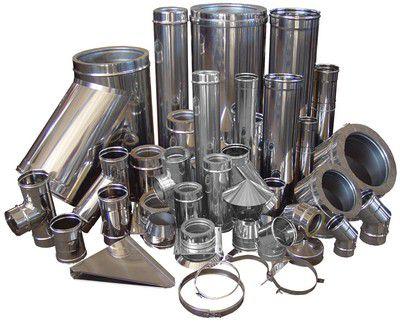

Das Sortiment an hergestellten Schornsteinteilen aus Edelstahl ist sehr vielfältig und kann die Anforderungen fast aller entworfenen Systeme erfüllen.

Das Angebot an Zubehör ist sehr umfangreich.

• Gerade Abschnitte Länge von 330 bis 1000 mm. Alle haben Besondere Steckdosenanschluss, erfordert nein zusätzlich Elemente.
• Ellenbogen (Ellbogen) 45º, verwendet für brauchen Richtungsänderung des Schornsteins an senkrechten oder geneigten Abschnitten.
• Winkel 90º - normalerweise verwendet, um von einem kurzen horizontalen Abschnitt an der Heizung zu gehen Basic Teile Schornstein Rohre.
• Abschläge drunter Winkel bei 45 oder 87º - installiert am Installationsort des Kondensatsammlers oder, im Falle der Installation von zwei Geräten, wenn sie an ein einziges angeschlossen sind Schornstein System (erfordert separate Genehmigung der Regulierungsbehörden).
• Revisionselemente des Schornsteins - ausgelegt für die regelmäßige Überwachung und Reinigung des Systems.
• Kondensatsammler - wird im unteren Teil des vertikalen Hauptabschnitts installiert und dient dazu, den Schornstein regelmäßig von angesammelter Feuchtigkeit zu befreien.
• Elemente des oberen Teils des Schornsteins - Funkenfänger, Kappe, wasserdichter Rock.
• Sie können auch spezielle Elemente für den Durchgang durch eine Wand, einen Boden oder ein Dach erwerben. Wenn solche Teile nicht vom Lieferanten bereitgestellt werden, müssen sie unabhängig hergestellt werden.

Vorläufige Berechnung des Schornsteinsystems

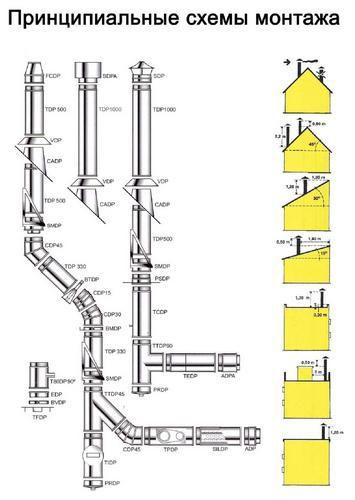

Schematische Darstellungen der Installation von Edelstahlschornsteinen

Bei der Planung der Installation eines rostfreien Schornsteins müssen einige wichtige Kriterien berücksichtigt werden, die in speziellen grundlegenden Dokumenten des technischen Überwachungsdienstes vorgesehen sind:

1. Die Gesamthöhe des Schornsteins darf nicht kleiner sein als 5 m - zum dafür sorgen normale Traktion.

2 .Es ist nicht erlaubt, horizontale Abschnitte mit einer Länge von mehr als 1000 mm zu installieren.

3. In unbeheizten Räumen oder im Freien (auf der Straße) ist es verboten, Elemente ohne eigene Wärmedämmung zu installieren.

4. Besonderes Augenmerk auf den Überschuss des Schornsteinschnitts über dem Dach:

• Wenn das Dach flach ist - mindestens 500 mm.
• Die gleichen Anforderungen, wenn der Abstand vom Rohr zum Satteldachfirst weniger als 150 cm beträgt.
• In einem Abstand von 150 bis 300 cm - das Rohr muss sein wie mindestens bündig mit der Firsthöhe.
• Bei großen Entfernungen sollte der Schnitt des Rohrs nicht unter der Linie 10º vom Horizont der Firsthöhe liegen.
• Es gibt Situationen, in denen andere Gebäude an das Hauptgebäude angebaut sind. In diesem Fall sollte die Höhe des Rohrs sein, zumindest, über ihrem Höchststand.

5. Wenn der Schornstein passiert durch das Dach aus brennbaren Materialien ist der Einbau eines Funkenfängers Voraussetzung.

6. Die kritischsten Bereiche sind der Durchgang durch Wände, Böden, Dächer, besonders wenn Sie bestehen aus brennbaren Materialien. Wenn das Rohr nicht isoliert ist (Einzelne Wand), muss der Abstand zur Decke mindestens 1000 mm betragen. Dies wird in der Tat nicht praktiziert, aber selbst bei einer „Sandwich“-Dicke von 50 mm sollte der Mindestabstand 200 mm betragen.

7. Rohrverbindungen in Wand- oder Deckenstärke sind nicht zulässig. Mindestabstand von Boden, Decke, Wand - 700 mm

8. Wenn der Schornstein sogar durch ein nicht brennbares Dach führt, darf der Mindestabstand zwischen dem Rohr und der Beschichtung nicht weniger als 130 mm betragen.

9. Zwei Grundregeln sind zu beachten:

• Auf horizontalem oder geneigtem Gelände von vonHeizungs- oder Ofenrohre werden "durch Rauch" montiert, diese. damit sich die Verbrennungsprodukte frei entlang des Innenkanals bewegen. In der Praxis das sind Rohre Setzen Sie den vorherigen vom Kessel auf.
• Auf dem vertikalen Abschnitt des Schornsteins alle und umgekehrt - Montage geht „durch Kondensat“, damit die entstehende, abfließende Feuchtigkeit „keine Chance“ hat, in die Dämmung zu gelangen. Somit wird jeder nachfolgende Rohrabschnitt in den unteren eingeführt.

10. Durchmessertr trubi in keinem seiner kollegen kann kleiner sein als das standard-auslassrohr der heizung.

elf.Die Gesamtzahl der Windungen des Schornsteins, unabhängig von ihrem Winkel - nicht mehr drei.

Der Schornstein kann eine interne Anordnung haben, mit Durchgang durch die Räumlichkeiten des Hauses. Auch in diesem Fall thermisch isoliert Sandwichrohre oder der Schornstein selbst können mit Mauerwerk verschlossen werden.

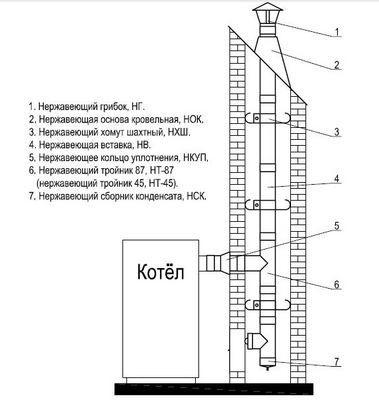

Diagramm des Innenschornsteins

Vor kurzem mit weit verbreitet Zwei Schichten getrennte Teile, seine externe Platzierung ist zu einem beliebteren Schema geworden, bei dem Klammern an der Außenwand befestigt sind,

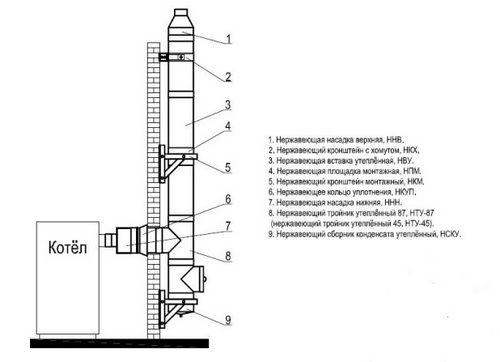

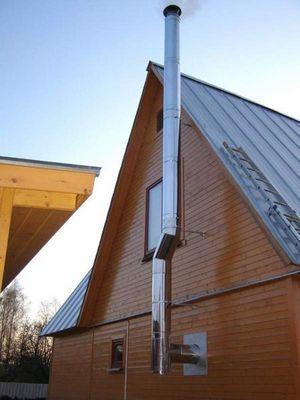

Die Position des Schornsteins außen an den Halterungen ...

oder mit der Installation einer speziellen Tragkonstruktion aus einem Metallprofil.

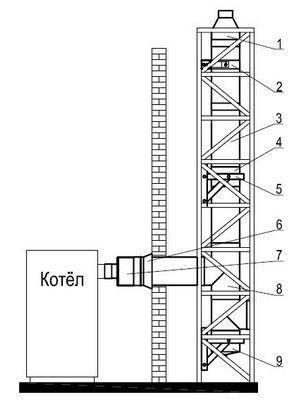

… oder auf einer speziellen Tragkonstruktion.

Die Vorteile einer solchen Platzierung liegen auf der Hand – es muss nicht aufwendig arrangiert werden thermisch isoliert Durchgänge durch Zwischenböden und Dächer.

Installation eines Edelstahlschornsteins

Wenn der Schornsteinplan sorgfältig durchdacht ist, ist die Genehmigung der Aufsichtsbehörden tatsächlich eingeholt (es ist eine Voraussetzung), alle notwendigen Details des zukünftigen Systems gekauft werden, dann ist die Installation nicht besonders schwierig. Alle Elemente sind mit angepassten Steckbereichen ausgestattet und lassen sich einfach und intuitiv miteinander verbinden.

Rohrverbindungen, insbesondere in Wohngebäuden, sollten zusätzlich mit einem speziellen Dichtmittel verstärkt werden, das Temperaturen von bis zu 1000 standhalten kann—1500º - es ist leicht in Fachgeschäften zu finden, die Zubehör für Schornsteine ​​​​verkaufen. Dies wird es ermöglichen garantiert Vermeiden Sie das Eindringen von gesundheitsgefährdenden Verbrennungsprodukten in die Räumlichkeiten und reduzieren Sie den Luftzug in der Anlage.

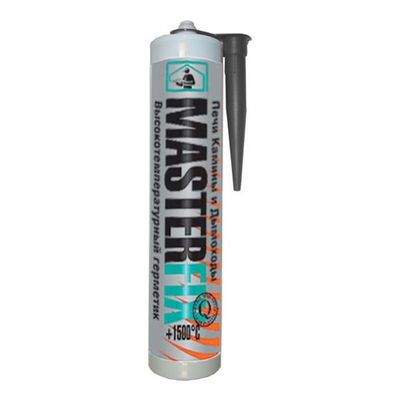

Dichtstoff für Schornsteinsysteme

Bei der Befestigung des Schornsteins an einer Außenwand an den Halterungen sollte der Abstand zwischen ihnen nicht mehr als betragen 2 m. An den Stellen, an denen das Rohr durch die Wand geführt wird und an denen der Kondensatsammler (Revisionsraum) befestigt ist, ist eine Halterung (Halterung) obligatorisch.

Wenn Installation laufend In Innenräumen wird das Hauptaugenmerk auf die Durchgangsorte gelegt durch die Böden. Einige Hersteller Schornstein Systeme in ihr Sortiment aufnehmennt spspezielle Elemente für diese Zwecke. Aber wenn es keine gibt, ist es einfach, sie selbst zu machen.

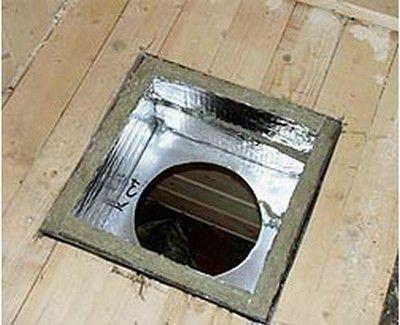

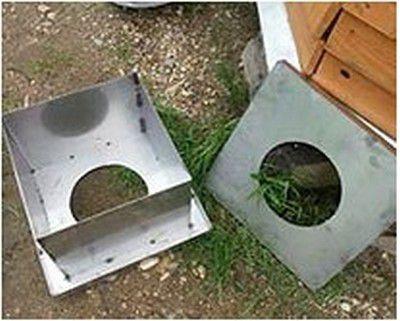

Selbstgebaute Dose für den Durchgang durch die Decke

Tatsächlich ist dies ein Kasten mit einem zentralen Loch für den Durchgang eines Rohrs mit dem entsprechenden Durchmesser und einer Wandlänge, die den erforderlichen Abstand des Schornsteins vom Bodenmaterial gewährleistet. Sehr oft ist es auch aus Edelstahl.

Es ist an der richtigen Stelle installiert.

Es wird in der Dicke der Decke befestigt, freier Raum in Deutsch gefüllt mit nicht brennbarem Material (Basaltwolle oder Blähton). Von oben und unten kann es mit einer dekorativen Platte verschlossen werden.

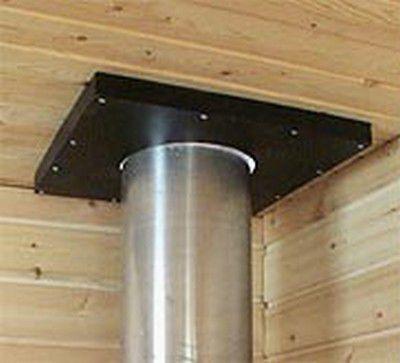

Ober- und Unterseite können mit einer Platte verschlossen werden

Auf dem Dach - ein etwas anderer Ansatz.

• Erstenswenn sie hat bestimmt Winkel mit dem Horizont, das Loch für das Rohr haben wird nicht rund, sondern eine elliptische oder rechteckige längliche Form.

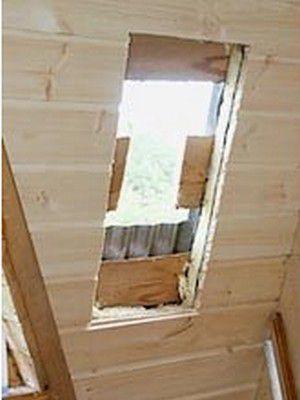

Dachausschnitt für Schornstein

• Zweitens sollten Sie sofort die Position der Deckenbalken und Sparren berücksichtigen - der Schornstein muss ungefähr in der Mitte des Abstands zwischen ihnen verlaufen.

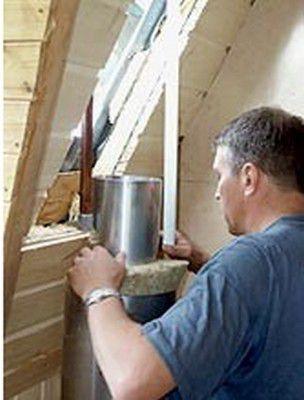

Installation eines Durchgangs durch das Dach

• DrittensNeben der Wärmedämmung ist eine Abdichtung von oben erforderlich, damit kein Niederschlag oder Kondenswasser in den Dachboden eindringt.Heute ist es einfach, spezielle flexible Elemente zu kaufen, die zu jedem Dachprofil passen.
• Nützlich zum Schornstein Das Rohr wird auf einen „Rock“ gelegt, der die Verbindung mit dem Dach vor direktem Regen schützt.

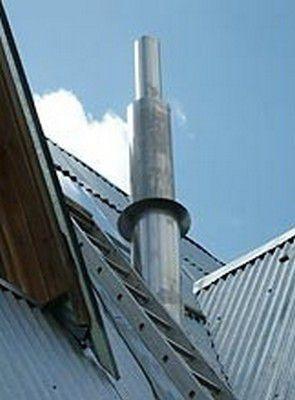

"Rock" zum Schutz des Dachdurchgangs vor direktem Strahlregen

Von oben ist die Pfeife mit einem Kopf gekrönt - einem Regenschirm. In einigen bereits erwähnten Fällen muss ein spezielles Element installiert werden - ein Funkenfänger.

Video. MAsterklasse für die Installation eines rostfreien Schornsteins

Wenn das Installationsschema bis ins kleinste Detail durchdacht und mit den Regulierungsbehörden vereinbart ist, wird die Installation selbst zu einer hell "Ein Konstrukteursspiel für Kinder." So sollte man das natürlich nicht nehmen. vereinfacht - Angemessene Fähigkeiten im Lesen von Zeichnungen, Schlosserarbeiten, die Fähigkeit zum Umgang mit Elektrowerkzeugen, Genauigkeit und Konsistenz in der Arbeit werden in vollem Umfang erforderlich sein.
