Dickbauchkocher zum Selbermachen zum Verschenken

Mit ein wenig Mühe und Einfallsreichtum können Sie du kannst Bauen Sie mit Ihren eigenen Händen einen kompakten Dickbauchofen für ein Sommerhaus, und wir helfen Ihnen, die Konstruktionsdetails zu verstehen und alle notwendigen Details zu berücksichtigen.

Dickbauchofen zum Verschenken

Wenn Sie unsere Anweisungen genau befolgen, können Sie einen ziemlich schönen Ofen erhalten, wie auf dem Foto unten:

Das Erfindung aus Metall ist schon sehr lange bekannt, hat aber bis heute nicht an Aktualität verloren. Sommerhäuser, die von vielen geliebt werden, werden nicht immer mit Gas versorgt, und Strom kostet heute nicht billig. Wenn Sie Frühlings- und Herbsttage außerhalb der Stadt verbringen, wenn die Nächte wohl oder übel kalt sind, denken Sie darüber nach, ein Heizgerät zu bauen, das das Cottage-Zimmer wärmen und den Wasserkocher zum Kochen bringen kann. So kommt eine solche Erfindung der Menschheit wie ein Dickbauchofen zur Rettung.

Dies gilt umso mehr, wenn sich in der Nähe Ihres Standorts ein Wald oder eine große Baumplantage befindet, in der Sie trockenes Geäst finden - Sie werden immer mit umweltfreundlichem Kraftstoff versorgt.

Sie Das Design kann sehr unterschiedlich sein - von sehr einfach oder komplexer. Um zu wissen, was Dickbauchöfen sind und woraus sie bestehen können, müssen Sie mehrere Optionen in Betracht ziehen.

Arten von Bourgeoisie, die im Land installiert werden können

Ein solcher Ofen kann aus jedem Metall hergestellt werden Behälter oder dickes Metall. Natürlich werden Sie brauchen Werkzeugum damit umzugehen schwierigsondern kreative Arbeit.Gut für die Herstellung von Dickbauchöfen fit eine alte Gasflasche oder zwei Gasflaschen, je nach Ofenmodell, zweihundert Liter Fass, Rohre mit einem Durchmesser von 50 cm oder nur Bleche mit einer Dicke von 3—5 mm und Ecke.

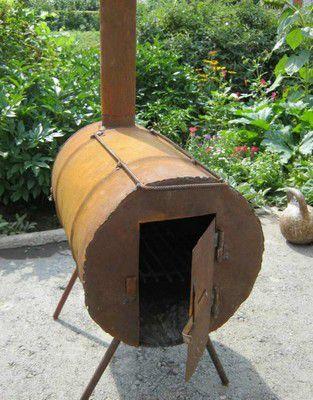

Der einfachste Dickbauchkocher aus einem Fass

• Dieses Modell des Dickbauchofens besteht aus einem Metallfass, an das die Beine geschweißt sind.
• Dann ausgeschnitten in Form eines rechteckigen Teils des Bodens und sitztauf der auf der Schleifen — so stellte sich die Feuerraumtür heraus.
• Am Ende invertiert auf der Seite Behälter ein rundes Loch ist angeordnet, an das ein Schornstein geschweißt wird.
• Am Boden des Ofens muss verlegt werden Rost-Rostdamit es nicht durchbrennt und der Backofen möglichst lange warm bleibt.
• Ein dicker Stahldraht ist oben auf das Fass geschweißt, damit Sie einen Topf oder Wasserkocher stellen können — somit wird ein Kochfeld erhalten. Dies ist die einfachste und kostengünstigste Art, einen Dickbauchofen herzustellen.

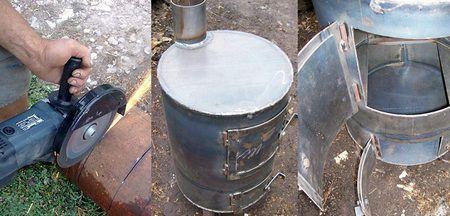

Klassische vertikale Tonnen- oder Rohrkonstruktion

Noch ein Modell, das sowohl aus einem Rohr als auch aus einem Fass hergestellt werden kann. Es ist etwas komplizierter als das vorherige, aber die Effizienz dieses Ofens wird viel höher sein.

• Auf der Behälter Es werden Schnitte gemacht und Abschnitte entfernt, aus denen Türen für die Feuerkammer und das Gebläse gemacht werden. Scharniere werden geschweißt und Türen mit Fensterläden werden daran aufgehängt.
• Innen Behälter Ständer für den Rost angeordnet sind.
• Wenn der Ofen aus einem Rohr mit großem Durchmesser besteht, Sie Der Boden ist gebraut und die Beine sind daran befestigt. Auch gebraut Sie oben - es stellt sich eine Art Kochfeld heraus, in dem ein rundes Loch für den Schornstein gemacht wird.
• Wenn der Ofen aus einem Fass aufgebaut ist, hat er bereits einen Boden und ein Kochfeld. Beine und ein Schornstein sind ebenfalls daran angeschweißt.

Ein Rohr für die Herstellung eines Dickbauchofens ist daher einem Fass vorzuziehen Sie Die Lebensdauer wird länger sein. Die Effizienz eines Ofens aus einem Rohr mit dickeren Stahlwänden ist viel höher als die eines Dickbauchofens aus einem Fass.

Dieser Ofen ist großartig fit für eine Sommerresidenz, aber gleicher Weg, wie jeder Dickbauchofen, erfordert Sie Betrieb, Einhaltung der Sicherheitsvorschriften und Isolierung von brennbaren Gegenständen, Holzböden und Wänden.

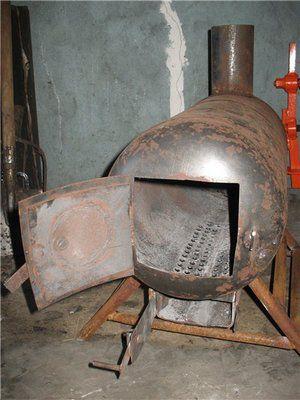

Dickbauchkocher aus einer Gasflasche

Diese Version des Dickbauchkochers wird aus einer Gasflasche hergestellt. Es hat kein Kochfeld, was die Funktionen des Herdes auf eine reduziert — Raumheizung.

• In den Boden des zukünftigen Ofens werden Löcher gebohrt, um Asche in das geschweißte Unterteil zu werfen Gitter Aschekasten, der aus einem Blech gefertigt ist. Der Aschekasten spielt eine Rolle und blies — Um es zu schließen, ist eine kleine Tür angeordnet. Des Weiteren Beine werden durch Schweißen am Boden des Dickbauchofens befestigt.
• Von der Unterseite des Ballons werden jetzt die Vorderwand des Ofens, Auch Teil ausgeschnitten die wird als Tür dienen, dann wird es an geschweißten Scharnieren montiert. Auf der gegenüberliegenden Seite des Ofens wird ein Rohr geschweißt. Sie kann sein Eingerichtet auf der Flasche oder hinter dem Ofen.

Dies ist auch ein ziemlich einfaches Design eines Dickbauchofens, der unabhängig ausgeführt werden kann.

Besonderer Komfort - breite Kochfläche

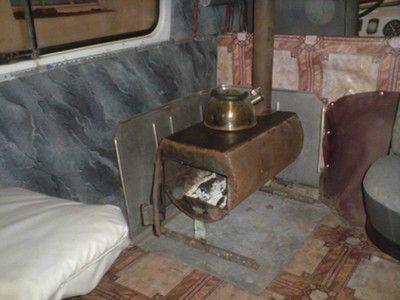

Eine andere Version des Ofen-Potbelly-Ofens aus einer Gasflasche wird wie folgt ausgeführt:

• Schneiden Sie seine Spitze ab Teil, wo wird sein sei eine Tür und eine Seite Teil für Kochfeldeinstellungen.
• Des Weiteren Beine werden an den zukünftigen Ofen geschweißt und eine Tür wird installiert.
• Dafür wird ein rundes Loch in das Kochfeld geschnitten Schornstein Rohre.
• Bester in Unterseite Teile des Ofens, um Löcher zu bohren und einen Aschenkasten bereitzustellen.
• Für einen sicheren Betrieb muss der Dickbauchofen auf nicht brennbarem Material installiert werden, und wenn die Wände des Gebäudes aus Holz sind, kann man auch nicht auf deren Isolierung verzichten.

Dieses Modell ist recht einfach in der Ausführung und gut fit für den Einsatz im Garten oder in der Garage. Das Kochfeld ist groß genug Sie Sie könnten gleichzeitig einen Wasserkocher und einen Topf oder eine Pfanne aufstellen.

Es ist möglich, die Aufgabe etwas zu erschweren und gleichzeitig die Effizienz Ihres Produkts zu steigern. So, Dickbauch Herd zum Geben mit eigenen Händen werden sie auch aus zwei Zylindern hergestellt, wie zum Beispiel im beigefügten Video gezeigt:

Video - Der Prozess der Erstellung eines Do-it-yourself-Bauchbauchofens

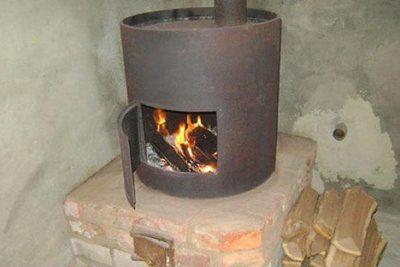

Eine komplexere Version eines Dickbauchofens aus einem Stück Metallrohr im unteren Teil, das in Form eines Bodens befestigt ist Gitter.

Einfach auf den ersten Blick, aber sehr effektiv

Der obere Teil ist ein aus einem Blech ausgeschnittener Kreis, in Deutsch Fertig sein Loch, dann wird ein Schornsteinrohr darin eingeschweißt. Diese ganze Struktur ist in eine gefaltete eingebettet vier oder fünf Reihen von Ziegelsteinen, die als Gebläse fungieren. Seine Höhe errechnet sich aus der Breite der Blower Door. Der Ofen ist fest installiert, der Schornstein kann durch die Wand oder das Dach geführt werden.

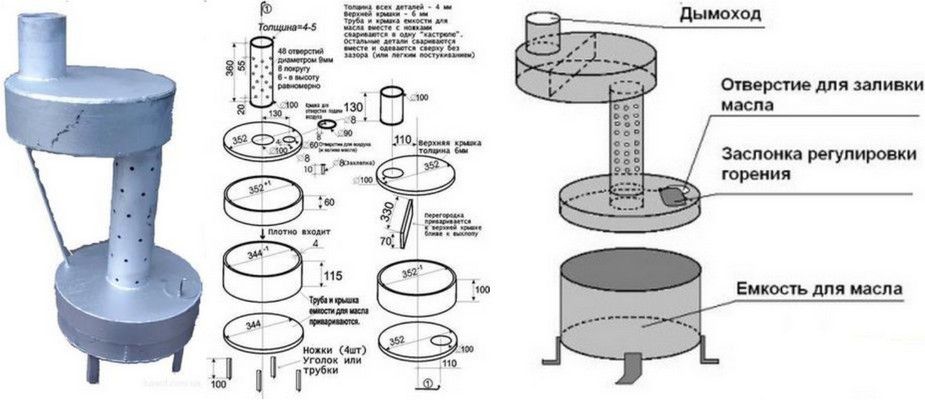

Eine Variante eines Dickbauchofens mit Altöl

Es gibt auch eine Option wie einen Dickbauchofen, der mit Altöl betrieben wird, das in den unteren Tank gegossen und angezündet wird. Dieser Ofen hat einige Nachteile. — ähdann dann, was es kann einen sehr kleinen Raum erwärmen, und dann, was Sie Der Betrieb kann zu Gerüchen aus der Kraftstoffverbrennung führen. Es sollte sofort angemerkt werden, dass diese Option mehr ist fit für eine Garage oder einen Hauswirtschaftsraum und nicht für einen Wohnraum, aber Sie müssen dies beachten, da am Ferienhaus auch eine Garage vorhanden sein kann.

• Aus Eisenblech ausgeschnitten notwendige Elemente – (die Form kann rund oder rechteckig sein), und der Kraftstofftank wird daraus hergestellt.
• Im oberen Teil des Tanks sind zwei Löcher für ein Rohr und zum Betanken geschnitten. Der zweite sollte eine Schiebeabdeckung haben.
• Die Beine werden an den resultierenden Tank geschweißt.
• Ein Rohr mit kleinen runden Schlitzen wird in ein großes Loch geschweißt, durch das hindurch Innerhalb Luft.
• Dann wird der obere Tank hergestellt — Nachbrennkammer, die mit einem Schlitzrohr verschweißt ist.
• Der obere Tank muss einen Deckel haben. entfernbar, und darin sollte sein Loch für den Schornstein, der auf der Straße angezeigt wird.

Nach der vollständigen Montage können Sie mit dem Testen Ihres Projekts beginnen.

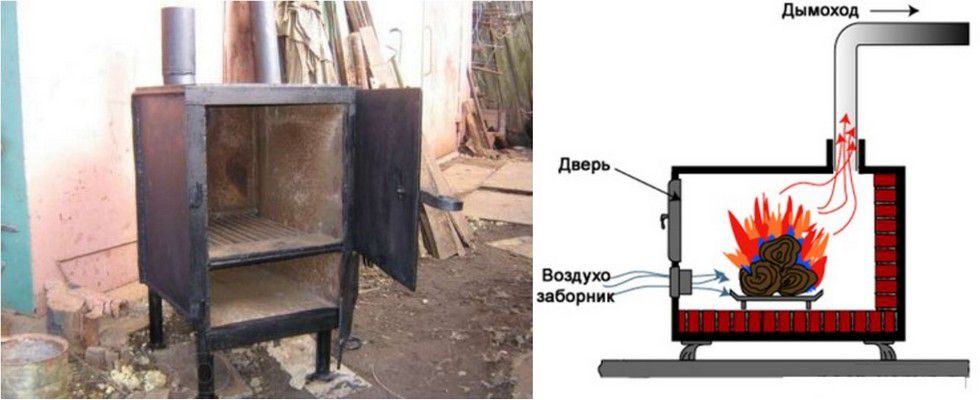

Der Feuerraum kann eingemauert werden

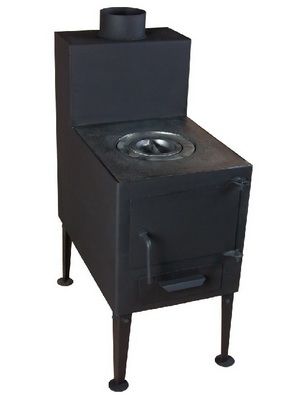

Dieses Ofenmodell — gute Wahl zu verwenden Sie auf der Datscha. Die ordentliche Form macht Sie akzeptabel für jedes ländliche Interieur. Es hilft nicht nur, den Raum zu wärmen, sondern auch Essen zu kochen, da es ein ziemlich großes Kochfeld hat. Beim Design ist alles sehr durchdacht, einschließlich der Größe der Außenflächen und des Feuerraums, in dem genügend Platz zum Befüllen ist Sie Brennholz. Diese Sprachqualitäten werden einen kalten Raum schnell aufheizen.

• Für die Herstellung benötigen Sie Bleche aus dickem Metall in 3—5 mm, Ecke und Rohr für den Schornstein.
• Zunächst werden alle Teile der Struktur nach einem vorbereiteten Schema vorbereitet.
• Die Flugzeuge sind durch Schweißen mit Metallecken verbunden — Sie dienen auch als Beine für den Ofen.  Vom unteren Ende der Beine ist es notwendig, die Metallplatten zu verstärken, um 10x10 cm für mehr Stabilität.
• Der Feuerraum sollte vom Gebläse-Aschekasten getrennt werden Rost-Rost. Des Weiteren Die Türen der Feuerkammer und des Gebläses sind an den Scharnieren befestigt.
• Machen Sie dann auf der Rückseite des Kochfelds ein rundes Loch für den Schornstein, befestigen Sie ihn und abheben auf die Strasse.

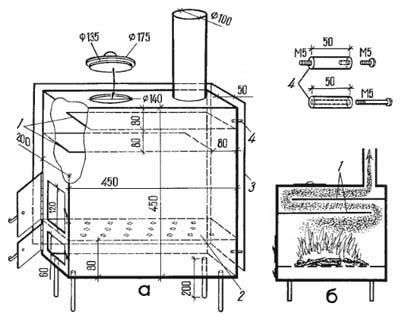

Sehr gute wirtschaftliche Option

Die erfolgreichste und effektivste Version des Dickbauchkochers, die es gibt hoch Effizienz, und es wird großartig sein, das Cottage-Zimmer lange zu wärmen Jahre. In Form und Materialien scheint es sich nicht wesentlich vom Vorgängermodell zu unterscheiden, aber vom Inneren Sie das Design ist etwas anders. Dadurch kühlt der Ofen viel länger ab und gibt mehr Wärme an den Raum ab, anstatt sie an den Schornstein abzugeben. Um diese Leistung zu erzielen, helfen zwei Metallplatten, die im oberen Teil des Ofens in der Nähe des Schornsteins befestigt sind. Sie schaffen Hindernisse für den schnellen Austritt heißer Luft direkt in das Rohr. Eine der Platten ist mit der Vorderseite verschweißt intern Teile eines Dickbauchofens, der zweite zu intern Rückwand. So entstandenes „Labyrinth“ warten Verbrennungsprodukte lassen sie um diese Platten herumgehen und in den erzeugten oberen Kammern, Nachverbrennung Gase. Diese Art von Dickbauchkocher kann bis zu 11 heiß bleiben—12 Stunden. Außerdem hat das Kochfeld entfernbar Brennerabdeckung, mit der Sie das Wasser im Wasserkocher schnell erhitzen können.

Der Wirkungsgrad eines solchen Dickbauchofens erreicht 70 % , Die durchschnittliche Wärmeübertragung beträgt 1360 kcal/h Das Kochfeld heizt auf 150 auf—160-Grad-Seitenleiste — bis zu 100—110 Grad.

Es besteht kein Zweifel, dass ein Dickbauchofen in einem Sommerhaus nützlich ist — nahe Sie Es ist schön, bei Regenwetter oder an einem kalten Abend zu sitzen und dem Wasserkocher zuzuhören, der auf dem Herd kocht.  Wenn es eine Gelegenheit und Fähigkeit gibt, Notwendig tun Sie auf sich allein — So sparen Sie eine ganze Menge Geld.
