Aus einer Gasflasche + Foto machen wir mit unseren eigenen Händen einen Dickbauchofen

Dickbauchofen obwohl und hat eine mehr als hundertjährige Geschichte, ist aber auch heute noch ein sehr beliebtes Heizgerät für kleine Räume.

Dickbauchkocher aus einer Gasflasche

Ein solcher Ofen besteht nicht nur aus massiven Metallblechen, sondern auch aus verschiedenen Metallgegenständen, die der Hitze einer intensiven Flamme standhalten können. — es kann ein Fass, eine Flasche, ein Rohr oder eine alte Gasflasche sein.

Es ist besonders beliebt bei begeisterten Autofahrern, die auch im Winter Verbesserungen nicht ablehnen können seine Auto, alles in Garagen ausgeben seine frei Zeit. Die Gasflasche hat eine ideale Form, es ist praktisch ein Dickbauchofen, es muss nur etwas verbessert werden: Schneiden Sie den Überschuss ab, bohren Sie die notwendigen Löcher und schweißen Sie ein paar Rohre! Schauen wir uns genauer an, wie man aus einem Zylinder einen Dickbauchofen macht.

Ein Dickbauchkocher aus einer Gasflasche kann vertikal oder horizontal angeordnet sein. Einige Handwerker stellen solche Öfen sogar aus zwei Zylindern her, indem sie einen vertikal über den anderen stellen, der horizontal ausgerichtet ist.

Video: hausgemachter Holzofen aus zwei Zylindern

Es gibt jedoch viele Modelle, und nachdem Sie verschiedene Modelle in Betracht gezogen haben, können Sie dasjenige auswählen, das bequemer in der Verwendung und akzeptabel in der Ausführung ist.

Natürlich für die Herstellung eines Dickbauchofens aus einem Zylinder einige Werkzeug und Materialien und sicher Fähigkeiten, mit ihnen zu arbeiten.

Was muss vorbereitet werden?

Aus Werkzeug sammeln müssen:

1. Schweißmaschine (200ABER);
2. Schleifer - "Bulgarisch", besser mit Scheiben mit einem Durchmesser von mindestens 180 mm;
3. Elektroden;
4. Kreise zum Schleifen und Schneiden von Metall;
5. ein Hammer, der die Schlacke vom Schweißen reinigt;
6. Bürste mit Metallborsten;
7. michtr ckokay, Maßband, Kreide oder Marker zum Markieren;
8. bohren u bohren erforderliche Durchmesser;
9. Meißel, normaler Hammer und Zange.

Aus Materialien, außer für eine oder zwei Gasflaschen müssen Sie Folgendes kaufen:

1. Blech, nicht weniger als drei Millimeter — es ist nützlich für das Gerät des Kochfelds und des Aschenkastens;
2. vorgefertigte gusseiserne Türen, oder sie können auch unabhängig aus einem Blech oder einem aus einem Zylinder geschnittenen Metallstück hergestellt werden;
3. Rauchrohr;
4. Ecke oder dicke Verstärkung - sie werden für die Herstellung von Beinen und Rost benötigt. Letztere können fertig (aus Gusseisen) gekauft oder mit Löchern arrangiert werden, gebohrt am Flaschenboden.

Auch hier ist zu beachten, dass für die Herstellung eines solchen Ofens fit als Standard-Gasflasche, also und Ballon kleine Größe.

Wie oben erwähnt, kann ein Zylinderofen vertikal und horizontal sein. Sie können die gewünschte auswählen ausgehend von Menge an Platz zugeteilt für die Installation eines Dickbauchofens und Komfort Sie Betrieb.

Ballonvorbereitung

Richtige Ballonvorbereitung — Dies ist ein sehr wichtiges Ereignis vor Beginn der Arbeit, insbesondere wenn der Dickbauchofen aus besteht Behälter, die vor kurzem Gas enthielt. Gasreste können im Inneren verbleiben, und beim Schneiden, das von Funken begleitet wird, kann der Zylinder explodieren.

• Daher müssen Sie zuerst das Ventil oben auf dem Zylinder abschrauben und den Durchgang für den Austritt von Restgas freigeben — Dieser Vorgang wird einige Zeit in Anspruch nehmen. Es ist besser zu gehen Kapazität in offen fähig für die nacht an offen Luft oder in einem gut belüfteten Nichtwohnbereich und noch besser — bis ganz oben mit Wasser füllen.
• Anschließend wird der Behälter umgedreht und das entstehende Kondensat abgelassen. Es hat einen sehr unangenehmen Geruch, daher kann dieser Vorgang auch nicht in einem Raum durchgeführt werden, in dem Menschen leben.

ausgewaschen Kapazität birgt beim Arbeiten keine Explosionsgefahr mehr und Sie können gefahrlos mit dem Schneidevorgang fortfahren.

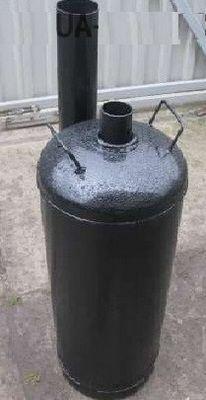

Vertikaler Dickbauchkocher aus einer Gasflasche

Eine gewöhnliche unnötige Gasflasche wird genommen

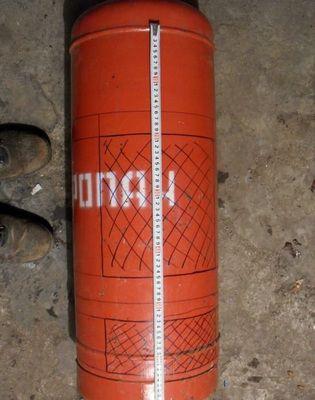

• Bei der Herstellung dieses Modells wird der Zylinder in seiner üblichen Position installiert, der Hals vollständig gelöst und dann mit einem Maßband und einem Marker markiert.

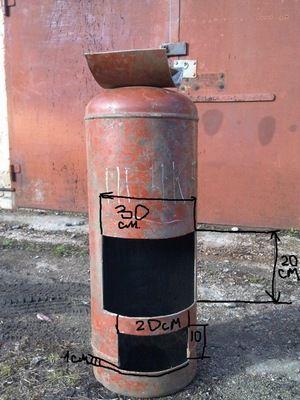

Eine mögliche Markierungsoption für einen vertikalen Dickbauchofen

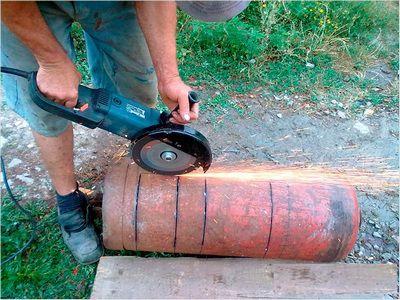

• Des Weiteren verwenden Mühlen (oder mit einem Gas- oder Plasmaschneider) werden Löcher für die Vorrichtung des Ofens und des Gebläses geschnitten.

Öffnungen für Türen schneiden

• nächster Schritt geht Rostvorrichtung zwischen Ofenraum und Gebläse. Da dieses Element in der gewünschten Form und Größe schwer zu finden ist, besteht es aus Bewehrung. Sie in Stücke der gewünschten Größe geschnitten und an einer vormarkierten Stelle verschweißt.

Der Rost kann aus Bewehrung bestehen

• Des Weiteren Türen sind eingebaut — geschnittene Metallstücke eignen sich perfekt für ihre Herstellung. Sie sind an Scharnieren montiert, die mit dem Zylinderkörper verschweißt sind.
• Es ist notwendig, Riegel oder Hecks an den Türen anzubringen — Sie sollten zuverlässig Halten Sie die Flügel während der Feuerbüchse.
• An der Spitze des Ballons wenn gewünscht, können Sie ein kleines Kochfeld arrangieren. Es ist immer praktisch, um Kaffee oder Tee zuzubereiten oder Rührei zu braten. Diese Platte ist aus Blech gefertigt.

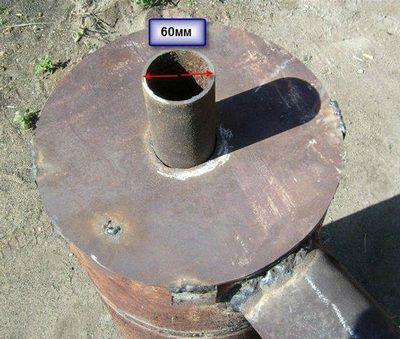

Ein Warmwasserspeicher verlangt einfach nach einer solchen Oberfläche

• Das Foto zeigt eine Variante der Vorbereitungsgrundlage nicht einfach für das Kochfeld und für den Einbau von oben Behälter zum Erhitzen von Wasser, gemacht wie ein Samowar. Das Rohr, das den Ofen verlässt, wird hindurchgeführt Kapazität mit Wasser, Heizung Sie.
• Alle Nähte, mit denen Teile des Ofens verschweißt werden, müssen luftdicht sein.
• Schornstein Das Rohr kann oben im Ofen oder in der Seitenwand installiert werden. Der Schornstein verlässt den Raum durch die Wand des Gebäudes oder das Dach.

Diese Anordnung der Gasflasche hilft, Platz zu sparen, da der Ofen kompakt und übersichtlich ist. Sie ist besonders gut fit für eine Garage oder ein kleines Zimmer auf dem Land.

Dickbauchofen vom horizontalen Typ

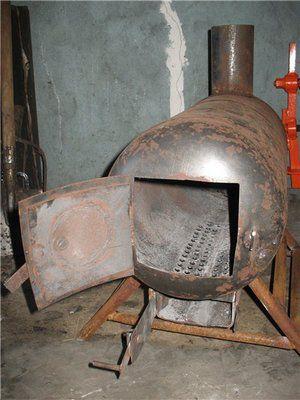

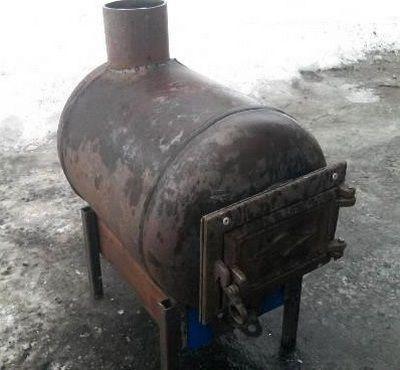

Horizontaler Dickbauchofen aus einem Zylinder

• Eine andere Version des Zylinderofens, welche die horizontal platziert, zu Es hat seine Vorteil — darauf können Sie ein großes Kochfeld anordnen, die kann nicht nur Tee erwärmen, sondern auch Abendessen zubereiten.
• Damit Das Design des Dickbauchofens stand fest, z Sie aus der Ecke kochen zuverlässig stehen, und nach Abschluss der Arbeiten wird der fertige Ofen darauf mittels Punktschweißen befestigt.
• Die Arbeit am Zylinder beginnt ebenfalls mit Markierungen, wonach ein quadratisches Loch zum Einbau der Tür und ein rundes Loch ausgeschnitten wird — für die Installation eines Schornsteinrohrs. Mit einem runden Loch vielleicht müssen, zu ... haben zu erhalten, wenn kein Fräser vorhanden ist. "Bulgarisch" ist hier also erstmal kein Assistent — Löcher am Umfang bohren, dann mit Meißel und Hammer bearbeiten und dann mit einer Feile nacharbeiten.
• Löcher werden in den Boden des zukünftigen Ofens gebohrt, die wird die Rolle eines Gitters spielen, und darunter ist eine Kiste aus einem Blech eingeschweißt welche die Asche wird fallen.

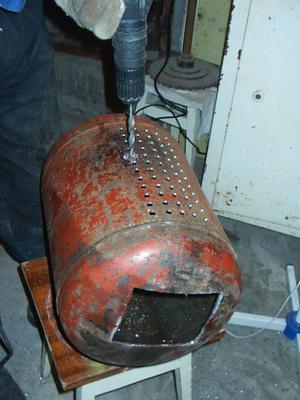

In der Rolle eines Gitters - Reihen von Bohrlöchern

• Die gleiche Kammer wird ein Gebläse sein, so weiter Sie Installieren Sie eine einstellbare Tür, damit Sie den Luftstrom verringern oder erhöhen können, um die gewünschte Traktion herzustellen.

Sie können Ihre eigene Tür bauen ...

• Die Tür für diesen Ofen kann unabhängig hergestellt werden, indem das aus dem Zylinder ausgeschnittene Teil verbrüht wird, oder Sie können ein fertiges Gusseisenteil installieren, das bereits einen Rahmen hat. Die zweite Option ist einfacher zu installieren und ist bereits mit einer Verriegelung für ausgestattet zuverlässig Verschluss des Ofens.

... oder fertig im Laden kaufen

• Nach dem Einbau der Tür wird der Dickbauchofen auf einem Ständer befestigt oder es werden Beine in der gewünschten Höhe daran angeschweißt.
• Dann wird ein Rohr geschweißt, auf dem ein Schornsteinrohr installiert wird. Es kann auch durch eine Wand oder ein Dach entfernt werden.

Passt ein kleiner Ballon?

Sie können auch mit einem kleinen Ballon arbeiten. Sie werden nach dem gleichen Plan wie der Ofen vom horizontalen Typ hergestellt.

• Aber in diesem Fall statt gebohrt Löcher im Boden des Dickbauchofens, installieren Sie einen gusseisernen Rost. Dafür wurde ein Fenster in der erforderlichen Größe ausgeschnitten.

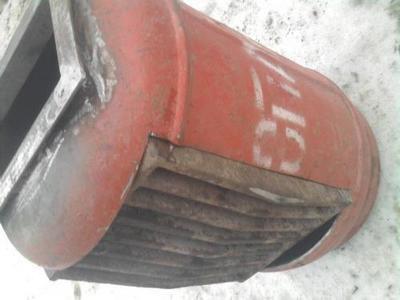

Installation eines Gusseisenrostes

• Das Gebläse in Kombination mit dem Rost wird wie folgt verschweißt.

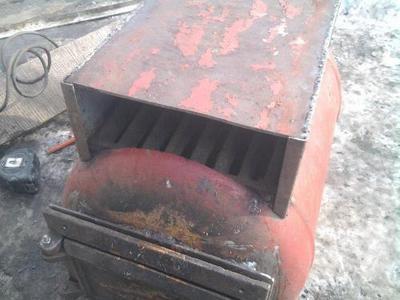

Aschenbläser aus einem Kanalstück

• Des Weiteren Beine werden an den Aschenkasten geschweißt, die Struktur wird umgedreht und oben installiert, und ein Abzweigrohr wird durch Schweißen befestigt Schornstein
• Nach Abschluss der Arbeiten am Dickbauchofen Sie an einem festen Ort installiert und den Schornstein auf die Straße bringen.

Video: Wie man aus einem gebrauchten Zylinder einen Super-Holzofen macht

Die vorgeschlagenen Optionen sind nur ein kleiner Teil dessen, was von Volkshandwerkern erfunden wurde. Sehen Sie, wie der Handwerker Mauerwerk und eine Gasflasche in einem Dickbauchofen kombinierte:

Wenn Sie eine Vorstellung davon haben, wie Sie mit den oben beschriebenen Werkzeugen und allen erforderlichen Materialien arbeiten können, können Sie versuchen, diesen praktischen und manchmal unersetzlichen Ofen selbst herzustellen. Gemacht Sie Mit Ihren eigenen Händen können Sie eine ziemlich große Menge sparen und eine bereits unnötige Gasflaschenfunktion aktivieren. Das Wichtigste — diese Arbeit verantwortungsvoll angehen und tun Sie langsam, jede Aktion prüfend.
