Wie macht man mit eigenen Händen einen Dickbauchofen aus dem, was im Leerlauf herumliegt?

Do-it-yourself-Bauchbauchofen ist ganz einfach. Die Hauptsache — etwas gebrauchen können Werkzeug und das richtige Material haben. Trotz der Tatsache, dass Ein solcher Ofen wurde vor vielen Jahren erfunden und hat auch heute noch nicht an Relevanz verloren.

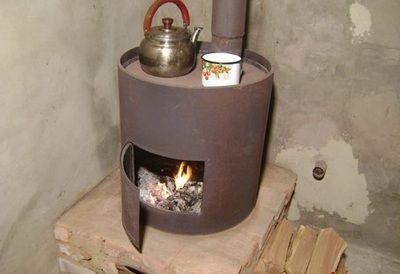

Wie man einen Dickbauchofen macht

So ist es in vielen Lebenssituationen zu einem unverzichtbaren Heizgerät geworden:

- es hilft Autofahrern, wie Sie einfach zu installierende Innengarage;

- Für Sommerbewohner ist sie längst zu einer wahren Freundin geworden, da man nicht immer außerhalb der Stadt, wo viele Menschen gerne den Sommer verbringen, alternative Heizarten nutzen kann und nicht jeder es sich leisten kann, einen Ziegelofen abzulegen;

- Bewohner des privaten Sektors installieren oft einen Dickbauchofen als zusätzliches Heizgerät.

Aus welchen russischen Handwerkern werden keine Dickbauchöfen hergestellt! Eingang geht alles was aus dickem Metall ist — Das Gaszylinder und Festplatten Räder große Autos oder landwirtschaftliche Maschinen, Fässer und Bleche, Rohre mit verschiedenen Durchmessern und sogar Flaschen.

In einigen Ausführungsformen sind Tanks zum Erhitzen von Wasser und Kochherde vorgesehen.

Zu beginnen Arbeit, ist es notwendig, sich mit Materialien, Hilfsteilen und Werkzeugen einzudecken.

Vorbereitung der Werkzeuge

Von den Werkzeugen, die Sie benötigen:

• Schleifer und verschiedene Festplatten Sieentsprechend den Materialien;
• Schweißgerät, um bei 200ABER, sowie Elektroden dazu;
• Bürste mit Metallborsten;
• Schlackenhammer;
• Meißel, Bauhammer, Zange;
• Bohrer und Perforator;
• Messinstrumente.

Modelle der häufigsten Bourgeois

Je nachdem, für welchen Raum der Ofen bestimmt ist, wird er ausgewählt Sie Modell. Es muss den Besitzer nicht nur optisch, sondern auch in Bezug auf die technischen Eigenschaften zufrieden stellen.

Wenn ein Dickbauchofen für eine Wohnung hergestellt wird, muss er ein entsprechendes Design haben. Lassen Sie es nicht das Gleiche sein, was Fabrikhersteller anbieten, aber immerhin backen sollte ordentlich aussehen. Neben der äußeren Gestaltung werden zusätzliche Funktionen zum Heizen für das Haus nützlich sein. Zum Beispiel wird ein Kochfeld für das Haus eines Sommerbewohners nie überflüssig sein.

für Garage nicht unbedingt um den Ofen elegant zu machen, aber Multifunktionalität tut ihr auch nicht weh. Wenn Sie bei kaltem Wetter in der Garage arbeiten, ist es gut, Tee oder heißes Wasser zu erwärmen, um Ihre Hände von verschiedenen Schmiermitteln zu waschen.

Egal wie der Dickbauchkocher aussieht, er hat immer das gleiche Design und besteht aus folgenden Knoten:

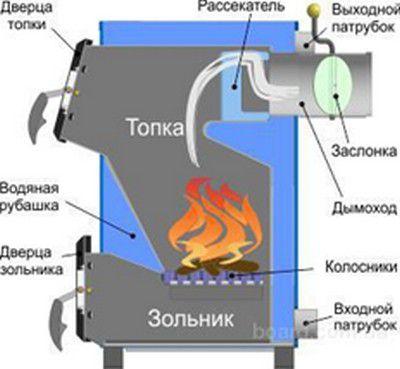

Schematische Darstellung eines Dickbauchofens - nichts Kompliziertes

• Die Brennkammer, in die Brennstoff gelegt wird. Sie muss haben zuverlässig schließende Tür;
• Rost Gitter, die auf den Boden des Ofens gelegt wird. Und es ist besser, wenn es aus Gusseisen ist;
• Gebläsekammer oder Aschenkasten — Dies ist eine Kammer, in der Asche von verbranntem Brennholz gesammelt wird und durch die Luft zur besseren Verbrennung zugeführt wird.
• Rauchabzugsrohr.
• Zusätzlich zu diesen Hauptabteilungen kann der Meister ein Kochfeld anordnen oder den Ofen mit einem Tank zum Erhitzen von Wasser ergänzen.

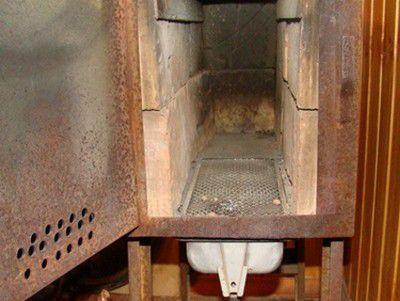

Der Feuerraum kann zusätzlich mit Ziegeln ausgelegt werden

Ebenfalls, Sie können den Feuerraum dann mit hitzebeständigen Steinen auslegen backen hält länger und die Wärme bleibt viel länger darin.

Noch Eine nützliche Ergänzung zu einem Dickbauchofen können zwei innen angeschweißte Metallplatten sein, die Hindernisse für den direkten Austritt heißer Gase in das Rohr darstellen. Dies ist ein einfaches Gerät Wird besorgt ein gewöhnlicher Dickbauchofen mit einem langbrennenden Ofen.

Dickbauchofen aus einer Flasche

Dies Kapazität vertraut alle Menschen der älteren Generation — Früher wurden in solchen Behältern Milch, Speiseeis und Pflanzenöl vom Fass in die Läden gebracht. Falls jemand so eine hat Kapazität in einer Speisekammer oder einem Schuppen, Sie Es ist durchaus möglich, es für die Herstellung eines Dickbauchofens zu verwenden.

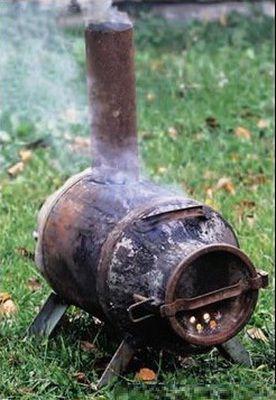

So sieht ein Dickbauchofen aus einer alten Kanne aus

Es muss gesagt werden, dass dies backen Gut fit zum Garage, ist aber wahrscheinlich nicht zu Hause angebracht, wenn Sie nicht upgraden. Aber wenn Sie Gewalt anwenden und einen Aschenkasten, ein Gebläse am Boden des Kolbens anbringen und oben einen dicken Draht in Form eines Herdumrisses anbringen, dann der Ofen fit und für ein Landhaus.

Schritt für Schritt wird wie folgt gearbeitet:

• Dies Kapazität bequem darin Sie ist schon fertig zuverlässig Tür;
• Der Kolben wird also mit z. B. auf die Seite gelegt Berechnungzum leichten Öffnen der Tür. An der Seitenwand Behälter, die zum Boden wird, werden Löcher gebohrt — es wird toll sein Gitter;
• Des Weiteren unter Gitter die Metallkammer des Aschenkastens verschweißt oder verschraubt ist und z Sie Es wird eine separate Tür hergestellt, die dazu beiträgt, die Intensität der brennenden Flamme zu regulieren;
• Dann werden in der Nähe des Aschekastens die Beine auf beiden Seiten angeschraubt;
• Im hinteren oberen Teil des Ofens wird ein Loch gemacht, und a Schornstein Rohr;
• Vor dem Rohr können Sie auf Wunsch ein Kochfeld herstellen, indem Sie Klammern aus dickem Metalldraht schweißen oder schrauben.
• Bevor Sie den Ofen dauerhaft installieren, müssen Sie Folgendes durchführen Sie Straßentest. Wenn es gut funktioniert, können Sie setzen Sie zum Sie Ort und Ausgang Schornstein draußen.

Ofen zum Trainieren - Analogon eines Dickbauchofens

Ein Herd, der beim Training funktioniert, ist besser für eine Garage geeignet, da er beim Erhitzen unweigerlich einen unangenehmen Geruch abgibt.

Eine gute Lösung für eine Garage - ein Dickbauchofen bei der Arbeit

Dieses Design besteht aus zwei Tanks in runder oder quadratischer Form, in Verbindung gebracht zwischen sich ein Rohr mit zahlreichen runden Löchern mit einem Durchmesser von einem Zentimeter.

Machen Sie genug Ofen einfach, und wird benötigt für Sie geringe Materialmenge

• Bleche;
• Ecke für die Beine der Struktur;
• Rohr mit dem erforderlichen Durchmesser — sie hängt von der Größe des vorgesehenen Ofens ab;
• dicker Draht.

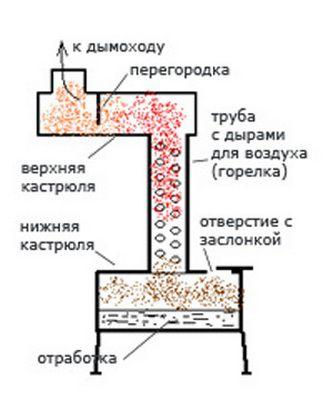

Schematische Darstellung des Ofens bei der Arbeit

• Die Herstellungsarbeit beginnt mit dem, was getan wird Zeichnung und weiter Deutsch alle Abmessungen des zukünftigen Produkts sind angebracht.
• Des Weiteren Alle Teile werden nach den angegebenen Maßen vorbereitet:

1. in gegeben Fall quadratische Platten für Panzer und ihre Seitenwände, in die obere und eine untere Platte der Tanks werden runde Löcher für den Schornstein und das Verbindungsrohr geschnitten;
2. ein Rohr, in das Löcher gebohrt werden;
3. vier identische Stücke aus der Ecke für die Gerätebeine;
4. ein kleines Stück Rohr für den Schornstein;
5. ein kleines Stück Metall für den Dämpfer.

• Des Weiteren geht Backofen Montagearbeiten

1. durch Schweißen werden die Teile der Tanks miteinander verbunden;
2. Beine sind an den unteren Tank geschweißt, und ein Dämpfer ist an dem Loch in der oberen Platte befestigt. Es muss mobil sein, daher wird es nur an einer Stelle befestigt;
3. Des Weiteren verbinden und Schornstein Rohr;
4. dann wird der obere Teil durch Schweißen mit dem unteren Teil verbunden;
5. in der letzten Phase wird der Befestigungsdraht oder Metallstreifen durch Schweißen befestigt;
6. Schweißnähte werden gereinigt und der Ofen mit hitzebeständiger Farbe lackiert.

Dickbauchofen aus Autofelgen

In diesem Fall wurden für die Herstellung des Ofens verwendet Scheiben ab groß Räder kombinieren, aber dafür kann es gut geeignet sein und Scheiben ab Räder Auto "KAMAZ".

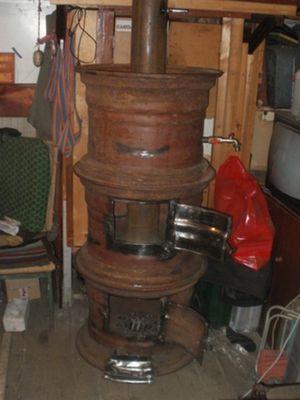

Beeilen Sie sich nicht, alte Felgen wegzuwerfen - sie können sich als nützlich erweisen

Ein solcher Dickbauchofen kann aus zwei Platten gebaut werden, aber die vorgestellte Version ist aus gebaut drei, da die obere eine Heißwasserkammer ist. Damit erhielt die Heizung eine zusätzliche nützliche Funktion.

Einen solchen Ofen bauen Auch Zunächst werden vorbereitende Arbeiten durchgeführt, bevor alle Platten miteinander verbunden werden.

• Zuerst arbeiten sie am unteren Teil des Ofens, der zum Gebläse wird;
• in der Scheibe ist der Boden mit einem vorgefertigten runden Stopfen verschweißt, der aus einem Blech geschnitten ist;
• Des Weiteren Ein quadratisches Loch wird ausgeschnitten, und aus dem geschnittenen Metallstück wird eine Tür hergestellt, an der ein Verschluss (Riegel) befestigt wird.
• ein Feuerraum wird gebaut — es wird sich in der Mitte der Struktur befinden;
• ein quadratischer Teil wird ebenfalls aus der Scheibe ausgeschnitten und eine Tür wird angeordnet;
• auf den Boden des Ofens wird ein Rost gelegt;
• Im oberen Teil ist eine massive Platte mit einem runden Loch in der Mitte geschweißt, in das der Schornstein geschweißt wird;
• Der obere Wassertank muss absolut dicht sein, dazu werden zuerst Unter- und Oberteil komplett ausgeschnitten;
• oben ist eine runde Platte mit einem Loch zum Durchführen des Rohrs und zum Befüllen mit Wasser angeschweißt;
• an der Seitenwand der Scheibe, so nah wie möglich zum Boden, installieren Sie den Wasserhahn;
• Des Weiteren geht Zusammenfügen aller Teile durch Schweißen — es sollte die gesamte Struktur hermetisch machen;

Der Schornstein, der die Brennkammer verlässt, muss durch den Warmwasserspeicher führen.

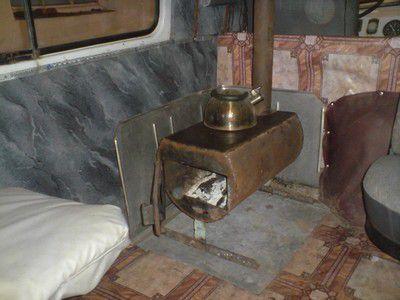

Dickbauchkocher aus einer Gasflasche

Es reicht aus, eine Gasflasche einfach in einen Dickbauchkocher zu verwandeln, da er fast fertig ist. Überreste Fügen Sie einige Elemente hinzu und schneiden Sie einige Löcher. Aber Sie müssen wissen, welche davon Behälter zwei Ofentypen erhältlich — mit oder ohne kochfeld Sie.

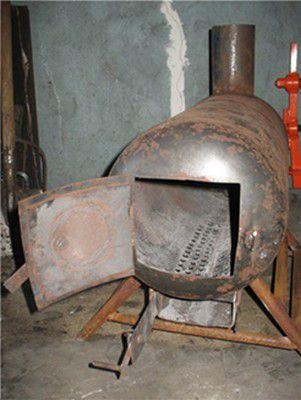

Ein beliebtes Modell ist ein Dickbauchofen aus einer Gasflasche

Alle Arbeiten zu erledigen von durchdie Zeile:

• Zuerst wird ein Fenster aus der Oberseite des Zylinders ausgeschnitten, das eine Öffnung für die Feuerkammer sein wird. Die Tür selbst besteht aus einem Blech oder sie arbeiten an einem ausgeschnittenen Teil.
• Der Ballon wird gedreht auf der Seite, und viele Löcher sind in seinem unteren Teil gebohrt. Sie werden die Rolle eines Gitters spielen.
• Unter diesen Löchern ist eine Metallbox verschweißt. — Aschekasten, müssen Sie auch eine Tür daran schweißen.
• Des Weiteren Beine sind mit dem Ballon verschweißt.
• Wenn entschieden wird, einen Herd mit Kochfeld herzustellen, wird stattdessen der obere halbkreisförmige Teil vom Zylinder abgeschnitten Sie ein zugeschnittenes Blech wird geschweißt. Metall dli Platten müssen eine Dicke von mind drei Millimeter.

Eine etwas andere Lösung

Sie können es anders machen — Auf den Zylinder ist ein dicker Metalldraht geschweißt, der in Form einer Platte zu einem Rechteck gebogen ist. Die erste Option ist jedoch viel bequemer, da der Kochbereich viel größer ist.

Ganz am Ende des Zylinderkörpers ist ein rundes Loch ausgeschnitten, an das der Schornstein geschweißt ist.

Eine solche Variante des Dickbauchofens fit für jeden Raum.

Dickbauchofen aus Blech

Die erfolgreichste und anwendbarste Option in jedem Raum kann als Dickbauchofen in klassischer rechteckiger Form angesehen werden. Es ist kompakt und ordentlich, nimmt also keine große Fläche ein fit auch für ein kleines Landhauszimmer.

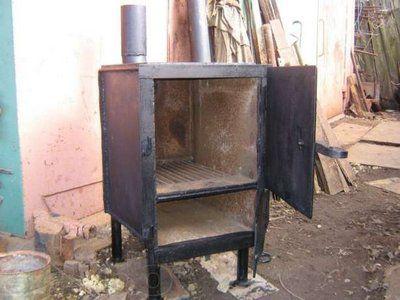

Dickbauchofen in klassischer rechteckiger Form

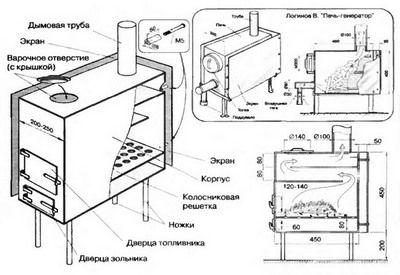

Die Zeichnung zeigt deutlich den gesamten Aufbau des Ofens. Dies ist genau die Option, wenn das Design mit Metallplatten verbessert wird, die heiße Luft nicht sofort direkt in das Rohr gelangen lassen. Daher speichert der Ofen die Wärme länger und meint, der Raum wird lange beheizt.

• Von den benötigten Materialien Metall Blätter, dick zwei drei Millimeter Metall Ecke, Schornstein Rohr und für Brenner — eine Abdeckung.
• Aus Blechen werden nach dem Markieren separate Teile ausgeschnitten, die später durch Schweißen miteinander verbunden werden — Dies sind der Boden, die Wände, das Kochfeld, die Innenplatten und der Rost.

Auf so etwas wie diese Zeichnung können Sie sich verlassen

• Auf der Frontplatte sind Löcher für Aschenkasten und Feuerraum ausgeschnitten. Auf sie Türen werden mit Hilfe von Scharnieren und Schlössern befestigt auf sie.
• Von innen wird eine Metallplatte in einem Abstand von 15 Zentimetern von der Oberseite auf die Frontplatte des Ofens geschweißt, was 10 Zentimeter weniger sein sollte als die Länge der Seitenwand des Dickbauchofens.
• An der Rückwand Auch eine zweite Platte wird von innen in einem Abstand von 7 cm von der Oberseite angeschweißt. Diese beiden Platten erzeugen Labirint dlIch bin Rauch und meint — und heiße Luft.
• Schneiden Sie ein Loch in das obere Kochfeld, um den vorbereiteten Deckel zu passen und noch eines — zum Schornstein Rohre.
• Die Beine sind unten angeschweißt.
• An den Seitenwänden ist ein Platz für den Rost markiert und von der Ecke aus werden Halterungen angeschweißt, auf denen der Rost platziert wird. Gitter.
• Um einen Rost herzustellen, werden Streifen von einem Zentimeter Breite in ein Blech geschnitten (oder es können viele runde Löcher gebohrt werden).
• An den vorab in der Größe vorbereiteten Ecken montieren und schweißen sie alle Details der Struktur.
• Des Weiteren einen Schornstein einbauen.
• „Ästhetische“ Fragen werden zuletzt behandelt. — Dies ist das Reinigen von Schweißnähten und das Lackieren mit hitzebeständiger Farbe.

Video - Der Meister teilt seine persönlichen Erfahrungen mit der Herstellung eines Dickbauchofens mit seinen eigenen Händen

Aufstellungsort des Ofen-Bauchbauchofens

Damit der Dickbauchkocher für sich einbringt Gastgeber einzige Vorteil, Sie müssen es richtig machen Sie gemäß den Sicherheitshinweisen installieren.

• Der Ort, an dem der Ofen installiert wird, muss mit feuerfesten Materialien verkleidet werden. — dies gilt sowohl für den Boden als auch für die Wände rund um das Heizgerät. Ein solches Material kann eine hitzebeständige Trockenbauwand, Metall oder eine Stein- oder Ziegelauskleidung sein.
• Es ist verboten, einen Dickbauchkocher neben brennbaren Materialien aufzustellen.
• Gutes Belüftungssystem — Dies ist auch eine der Hauptbedingungen für den Raum, in dem der Ofen stehen wird.
• Damit der Ofen länger kühlt, ist es gut, wenn sich der Rohrabschnitt auf dem Dachboden und über dem Dach befindet isoliert nicht brennbares Material.

Wenn der Meister über die Fähigkeiten verfügt, mit einem Schweißgerät und dem gesamten erforderlichen Material für die Herstellung dieser Heizung zu arbeiten, können Sie sich sicher an die Arbeit machen. Solche haben zuverlässig Assistentin, keine Sorge — das Haus wird immer geheizt sein, und es wird ein warmes Abendessen auf dem Herd geben.
