Wie man mit eigenen Händen einen Dickbauchofen macht: Tipps für Anfänger

Der Dickbauchkocher half in Notsituationen immer aus und war es auch zuverlässig Assistent von Sommerbewohnern, Autofahrern mit Garage sowie Eigentümern kleiner Privathäuser.

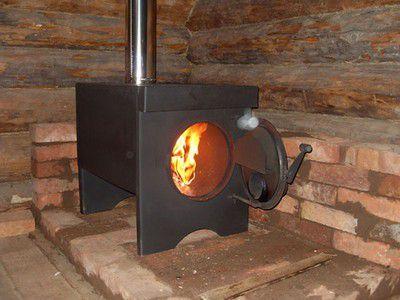

Dickbauchofen, von einem Anfänger geschweißt

Heute sie häufig, nimmt einen neuen Look an, der von Innenarchitekten entwickelt wurde, sodass er gut in die Hallen edler Herrenhäuser passt. Ist es möglich, dieses nützliche und manchmal einfach notwendige Heizgerät mit Ihren eigenen Händen herzustellen, wenn Sie nicht genügend Erfahrung im Schweißen und Schneiden von Metall haben?

Natürlich, ja, und noch einmal, ja, um einen Dickbauchofen zu schweißen, müssen Sie nur die allgemeinen Prinzipien des Metallschweißens verstehen, selbst wenn Sie eine schiefe Naht bekommen - Sie können sie immer mit einer Schleifmaschine reinigen, schauen Sie sich an das Foto unten, welchen Ofen der Neuling geschweißt hat, den die Schweißmaschine nur zweimal im Leben gehalten hat:

Werkzeugfür die Arbeit benötigt

Für die Herstellung von Metallstrukturen ist dies erforderlich bestimmt eine Reihe von Tools, die Folgendes umfassen:

1. Schweißvorrichtung, wenigstens, bei 200ABER und Elektroden, Schutzmaske und Schweißanzug;
2. Bulgarisch (Schleifer), Schneiden und Schleifscheiben für Metall.Einige gewellte Teile können nur mit einem Gasschneider geschnitten werden.
3. Skimmer (ein Hammer);
4. Bürste metallisch;
5. Standardhammer, Meißel, Zange;
6. Maßband, Zollstock und Kreide zum Markieren;
7. Bohren u bohren für Metall.

Arten von hausgemachten Bourgeois

Für verschiedene Räume können Sie Ihre eigene Art von Dickbauchofen wählen, was mehr ist fit technische Eigenschaften und Aussehen. Sie bestehen aus Metalltanks, Rohren mittleren Durchmessers, Fässern, Gasflaschen und Blechen mit einer Dicke von mindestens 3—5mm.

Zum Heizen in der Garage fit jede der Optionen für einen Dickbauchofen, aber für den Einsatz in einem Wohngebiet ist es besser, einige Modelle abzulehnen.

Effizienter Dickbauchofen zum Beheizen großer Räume

Daher müssen Sie die beliebtesten Optionen für Dickbauchöfen in Betracht ziehen, um herauszufinden, welche Sie auswählen und selbst herstellen sollen.

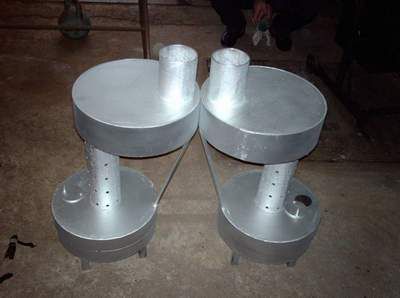

Dickbauchkocher im Einsatz – einfach und günstig

Dies ist genau die Option, die für den Einsatz in Räumen, in denen Menschen leben, nicht sehr geeignet ist. Einfach erklärt — beim Brennen, Ölförderung veröffentlicht ein spezifischer Geruch, auch wenn eine gute Abzugshaube angeordnet ist.

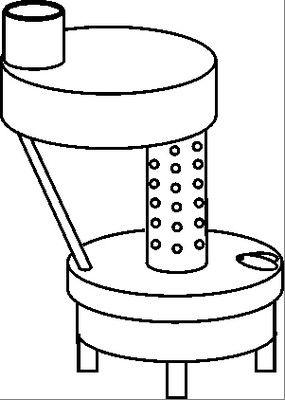

Skizze eines Dickbauchofens, der im Ölabbau arbeitet

Für die Herstellung wird Blech benötigt dick 4—5mm, aus dem alle notwendigen Details ausgeschnitten werden. Ebenfalls Für die Herstellung einiger Elemente eines Dickbauchofens und eines Schornsteins wird ein Rohr benötigt.

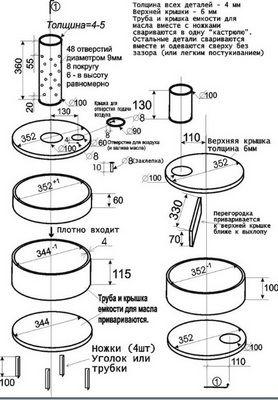

Im Diagramm unten alle die Abmessungen der Teile vorbereiten müssen.

Maßzeichnung

• Auf einem Blech wird eine genaue Markierung aller Elemente vorgenommen und mit ausgeschnitten Mühlen. Alle Kanten der Teile werden sorgfältig gereinigt.
• In das vorbereitete Rohr werden runde Löcher in der erforderlichen Höhe gebohrt.Es verbindet die Ober- und Unterseite Behälter Dickbauchöfen.
• BEI oben Flugzeug oben tank, an der gemäß dem Diagramm angegebenen Stelle wird ein Loch mit dem gewünschten Durchmesser geschnitten. Es ist von der Mitte nach links versetzt und wird für das Schornsteinrohr bestimmt sein. An der unteren Wand ist das Loch zur rechten Seite des Kreises versetzt, und das Verbindungsrohr wird hineingeführt.
• An ein Rohrstück werden zwei Kreise geschweißt, die die Dicke des oberen Tanks bestimmen.
• Machen Sie dasselbe für den Boden des Ofens. Es wird nur ein Loch für die Einführung des Rohres eingeschnitten Center Kreis. Außerdem schneiden noch eine, die als Einfüllstutzen für den Ofen dient. Daran ist ein Schiebedeckel befestigt.
• Auf die untere feste Ebene werden drei oder vier Beine geschweißt.
• Zum Steifigkeit Der obere Tank ist mit den unteren Metallhalterungen verbunden.
• Zu backen war schön und hat nicht gerostet, alle Schweißnähte sind gut gereinigt, und dann sind alle Oberflächen mit einem hitzebeständigen Schutzlack lackiert.
• Der letzte Arbeitsschritt geht Anschluss des Ofens an den Schornstein.

Folgendes sollte passieren

Ein solcher Ofen funktioniert wie folgt: Der Bergbau wird in den unteren Tank gegossen, dann mit Hilfe eines Splitters oder aufgerollt Papier, durch das Loch wird es angezündet. Der Schiebedeckel am Loch wird geschlossen, nachdem der Bergbau im Inneren des Tanks aufleuchtet.  Sauerstoff, der durch die Löcher im Rohr eintritt, das die beiden Tanks verbindet, trägt zu einer intensiven Verbrennung bei. Heiße Luft, die durch die Oberseite des Ofens strömt, erhitzt Sie zu hohen Temperaturen, also Sie Oberfläche können Sie den Wasserkocher leicht erhitzen. Da immer abgebrannter Brennstoff in der Garage ist, wird es nie Probleme geben, den Dickbauchkocher zu betanken.

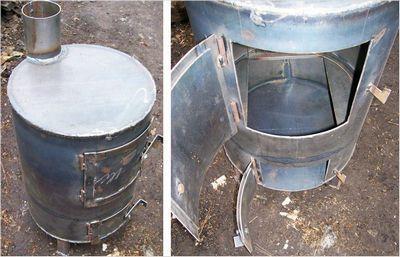

Dickbauchofen aus einem alten Fass oder Rohr

Dieser Ofen kann aus einem gewöhnlichen Metallfass oder Rohr hergestellt werden. sicher Durchmesser. Es eignet sich gut für die Installation in einem Wohngebiet einer Sommerresidenz und mit einem schönen, gepflegten Design kann es auch für ein Wohngebäude geeignet sein.

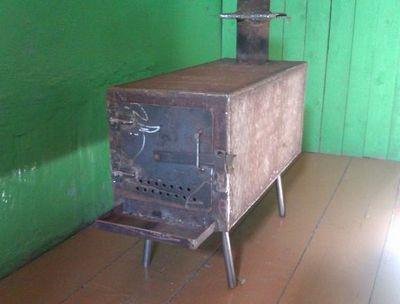

Eine einfache Version eines Dickbauchofens aus Stahlrohr

1. Auf der gewünschten Höhe des zukünftigen Ofens werden zwei rechteckige Löcher markiert und ausgeschnitten, die die Eingänge zum Ofen und zur Aschenlade darstellen.
2. Die geschnittenen Teile sind nützlich für die Herstellung von Türen. Sie werden mit Metallstreifen eingerahmt, wodurch sie auf die gewünschte Größe gebracht werden, und ein spezieller Griff mit einem Riegel wird installiert.
3. Etwa zehn Zentimeter unterhalb der Feuerraumtür, im Inneren des Fasses oder Rohrs, sind Eckwinkel angeschweißt, auf die der Rost gelegt wird.
4. Der Rost kann unabhängig von der Bewehrung verschweißt werden.
5. Wenn der Ofen aus einer Pfeife besteht, wird er gebraut Sie unten und oben.
6. Die Beine sind mit dem unteren Unterteil verschweißt.
7. In der oberen Platte wird ein Loch für den Schornstein ausgeschnitten und ein Rohr darin eingeschweißt.
8. Dann weiter Fest Türscharniere sind eingebaut. Entsprechend ihrer Position ist ein Haken für das Schloss markiert und befestigt.
9. Damit Der Ofen hat ein ästhetisches Aussehen, alle Schweißnähte müssen sorgfältig gereinigt werden. Wenn Sie den Ofen dann mit hitzebeständiger Farbe abdecken, dann Sie vom Fabrikprodukt nicht zu unterscheiden sein.
10. Dann, wenn der Ofen vollständig bereit ist, Sie verbunden mit einem Schornstein, der zur Straße führt.

Im Allgemeinen, eine gute Option für einen Dickbauchofen, wenn im Raum genügend Platz dafür vorhanden ist, da dieses Modell werde nehmen groß genug Fläche. Es sollte beachtet werden, dass die obere Platte des Dickbauchofens ziemlich groß ist und weiter Sie Sie können sicher einen Wasserkocher oder beispielsweise eine Bratpfanne installieren.

Dickbauchkocher aus einer schlechten Gasflasche

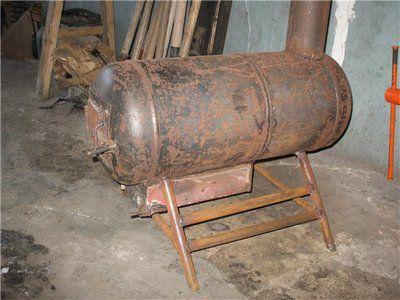

Die Gasflasche hat eine fast fertige Form für einen guten Dickbauchkocher.

Dickbauchofen aus einem schlechten Ballon

• Die Oberseite des Zylinders mit einem Hahn wird abgeschnitten und anschließend wird an dieser Stelle ein Stopfen angeschweißt.
• In seinen unteren Teil ist ein quadratisches Loch geschnitten, das als Eingang zum Ofen dient. Das abgeschnittene Teil sollte auch nicht weggeworfen werden. Sie verbrühen, und so ist das Türblatt fertig.
• An sie gebunden Griffschloss, und die Tür ist an geschweißten Scharnieren montiert.
• An der Wand des Zylinders werden Löcher gemacht, die der Boden des zukünftigen Ofens sein werden. — Sie selbst werden die Rolle eines Gitters spielen.
• Darunter wird eine Box aus dünnerem Metall durch Schweißen befestigt. Es wird ein Aschekasten zum Abladen von Abfällen aus verbranntem Brennholz sein, der gleichzeitig die Rolle eines Gebläses spielt. Es ist auch notwendig, die Tür am Aschenkasten zu befestigen.
• Danach werden die Beine geschweißt — Sie können aus einer Metallecke oder Rohren hergestellt werden.
• In der oberen Rückseite des Dickbauchofens ausgeschnitten rundes Loch, darin eingeschweißt Schornstein Rohr.
• Bei Bedarf können Sie auch ein Kochfeld darauf anordnen. Dazu reicht es aus, einen Rahmen aus Stahlverstärkung oben auf den Zylinder zu schweißen. Auf einem solchen Kochfeld ist es durchaus möglich, zwei Gegenstände zu platzieren - zum Beispiel zum Kochen und Erhitzen von Wasser.

Dickbauchofen aus einer Gasflasche ist ausgezeichnet fit sowohl für ein Garagenzimmer als auch für ein Zimmer in einem Landhaus.

Einer der Heimmeister teilt seine Erfahrungen mit, wie man aus einem Zylinder mit vertikaler Anordnung mit seinen eigenen Händen einen Dickbauchofen herstellt:

Video-Tutorial zum Bau eines Dickbauchofens aus einer Gasflasche

Dickbauchofen aus rechteckigem Stahlblech

Das ist vielleicht das optimalste, eine ästhetische, kompakte Version aller oben vorgeschlagenen bürgerlichen Öfen. Er ist der Beste fit für die Wohnungsheizung. Das Design dieses Ofens ist in den beiden dargestellten Diagrammen deutlich zu erkennen.

Kompakter, einfach auszuführender "Gnome"

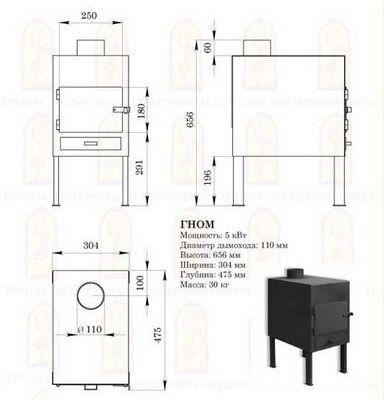

Der erste von ihnen zeigt den Ofen "Gnome". Es hat eine einfache Struktur: zwei Kammern — Feuerraum und Aschenkasten, Schornsteinrohr und Beine.

Das zweite Diagramm zeigt ein komplexeres Innendesign des Dickbauchofens, das ihm hilft, die Wärme über einen längeren Zeitraum zu speichern. Dieser Dickbauchkocher ist eine Überlegung wert.

Bewährte, effiziente, multifunktionale Schaltung

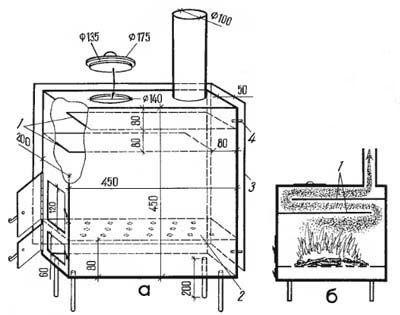

• Für diesen Ofen benötigen Sie ein mindestens 3 mm dickes Blech, eine Ecke von 5 × 5 cm, ein Kaminrohr und eine Abdeckung für den Brenner.
• Auf Blechen werden Markierungen gemacht und alle notwendigen Details gezeichnet: die Wände des Ofens, der Boden des Dickbauchofens, das Kochfeld; Rost, zwei innere Metallplatten, die den Strom der verbrannten Gase lenken, ihre Nachverbrennung, und verzögert die schnelle Freisetzung von Wärme.
• In die Vorderwand des Ofens werden zwei rechteckige Löcher für den Feuerraum und das Gebläse geschnitten. Hier werden nachträglich Türen mit Schloss und Pfand an den Scharnieren befestigt.
• In der oberen Ebene wird ein sauberer Schnitt geschnitten Öffnung für den Brenner (je nach Größe erworben Details) sowie ein Loch für den Schornstein.
• Die Beine sind am unteren, unteren Teil befestigt.
• Die Seitenwände markieren die Stelle, an der der Rost platziert wird. An diesen Stellen sind Ecken angeschweißt, sie werden zu Halterungen für den Rost Gitter.
• Damit Machen Sie einen Rost, Sie können eine große Anzahl runder Löcher in ein Blech bohren oder schweißen Gitter aus Armaturen.
• Im oberen Teil des Dickbauchofens ist in einem Abstand von 16 cm vom Kochfeld eine Platte angeschweißt, deren Länge 8 cm geringer ist als die Tiefe des Dickbauchofens. diese. er sollte die Rückwand des Ofenkorpus nicht mehr als 8 cm erreichen.
• Die gleiche Platte wird an die Rückwand geschweißt, 8 cm über der ersten Platte, sie sollte die Frontplatte ebenfalls nicht um 8 cm erreichen, also nach der Montage aller Teile a labyrinthisch ein Korridor, durch den heiße Luft strömt, diese Platten erhitzt und nicht zulässt, dass die Wärme sofort in das Rohr gelangt.
• Des Weiteren Es ist notwendig, alle Details des Dickbauchofens durch Schweißen zusammenzubauen. Alle Verbindungen von Teilen sind notwendigerweise mit einer Metallecke verstärkt.
• Endlich verschweißt Schornstein Rohr, und alle Schweißnähte werden gereinigt.
• Zum geben spektakulär aussehende Dickbauchöfen, Sie mit hitzebeständiger Farbe lackiert.

Regeln für die sichere Installation eines Dickbauchofens

Zu hausgemacht Dickbauch Herd brachte nur Komfort und Wärme ins Haus und verursachte keine Probleme, es ist notwendig, die Sicherheitsregeln zu befolgen.

• Der Ofen wird auf einer feuerfesten Oberfläche installiert. Sie kann aus Fliesen oder in Form von Mauerwerk angeordnet werden. Wände um den Ofen Auch müssen vor Überhitzung geschützt werden. Dies kann mit feuerbeständigem Spezial-Trockenbau oder anderen nicht brennbaren Materialien erfolgen.
• Brennbare Materialien dürfen nicht in der Nähe des Feuerraums platziert werden.
• Der Raum, in dem der Ofen aufgestellt wird, muss über ein gutes Belüftungssystem verfügen. Dies ist wichtig, um eine Ansammlung von Kohlenmonoxid im Raum auszuschließen.
• Für die Herstellung eines Dickbauchofens ist es notwendig, nur hochwertiges Material zu verwenden.

Der Dickbauchkocher wird sowohl effektiv als auch lange dienen, ein guter Helfer bei der Hausarbeit sein und Sie an Winterabenden wärmen. Die Hauptsache ist, das Modell gut und sorgfältig zu überdenken Sie alle Anforderungen für eine sichere Handhabung während des Betriebs zu erfüllen und einzuhalten.
