Ofen in der Produktion
Elektroheizungen waren schon immer teuer, daher gibt es viele Handwerker, die verschiedene Modifikationen von Altölöfen bauen. Es ist finanziell rentabel, es ermöglicht Ihnen, einen Raum jeder Größe schnell und gleichmäßig zu heizen. Außerdem sind Bergbauöfen in Fällen sinnvoll, in denen keine Heizung rund um die Uhr erforderlich ist. Bei Bedarf kann ein solcher Ofen einfach demontiert und an einen anderen Ort transportiert oder ausgetauscht werden. Es ist wünschenswert, sie in Nichtwohngebäuden (Garagen, Werkstätten, Lager) mit guter Belüftung zu installieren (um alle Dämpfe zu entfernen, die bei der Ölverbrennung entstehen).
Inhalt
Arbeitsvorbereitung und Installation des Ofens für die Ausarbeitung
Die Verbrennungstemperatur von Altölprodukten ist sehr hoch. Die Metallteile des Ofens können beim Erhitzen einen Brand verursachen. Daher muss darauf geachtet werden, die Räumlichkeiten vor Brandgefahr zu schützen. Es ist nicht erforderlich, ein Fundament zu errichten, jedoch sollten wärmeisolierende Materialien (z. B. Asbestplatten) und Stahlbleche an den Wänden und am Boden an der Stelle befestigt werden, an der der Ofen aufgestellt werden soll. Oder legen Sie mit Ziegeln eine kleine Plattform unter den Ofen.
Nachdem der Platz für den Ofen fertig ist, bereiten Sie das Schweißgerät, den Gasschneider, die Metallrohre (für den Ofenkörper und ein Rohr mit kleinem Durchmesser für den Schornstein), eine Schleife, Armaturen (drei Teile) und Stahlblech für die Arbeit vor.

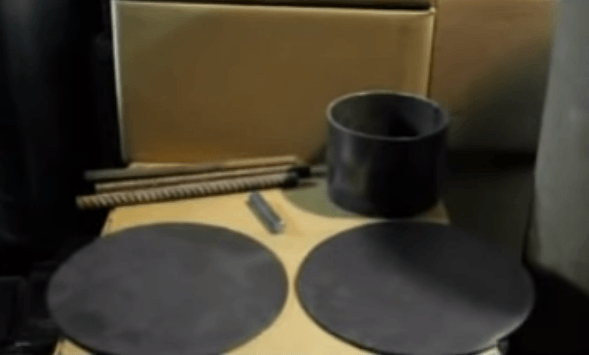

Schneiden Sie die Ober- und Unterseite des Stahlofens aus
Altölofen Montage Schritt für Schritt
Aus Stahlblech müssen zwei Kreise (Ober- und Unterseite des Ofens) vorgeschnitten werden, die dem Durchmesser des Rohrs entsprechen - dem zukünftigen Körper Öfen. Löcher in die Mitte der Kreise schneiden. Wir legen die nach dem Schneiden verbleibenden Kreise mit kleinem Durchmesser beiseite, sie werden sich in Zukunft als nützlich erweisen. Wir schweißen einen dieser Kreise mit einem Loch hermetisch an den Boden des Ofens. Der andere Kreis dient als Deckel des Ofens.

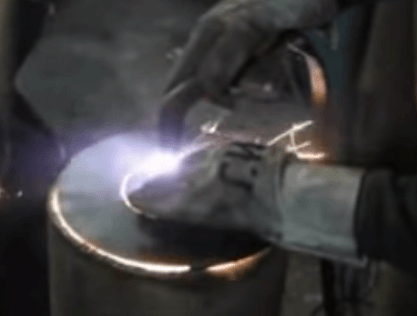

Löcher in die Mitte der Kreise schneiden

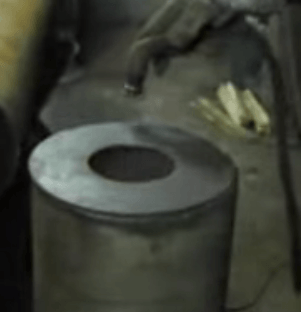

Schneiden Sie 2 Löcher in die Mitte der Kreise
Als nächstes machen wir am Körper ein Loch unter der Tür, durch das wir das gebrauchte Öl einfüllen und das Rohr unten und oben verbinden (es sind Stahlkreise mit Löchern in der Mitte).

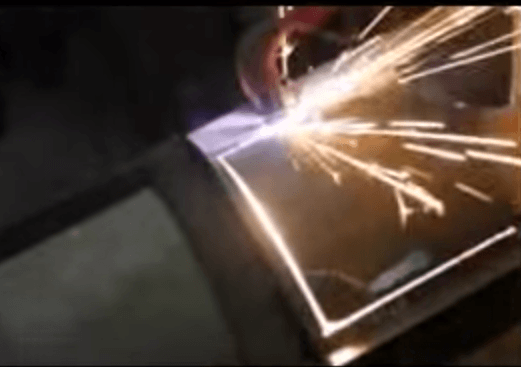

Schneiden Sie ein Loch in das Gehäuse für die Tür
Wir statten ein aus der Rohrwand geschnittenes rechteckiges Stahlstück mit einem Griff aus gebogener Verstärkung und einem Scharnier aus, an dem die Tür gehalten wird. Für die Dichtheit werden die Kanten der Tür mit Stahlstreifen verbrüht. Gleichzeitig rüsten wir den Ofen mit Beinständern aus Verstärkung oder Ecken aus (wir schneiden 4 gleich lange Abschnitte des Profils aus und schweißen es an den Ofenkörper).

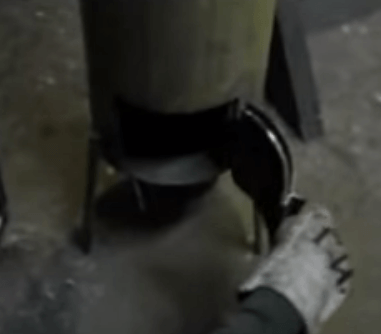

Wir machen eine Schleife und befestigen die Tür
Als nächstes nehmen wir ein Rohr mit kleinem Durchmesser und machen mit einer Schleifmaschine mehrere flache vertikale Schnitte daran.

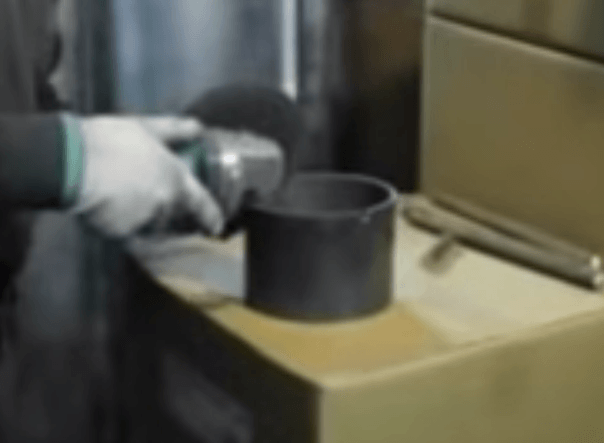

Wir machen Schnitte mit einer Mühle
Wir befestigen das resultierende Teil mit einem Schweißgerät am Boden des Ofens.
Wir verbinden uns durch Schweißen mit dem Boden des Ofens
Wir nehmen die aufgeschobenen Metallkreise heraus, die nach dem Schneiden von Löchern in den Boden und die Oberseite des Ofens übrig bleiben.Wir schweißen einen der Kreise nach unten.
Wir machen den Boden des Ofens, wo wir später Öl gießen werden
Wir machen eine Hülle. Wir nehmen den verbleibenden Kreis mit einem Loch in der Mitte und schweißen ein kurzes Stück Rohr daran (die Durchmesser des Rohrs und des inneren Lochs müssen gleich sein), an das wir später den Schornstein anschließen. Wir schweißen das resultierende Teil entlang des Umfangs an das Rohr.

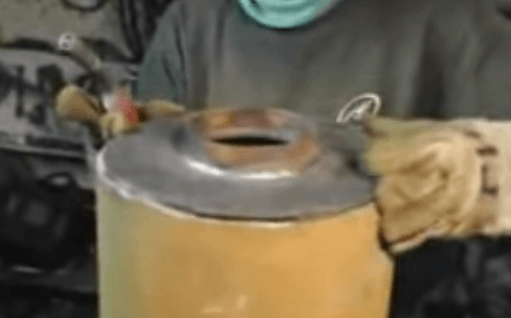

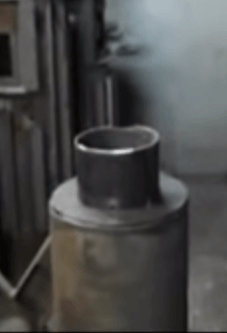

Deckel machen
An der Oberseite des Ofenkörpers bohren wir zwei Löcher, um warme Luft in den Raum zu entfernen. Wir statten die Löcher mit Fensterläden aus (Metallkreise, die wir mit einer Mutter und einem Bolzen am Körper befestigen).

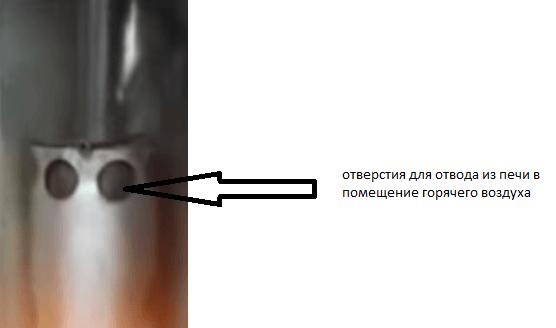

Öffnungen für die Entnahme aus dem Ofen in den Warmluftraum
Damit der Ofen nicht korrodiert und länger hält, überziehen wir ihn mit zwei oder drei Schichten hitzebeständiger Farbe.

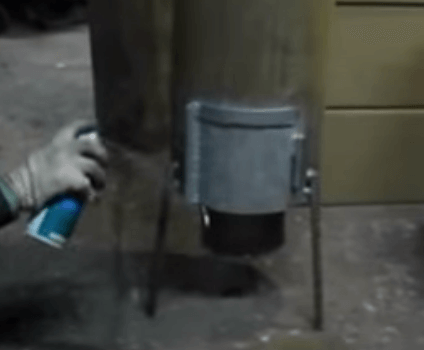

Wir decken den Ofen mit hitzebeständiger Farbe ab
Wie starte ich den Ofen zum Trainieren?
Zuerst schließen wir einen mindestens einen Meter langen vertikalen Schornstein an (wir setzen ein Metallrohr auf das Rohr auf dem Ofendeckel). Dann gießen wir das gebrauchte Öl einfach auf den Boden des Ofens (in eine Schüssel mit Löchern für den Luftzugang) und zünden es mit einer Fackel an. Schließen Sie dann die Tür fest. Denken Sie unbedingt an die Sicherheitshinweise:
- lassen Sie den Ofen nicht unbeaufsichtigt;
- keine brennbaren Flüssigkeiten zum Zünden verwenden;
- ;benutzen Sie den Backofen nicht zum Trocknen von Kleidung und Schuhen.

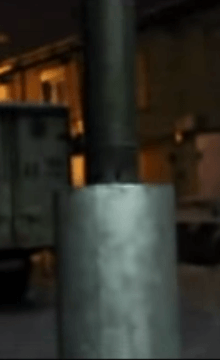

Wir verbinden den vertikalen Schornstein

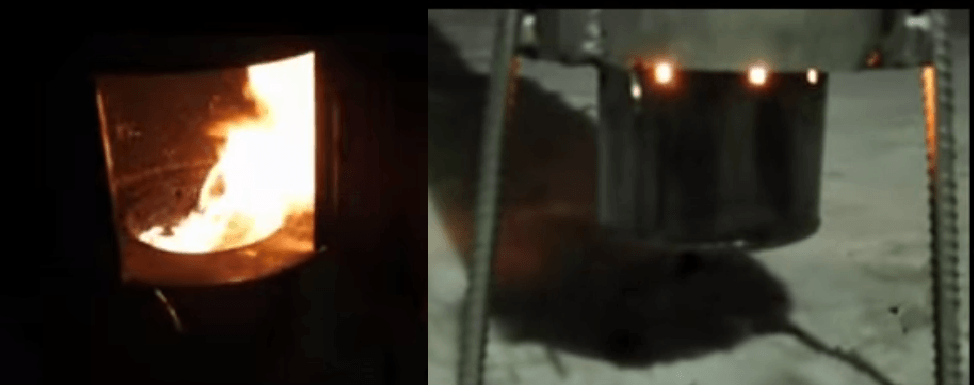

Gießen Sie das gebrauchte Öl auf den Boden des Ofens und zünden Sie es an
Der Vorteil dieser Konstruktion ist die Möglichkeit, anstelle von Altöl gewöhnliche feste Brennstoffe (Brennholz oder Brennstoffbriketts) zu verwenden.
Dieses Design kann mit einem Gebläse und einem Schutzgitter modifiziert werden.
Einen Bergwerksofen zu bauen ist sehr einfach, wenn man mit Werkzeugen umzugehen weiß und über preiswerte Materialien verfügt. Und wie schön wird es sein, wenn Ihre handgemachte Kreation Sie und Ihre Familienmitglieder wärmen wird! Es ist keine Schande, es Ihren Freunden zu zeigen und zu prahlen!
Ölraffinerieofen zum Selbermachen, Video-Tutorials zum Erstellen
Die erste Option mit einem komplizierteren Design.
Die zweite Option mit einem einfachen Design, für das nicht einmal Zeichnungen benötigt werden:
