In diesem Artikel werden wir die Technologie zum Erstellen eines Altölofens betrachten, alles ist sehr einfach und für jedermann zugänglich. Wenn Sie die erforderlichen Materialien und Werkzeuge zur Hand haben und die Grundfertigkeiten des Schweißens und Schneidens von Metallen beherrschen, können Sie alles selbst erledigen, ohne Spezialisten hinzuzuziehen. Lass alles nicht so schön sein, aber funktional!
Jeder fürsorgliche Besitzer sorgt dafür, dass sie so lange wie möglich trocken und warm bleiben: ein Gartenhaus und ein Gewächshaus, eine Ernte in einem Keller, ein privates Auto in einer Garage und ähnliche Räumlichkeiten und Gegenstände, die am Herzen liegen. Wichtige Faktoren sind dabei die Möglichkeit der eigenständigen Herstellung eines Heizgerätes, Umweltfreundlichkeit und Sicherheit des Heizelementes. Und auch die Billigkeit der Rohstoffe, die zur Erzeugung von Wärmeenergie verwendet werden.
Inhalt

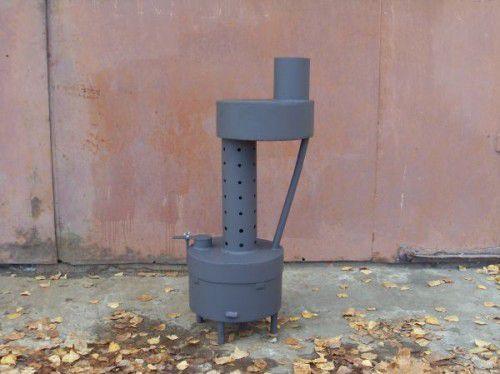

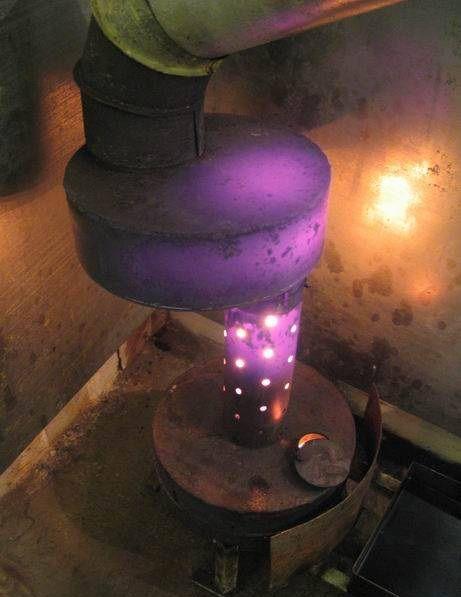

Aussehen des Altölofens
Strukturell besteht ein Altölofen aus zwei Metallbehältern mit rundem, quadratischem oder rechteckigem Querschnitt, die durch ein perforiertes Rohr verbunden sind und mit einem Deckel und einem Schornstein ausgestattet sind.Der darunter liegende Tank ist der Feuerraum, der mittlere Teil (Rohr mit Löchern) ist der Brenner, der obere Teil des Ofens ist das beheizte Modul. Der Feuerraum ist mit einem Loch mit Deckel für die Brennstoffzündung und Zugkontrolle ausgestattet.
Es gibt Altölöfen, die entsprechend den Anforderungen der Hersteller modifiziert wurden.
Funktionsprinzip
Brennstoff wird mit einem Trichter in den unteren Tank des Ofens nachgefüllt und mit einem brennenden Lappen, Papier oder Streichholz angezündet. Zur schnellen Zündung darf eine kleine Menge Benzin, Kerosin oder eine spezielle Flüssigkeit verwendet werden. Nach einigen Minuten beginnt die Oberflächenschicht des Brennstoffs zu sieden und die entstehenden Dämpfe entweichen in den Brenner, wo sie mit Sauerstoff angereichert und verbrannt werden. Die Verbrennungsprodukte treten in den oberen Tank ein und werden dann durch den Schornstein in die Atmosphäre abgegeben.
Als Brennstoff für diesen Ofen können folgende Öle dienen:
- industriell;
- Maschine;
- Transformator;
- Übertragung;
- Schiefer;
- Dieselkraftstoff (Solaröl);
- Heizöl;
- Heizöl;
- einige Abfälle aus der Farben- und Lackindustrie.
Verwenden Sie keine brennbaren Flüssigkeiten als Brennstoff - Lösungsmittel, Benzin und dergleichen.
Die positiven Aspekte der Konstruktion des Ofens
- Eine Altölfeuerung ist sehr wirtschaftlich. Kraftstoffverbrauch 0,5-2 Liter pro Stunde.
- Altöle geben bei der Verbrennung weder Ruß noch Rauch ab.
- Die Einfachheit des Designs ist eine Garantie für Langlebigkeit, einfache Installation und Bedienung.
- Anschlussmöglichkeit des Ofens an ein Heizsystem mit Wasser- oder Luftkreislauf.
- Energieunabhängigkeit des Ofens (keine Strom- oder Gasversorgung erforderlich).
- Umweltfreundlich (Altöl wird verbrannt und nicht in Kanalisation und Erdreich entsorgt).
- Mobilität.
- Brandschutz.
- Die Möglichkeit, die Heiztemperatur und den Kraftstoffverbrauch zu steuern und den Typ zu wählen.
- Sie können Lebensmittel auf der Oberseite des Ofens zubereiten.
Nachteile des Ofens
- Das Design beinhaltet die obligatorische Installation eines Schornsteins ohne horizontale Abschnitte und einer Länge von 4 Metern oder mehr.
- Eine häufige Reinigung des Ofens und des Schornsteins ist erforderlich.
- Wenn der Backofen ständig mit voller Leistung betrieben wird, nutzt er sich schnell ab und wird schmutzig.
Sicherheitstechnik
Jeder Ofen erfordert Vorsicht bei der Handhabung, um ein Feuer zu vermeiden, unserer ist keine Ausnahme!
Es ist strengstens verboten:
- im Feuerraum andere Materialien als Öle verbrennen;
- ein Feuer in einem Ofen machen, der nicht an einen Schornstein angeschlossen ist, wenn der Schornstein falsch angeschlossen oder beschädigt ist;
- den Ofen längere Zeit unbeaufsichtigt laufen lassen;
- lassen Sie Wasser in die heißen Teile des Ofens sowie in einen Behälter mit Öl gelangen.
- Lassen Sie Kinder und Tiere den Ofen bedienen.
- blockieren Sie die Löcher im Brenner;
- Auf keinen Fall sollten Sie einen laufenden Ofen mit Brennstoff nachfüllen.
- einen defekten Ofen verwenden;
- Installieren Sie den Ofen in einem Raum mit schlechter Belüftung oder ohne ihn;
- Lagern Sie Behälter mit brennbaren Flüssigkeiten in unmittelbarer Nähe des Ofens.
Wichtig! Im Notfall wird Sand oder ein Kohlendioxid-Feuerlöscher verwendet.
Installation von Altölöfen
Das Fundament für einen solchen Ofen ist nicht erforderlich, da die Struktur sehr leicht ist, aber die Oberfläche, auf der der Ofen installiert wird, streng horizontal sein muss. Installieren Sie den Ofen so, dass das Einfüllen von Brennstoff bequem ist. Zum bequemen Einfüllen von Kraftstoff wird ein Trichter (Gießkanne) verwendet.Wenn die Böden aus Holz sind, wird vor der Installation des Ofens ein Blech auf den Boden gelegt.
Zu den wichtigen Aspekten in Bezug auf das Design gehören die folgenden:
- der Innendurchmesser des Schornsteins muss mindestens 10 cm betragen, die Wandstärke muss mindestens 1 mm betragen;
- Stahldicke für Tanks - 4 mm, für den Boden des Feuerraums und die Abdeckung des oberen Tanks - 6 mm;
- die Länge des Brenners muss größer sein als der Wert seines Durchmessers;
- das optimale Volumen des für Kraftstoff vorgesehenen Tanks beträgt 8 bis 15 Liter;
- Rohre werden aus solchen Materialien ausgewählt wie: Edelstahl, Kupfer, lackiertes Zinn;
- der Schornstein muss demontiert werden können, um die Wartung des Ofens zu erleichtern;
- Die geneigte Position der im Raum befindlichen Teile des Schornsteins ist zulässig (um die Beheizung des Raums zu verbessern). Außerhalb des Raums muss das Rohr jedoch streng vertikal sein (um Wind zu vermeiden).
Was wird für die Arbeit benötigt
- Zeichnung;
- Schweißmaschine und Elektroden;
- Schleifmaschine, Trennscheiben für Metall, Feile, Sandpapier;
- Stahlecken oder -beschläge;
- ein Satz Bohrer und ein Bohrer;
- 4 und 6 mm dicke Stahlbleche;
- Schornstein- und Brennerrohre;
- ein Hammer;
- Maßband und Wasserwaage.

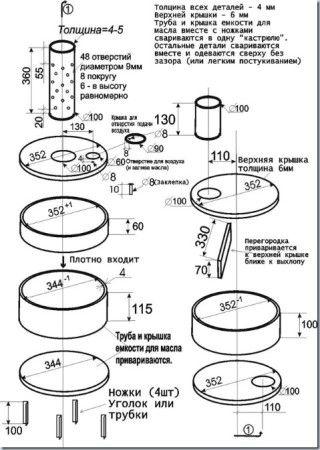

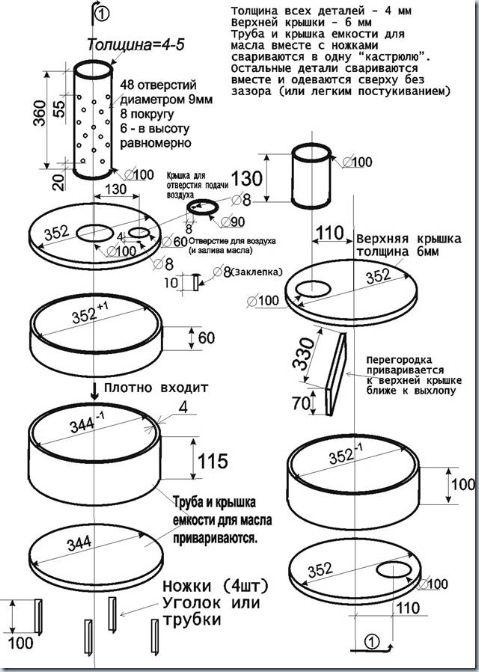

Vorbereitung und Montage des Ofens (Zeichnung)
- Wir drucken die Zeichnung und beginnen mit den Vorbereitungen für die Montage. Wir verbinden alle Teile mit einer Schweißmaschine. Eine Ausnahme bilden Tankelemente, die auf der Zeichnung als „dicht schließend“ gekennzeichnet sind. Wir machen sie zusammenklappbar. Alle Schweißnähte werden sorgfältig auf Dichtigkeit geprüft. Wir reinigen die Waage mit einer Schleifmaschine oder einer Feile.

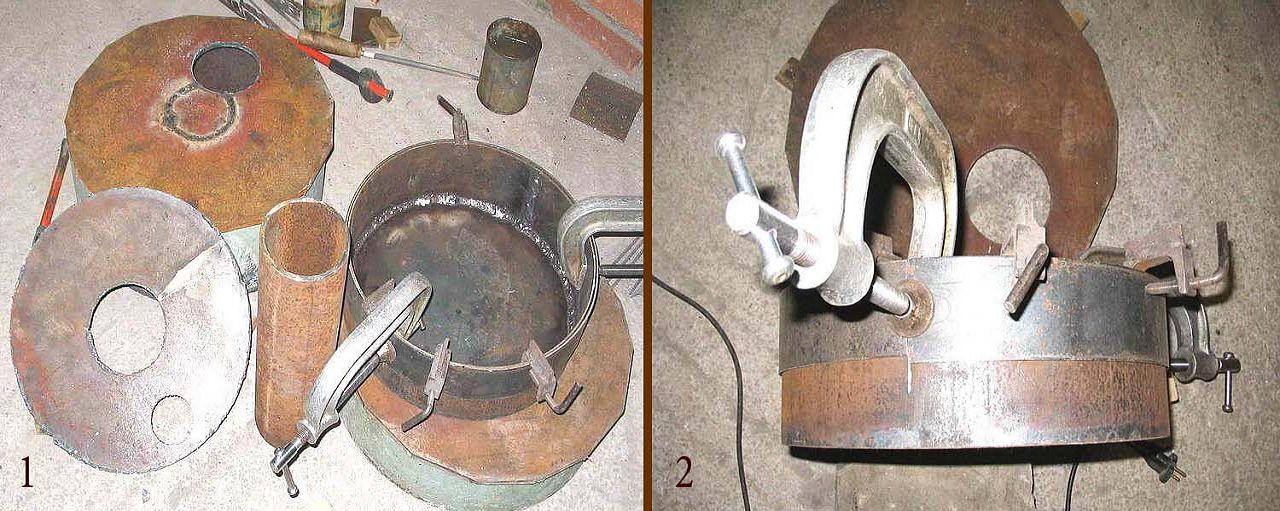

- Wir legen Stahlblech auf einer ebenen Fläche aus, markieren und schneiden Teile mit einer Schleifmaschine. Wir biegen auf einer Biegemaschine und bereiten die Details vor - die Wände der Tanks.Wir prüfen die Dichtigkeit der Teile.

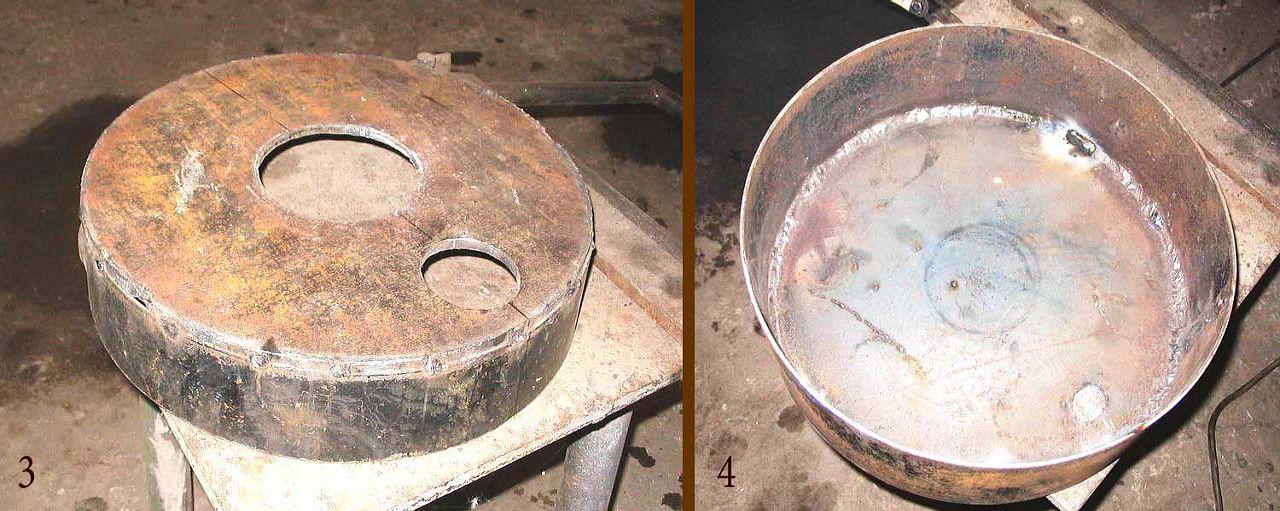

- Links auf dem Foto ist die fertige Abdeckung des unteren Tanks, rechts ist sein unterer Teil. Wir schweißen sie nicht zusammen, die Teile sollen zusammenklappbar bleiben, aber eng aneinander anliegen. Das Loch zum Einfüllen von Brennstoff in den Ofen hat einen Durchmesser von etwa 5 cm.

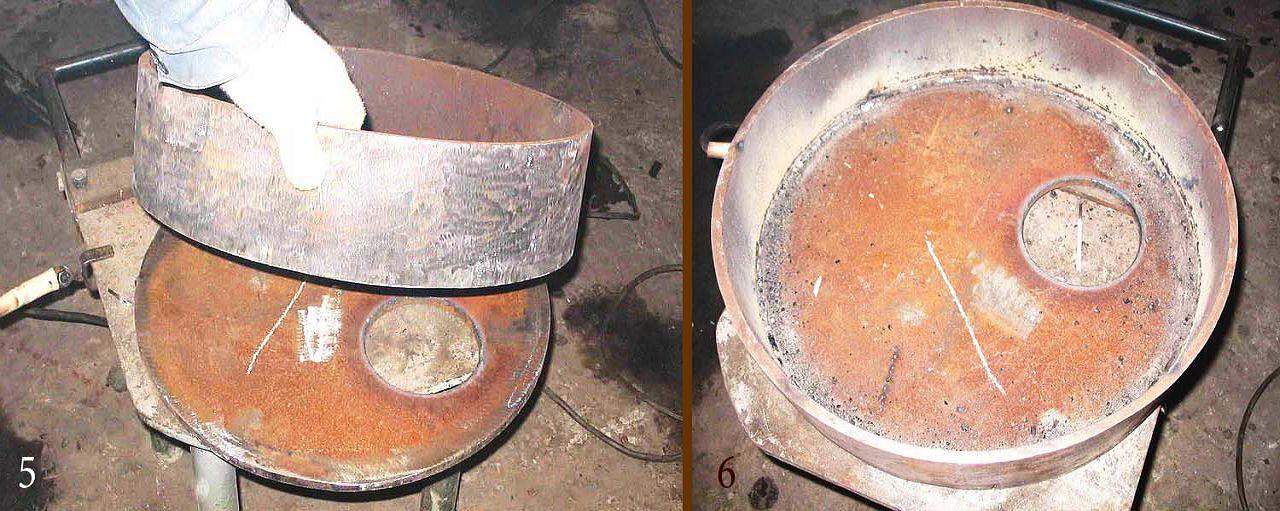

- Wir montieren den oberen Tank (wir schweißen die Wände an den Boden).

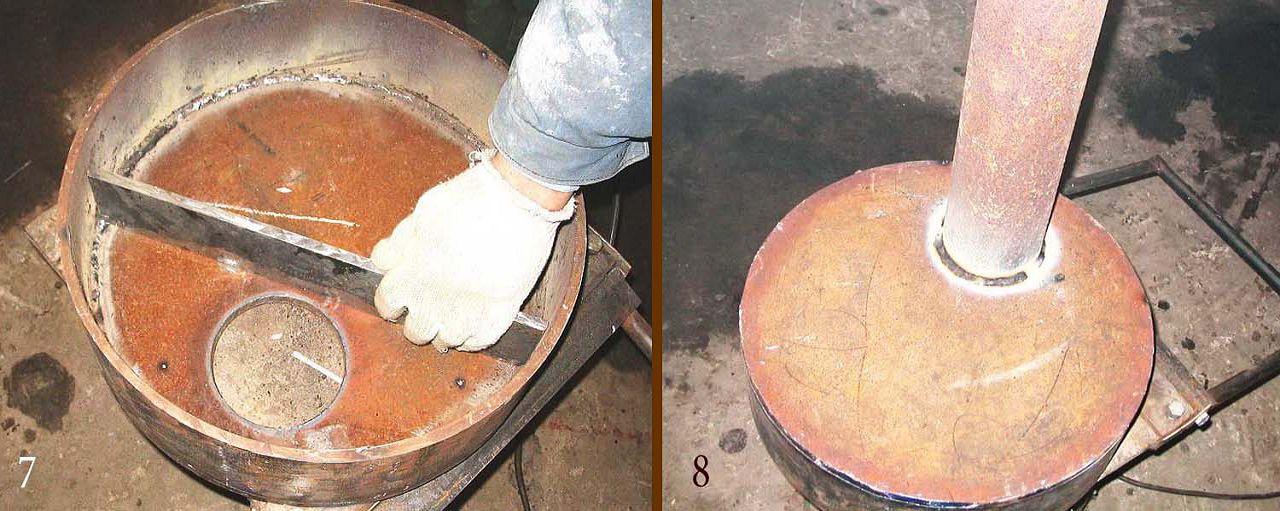

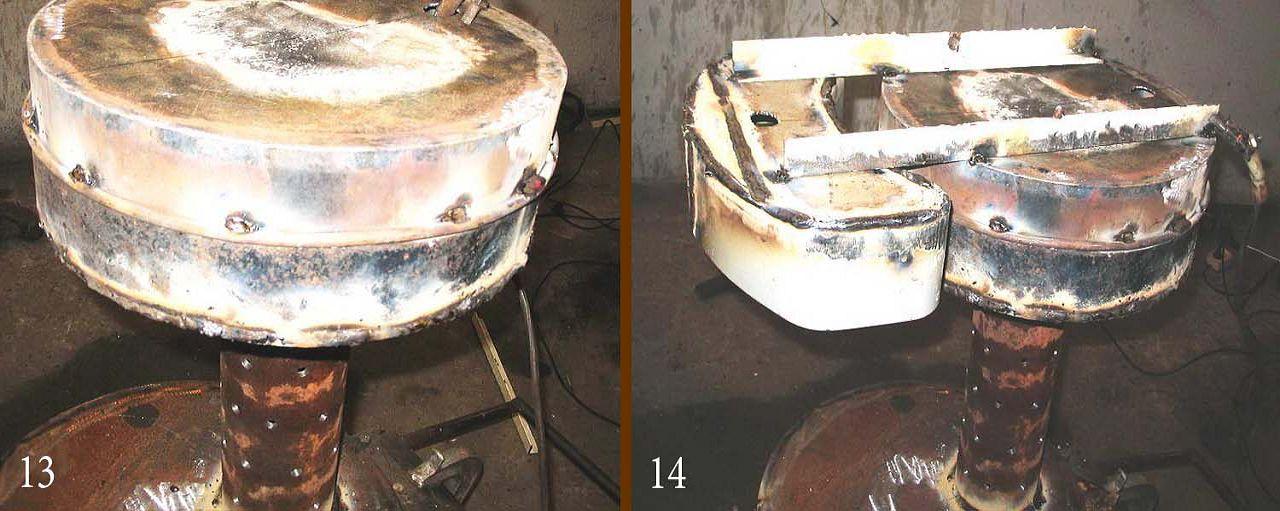

- Wir schweißen ein Prallblech im oberen Tank (näher am Loch für den Brenner). Bringen Sie das Auspuffrohr an. Wir werden später einen Schornstein daran anschließen.

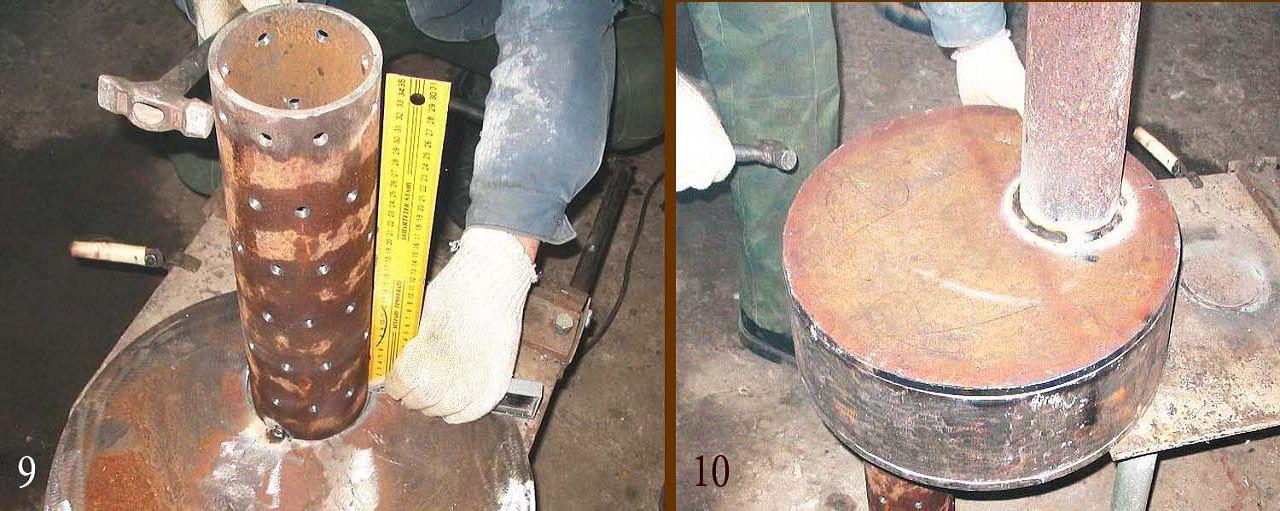

- An dem für den Brenner vorgesehenen Rohr bohren wir 48 Löcher mit einem Durchmesser von jeweils 9 mm. Wir verbinden die obere Kammer und den Brenner durch Schweißen.

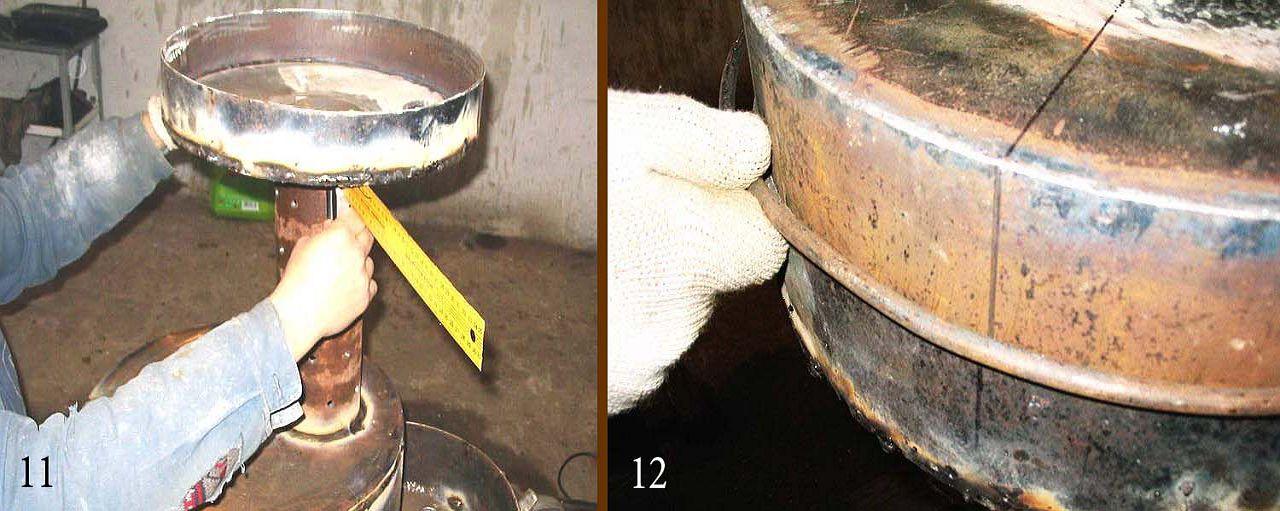

- Wir prüfen die Abmessungen der Teile. Installieren Sie den Dichtungsring.

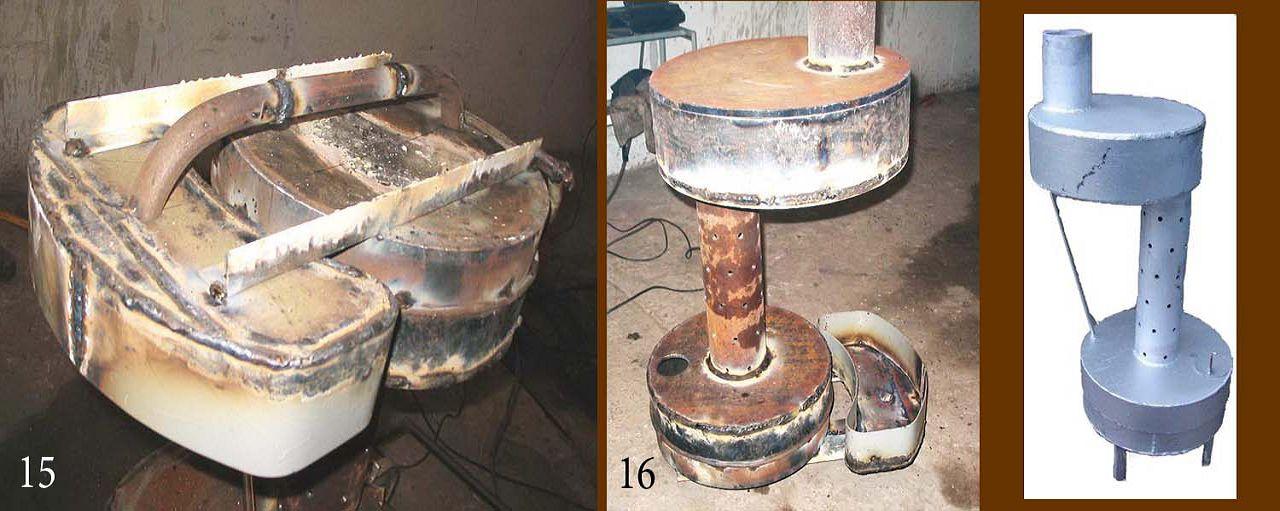

- Wir schweißen einen Tank, der zum Einfüllen des Öls bestimmt ist. Wir statten es mit einem Überlaufrohr aus.
- Wir schneiden drei 20 cm lange Beine aus einer Metallecke aus und verbinden sie mit dem Boden des Ofens.
Einen Altölofen mit eigenen Händen bauen - Videolektion

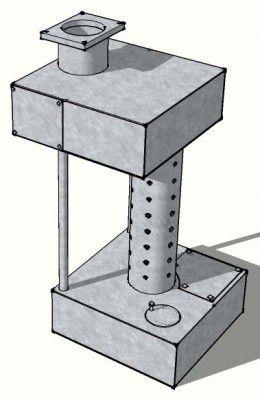

Einige Details dieses Ofens können aus einem dickwandigen Rohr, einer gebrauchten Gasflasche, geschnitten werden. Wenn es jedoch keine Zylinder gäbe, besteht keine Möglichkeit oder kein Wunsch, das Metall in einen Radius zu biegen, Sie können jedoch einen ähnlichen Ofen montieren quadratischer Querschnitt. Das Ausschneiden der Details dieses Designs ist viel einfacher. In Ermangelung einer Schleifmaschine verwenden wir für Metall eine Schlagschere.

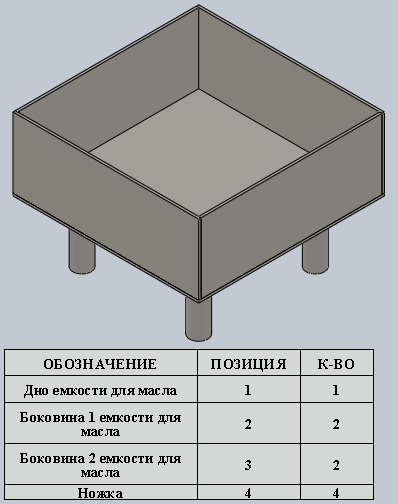

- Bereiten Sie den Boden des Ofens vor. Dazu verbinden wir die Beine, den Boden und die Seitenwände des Kraftstofftanks miteinander.

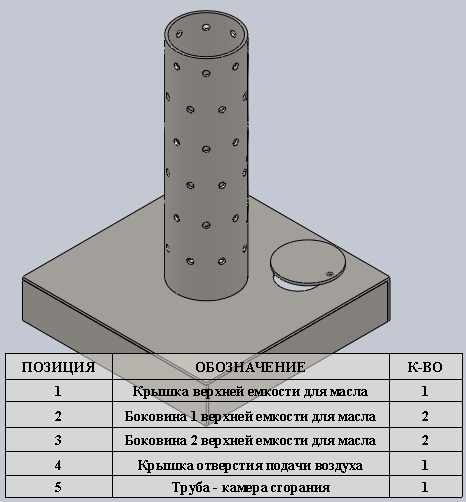

- Der obere Teil des Feuerraums muss hermetisch auf den unteren aufgesetzt werden. Wir überprüfen sorgfältig die Abmessungen der Wände, bevor wir Metall schneiden. Wir befestigen den Tankdeckel an einer Schraube oder Stahlvernietung, um den Deckel bei Bedarf drehen zu können.

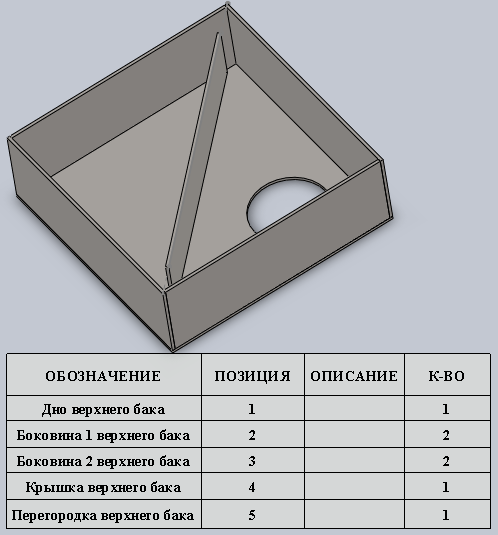

- Wir installieren eine Trennwand im oberen Tank.
- Wir schweißen das Rohr, das wir mit dem Schornstein verbinden werden.
Da der Schornstein mehrere Abschnitte mit einer Neigung von 45 Grad haben wird, installieren wir spezielle Bögen an den Verbindungsstellen der Rohre. An der Stelle, an der das Rohr durch die Decken verläuft, ummanteln wir es zusätzlich mit nicht brennbaren Materialien (Mineralwolle) und einer Metallschicht (dafür wird in Baumärkten ein spezielles „Durchgangselement“ verkauft, das die Installation erleichtert ). Neben den Biegungen sind Schellen und ein Metallpilz sinnvoll, der das Eindringen von Regen und Schnee in das Rohr verhindert.
