Raketenofen - Konstruktionsmerkmale und Funktionsprinzip

Der Raketenofen ist ein kompaktes und funktionelles Gerät zum einfachen Kochen und Heizen kleiner Räume. Die Leichtigkeit des Produkts ermöglicht es Ihnen, es auf Wanderungen, beim Angeln und in der Hütte mitzunehmen.

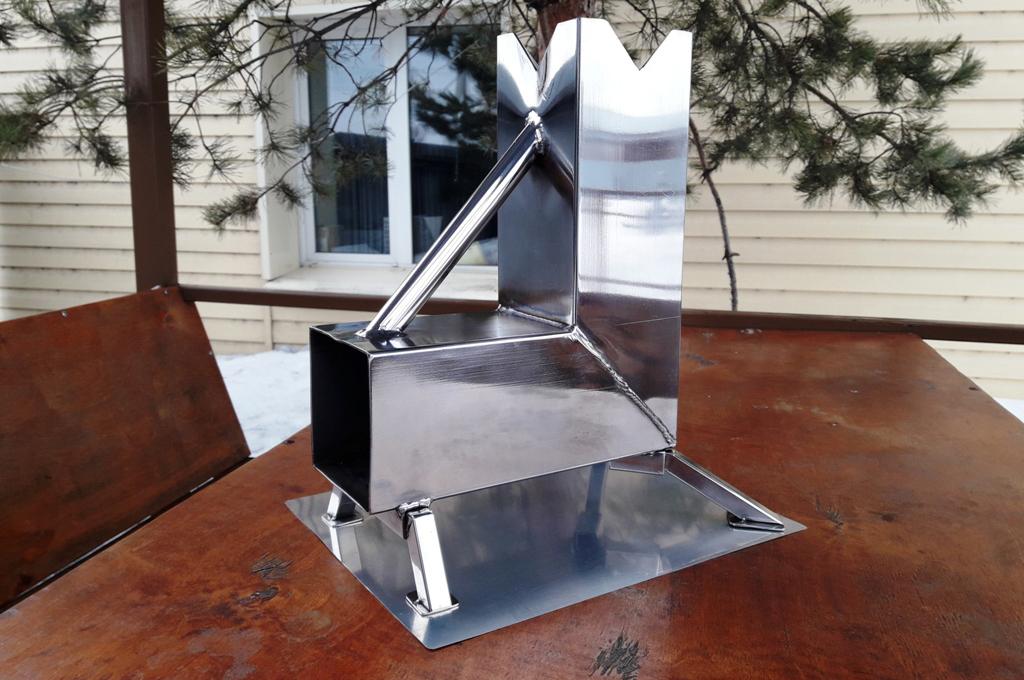

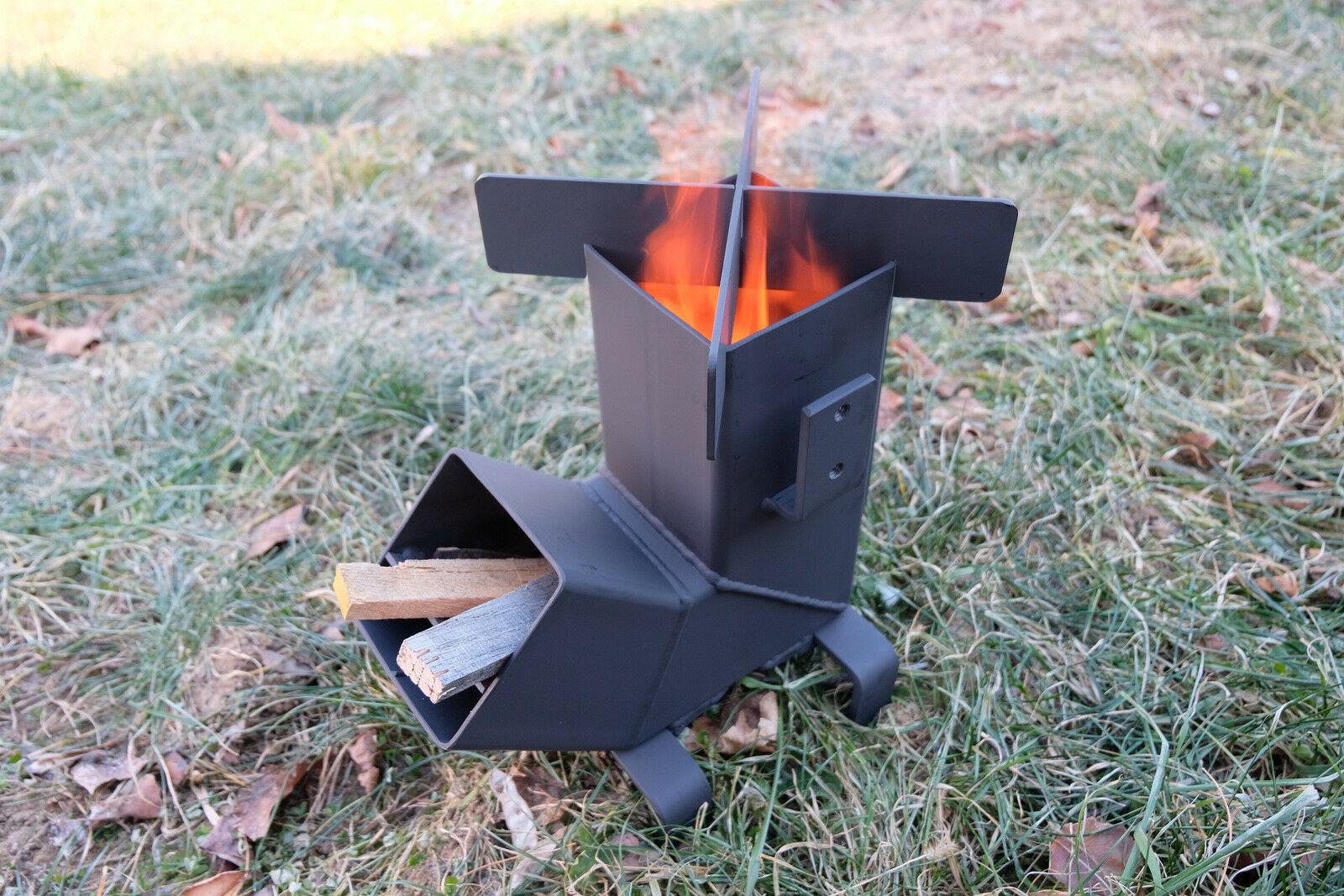

Raketenofengerät

Das Gerät erhielt seinen Namen aufgrund der Bildung von Strahlschub während der Verbrennung, begleitet von einem charakteristischen Summen, das an das Geräusch einer startenden Rakete erinnert. Dieses Produkt ähnelt auch dem kegelförmigen Design des Ofens.

Es gibt zwei Haupttypen des Ofendesigns:

• Einfaches Design

Es besteht aus zwei Rohren, die durch einen Abzweig miteinander verbunden sind.

Das untere Rohr ist durch eine Metallplatte geteilt. Zwei Drittel seiner Länge fallen auf den oberen Teil, in den Kraftstoff geladen wird. Das untere Fach erfüllt die Funktion eines einfachen Gebläses, das den Austausch von Luftmassen fördert. In dieser Version des Ofens werden Brennmaterialien horizontal verlegt.

Die Art der Einheit mit vertikaler Beschickung hat in ihrer Konstruktion zwei Rohre unterschiedlicher Länge, die vertikal angeordnet sind. Der dritte verbindet sie und spielt die Rolle eines Brennstofffachs.

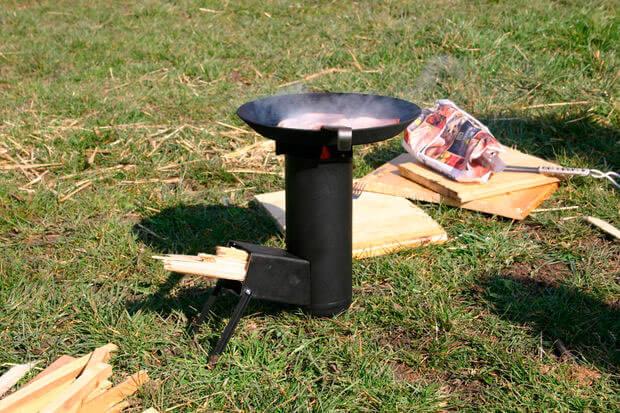

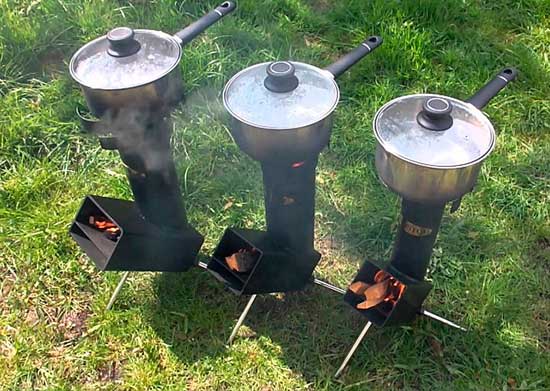

Der einfachste Herd wird normalerweise draußen aufgestellt und zum Kochen und Erhitzen von Wasser verwendet.

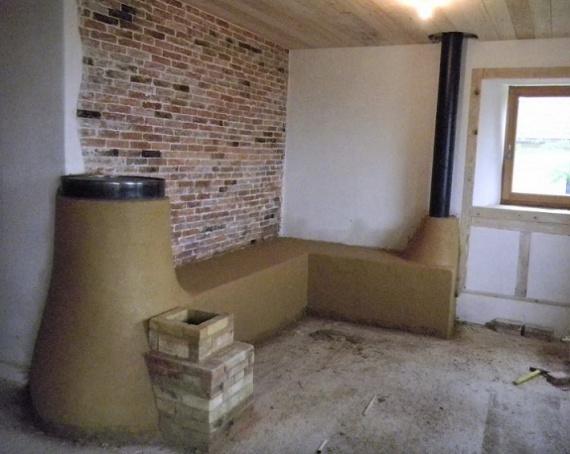

• fortschrittliches Design

Besser geeignet für die Installation im Innenbereich.Mit seiner Hilfe können Sie einen Raum bis zu 50 Quadratmeter heizen. m Bereich.

Das Gerät weist im Vergleich zu einem einfachen Modell eine Reihe von Verbesserungen auf, die die Leistung und Arbeitseffizienz erhöhen:

• Es gibt ein zweites Gehäuse, das außen installiert ist. Das Verbrennungsrohr ist mit Wärmedämmmaterial ummantelt. Die Oberseite des Gehäuses ist hermetisch abgedichtet, was eine stabile erhöhte Temperatur über einen langen Zeitraum gewährleistet.
• Eine eigenständige Öffnung optimiert den Lufteinlass, bei der Light-Version wird diese Funktion weniger effizient von einem offenen Tankraum übernommen.
• Der modernisierte Schornstein leitet den erhitzten Gasstrom durch die Ofenkanäle und trägt so zu einer effizienteren Nachverbrennung bei. Gleichzeitig heizt das Kochfeld auf und die Wärme wird gleichmäßig im Raum verteilt.

Arbeitsprinzip

Je nach Struktur kann das Funktionsprinzip eines Raketenofens variieren, besteht jedoch aus zwei Hauptprozessen:

• Es gibt eine natürliche Zirkulation von erwärmter Luft und Gasen durch die Kanäle des Geräts. Der Luftzug im Inneren des Ofens wird durch das Schornsteinsystem gebildet und nimmt mit zunehmender Position des Schornsteins zu. Eine zusätzliche Blaseinheit ist nicht erforderlich.
• Der Pyrolyseprozess wird durchgeführt - die verbleibenden Gase werden mit einer geringen Sauerstoffzufuhr zum Ofen ausgebrannt. Dies erhöht die Effizienz und verbessert die Kraftstoffeffizienz.

Der Betrieb des Geräts umfasst die folgenden Schritte:

1. Brennholz wird in den Feuerraum geladen und angezündet.
2. Der Ofen beginnt im Standardmodus zu arbeiten und erwärmt das vertikale Element der Struktur.
3. Der beheizte Körper schafft günstige Bedingungen für die Zündung flüchtiger Substanzen im Kaminrohr und das Vakuum im oberen Teil der Luftmassen.
4. Der Luftzug nimmt zu, der Luftstrom in den Ofen nimmt zu und die Verbrennung wird intensiver.

Zur vollständigen Verbrennung des Brennstoffs im Ofen muss ein Fach für Pyrolysegase vorhanden sein.

Vorteile und Nachteile

Der Raketenofen hat eine Reihe positiver Eigenschaften, aufgrund derer er beliebt ist:

• Funktionalität - das Gerät ist zum Kochen, Heizen von Sanitäranlagen und Räumlichkeiten geeignet.
• Einfaches Design und problemlose Montage. Ein elementarer Ofen kann mit eigenen Händen aus improvisierten Materialien gebaut werden.
• Gute Wärmeleitfähigkeit beim Arbeiten mit Holzbrennstoffen (Späne, Späne, Brennholz, Rinde, Äste).
• Vollständiger Ausbrand des Brennstoffes mit Ausbrand der Pyrolysegase. Dadurch wird die Freisetzung von Kohlenmonoxid verhindert und die Effizienz gesteigert.
• Es muss kein Zwangszug im Schornstein gebildet werden. Erhöhte Selbstregulierung des Gerätes.
• Möglichkeit des Nachtankens ohne Unterbrechung des Verbrennungsprozesses.

Ein multifunktionales und einfach zu bedienendes Gerät hat auch einige Nachteile:

• Es ist unmöglich, den Brennvorgang zu automatisieren. Geräte müssen regelmäßig manuell mit Verbrauchsmaterialien geladen werden.
• Der Ofen ist nicht zum Beheizen von großen Räumen und Bädern geeignet.
• Es besteht ein hohes Verbrennungsrisiko durch versehentlichen Kontakt mit dem Metallgehäuse.
• Es ist erforderlich, Trockenbrennstoff zum Markieren zu verwenden, überschüssige Feuchtigkeit im Material kann eine Schubumkehr verursachen.
• Unattraktives Aussehen.

Produktarten

Die Einheiten unterscheiden sich im Konstruktionsmaterial:

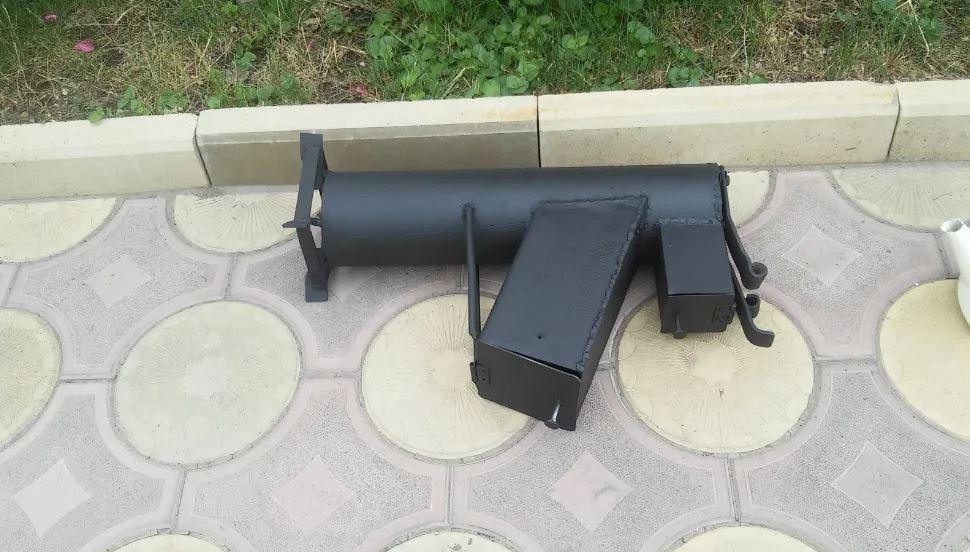

• Metall - meist aufgebaut aus Fässern, Feuerlöschern, Rohren, Gasflaschen, Stahlblech. Die Verbreitung und Verfügbarkeit von Komponenten ermöglicht die Herstellung eines zuverlässigen und produktiven Geräts.

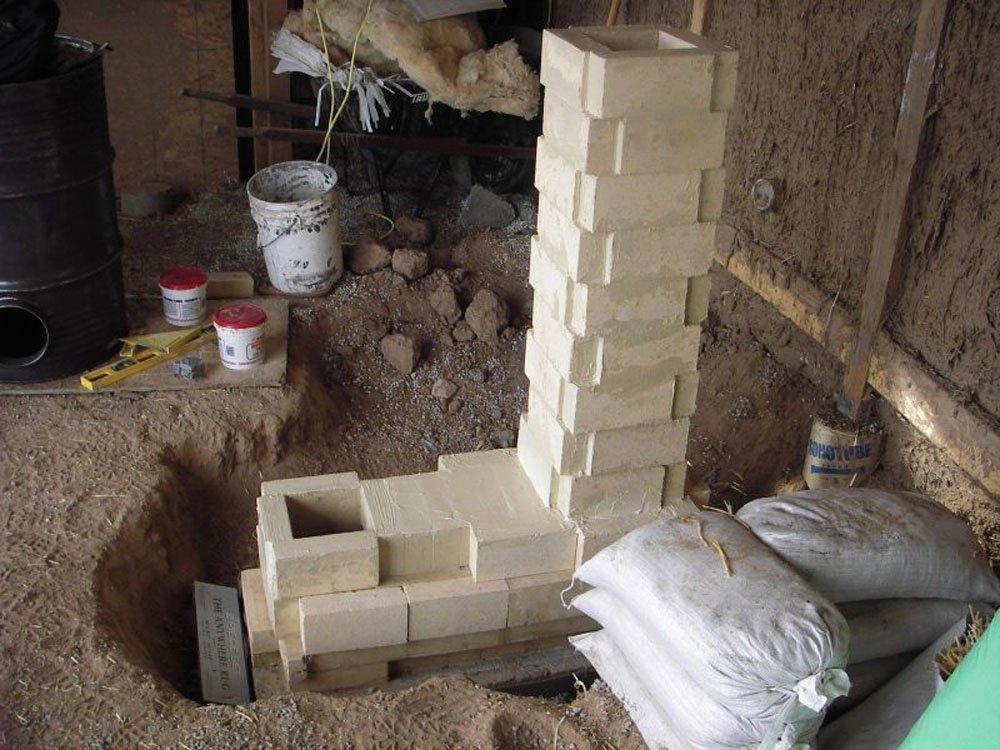

• Ziegel - Schamotteton und Mauerwerk haben eine hohe Wärmekapazität, sie nehmen gut Wärme auf und erwärmen den Raum. Beim Brennen in solchen Geräten steigt die Temperatur auf 1000 Grad. Dieses Material ist auch einfach und unprätentiös in der Wartung.
• Basierend auf improvisierten Mitteln - Die einfachsten Optionen für Raketenöfen werden aus allen Arten von erschwinglichen und billigen Behältern zusammengestellt - Stahleimer, Konservendosen. Sie sind gut für den Feldeinsatz geeignet.

Beliebte Modelle

Zum Verkauf stehen Funktionsmodelle von Raketenöfen verschiedener Hersteller, die sich in Design und Verwendungszweck unterscheiden.

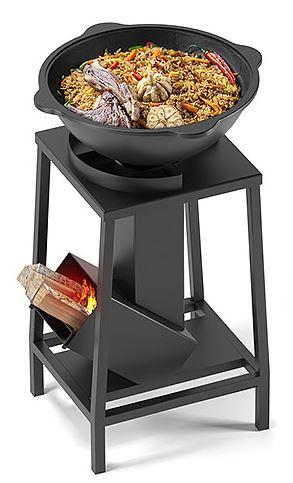

Vesuv-Rakete Sojus

Modell zum Kochen auf offenem Feuer, geeignet für die Installation in einem Gartengrundstück oder Sommerhaus.

Das Design verfügt über einen integrierten Ständer, der dem Gerät Stabilität verleiht, vor Verrutschen und Umkippen schützt und einen stabilen Betrieb bei hohen Lasten gewährleistet.

Eigenschaften:

• Körper- und Feuerraummaterial - Stahl;
• Art der Installation - Boden;
• Gewicht - 12 kg;
• Brennstoff - Holz;
• Abmessungen (BxHxT) - 31x59x38 cm;
• Preis - 5625 p.

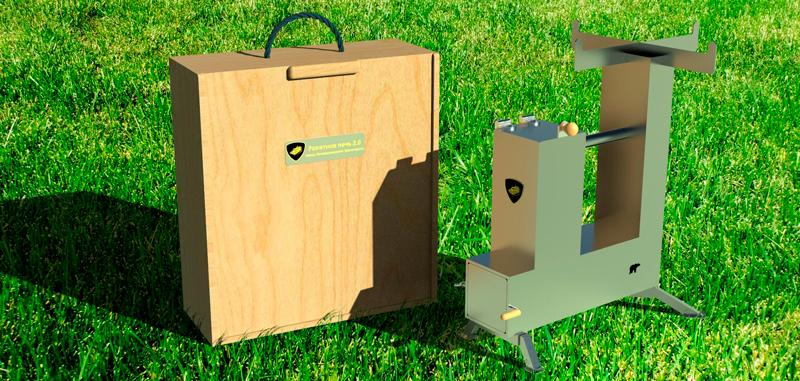

Vesuv-Rakete 1

Mobiler Camping- und Touristenkocher, der es ermöglicht, Wasser zu erhitzen und Speisen unter natürlichen Bedingungen zu kochen. Das Modell zeichnet sich durch einen sparsamen Brennholzverbrauch und eine hochwertige Wärmeübertragung aus. Dies ist die beste Option für Fischer, Sommerbewohner, Outdoor-Enthusiasten und Jäger.

Eigenschaften:

• Platzierung - im Freien;
• Brennstoff - Holz;
• Feuerraum- und Körpermaterial - Stahl;
• Gewicht - 12 kg;
• Abmessungen (BxHxT) - 30x57,4x39,3 cm;
• Ausrüstung - ein Paar Untersetzer für Geschirr;
• Preis - 3770 R.

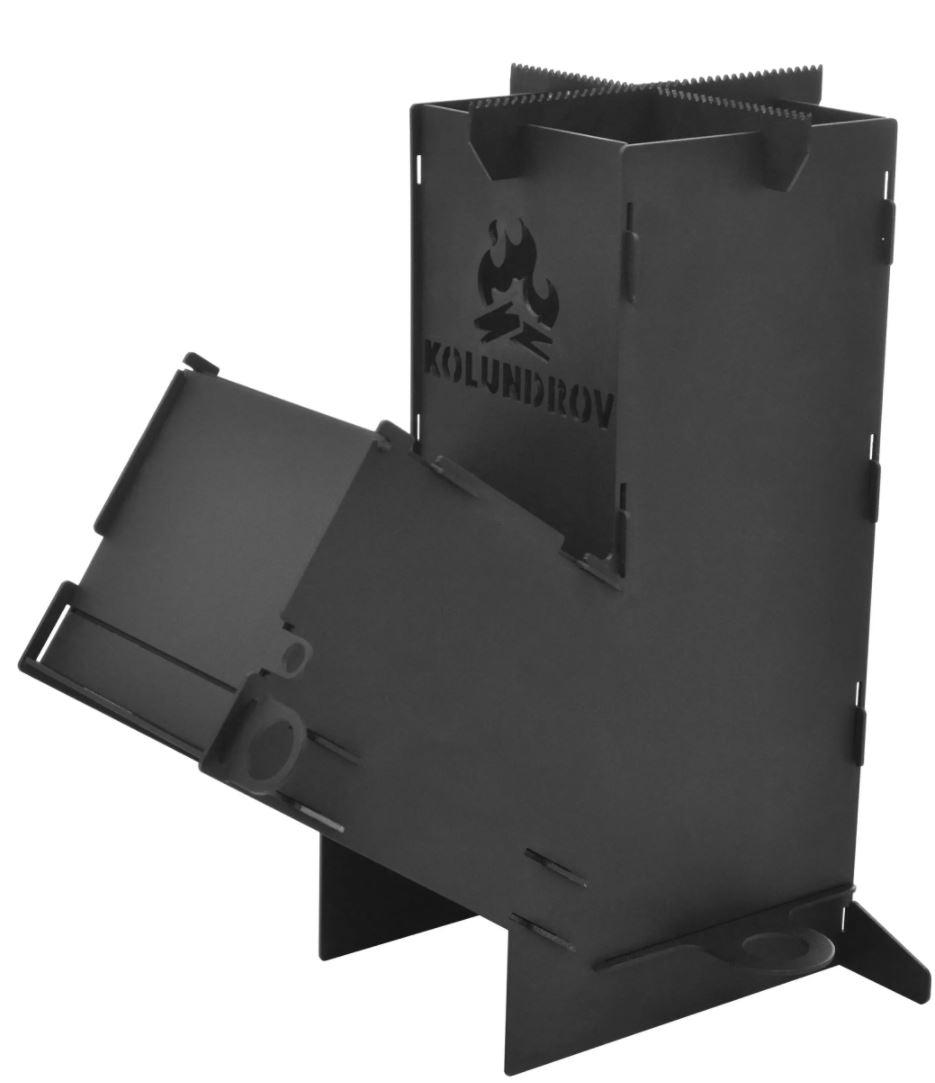

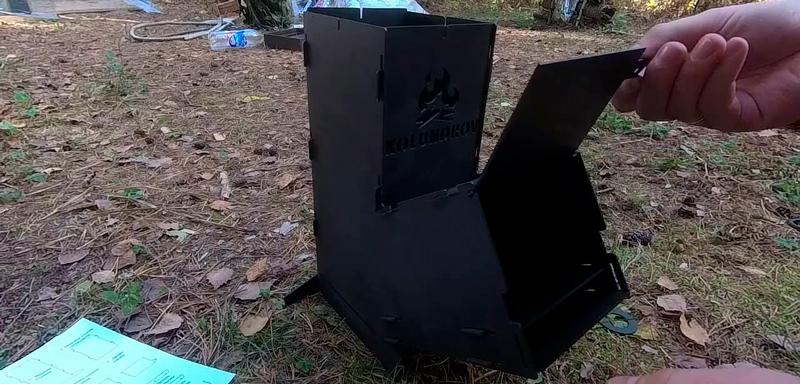

Kolundrow

Tragbare Einheit für den Einsatz unter Feldbedingungen, Jagd, Picknick, Angeln, Hütte.

Das Modell lässt sich leicht in einen stationären Zustand montieren, enthält eine Feuerkammer mit Gebläse und Dämpfer, ein Rohr und einen Brenner zum Aufstellen von Geschirr. Der verschiebbare Boden ermöglicht das Entfernen von Asche und Kraftstoffresten.

Eigenschaften:

• Körpermaterial - Kohlenstoffstahl;
• Wandstärke - 2 mm;
• das Volumen des Verbrennungsraums - 3,2 l;
• Abmessungen (LxBxH) - 30,5x22x35 cm;
• Arbeit mit einer Ladung - 20 Min.;
• Gewicht - 4,75 kg;
• Brennstoff - Fackeln, Sägemehl, Brennholz, Späne, Äste;
• Preis - 3700 R.

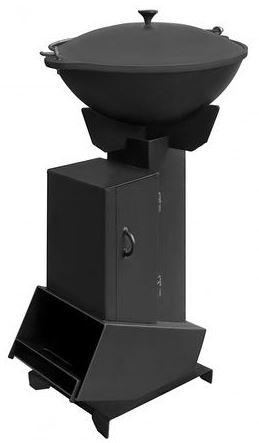

Vesuv-Rakete 3

Mobiles Herdmodell mit Backofen, geeignet zum Erhitzen von Konserven, Garen von Ofenkartoffeln usw. Das Gerät ist L-förmig, sparsam im Verbrauch und leicht zu transportieren. Das Produkt wird ohne Kessel geliefert.

Eigenschaften:

• Installation - Boden;
• Brennstoff - Holz;
• Material - Stahl;
• Typ - geschlossen;
• Abmessungen (BxHxT) - 20x45x34 cm;
• Wandstärke - 2 mm;
• Ausstattung - zwei Ständer zum Aufstellen von Geschirr, ein Platz für einen Kessel, ein eingebauter Ofen;
• Gewicht - 8 kg;
• Preis - 3300 R.

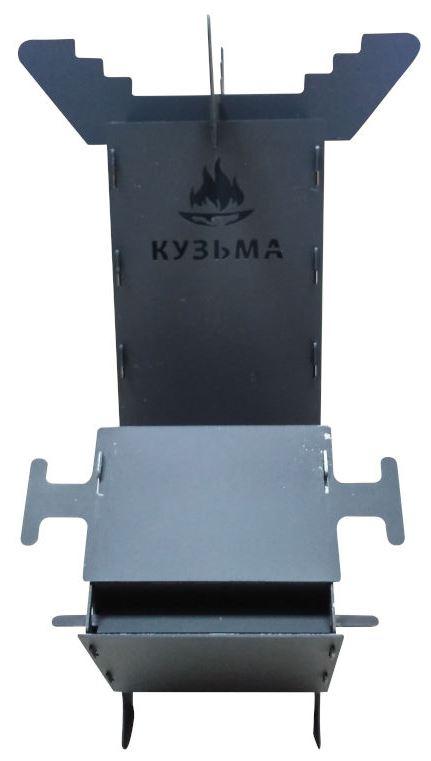

Kuzma

Kompakter Turboofen, der zum einfachen Transport zerlegt werden kann. Der Feuerraum ist zuverlässig vor Regen und Wind geschützt. Die Verwendung des Geräts auf Schnee ist erlaubt. Der Kocher besteht aus leichten und langlebigen Komponenten, effizient und einfach zu bedienen.

Eigenschaften:

• Material - Kohlenstoffstahl;
• Abmessungen - 42 x 30 x 4 cm;
• zusammengebaute Größe - 37x25 cm;
• Gewicht - 3,5 kg;
• Wandstärke - 1,5 mm;
• Preis - 1990 reiben.

Nutzungsmerkmale

Für die effiziente und sichere Nutzung des Raketenkochers sollten die folgenden Grundsätze befolgt werden:

• Vor dem Einfüllen des Kraftstoffs muss das Gerät aufgewärmt werden. Dies ist besonders wichtig bei großen Öfen.Im kalten Zustand verbrauchen sie die angesammelte Wärmeenergie zum Aufheizen des Gehäuses.
• Zum Heizen werden Späne, getrocknetes Papier oder Stroh in das Gebläse gegeben. Die optimale Temperatur wird durch das entstehende Brummen bestimmt. In den vorbereiteten Ofen wird Brennstoff eingefüllt, dessen Zündung durch das beschleunigende Material erfolgt.
• Vor dem Auftreten eines wiederholten Rumpelns nach dem Verlegen der Hauptbrennstoffzusammensetzung wird das Gebläse vollständig geöffnet gelassen. In Zukunft wird die Verbrennung durch Schließen und Öffnen der Tür reguliert, wobei das Geräusch des Ofens berücksichtigt wird. Der Ton sollte schwach sein, aber nicht vollständig verblassen.

• Größere Öfen erfordern einen kleineren Lufteinlass. Es ist besser, in solchen Einheiten autonomes Blasen zu verwenden.
• Die Leistung des Geräts wird durch Ändern der Kraftstoffmenge und nicht durch die Menge der einströmenden Luft eingestellt.
• Bei selbstgebauten Geräten muss ein Trichter mit versiegeltem Deckel bereitgestellt werden, da sonst ein Teil der Energie verschwendet wird.
• Der Raketenofen ist nicht zum Erhitzen des Bades geeignet. Es erzeugt nicht genug IR-Strahlung, um den Raum zu erwärmen.

Ein richtig montierter Kaminofen ist mit jeder Art von festen Brennstoffen kompatibel (Kohle, Holz und Rückstände aus seiner Verarbeitung, Zapfen, Maisstroh, Spanplatten).

Der Raketenofen hat eine einfache Struktur und eine hohe Leistung, sodass er eine hervorragende Ergänzung für die Erholung im Freien, die Arbeit in der Garage und auf dem Land sein kann. Das Gerät verbraucht wenig Ressourcen, wärmt gut und schnell auf. Eine Vielzahl von Modellen ermöglicht es Ihnen, die beste Option für bestimmte Verwendungszwecke auszuwählen.
